Exhaust System - 1.8L Duratorq-TDCi
(74kW/100PS) - Lynx/1.8L Duratorq-
TDCi (92kW/125PS) - Lynx - Exhaust
System

S-MAX/Galaxy 2006.5 (02/2006-)



Print



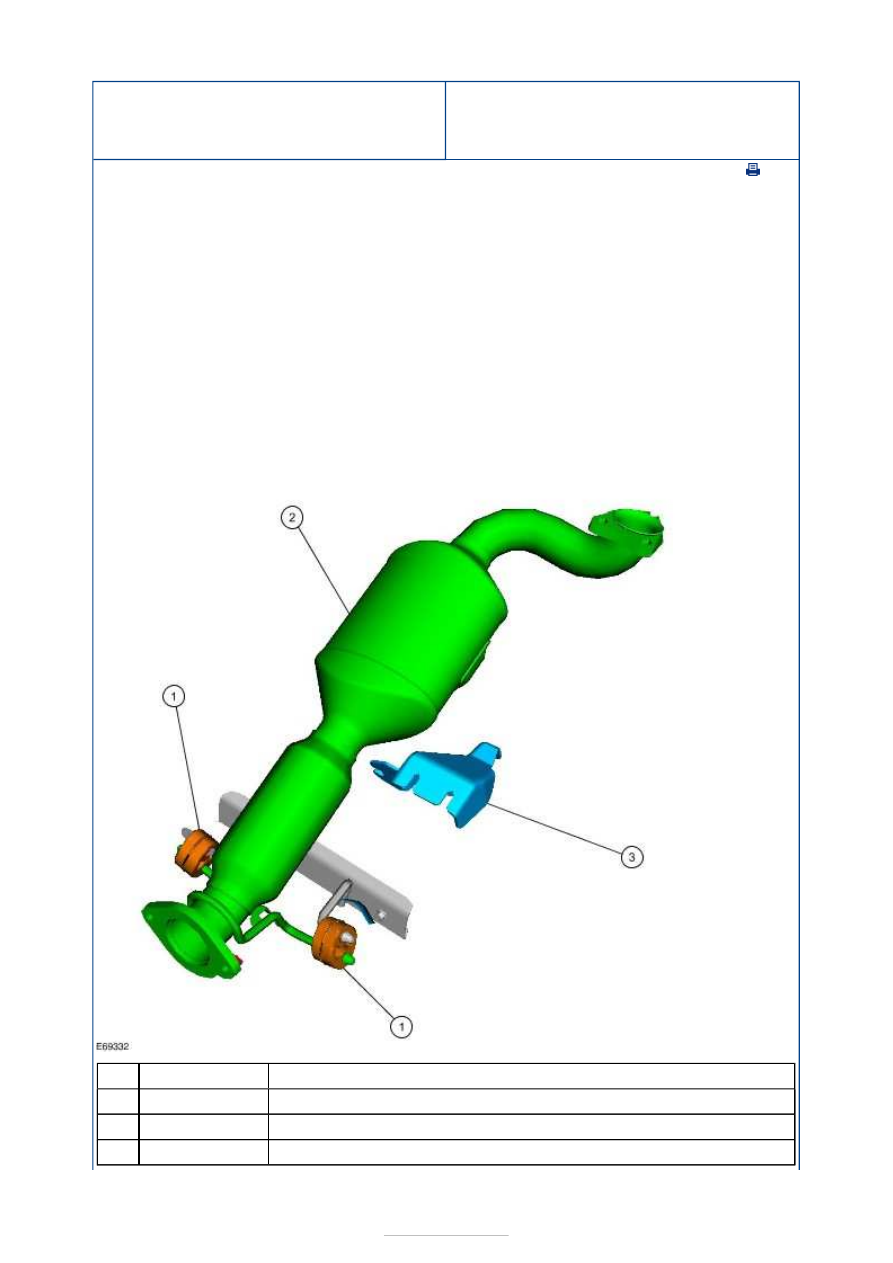

Description and Operation



Description

Exhaust hanger insulators

Catalytic converter and exhaust flexible pipe assembly

Catalytic converter support bracket

Item

1

2

3



Part Number

-

-

-



Description

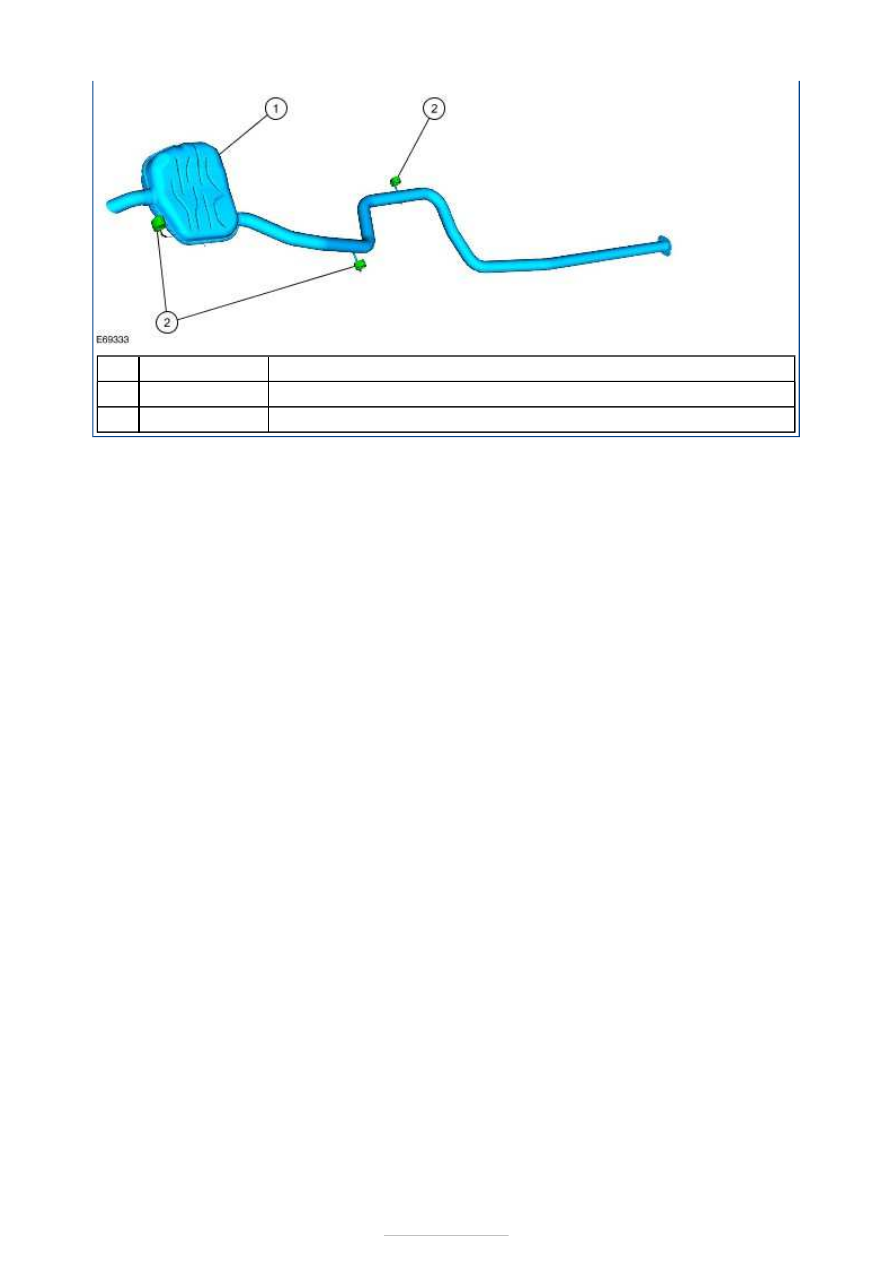

Rear muffler

Exhaust hanger insulators

Item

1

2



Part Number

-

-

Exhaust System - 1.8L Duratorq-TDCi
(74kW/100PS) - Lynx/1.8L Duratorq-
TDCi (92kW/125PS) - Lynx - Catalytic
Converter

S-MAX/Galaxy 2006.5 (02/2006-)



Print



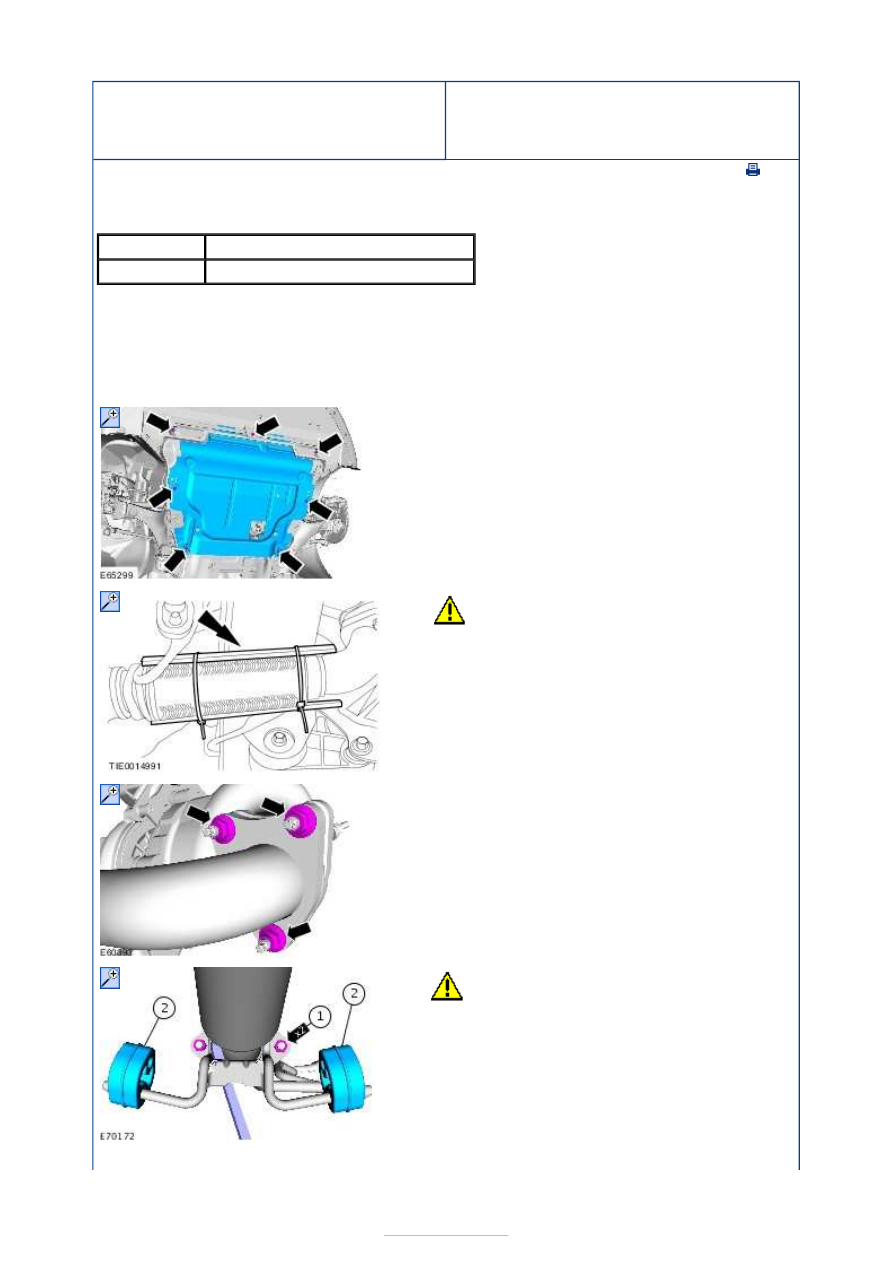

Removal and Installation

Materials

Removal

Name

Specification

Grease KS-PS SA-M1C9107-A / YS5J-M1C9107-AA

1. Raise and support the vehicle.

Refer to: Lifting (100-02 Jacking and Lifting,
Description and Operation).

2.

3.

CAUTION: Make sure that the exhaust

flexible pipe is not forcibly bent.

4.

5.

CAUTION: Make sure that the exhaust

flexible pipe is not twisted.









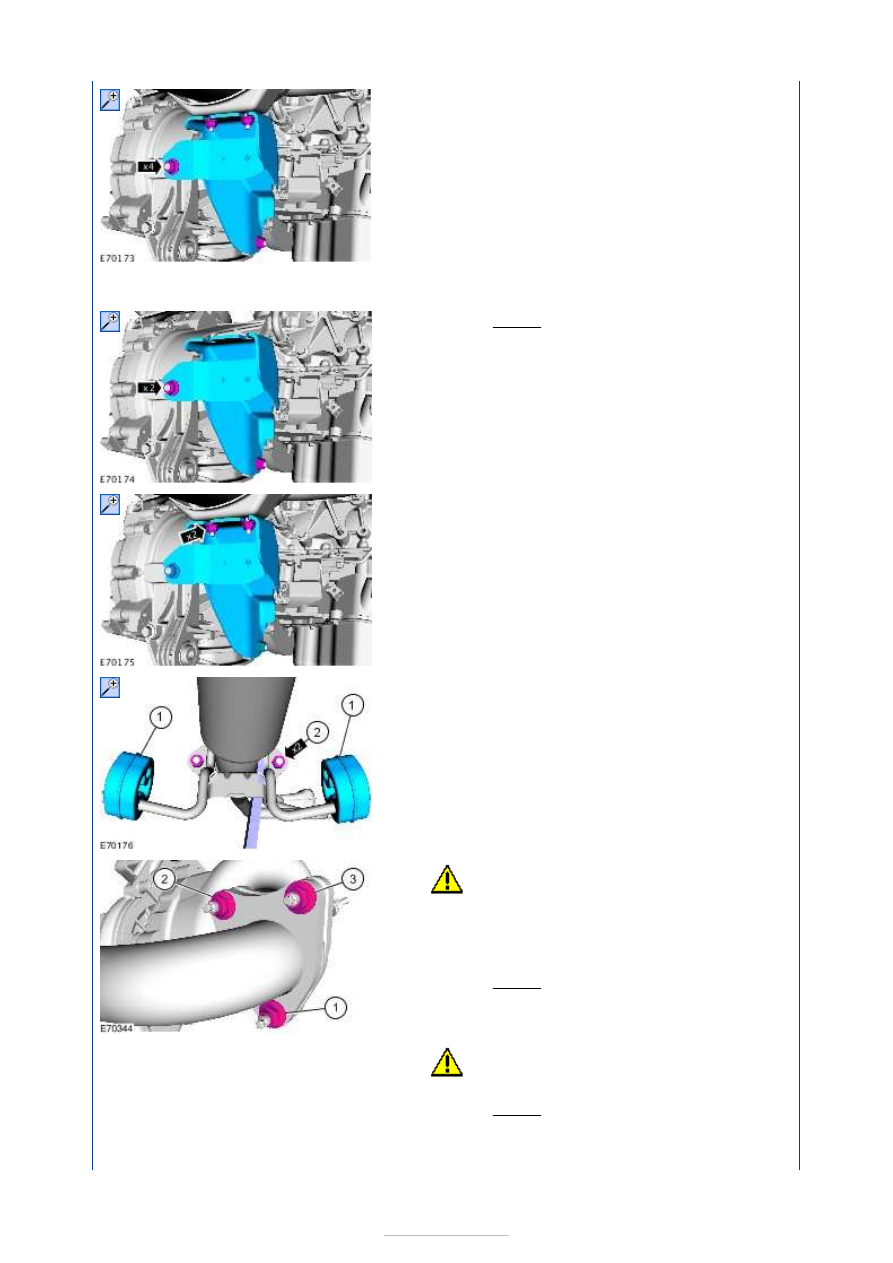

Installation

6.

1. Torque: 24 Nm

2.

NOTE: Only tighten the nuts finger tight at
this stage.

3.

NOTE: Only tighten the nuts finger tight at
this stage.

Coat the studs with grease.

Material:

Grease KS-PS (SA-M1C9107-A / YS5J-

M1C9107-AA)



4.

CAUTION: Jointing compound must not

be used forward of the catalytic converter.

Tighten the catalytic converter to turbocharger
nuts in the sequence shown.

Torque:

24 Nm

5.

CAUTION: Make sure that the exhaust

flexible pipe is not twisted.

Torque:

48 Nm
