General Information, General Procedures).
Refer to:

Gearshift Cable Adjustment - Vehicles

With: 6-Speed Manual Transaxle (M66)

 (308-00

Manual Transmission/Transaxle and Clutch -
General Information, General Procedures).

Manual Transmission/Transaxle External
Controls - Vehicles With: 6-Speed Manual
Transaxle - M66 - External Controls

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Description and Operation

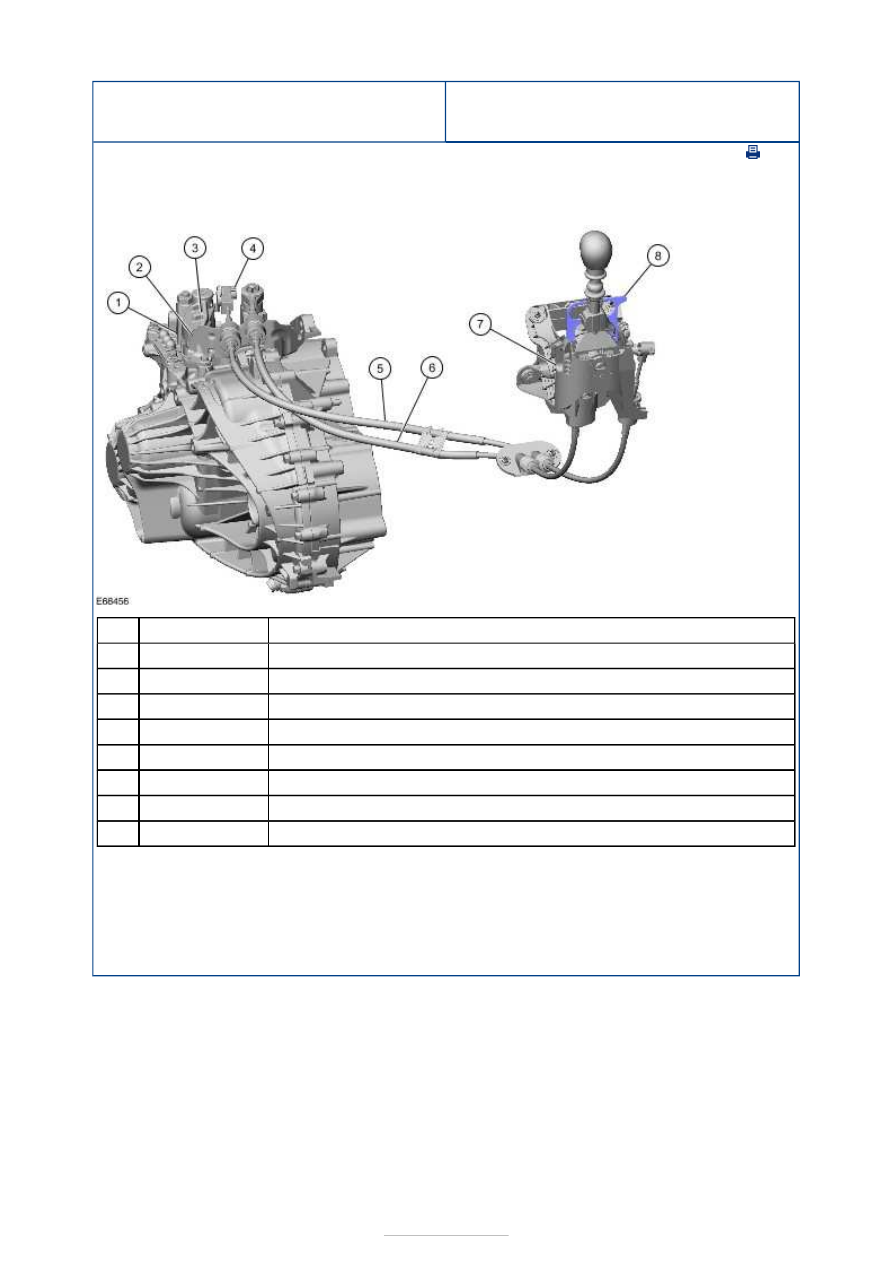

Gear selector unit and gearshift cables



Description

Shift unit

Gearshift cables retaining brackets

Shift arm with damping weight

Selector cable adjusting mechanism

Selector cable

Shift cable

Gearshift lever

Adjustment tool, gearshift lever

The length of the selector cable can be adjusted.

The spring in the gearshift lever pulls the selector cable into the neutral position of the gate
for 3rd/4th gear.

The gearshift lever is locked in this position using an adjustment tool.

The adjustment mechanism is located at the end nearest the transmission.

Item

1

2

3

4

5

6

7

8



Part Number

-

-

-

-

-

-

-

-

Manual Transmission/Transaxle External
Controls - Vehicles With: 6-Speed Manual
Transaxle - M66 - Gearshift Cables

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

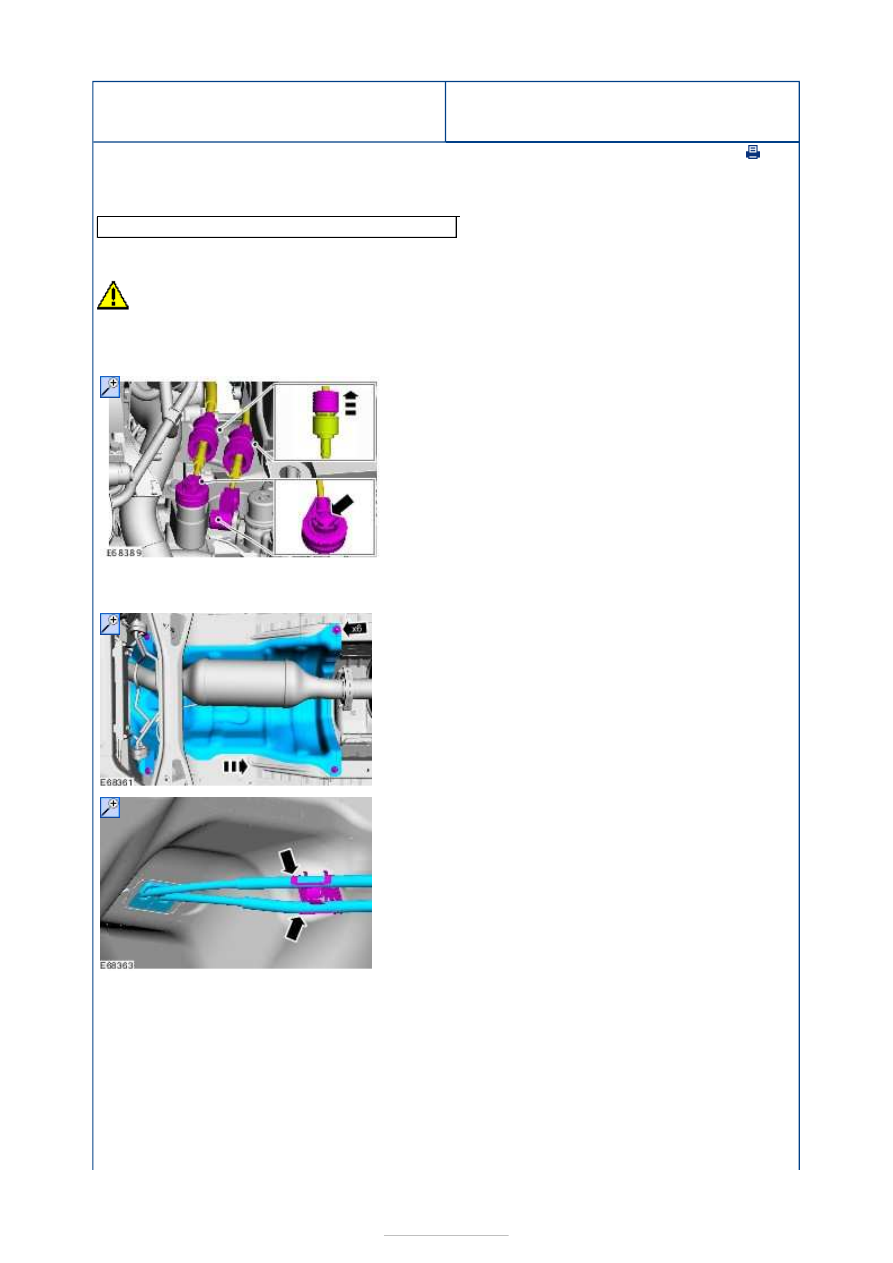

Removal

CAUTION: The gearshift cables must not be kinked or twisted.

NOTE: Removal steps in this procedure may contain installation details.

Vehicles with electronic parking brake (EPB)

Knife

1. Refer to: Luftfilter (303-12 Ansaugsystem - 2.5L

Duratec (VI5), Removal and Installation).

2.

3. Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

4.

5.

6. Lower Vehicle

7. Refer to:

Floor Console - Vehicles With:

Electronic Parking Brake (EPB), VIN Plate Body
Style Code: M

 (501-12 Instrument Panel and

Console, Removal and Installation).
Refer to:

Floor Console - Vehicles With:

Electronic Parking Brake (EPB), VIN Plate Body
Style Code: S

 (501-12 Instrument Panel and







Vehicles with manual parking brake

All vehicles

Console, Removal and Installation).

8. Refer to:

Floor Console Upper Section - Vehicles

With: Center Armrest/Manually Adjusted Parking
Brake

 (501-12 Instrument Panel and Console,

Removal and Installation).
Refer to:

Floor Console Upper Section - Vehicles

With: Manually Adjusted Parking Brake, Vehicles
Without: Center Armrest

 (501-12 Instrument

Panel and Console, Removal and Installation).

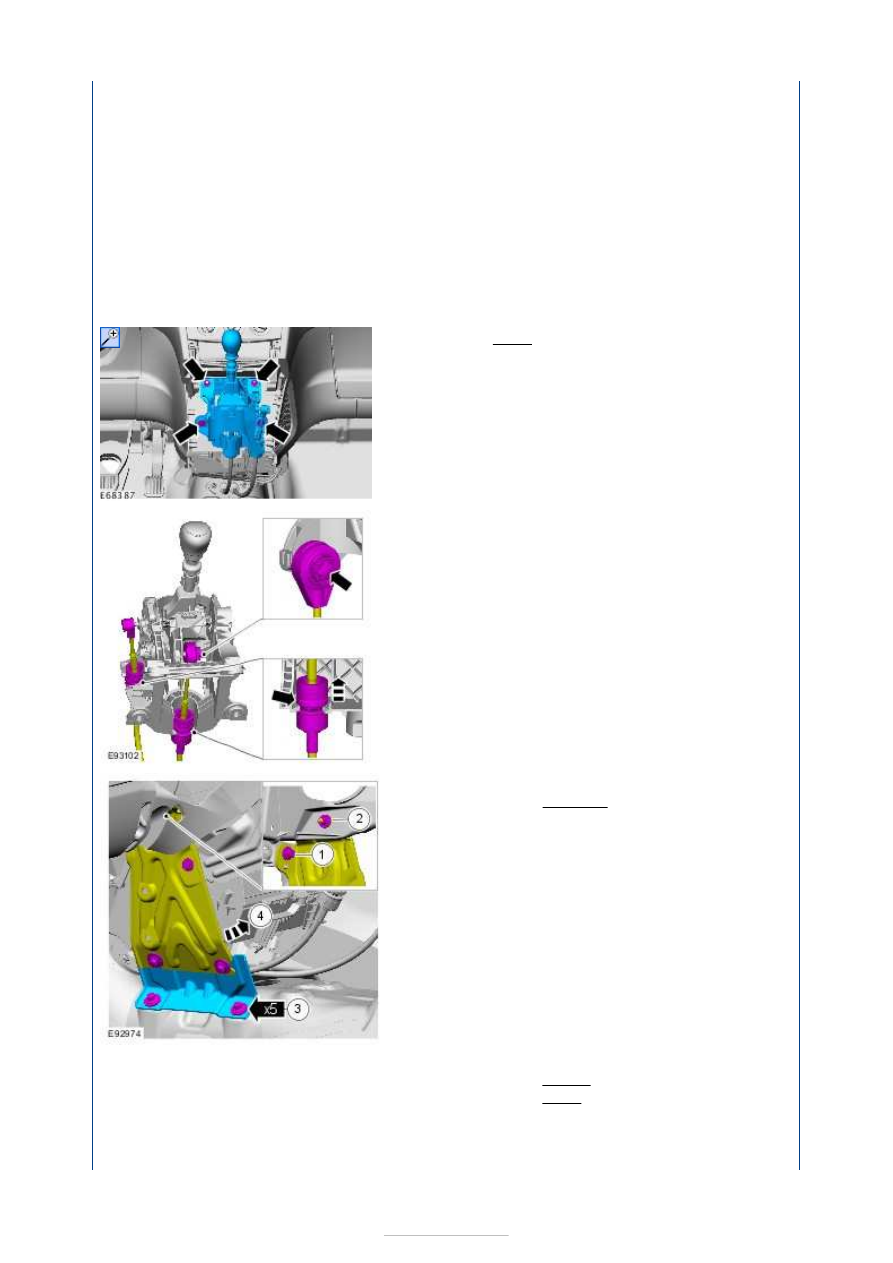

9. Torque: 9 Nm

10.

11.

2. Loosen: 4 turn(s)

12.

1. Torque: 25 Nm
2. Torque: 9 Nm
