Vehicles with manual parking brake

All vehicles

Refer to:

Floor Console - Vehicles With:

Electronic Parking Brake (EPB), VIN Plate Body
Style Code: S

 (501-12 Instrument Panel and

Console, Removal and Installation).

11. Refer to:

Floor Console Upper Section - Vehicles

With: Center Armrest/Manually Adjusted Parking
Brake

 (501-12 Instrument Panel and Console,

Removal and Installation).
Refer to:

Floor Console Upper Section - Vehicles

With: Manually Adjusted Parking Brake, Vehicles
Without: Center Armrest

 (501-12 Instrument

Panel and Console, Removal and Installation).

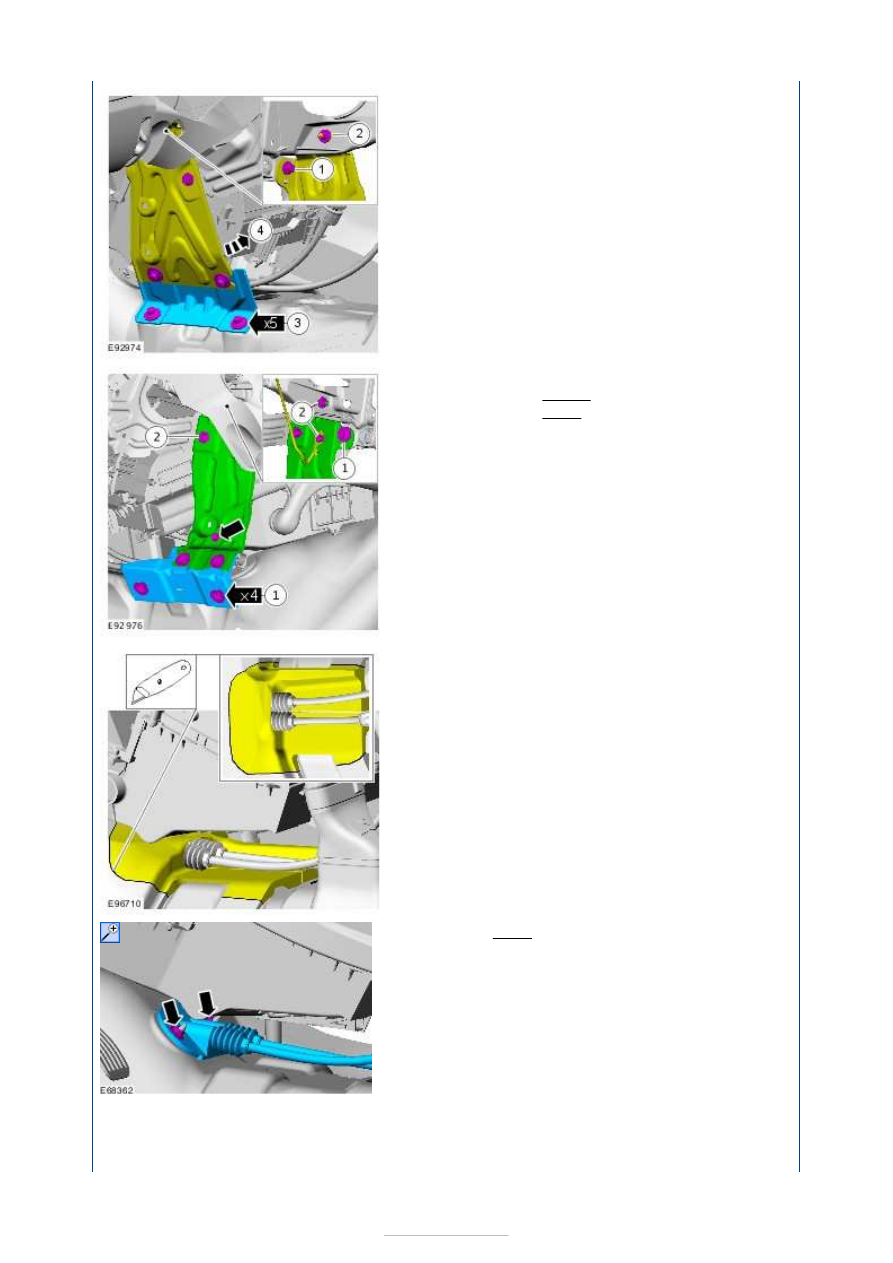

12. Torque: 9 Nm

13.

14.

2. Loosen: 4 turn(s)





Installation

15.

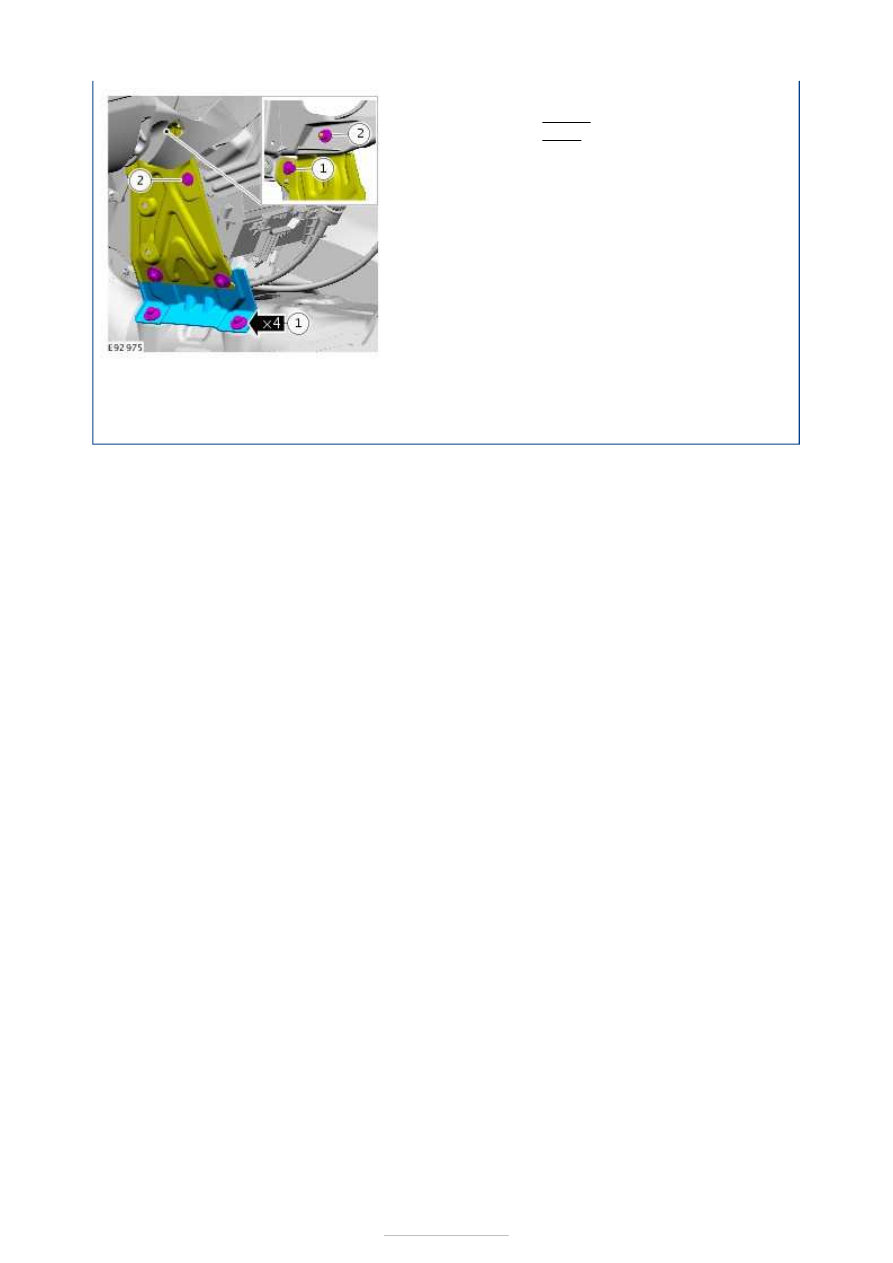

1. Torque: 25 Nm
2. Torque: 9 Nm

16. General Equipment:

Knife



17. Torque: 9 Nm

1. To install, reverse the removal procedure.









2.

1. Torque: 25 Nm
2. Torque: 9 Nm

3. Refer to:

Gearshift Cable Adjustment - Vehicles

With: 6-Speed Manual Transaxle (MMT6)

 (308-

00 Manual Transmission/Transaxle and Clutch -
General Information, General Procedures).



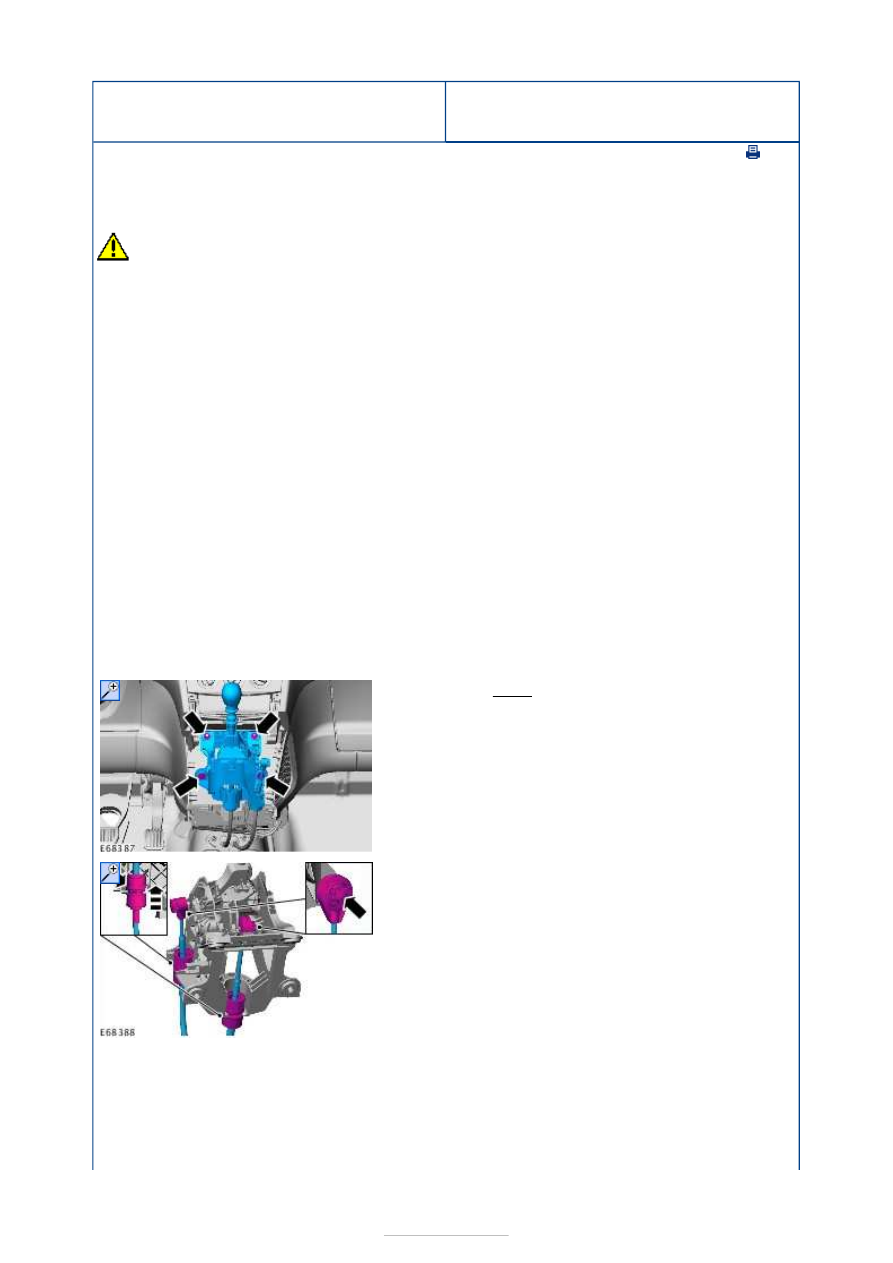

Manual Transmission/Transaxle External
Controls - Vehicles With: 6-Speed Manual
Transaxle - MMT6 - Gearshift Lever

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

CAUTION: Gearshift cables must not be kinked or bent.

NOTE: Removal steps in this procedure may contain installation details.

Vehicles with electronic parking brake (EPB)

Vehicles with manual parking brake

All vehicles

Installation

1. Refer to:

Floor Console - Vehicles With:

Electronic Parking Brake (EPB), VIN Plate Body
Style Code: M

 (501-12 Instrument Panel and

Console, Removal and Installation).
Refer to:

Floor Console - Vehicles With:

Electronic Parking Brake (EPB), VIN Plate Body
Style Code: S

 (501-12 Instrument Panel and

Console, Removal and Installation).

2. Refer to:

Floor Console Upper Section - Vehicles

With: Center Armrest/Manually Adjusted Parking
Brake

 (501-12 Instrument Panel and Console,

Removal and Installation).
Refer to:

Floor Console Upper Section - Vehicles

With: Manually Adjusted Parking Brake, Vehicles
Without: Center Armrest

 (501-12 Instrument

Panel and Console, Removal and Installation).

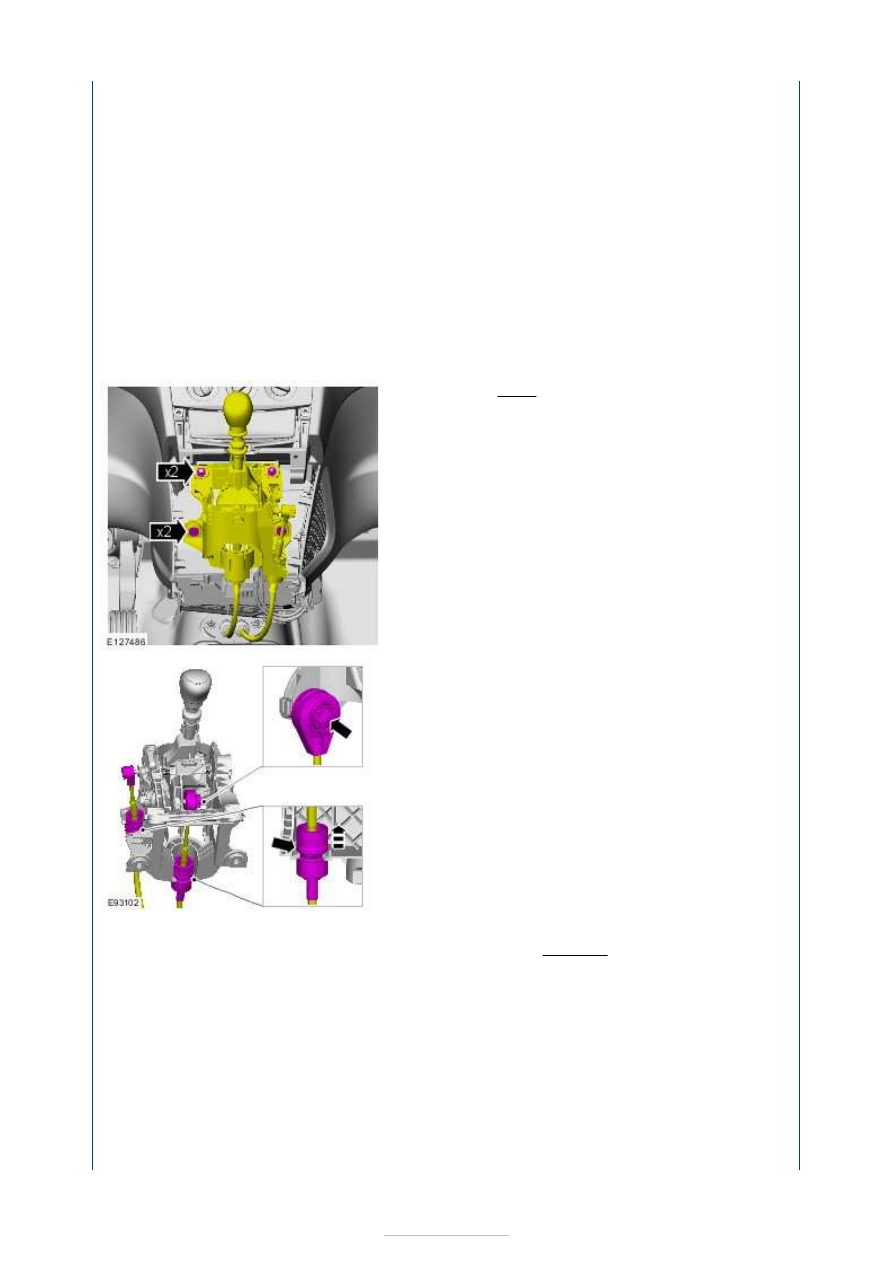

3. Torque: 9 Nm

4.

1. To install, reverse removal procedure

2. Refer to:

Gearshift Cable Adjustment - Vehicles

With: 6-Speed Manual Transaxle (MMT6)

 (308-

00 Manual Transmission/Transaxle and Clutch -
