Ford Galaxy / Ford S-MAX. Manual - part 573

General Information, General Procedures).

Manual Transmission/Transaxle External
Controls - Vehicles With: 6-Speed Manual
Transaxle - MMT6 - External Controls

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Description and Operation

Gear selector unit and gearshift cable



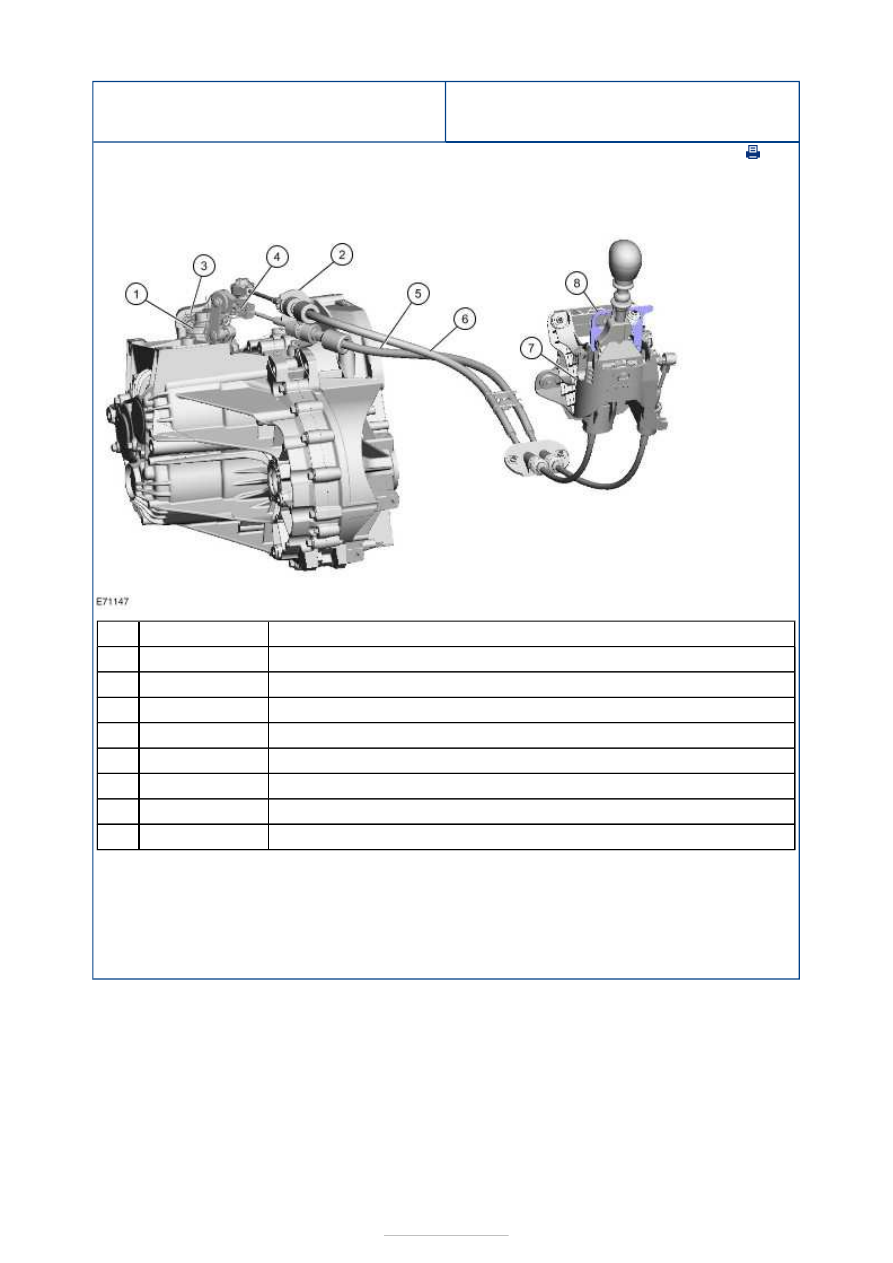

Description

Shift unit

Gearshift cable retaining brackets

Shift arm with damping weight

Selector cable adjusting mechanism

Selector cable

Shift cable

Shift lever

Adjustment tool, gearshift lever

The length of the selector cable can be adjusted.

The spring in the gearshift lever pulls the selector cable into the neutral position of the gate
for 3rd/4th gear.

The gearshift lever is locked in this position using an adjustment tool.

The adjustment mechanism is located at the end nearest the transmission.

Item

1

2

3

4

5

6

7

8



Part Number

-

-

-

-

-

-

-

-

Manual Transmission/Transaxle External
Controls - Vehicles With: 6-Speed Manual
Transaxle - MMT6 - Gearshift Cables

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

Removal

All vehicles

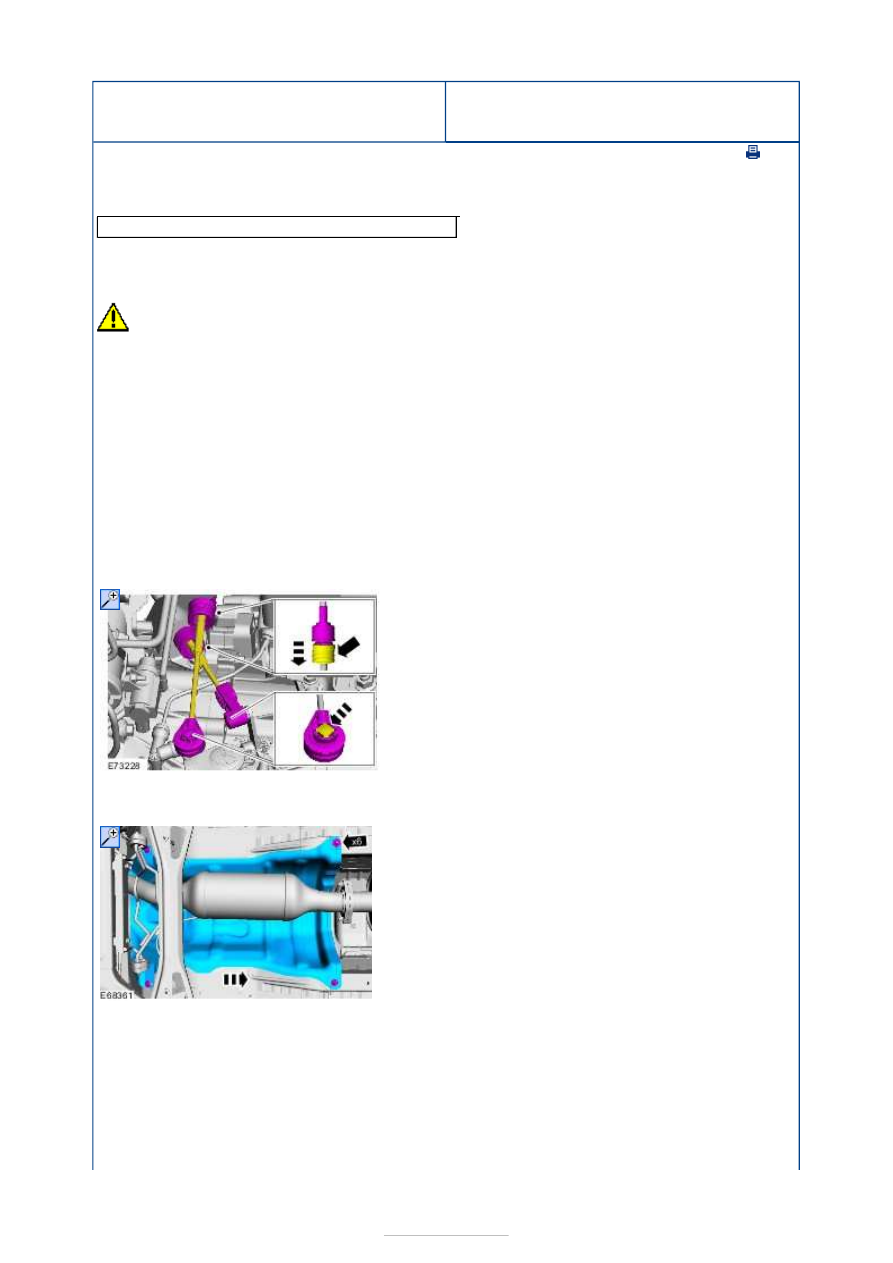

CAUTION: The gearshift cables must not be kinked or twisted.

NOTE: Removal steps in this procedure may contain installation details.

Vehicles built up to 10/2007

Vehicles built from 10/2007

Knife

1. Refer to:

Air Cleaner

 (303-12D Intake Air

Distribution and Filtering - 1.8L Duratorq-TDCi
(74kW/100PS) - Lynx/1.8L Duratorq-TDCi
(92kW/125PS) - Lynx, Removal and Installation).
Refer to:

Air Cleaner

 (303-12E Intake Air

Distribution and Filtering - 2.0L Duratorq-TDCi
(85kW/115PS) - DW/2.0L Duratorq-TDCi
(100kW/136PS) - DW/2.0L Duratorq-TDCi
(103kW/140PS) - DW/2.0L Duratorq-TDCi
(118kW/160PS) - DW, Emission Requirements:
Stage IV/Stage V, Removal and Installation).

2.

3. Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

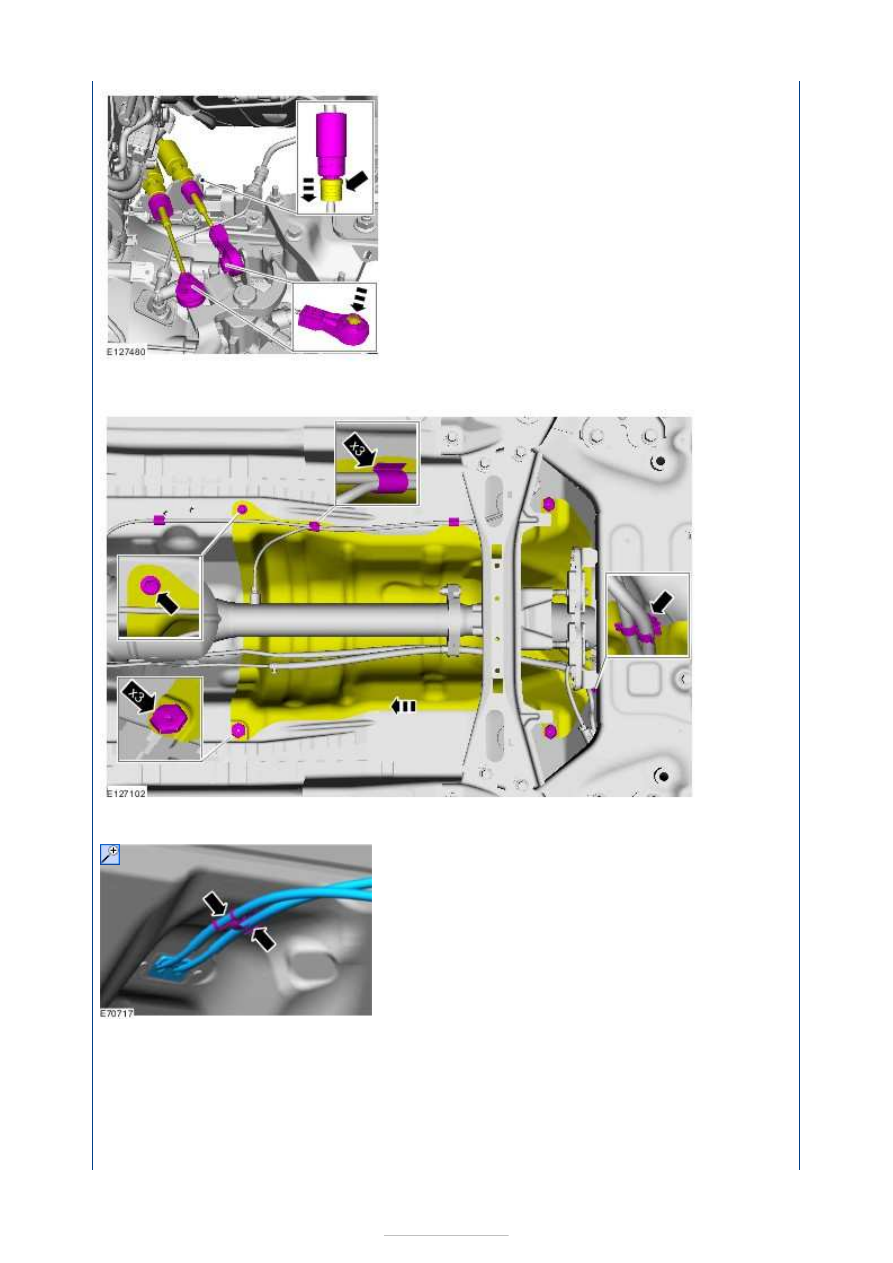

4.

5.





All vehicles

Vehicles with electronic parking brake (EPB)

6. Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

7.

8.

9. Lower Vehicle

10. Refer to:

Floor Console - Vehicles With:

Electronic Parking Brake (EPB), VIN Plate Body
Style Code: M

 (501-12 Instrument Panel and

Console, Removal and Installation).
