40. Refer to:

Gearshift Cable Adjustment - Vehicles

With: 6-Speed Manual Transaxle (M66)

 (308-00

Manual Transmission/Transaxle and Clutch -
General Information, General Procedures).

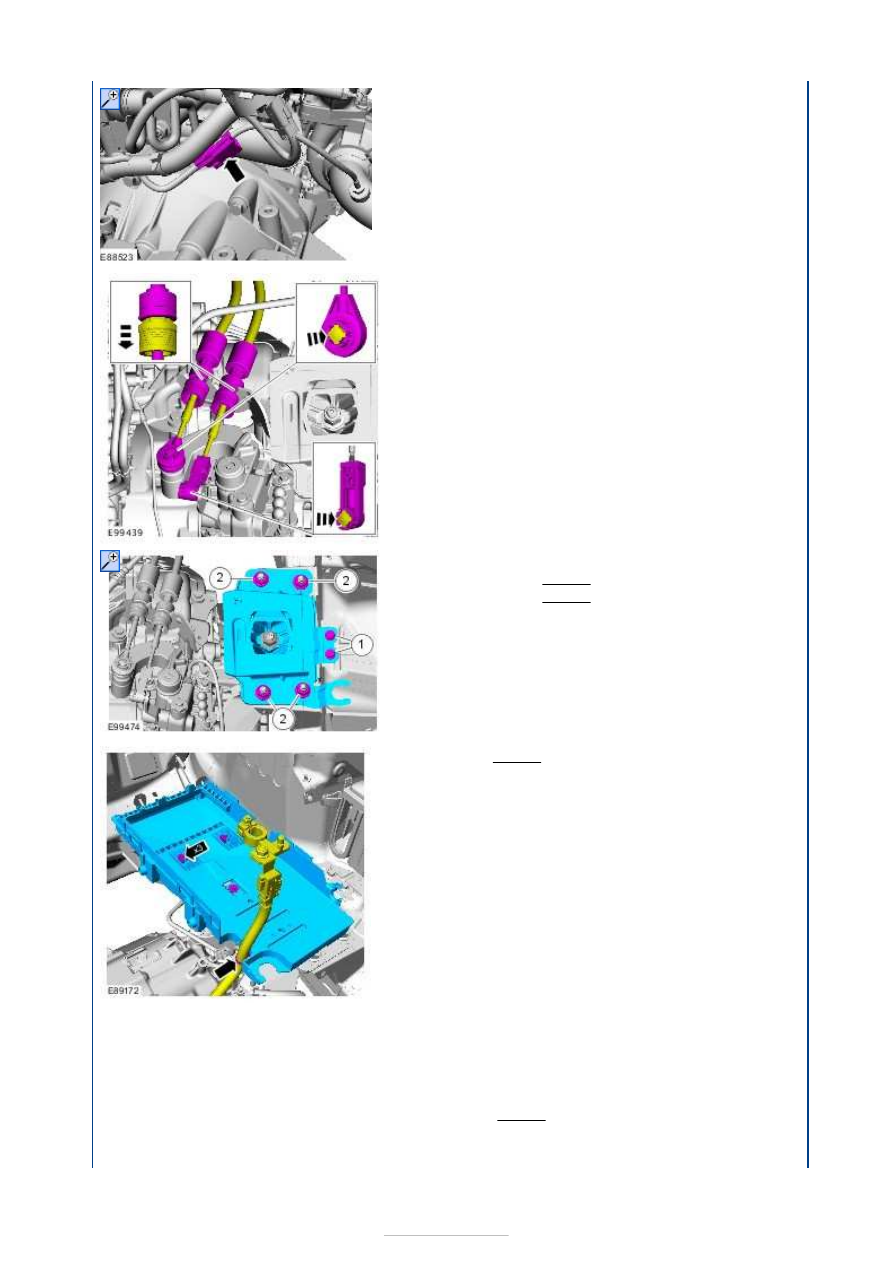

41.

1. Torque: 25 Nm
2. Torque: 48 Nm

42. Torque: 10 Nm

43. Refer to:

Battery

 (414-01 Battery, Mounting and

Cables, Removal and Installation).
Refer to:

Air Cleaner

 (303-12F Intake Air

Distribution and Filtering - 2.2L Duratorq-TDCi
(129kW/175PS) - DW, Removal and Installation).

44. Torque: 10 Nm









45. Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).
Refer to: Transmission Fluid Level Check (308-03
Manual Transmission/Transaxle - Vehicles With: 6-
Speed Manual Transaxle - M66, General
Procedures).

46.

47. Lower the vehicle.





Manual Transmission/Transaxle External
Controls - Vehicles With: 5-Speed Manual
Transaxle - MTX75 - External Controls

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Description and Operation

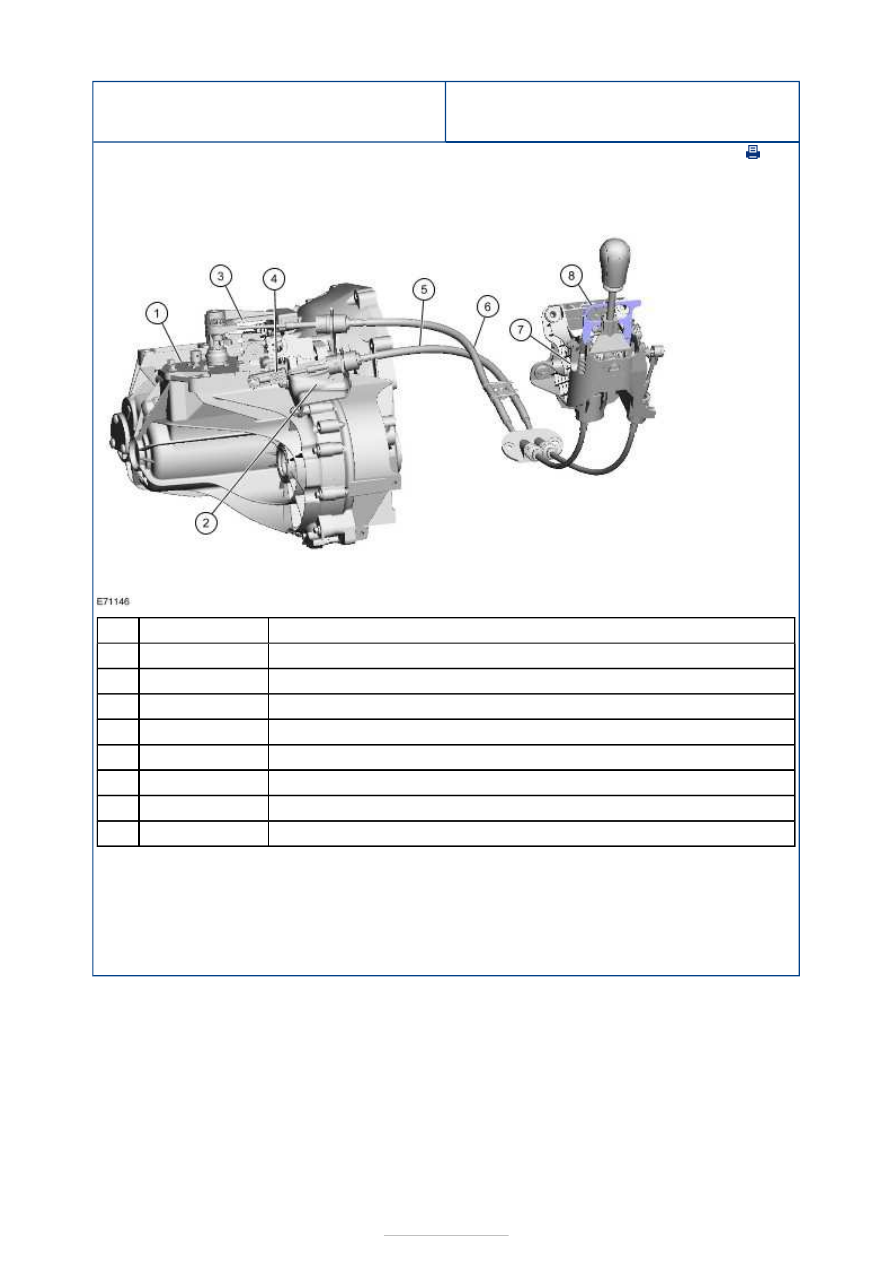

Gear selector unit and gearshift cable



Description

Shift unit

Gearshift cables retaining brackets

Shift arm with damping weight

Selector cable adjusting mechanism

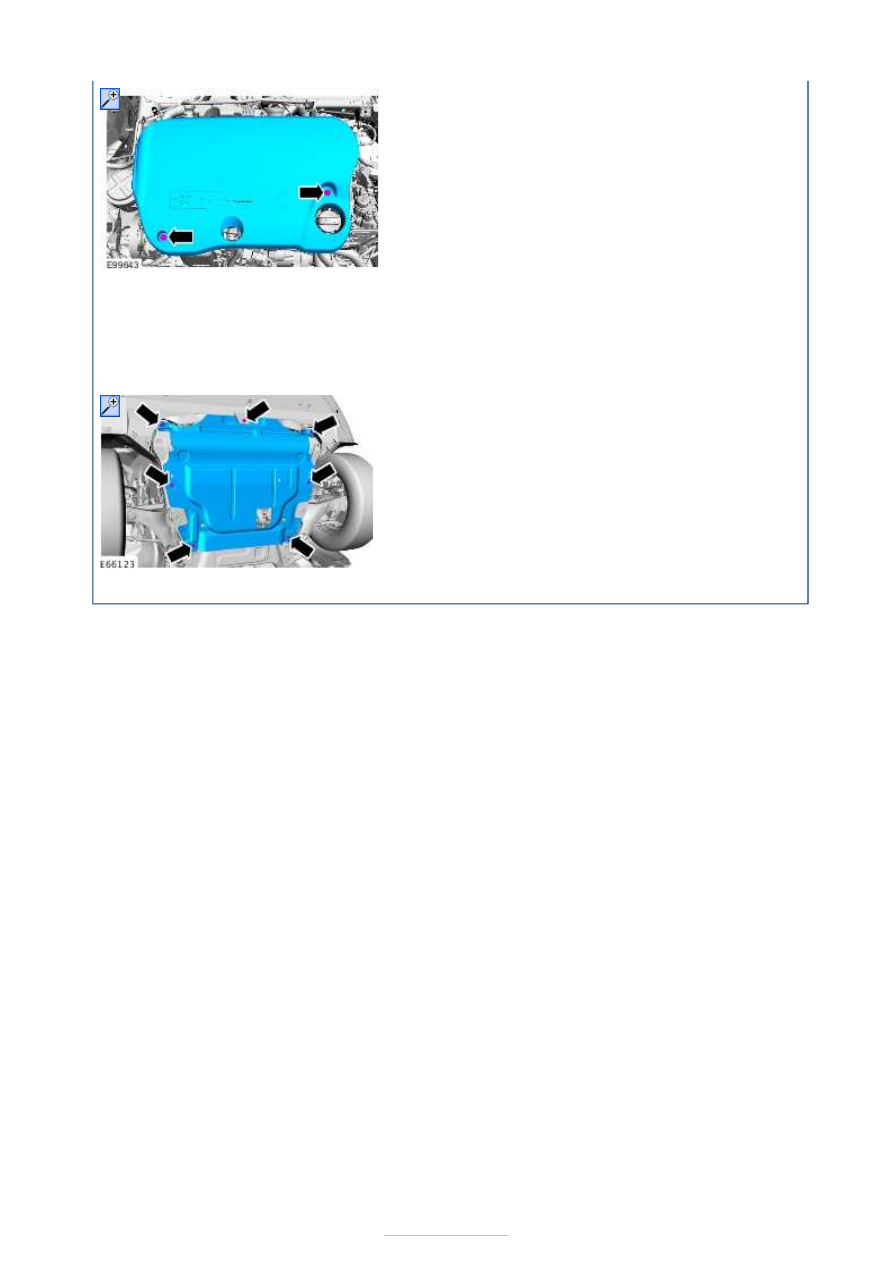

Selector cable

Shift cable

Shift lever

Adjustment tool, gearshift lever

The length of the selector cable can be adjusted.

The spring in the gearshift lever pulls the selector cable into the neutral position of the gate
for 3rd/4th gear.

The gearshift lever is locked in this position using an adjustment tool.

The adjustment mechanism is located at the end nearest the transmission.

Item

1

2

3

4

5

6

7

8



Part Number

-

-

-

-

-

-

-

-

Manual Transmission/Transaxle External
Controls - Vehicles With: 5-Speed Manual
Transaxle - MTX75 - Gearshift Cables

S-MAX/Galaxy 2006.5 (02/2006-)



Print



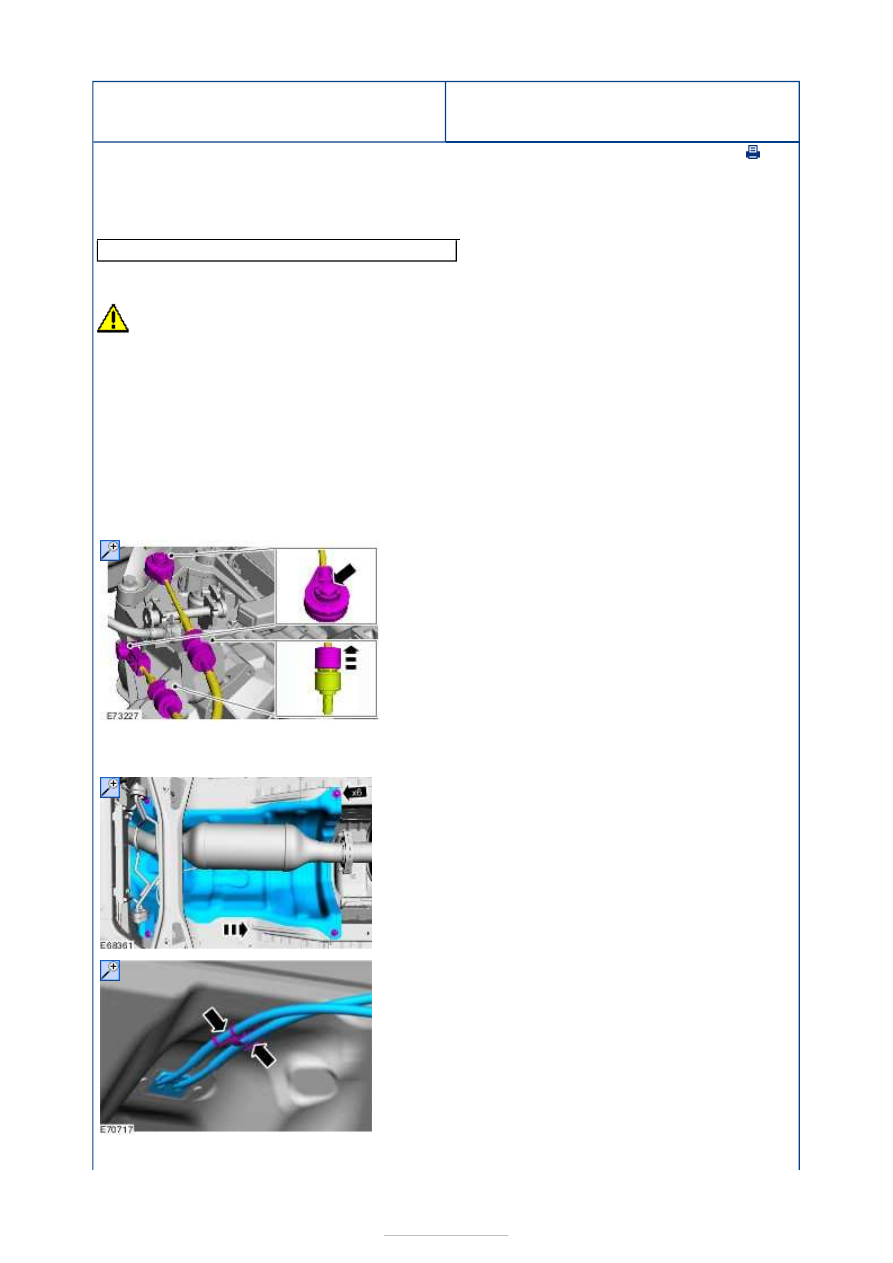

Removal and Installation

General Equipment

Removal

CAUTION: Gearshift cables must not be kinked or bent.

NOTE: Removal steps in this procedure may contain installation details.

Knife

1. Refer to:

Air Cleaner

 (303-12A Intake Air

Distribution and Filtering - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4, Removal and
Installation).
Refer to:

Air Cleaner

 (303-12D Intake Air

Distribution and Filtering - 1.8L Duratorq-TDCi
(74kW/100PS) - Lynx/1.8L Duratorq-TDCi
(92kW/125PS) - Lynx, Removal and Installation).

2.

3. Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

4.

5.

6. Lower Vehicle
