53.

1. Torque:

18 Nm
90°

2.

NOTE: Make sure that a new component is installed.

3. Special Tool(s):

308-789



Stage 1:
Stage 2:

54.

CAUTION: Make sure that the locating dowels remain

installed.

55.

56.

CAUTION: Make sure that the surface is clean and

free of foreign material.

Material:

Silicone Sealant DCW (9U7J-99J9624-AA)



57.

2. Torque: 25 Nm
3. Torque: 30 Nm
4. Torque: 25 Nm











58. Torque: 10 Nm

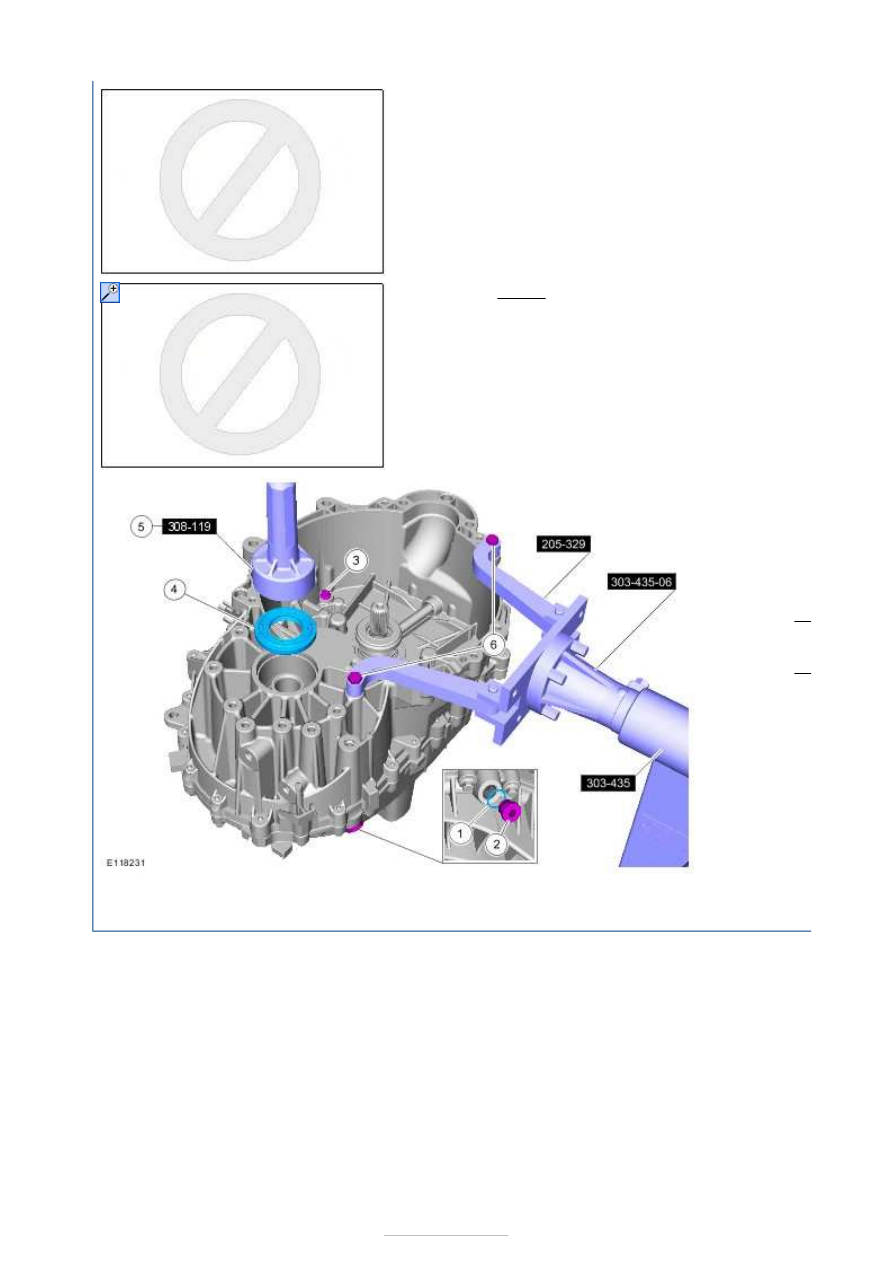

59.

1.

NOTE:
Make sure
that a new
component
is installed.

2. Torque:

Nm

3. Torque:

18 Nm

90

4.

NOTE:
Make sure
that a new
component
is installed.

5. Special Tool

(s):

6. Remove the

Special Tool
(s):

303
303







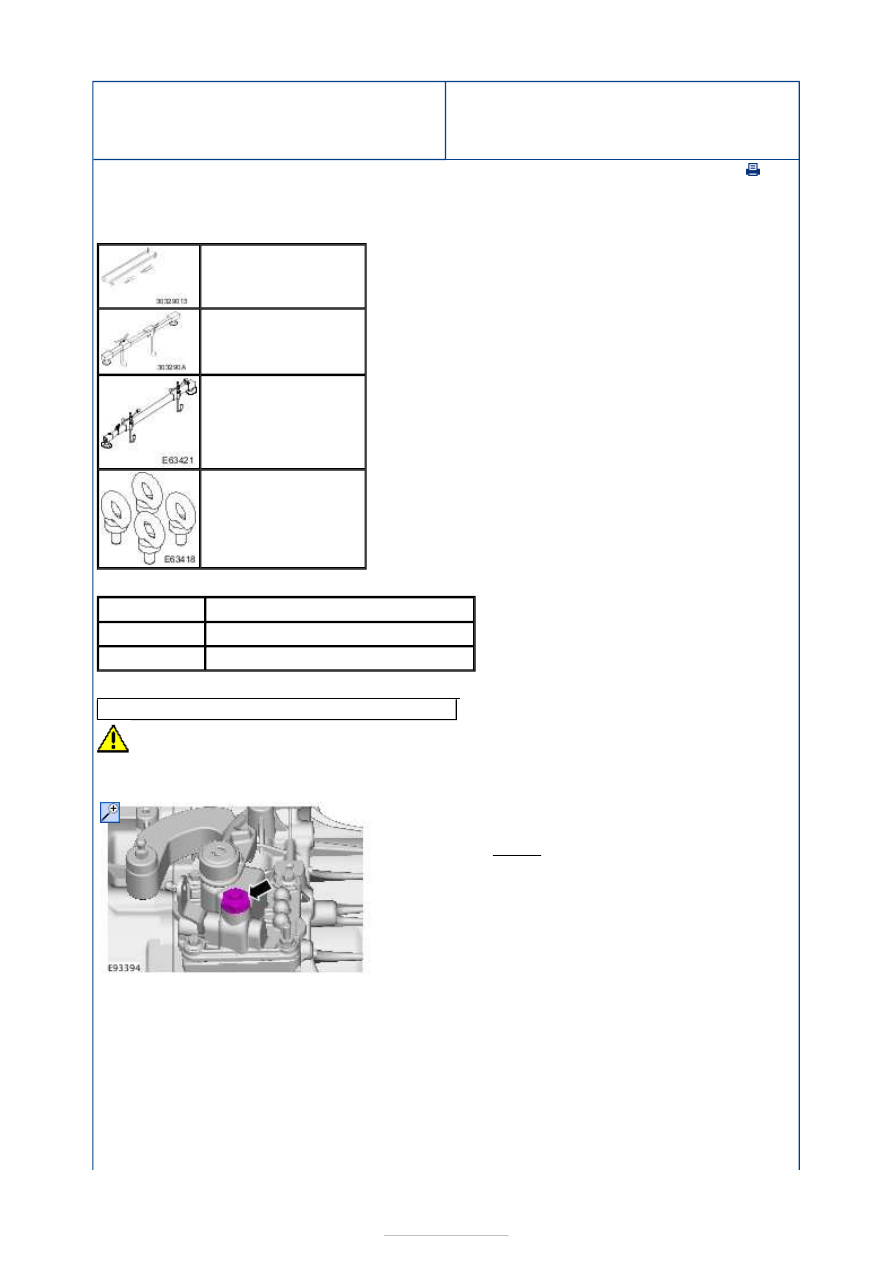

Manual Transmission/Transaxle - Vehicles
With: 6-Speed Manual Transaxle - M66 -
Transmission—2.5L Duratec
(162kW/220PS) - VI5

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Installation

Special Tool(s)

Materials

General Equipment

CAUTION: Ensure that the two guide sleeves are installed.

303-290-13
Adapter for 303-290A

303-290A-15
Adapter für 303-290A

303-290B
Support Bar, Engine

303-290B-16
Adapter for 303-290B

Name

Specification

Grease K-HT

ESD-M1C220-A / A88SX1C220AA

Grease KS-PS SA-M1C9107-A / YS5J-M1C9107-AA

Transmission jack

1. Refer to:

Health and Safety Precautions

 (100-00

General Information, Description and Operation).

2.

NOTE: This step is only required when
replacing the transmission.

Torque:

32 Nm

3. Coat the input shaft splines with a thin coating of

grease.

Material:

Grease K-HT (ESD-M1C220-A /

A88SX1C220AA)



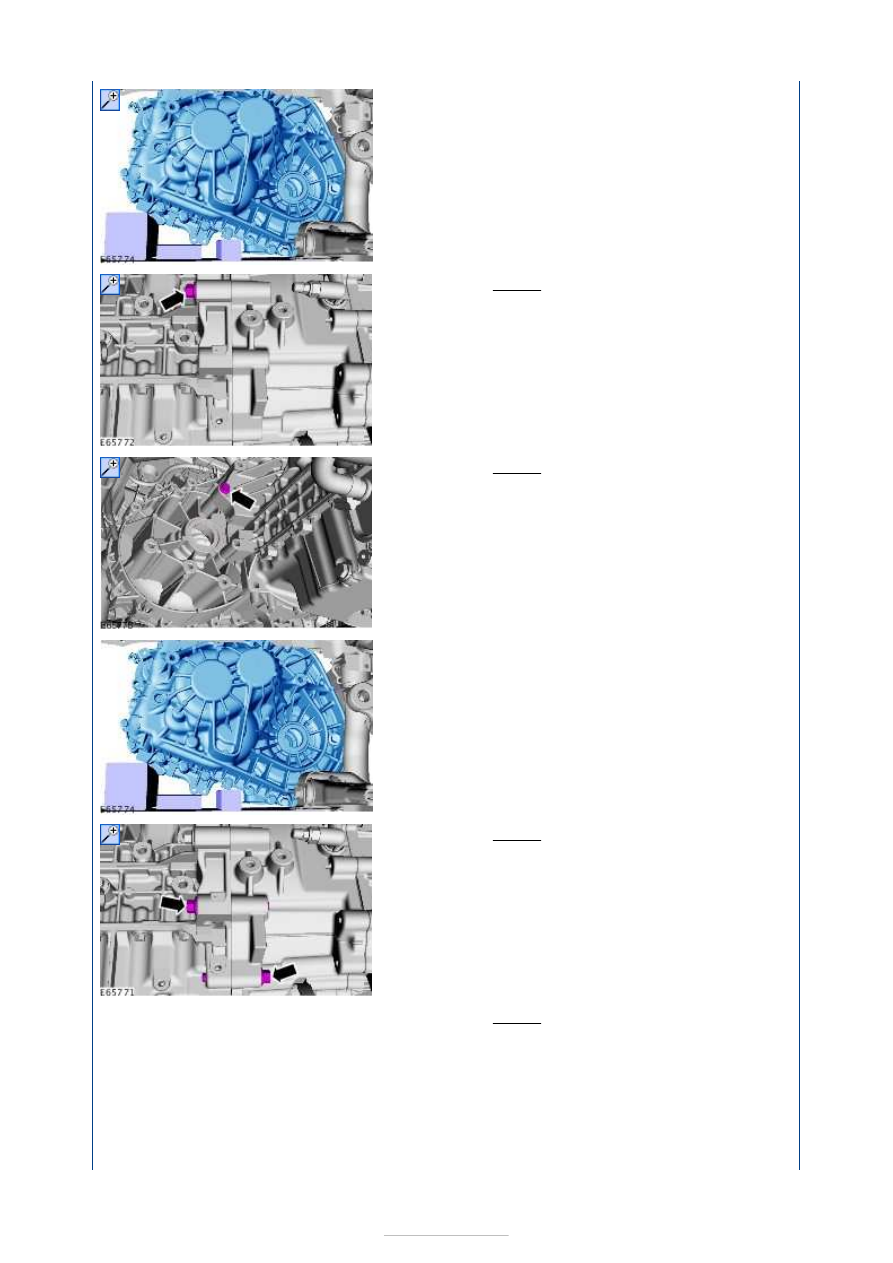

4. General Equipment:

Transmission jack













5. Torque: 48 Nm

6. Torque: 48 Nm

7. Remove the transmission jack.

8. Torque: 48 Nm

9. Torque: 48 Nm
