Ford Galaxy / Ford S-MAX. Manual - part 552

Manual Transmission/Transaxle - Vehicles
With: 6-Speed Manual Transaxle - M66 -
Halfshaft Seal RH

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

Removal

Installation

308-119
Installer, Halfshaft Seal

308-208
Remover, Halfshaft Seal

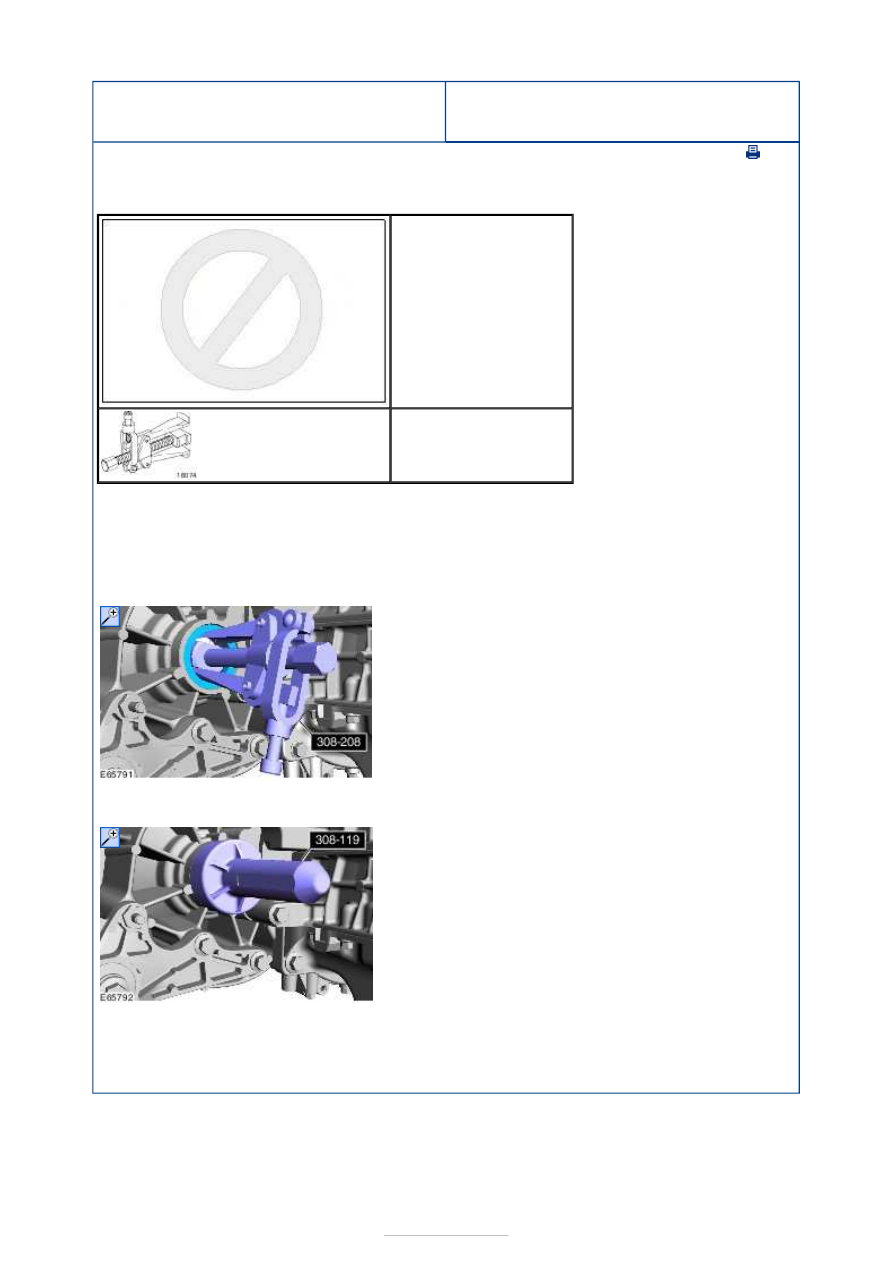

1. Remove the right-hand front axle driveshaft.

Refer to:

Front Halfshaft RH

 (205-04 Front Drive

Halfshafts, Removal and Installation).

2. Special Tool(s):

308-208



1. Special Tool(s):

308-119



2. Install the right-hand front axle driveshaft.

Refer to:

Front Halfshaft RH

 (205-04 Front Drive

Halfshafts, Removal and Installation).









Manual Transmission/Transaxle - Vehicles
With: 6-Speed Manual Transaxle - M66 -
Input Shaft Seal

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

Removal

303-336
Remover, Crankshaft Rear Seal

308-643
Installer, Input Shaft Seal

1. Refer to:

Transmission - 2.5L Duratec

(162kW/220PS) - VI5

 (308-03C Manual

Transmission/Transaxle - Vehicles With: 6-Speed
Manual Transaxle - M66, Removal).
Refer to:

Transmission - 2.2L Duratorq-TDCi

(DW) Diesel

 (308-03C Manual

Transmission/Transaxle - Vehicles With: 6-Speed
Manual Transaxle - M66, Removal).
Refer to:

Clutch Slave Cylinder

 (308-02C Clutch

Controls - Vehicles With: 6-Speed Manual
Transaxle - M66, Removal and Installation).

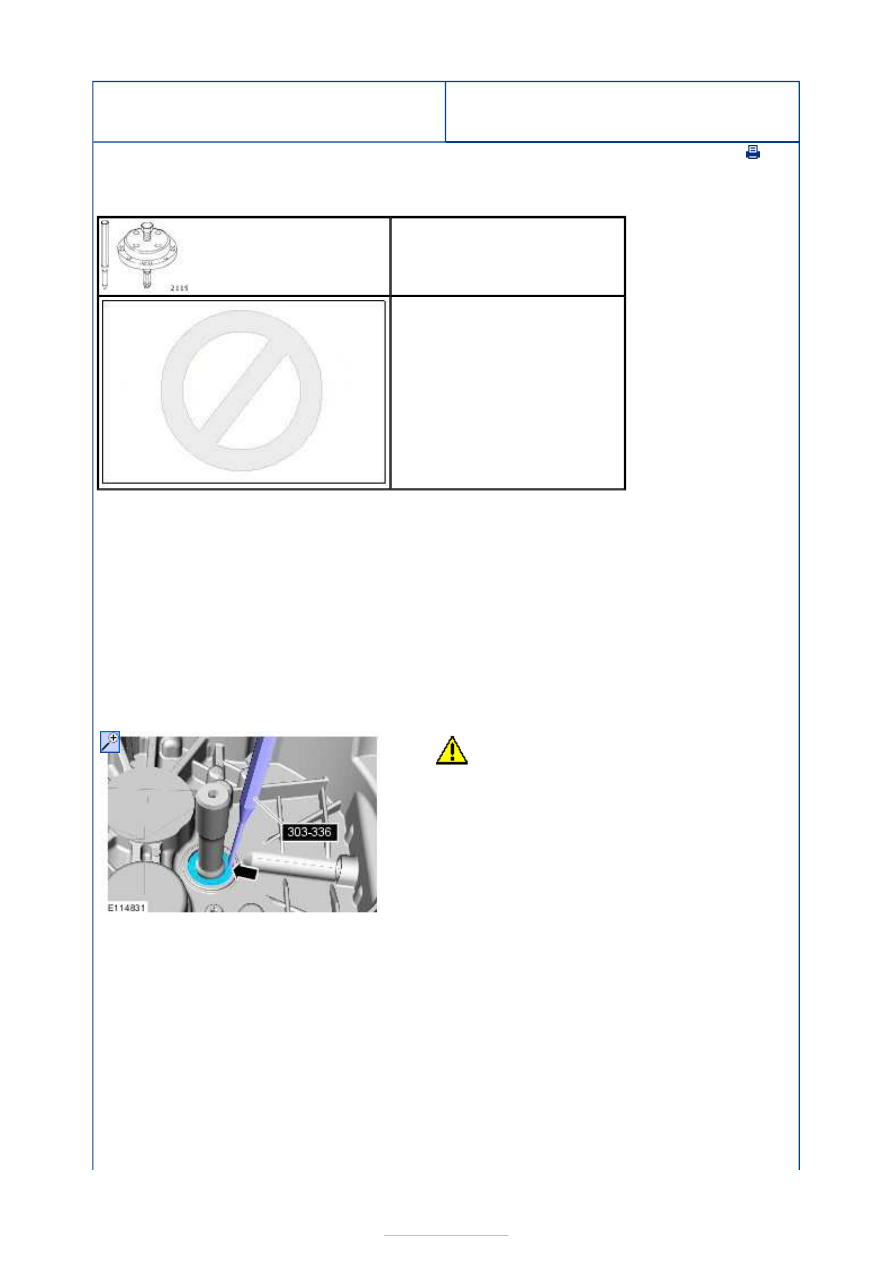

2.

CAUTION: Take extra care not to

damage the bearing.

Special Tool(s):

303-336



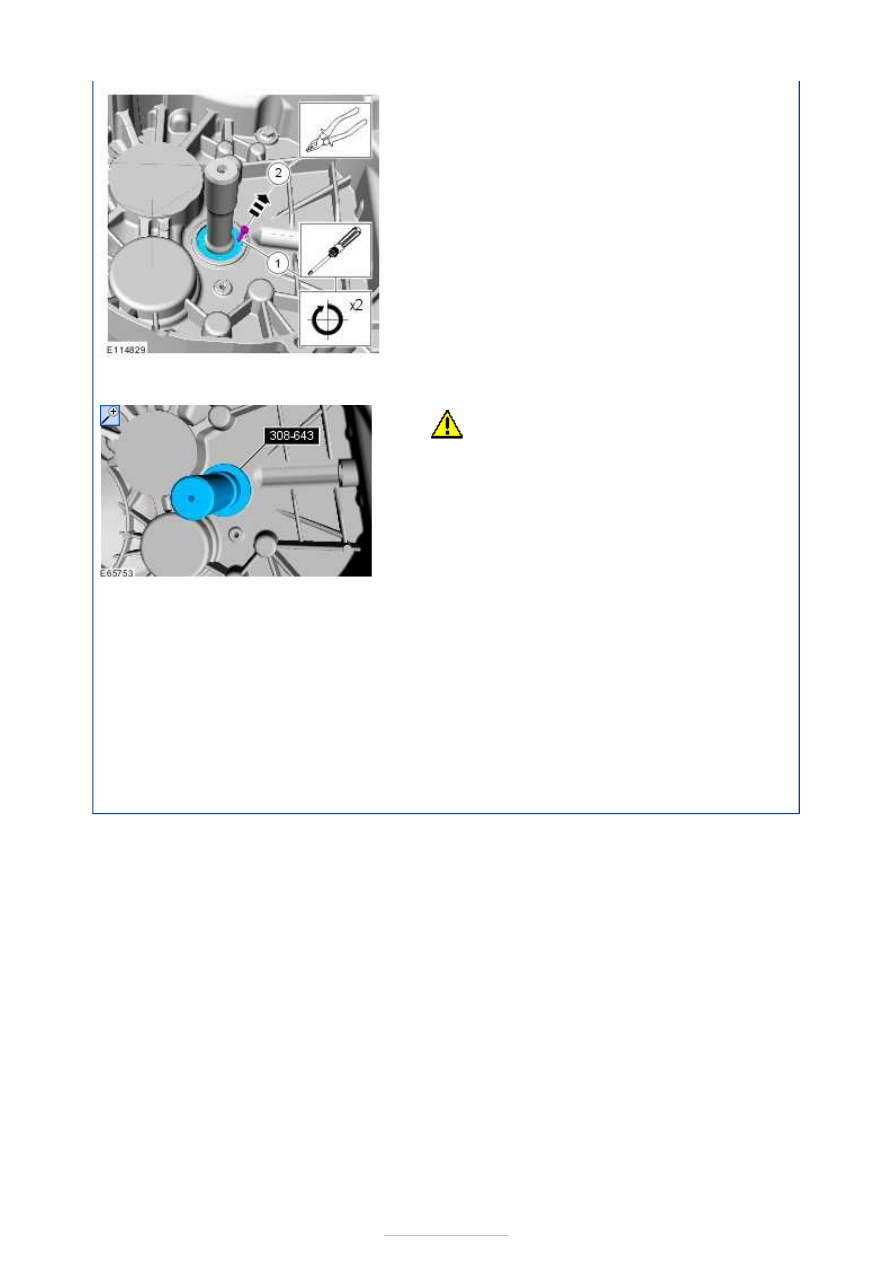

3.

1. 2.5 x 15 mm self-tapping screw







Installation

1.

CAUTION: Use adhesive tape to cover

the input shaft splines to prevent damage to
the input shaft seal.

Special Tool(s):

308-643



2. Remove the adhesive tape.

3. Refer to:

Clutch Slave Cylinder

 (308-02C Clutch

Controls - Vehicles With: 6-Speed Manual
Transaxle - M66, Removal and Installation).
Refer to:

Transmission - 2.5L Duratec

(162kW/220PS) - VI5

 (308-03C Manual

Transmission/Transaxle - Vehicles With: 6-Speed
Manual Transaxle - M66, Installation).
Refer to:

Transmission - 2.2L Duratorq-TDCi

(DW) Diesel

 (308-03C Manual

Transmission/Transaxle - Vehicles With: 6-Speed
Manual Transaxle - M66, Installation).





Manual Transmission/Transaxle - Vehicles
With: 6-Speed Manual Transaxle - M66 -
Transmission—2.5L Duratec
(162kW/220PS) - VI5

S-MAX/Galaxy 2006.5 (02/2006-)



Print



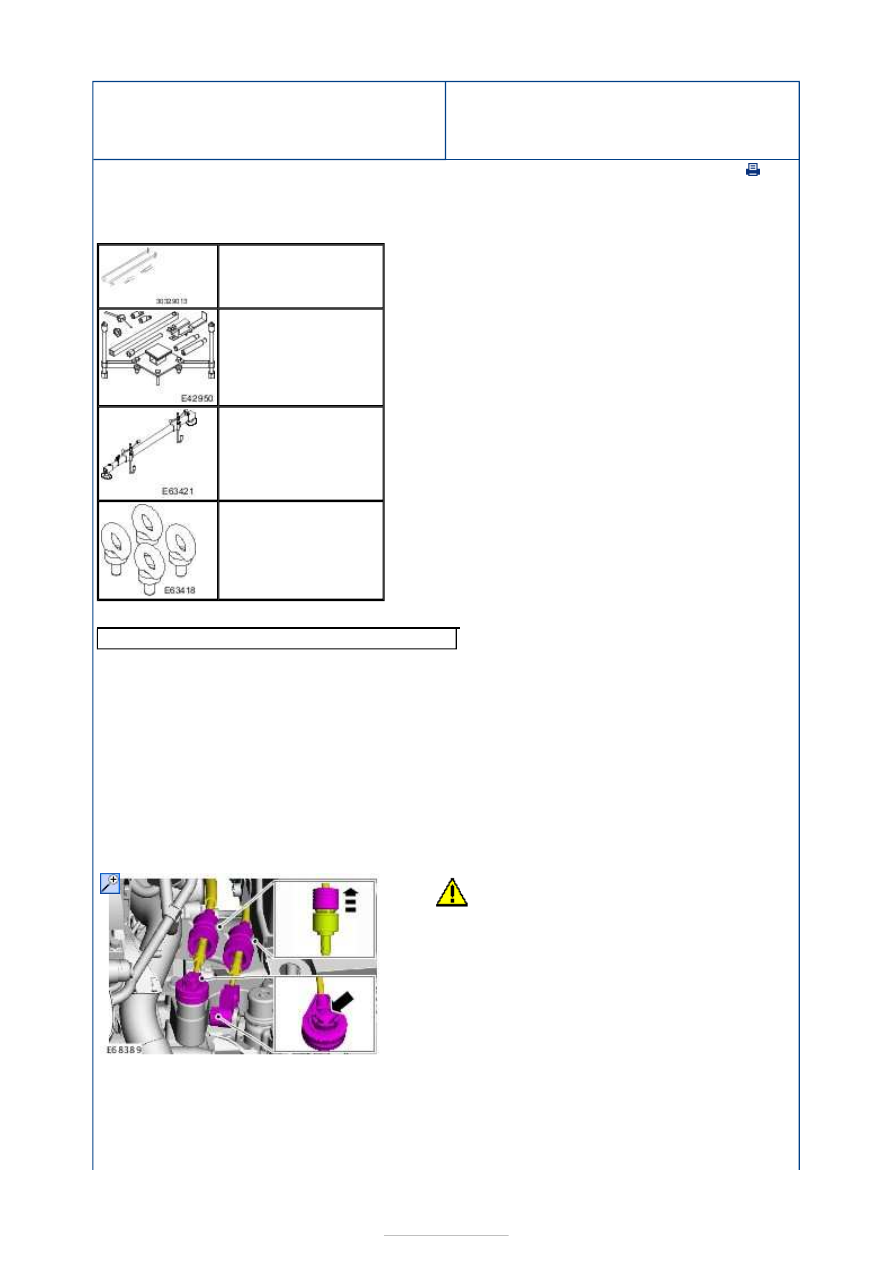

Removal

Special Tool(s)

General Equipment

303-290-13
Adapter for 303-290A

303-290A-15
Adapter für 303-290A

303-290B
Support Bar, Engine

303-290B-16
Adapter for 303-290B

Transmission jack

1. Refer to:

Health and Safety Precautions

 (100-00

General Information, Description and Operation).

2. Remove the air cleaner.

Refer to:

Air Cleaner

 (303-12C Intake Air

Distribution and Filtering - 2.5L Duratec
(162kW/220PS) - VI5, Removal and Installation).

3. Remove the battery carrier.

Refer to:

Battery

 (414-01 Battery, Mounting and

Cables, Removal and Installation).

4.

CAUTION: The gearshift cables must not

be kinked or twisted.

5.
