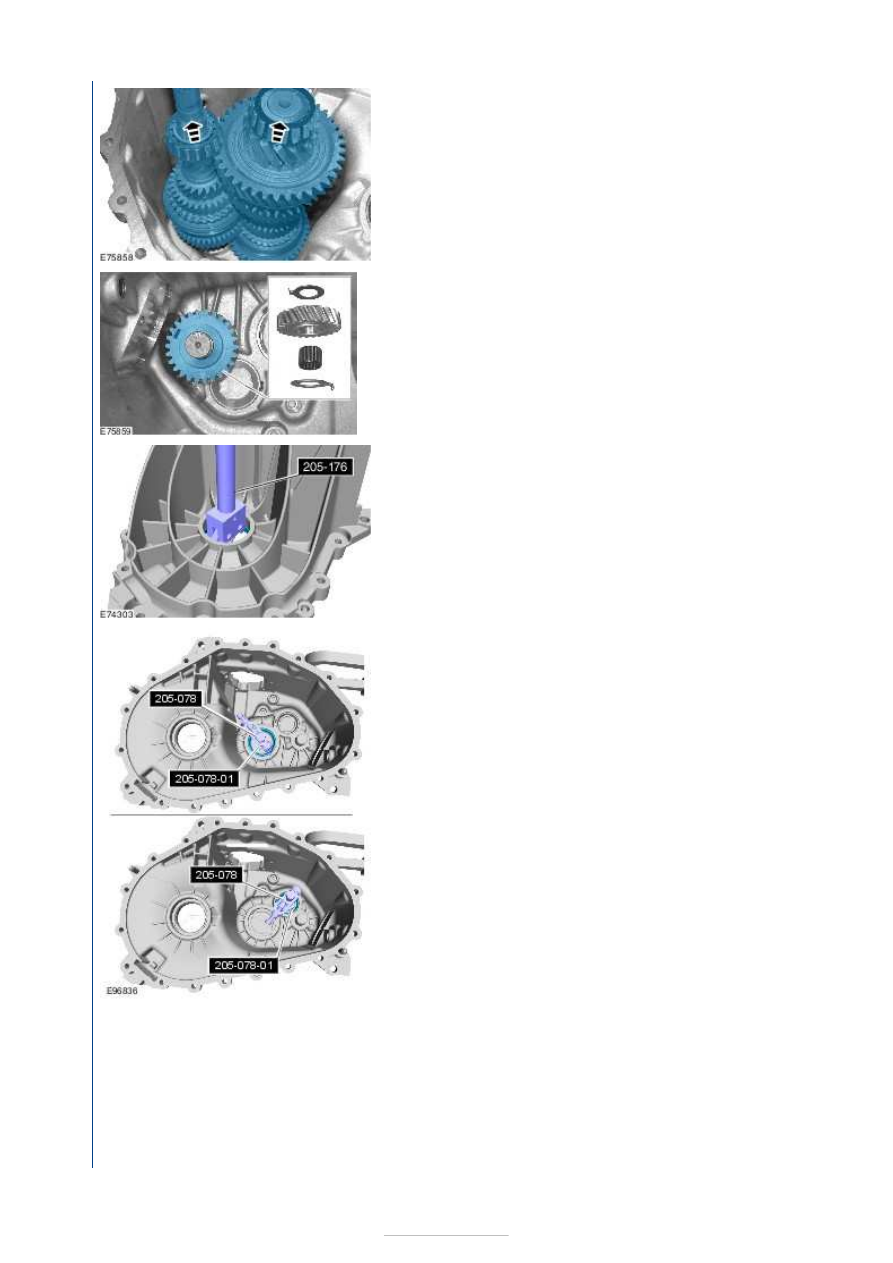

9.

NOTE: Marking the components makes installation easier.

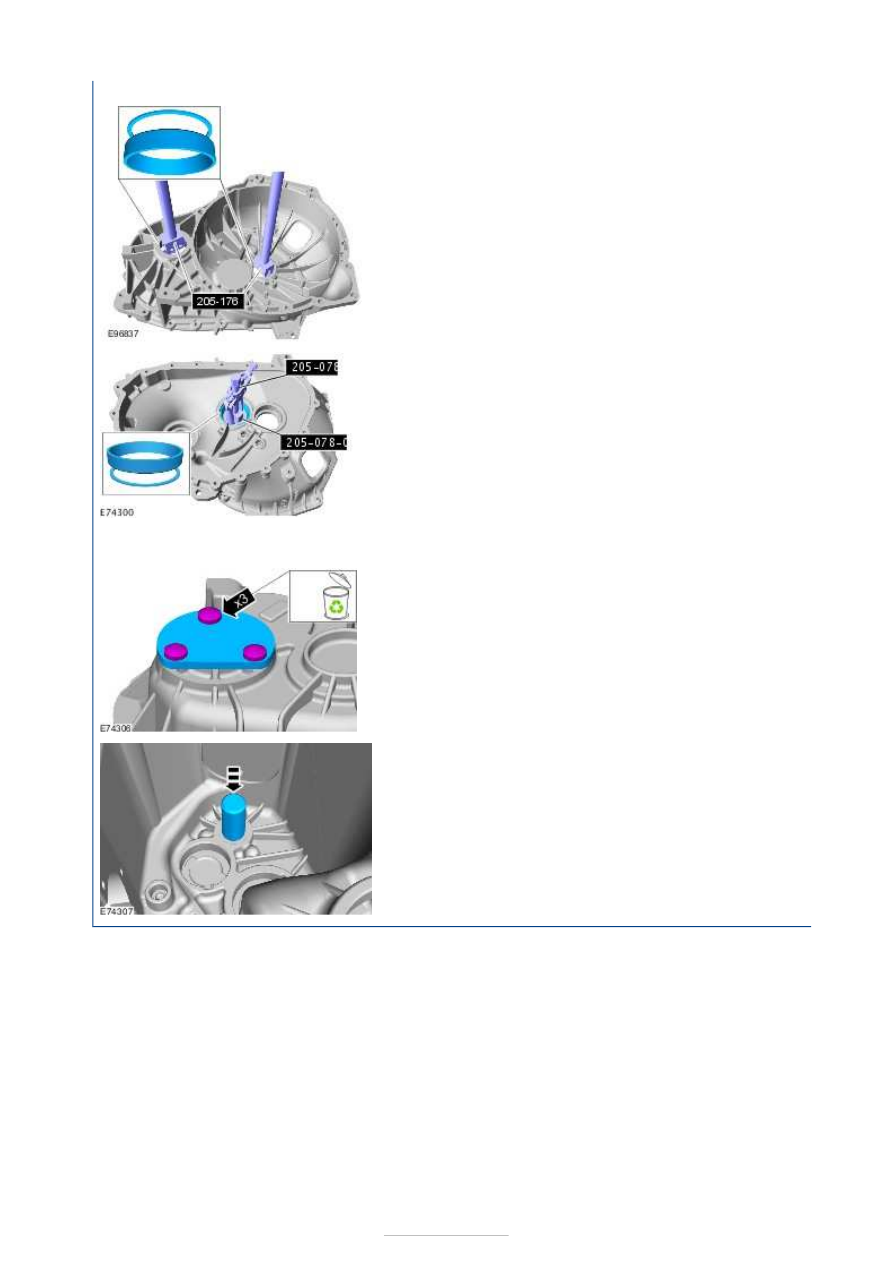

10. Special Tool(s):

205-176



11. Special Tool(s):

205-078

,

205-078-01



12. Special Tool(s):

205-176











13. Special Tool(s):

205-078

,

205-078-01



14. The following two steps should only be carried out if the reverse

gear idler shaft is damaged.

15.

16.









Manual Transmission/Transaxle - Vehicles
With: 5-Speed Manual Transaxle - MTX75
- Output Shaft

S-MAX/Galaxy 2006.5 (02/2006-)



Print



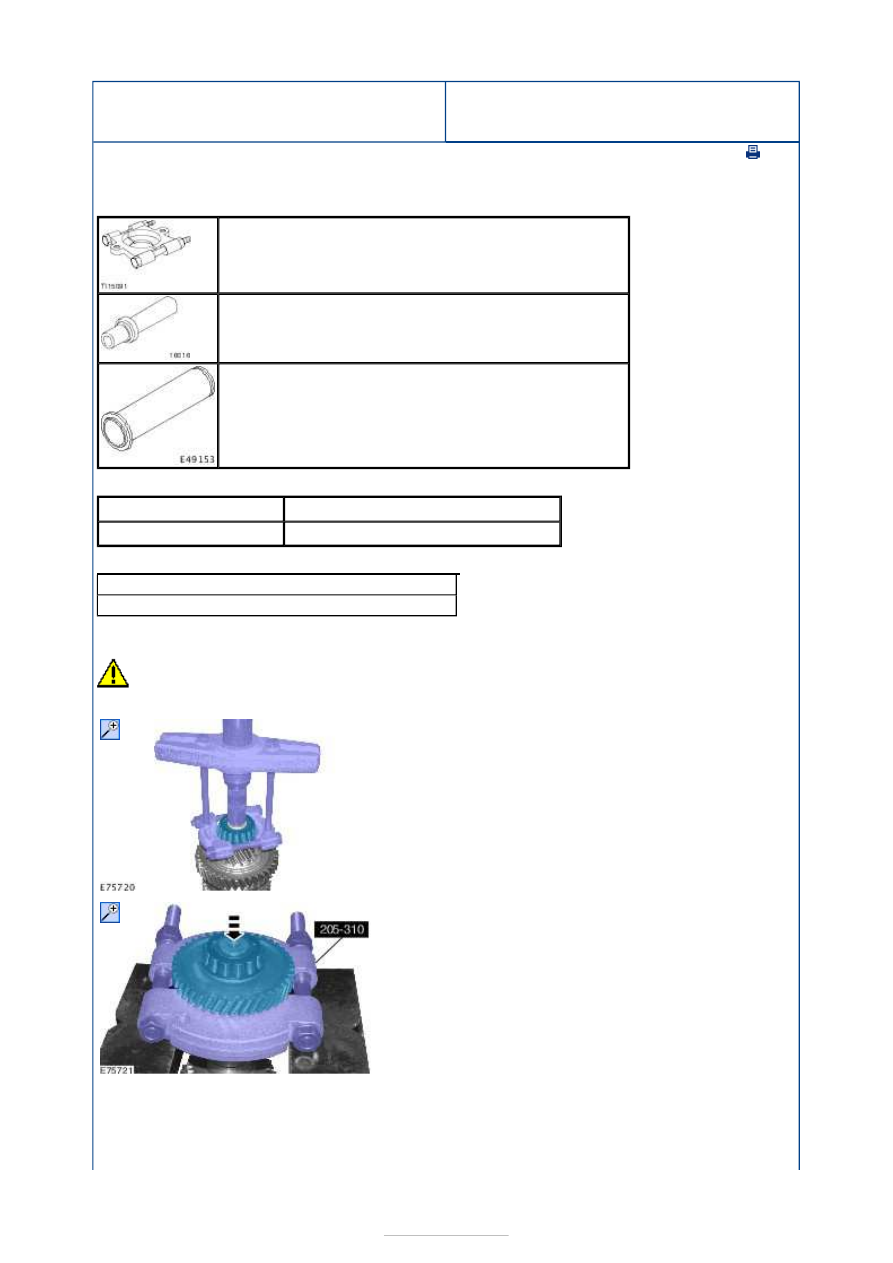

Disassembly and Assembly of Subassemblies

Special Tool(s)

Materials

General Equipment

Disassembly

CAUTION: Use vise jaw protectors.

205-310
Remover, Bearing/Gear

308-046
Installer, Transmission Extension Housing Bushing/Seal

308-605
Installer, Input Shaft Seal

Name

Specification

Transmission Oil 75W FE WSS-M2C200-D2 / 7U7J-M2C200-BA

Hydraulic press
Puller

1. Clamp the output shaft in a vise.

2. Only remove the bearing if it is to be renewed.

General Equipment:

Puller



3. Special Tool(s):

205-310



General Equipment:

Hydraulic press

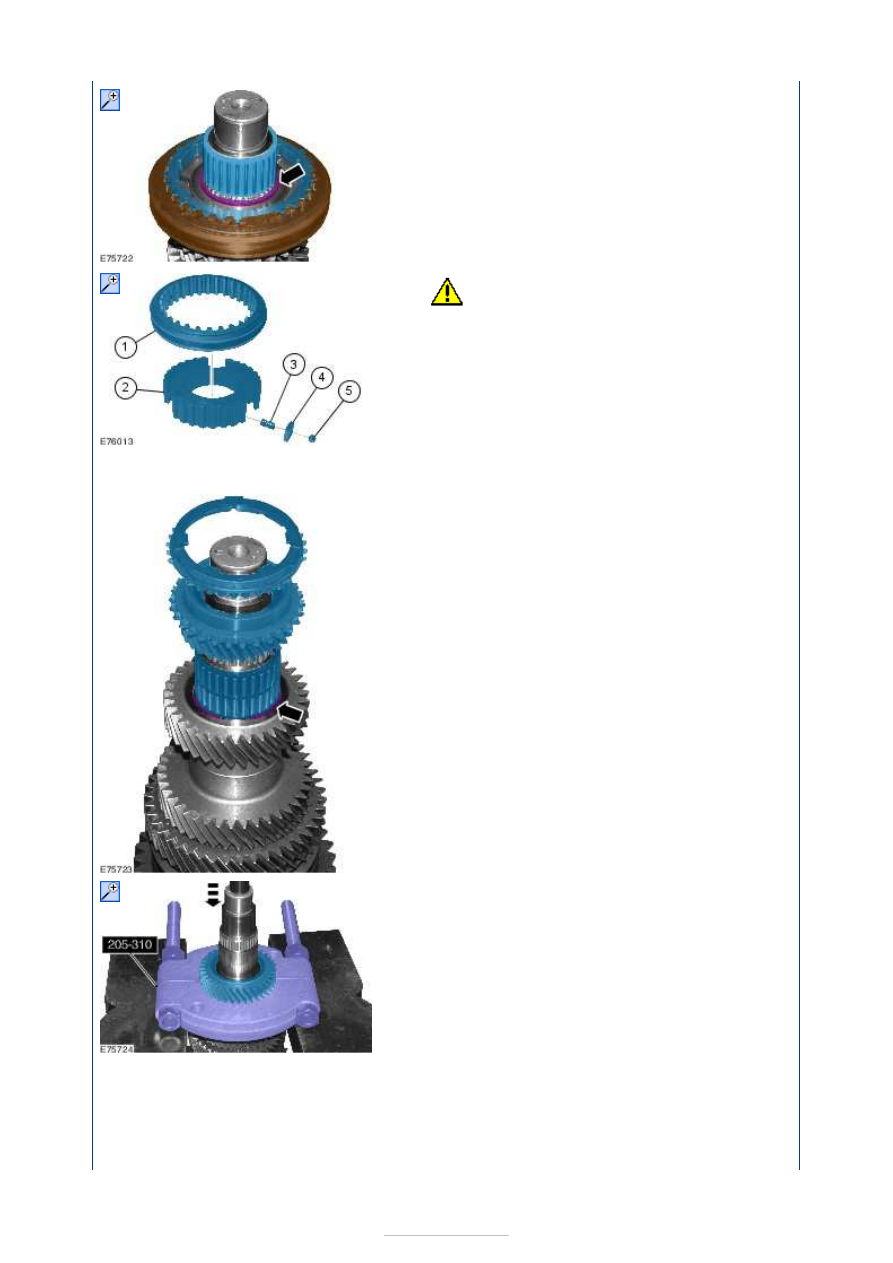

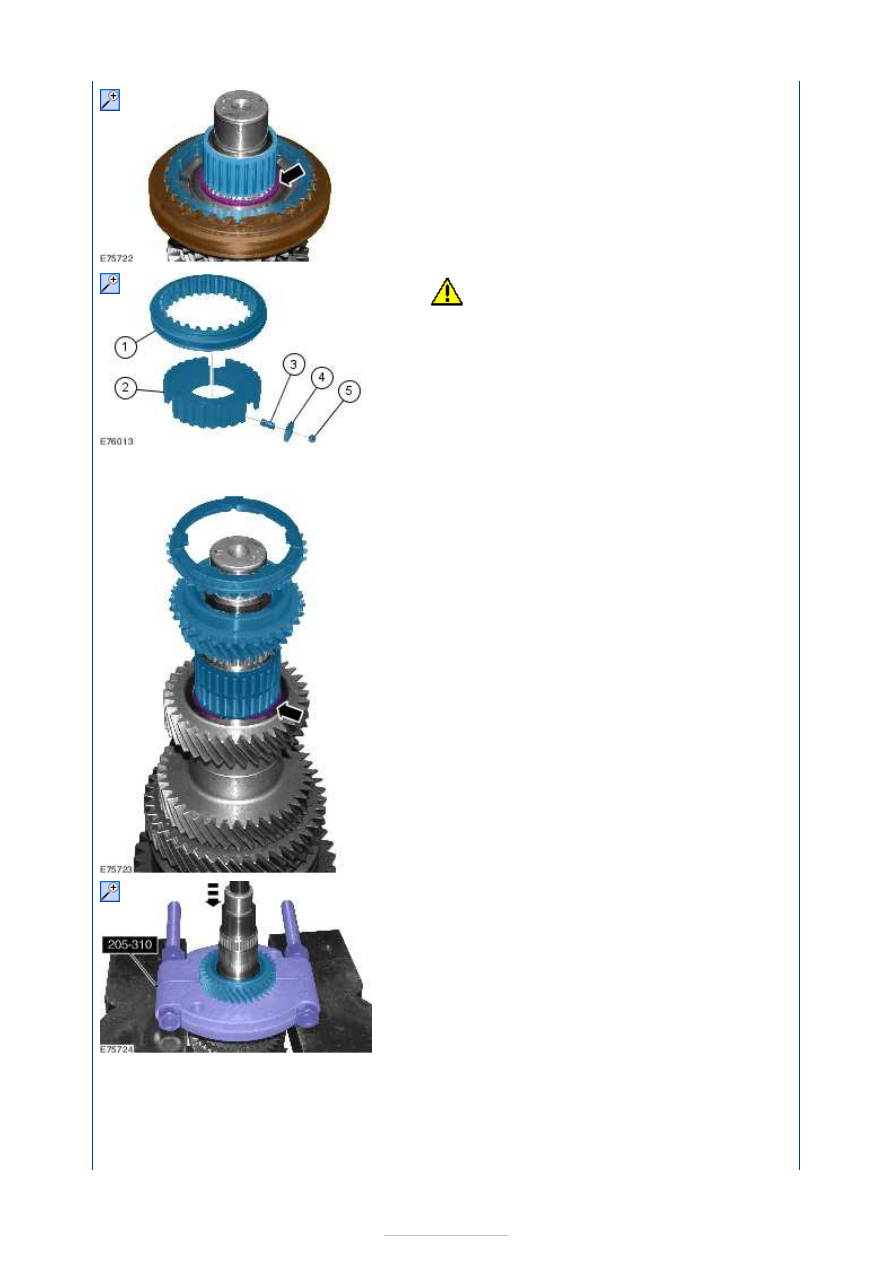

4. Discard the snap ring.











5.

CAUTION: The detent balls are spring-

loaded. Take care when removing the
selector ring from the synchronizer hub.
NOTE: Note the position of each component
before removal.

Disassemble the following items:

1. Selector ring
2. Synchronizer body
3. Compression springs
4. Blocker bars
5. Detent balls

6. Discard the snap ring.

7. Special Tool(s):

205-310



General Equipment:

Hydraulic press



8. General Equipment:

Hydraulic press



General Equipment:

Puller
