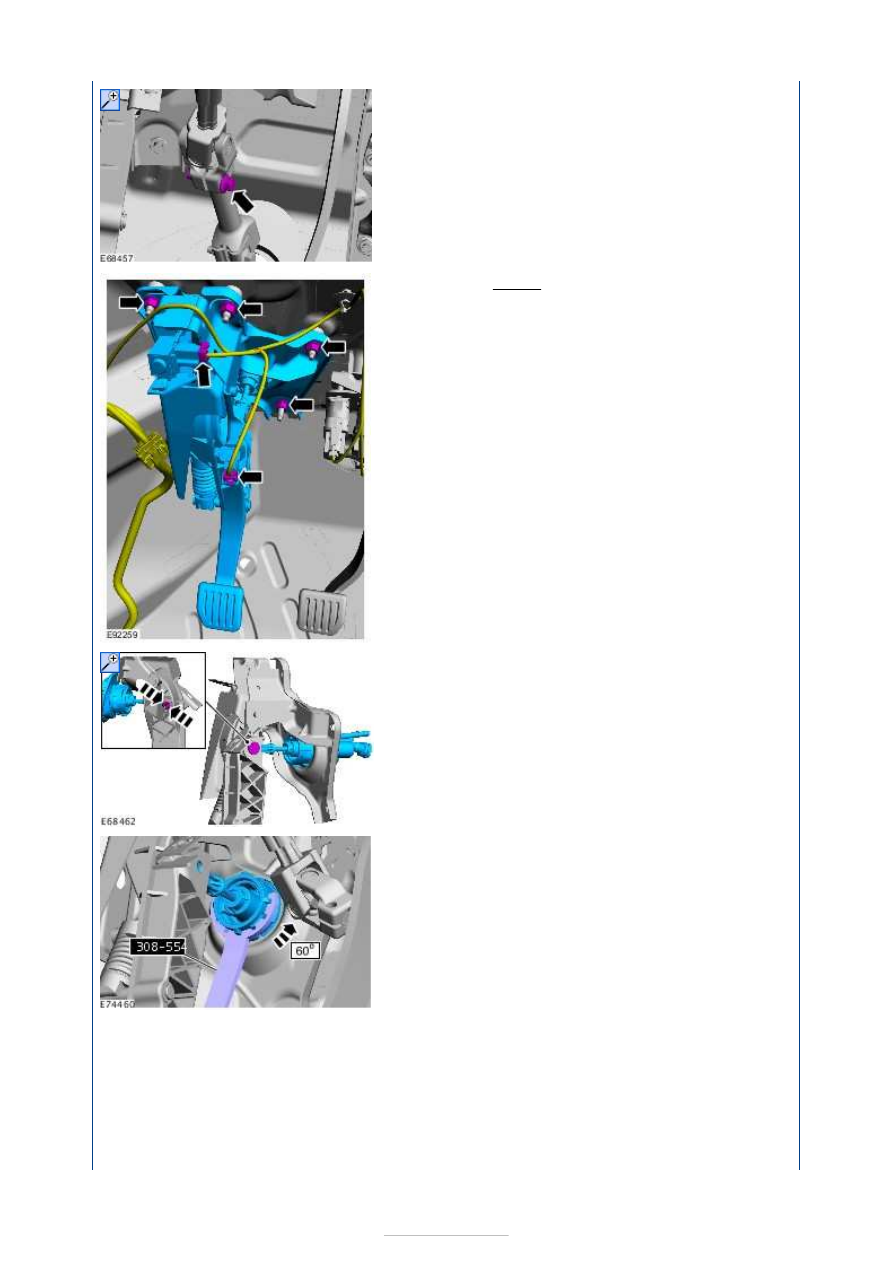

Ford Galaxy / Ford S-MAX. Manual - part 506

12. Torque: 28 Nm

13.

14. Special Tool(s):

308-554



15.









Installation

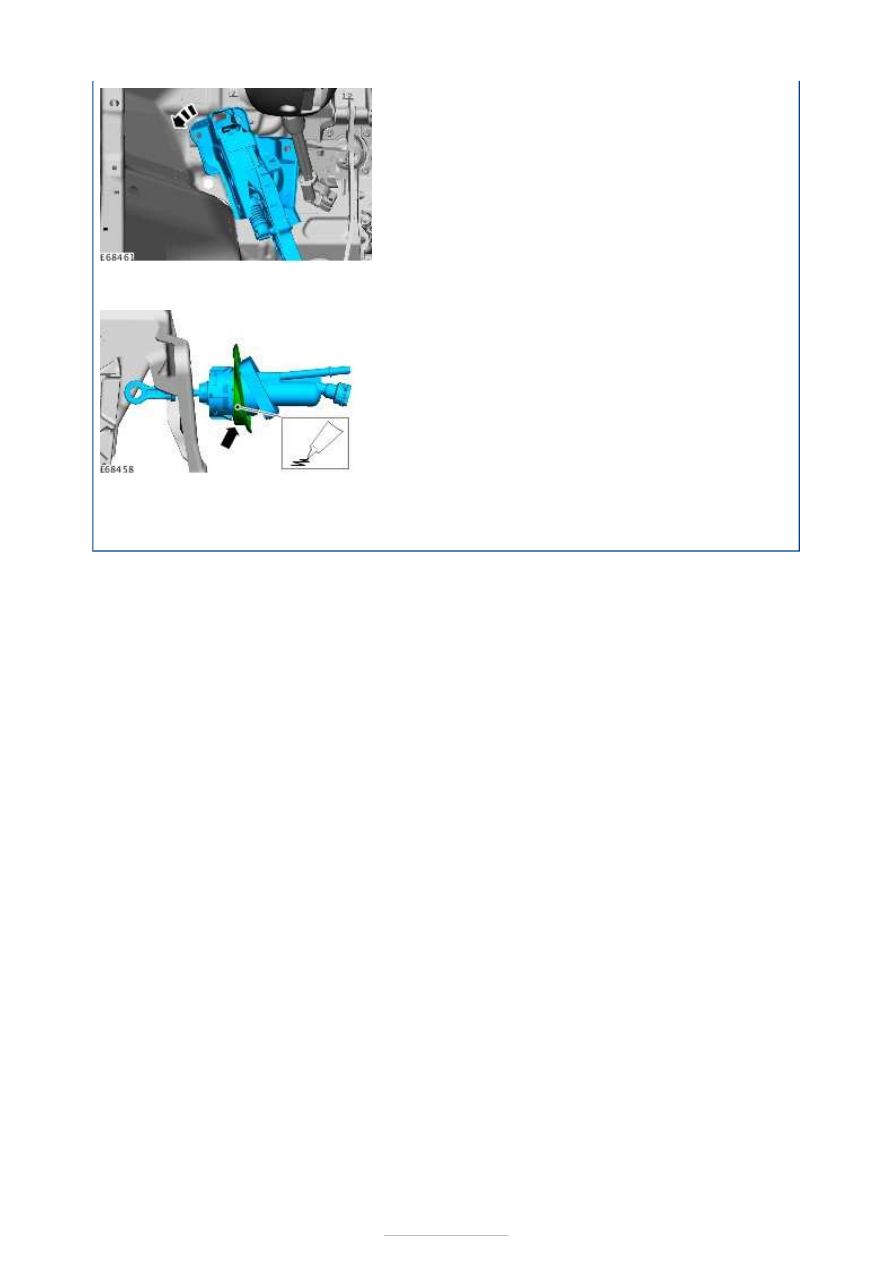

1. Coat the clutch master cylinder gaiter with

grease before installing.

Material:

Grease O-LI (WSD-M1C230-A / 95SX-

M1C230-CA)



2. To install, reverse the removal procedure.

3. Refer to: Kupplungssystem entlüften (308-00,

General Procedures).





Clutch Controls - Vehicles With: 5-Speed
Manual Transaxle - MTX75 - Clutch Slave
Cylinder

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Materials

General Equipment

Removal

Installation

Name

Specification

Flange Sealant - Anaerobic LR WSK-M2G348-A5 / 2U7J-M2G348-AA

Adhesive tape

1. Refer to:

Health and Safety Precautions

 (100-00

General Information, Description and Operation).

2. Remove the transmission.

Refer to:

Transmission - 1.8L Duratorq-TDCi

(Lynx) Diesel

 (308-03A Manual

Transmission/Transaxle - Vehicles With: 5-Speed
Manual Transaxle - MTX75, Removal).
Refer to:

Transmission - 2.0L Duratec-HE

(107kW/145PS) - MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4

 (308-03A Manual

Transmission/Transaxle - Vehicles With: 5-Speed
Manual Transaxle - MTX75, Removal).

3.

Wrap the input shaft splines with adhesive
tape to protect the input shaft oil seal from
damage.

General Equipment:

Adhesive tape



Discard the clutch slave cylinder bolts.
The clutch slave cylinder is to be reused
unless damaged

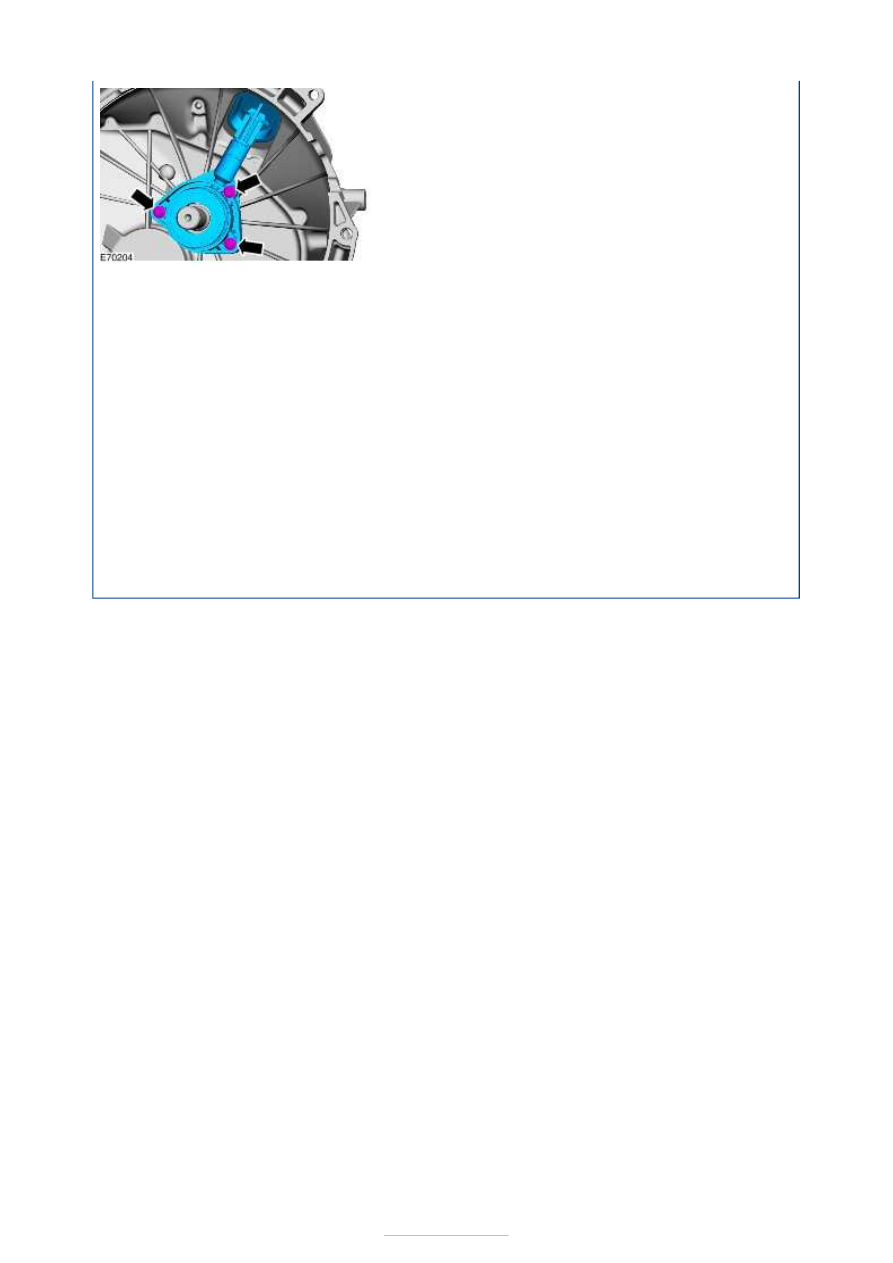

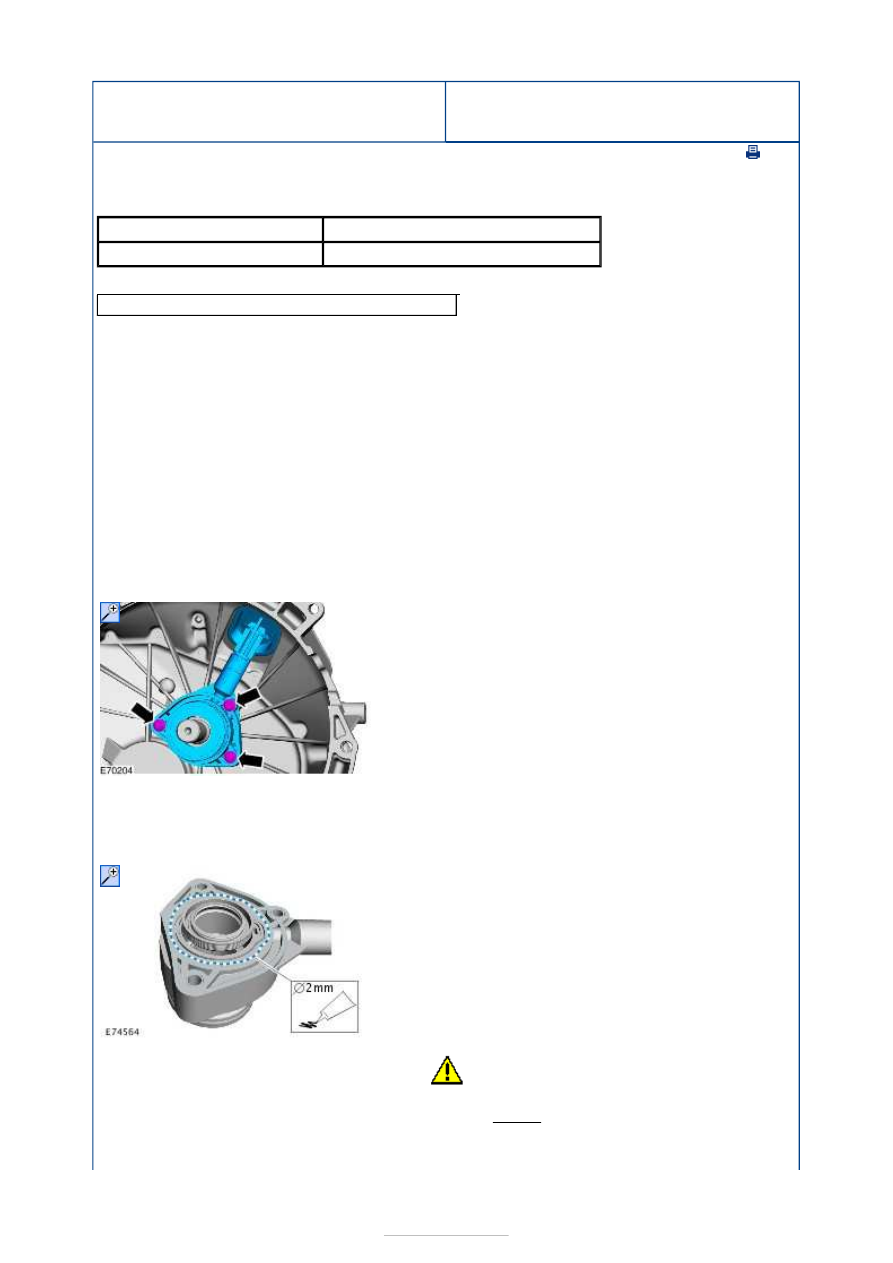

1. Wrap the input shaft splines with adhesive tape

to protect the input shaft oil seal from damage.

2. The clutch slave cylinder is to be reused unless

damaged

Material:

Flange Sealant - Anaerobic LR (WSK-

M2G348-A5 / 2U7J-M2G348-AA)



3.

CAUTION: Make sure that new bolts are

installed.

Torque:

11 Nm





4. Remove the adhesive tape from the input shaft

splines.

5. Install the transmission.

Refer to:

Transmission - 1.8L Duratorq-TDCi

(Lynx) Diesel

 (308-03A Manual

Transmission/Transaxle - Vehicles With: 5-Speed
Manual Transaxle - MTX75, Installation).
Refer to:

Transmission - 2.0L Duratec-HE

(107kW/145PS) - MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4

 (308-03A Manual

Transmission/Transaxle - Vehicles With: 5-Speed
Manual Transaxle - MTX75, Installation).

6. Bleed the clutch system.

Refer to: Clutch System Bleeding (308-00,
General Procedures).
