Clutch Controls - Vehicles With: 5-Speed
Manual Transaxle - MTX75 - Specifications

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Clutch Controls

Description

Functionality

Hydraulic

Adjustment

Automatic

Pedal travel (not adjustable)

144 ±3 mm

Clutch Controls - Vehicles With: 5-Speed
Manual Transaxle - MTX75 - Clutch
Controls

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Diagnosis and Testing

REFER to:

Manual Transaxle and Clutch

 (308-00 Manual Transmission/Transaxle and Clutch

- General Information, Diagnosis and Testing).

Clutch Controls - Vehicles With: 5-Speed
Manual Transaxle - MTX75 - Clutch Master
Cylinder

S-MAX/Galaxy 2006.5 (02/2006-)



Print



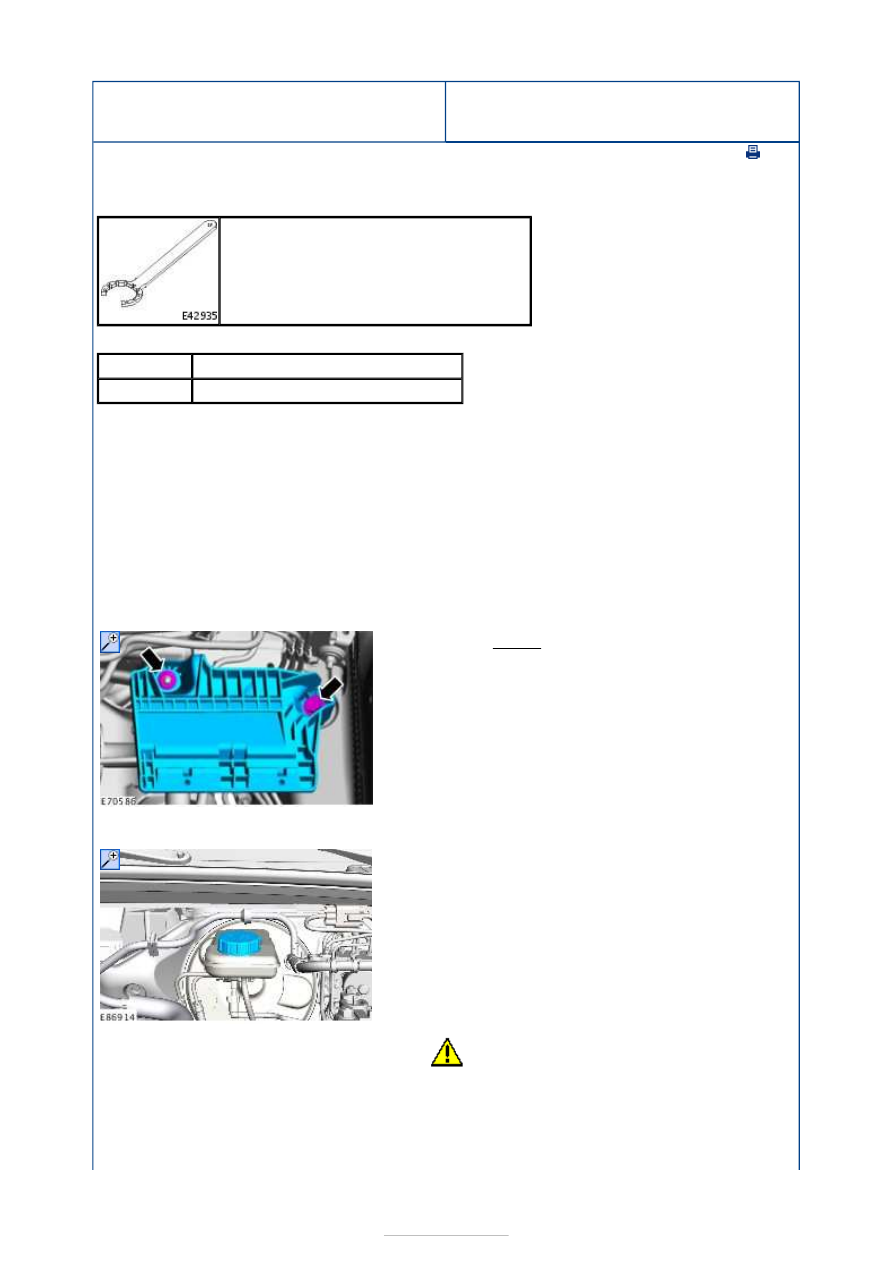

Removal and Installation

Special Tool(s)

Materials

Removal

NOTE: Removal steps in this procedure may contain installation details.

All vehicles

LHD Vehicles

All vehicles

308-554
Remover/Installer, Clutch Master Cylinder

Name

Specification

Grease O-LI WSD-M1C230-A / 95SX-M1C230-CA

1. Refer to:

Brake System Health and Safety

Precautions

 (100-00 General Information,

Description and Operation).

2. Refer to:

Battery

 (414-01 Battery, Mounting and

Cables, Removal and Installation).

3. Torque: 10 Nm

4. Extract brake fluid from the brake fluid reservoir

until the level reaches the MIN mark.

5.

CAUTION: Make sure that all openings

are sealed.







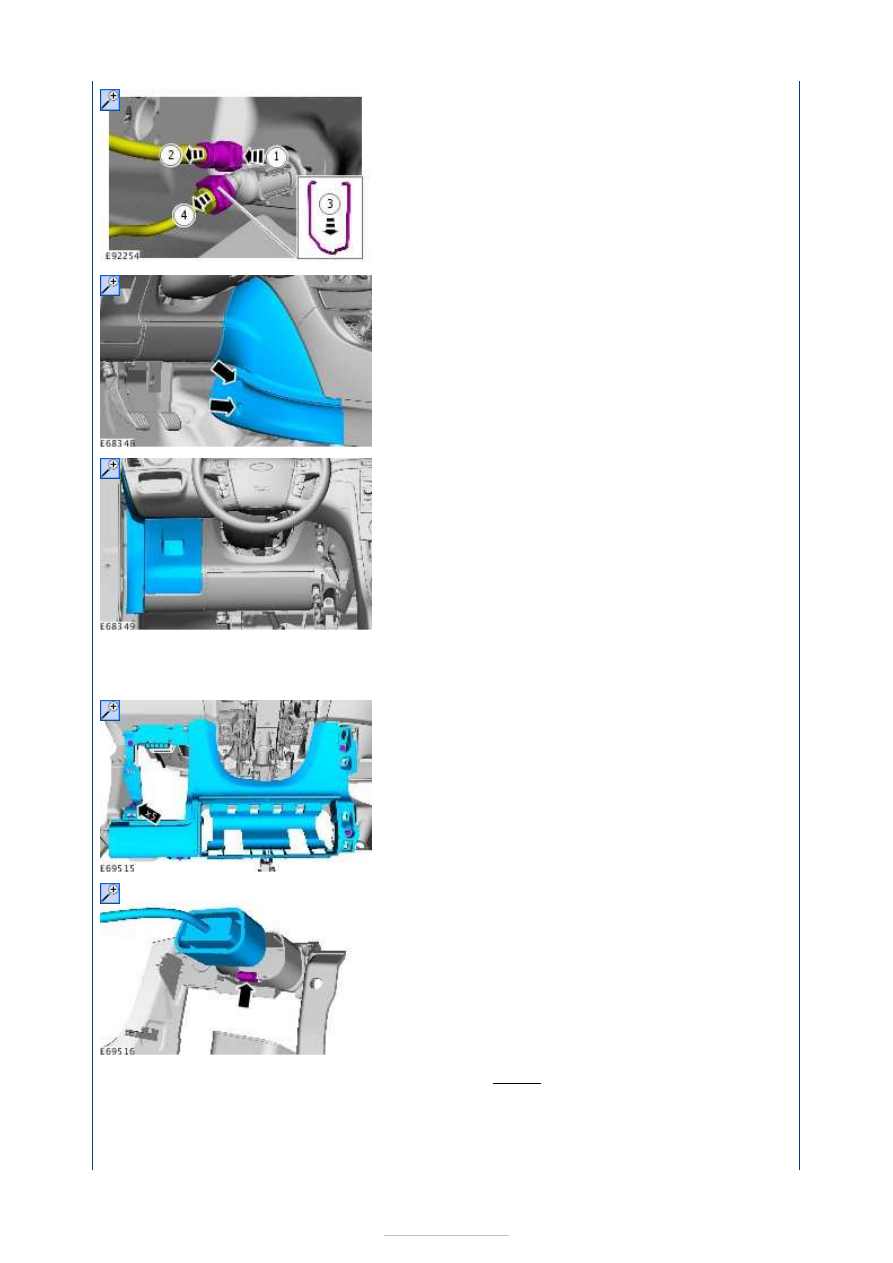

6.

7.

8. Refer to:

Driver Lower Air Bag Module

 (501-20B

Supplemental Restraint System, Removal and
Installation).

9.

10.

11. Torque: 28 Nm
