Clutch - Vehicles With: 6-Speed Manual
Transaxle - M66 - Specifications

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Technical Data and Specifications

* Clamp the clutch disc hand-tight in the area of the friction linings.

** If the minimum thickness has been reached, the clutch disc must be renewed.

Clamped thickness - clutch plate *

Nominal thickness

Minimum thickness **

mm

inches

mm

inches

2.5L Engine

8.40

0.33

5.90

0.23

Clutch - Vehicles With: 6-Speed Manual
Transaxle - M66 - Clutch

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Diagnosis and Testing

REFER to:

Manual Transaxle and Clutch

 (308-00 Manual Transmission/Transaxle and Clutch

- General Information, Diagnosis and Testing).

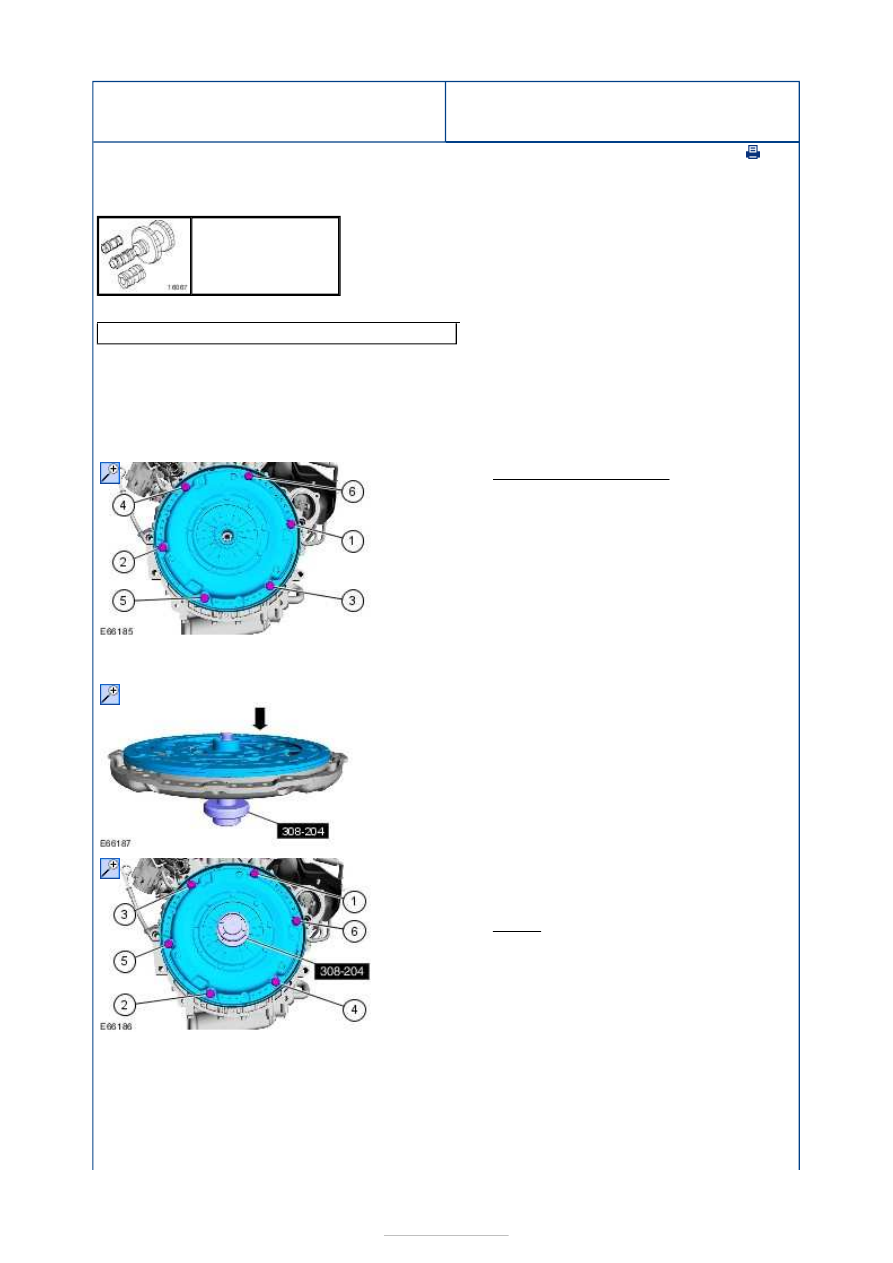

Clutch - Vehicles With: 6-Speed Manual
Transaxle - M66 - Clutch Disc and
Pressure Plate

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

General Equipment

Removal

Installation

Vehicles with electronic parking brake (EPB)

308-204
Aligner, Clutch Disc

Ford diagnostic equipment

1. Refer to:

Transmission - 2.5L Duratec

(162kW/220PS) - VI5

 (308-03C Manual

Transmission/Transaxle - Vehicles With: 6-Speed
Manual Transaxle - M66, Removal).

2. Loosen: Each bolt by two turn(s)

1. Special Tool(s):

308-204



2. Tighten each bolt 2 turns at a time.

Special Tool(s):

308-204



Torque:

23 Nm

3. Refer to:

Transmission - 2.5L Duratec

(162kW/220PS) - VI5

 (308-03C Manual

Transmission/Transaxle - Vehicles With: 6-Speed
Manual Transaxle - M66, Installation).









4. Configure the electronic parking brake.

General Equipment:

Ford diagnostic equipment



5. Carry out a parking brake Function Test.

General Equipment:

Ford diagnostic equipment
