Ford Galaxy / Ford S-MAX. Manual - part 502

Clutch - Vehicles With: 5-Speed Manual
Transaxle - MTX75 - Specifications

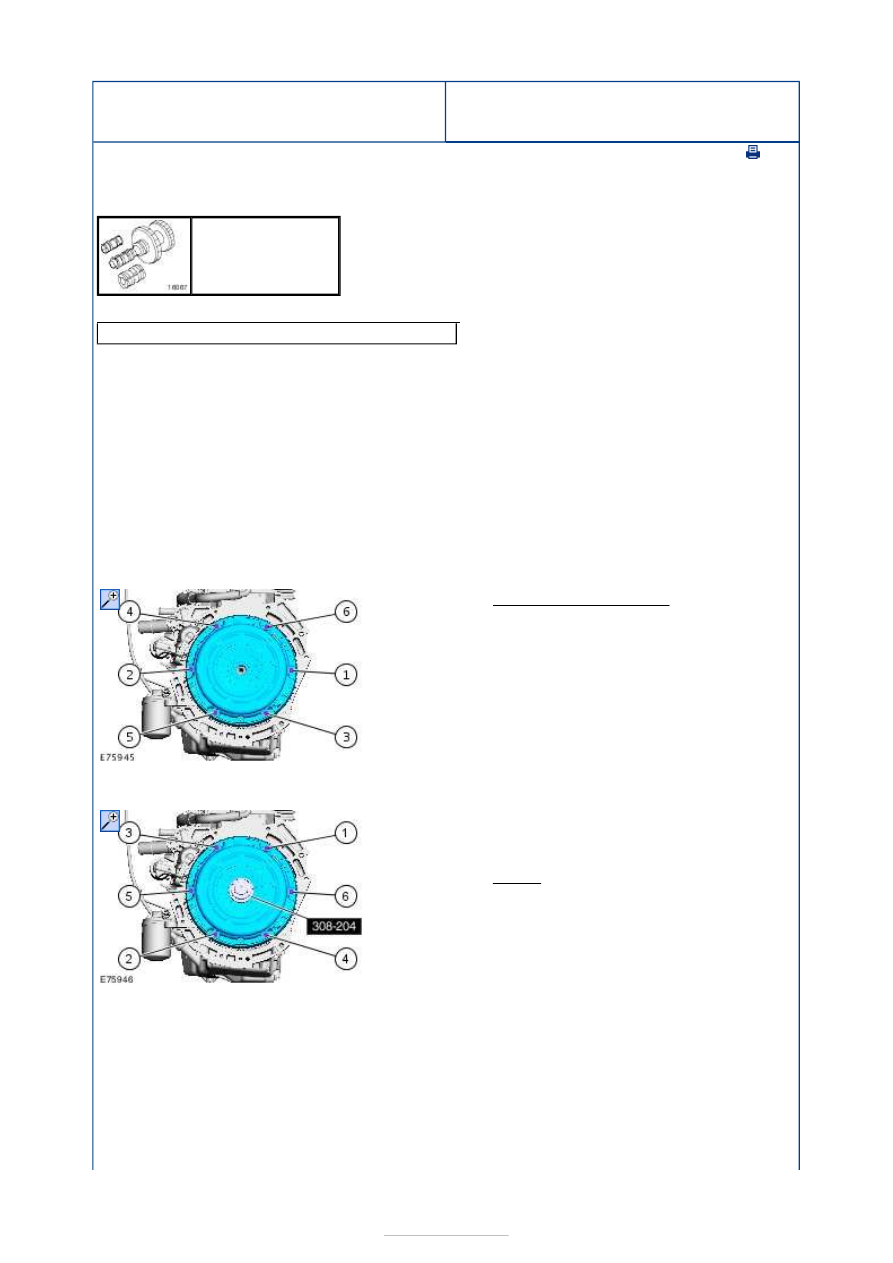

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Technical Data and Specifications

* Clamp the clutch disc hand-tight in the area of the friction linings.

** If the minimum thickness has been reached, the clutch disc must be renewed.

Clamped thickness - clutch plate *

Nominal thickness

Minimum thickness **

mm

inch

mm

inch

1.8L diesel engine

7.30

0.29

5.00

0.20

2.0L engine

8.20

0.32

5.70

0.22

Clutch - Vehicles With: 5-Speed Manual
Transaxle - MTX75 - Clutch

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Diagnosis and Testing

REFER to:

Manual Transaxle and Clutch

 (308-00 Manual Transmission/Transaxle and Clutch

- General Information, Diagnosis and Testing).

Clutch - Vehicles With: 5-Speed Manual
Transaxle - MTX75 - Clutch Disc and
Pressure Plate

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

General Equipment

Removal

Installation

308-204
Aligner, Clutch Disc

Ford diagnostic equipment

1. Remove the transmission.

Refer to:

Transmission - 1.8L Duratorq-TDCi

(Lynx) Diesel

 (308-03A Manual

Transmission/Transaxle - Vehicles With: 5-Speed
Manual Transaxle - MTX75, Removal).
Refer to:

Transmission - 2.0L Duratec-HE

(107kW/145PS) - MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4

 (308-03A Manual

Transmission/Transaxle - Vehicles With: 5-Speed
Manual Transaxle - MTX75, Removal).

2. Loosen: Each bolt by two turn(s)

1. Tighten each bolt by two turns.

Special Tool(s):

308-204



Torque:

29 Nm

2. Install the transmission.

Refer to:

Transmission - 1.8L Duratorq-TDCi

(Lynx) Diesel

 (308-03A Manual

Transmission/Transaxle - Vehicles With: 5-Speed
Manual Transaxle - MTX75, Installation).
Refer to:

Transmission - 2.0L Duratec-HE

(107kW/145PS) - MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4

 (308-03A Manual







Fahrzeuge mit elektronischer Feststellbremse (EPB)

Transmission/Transaxle - Vehicles With: 5-Speed
Manual Transaxle - MTX75, Installation).

3. Elektronische Feststellbremse konfigurieren.

General Equipment:

Ford diagnostic equipment



4. Carry out a parking brake Function Test.

General Equipment:

Ford diagnostic equipment
