Ford Galaxy / Ford S-MAX. Manual - part 475

Electronic Engine Controls - 1.8L
Duratorq-TDCi (74kW/100PS) -
Lynx/1.8L Duratorq-TDCi (92kW/125PS)
- Lynx - Clutch Pedal Position (CPP)
Sensor

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

Removal

NOTE: Removal steps in this procedure may contain installation details.

Left-hand drive vehicles

All vehicles

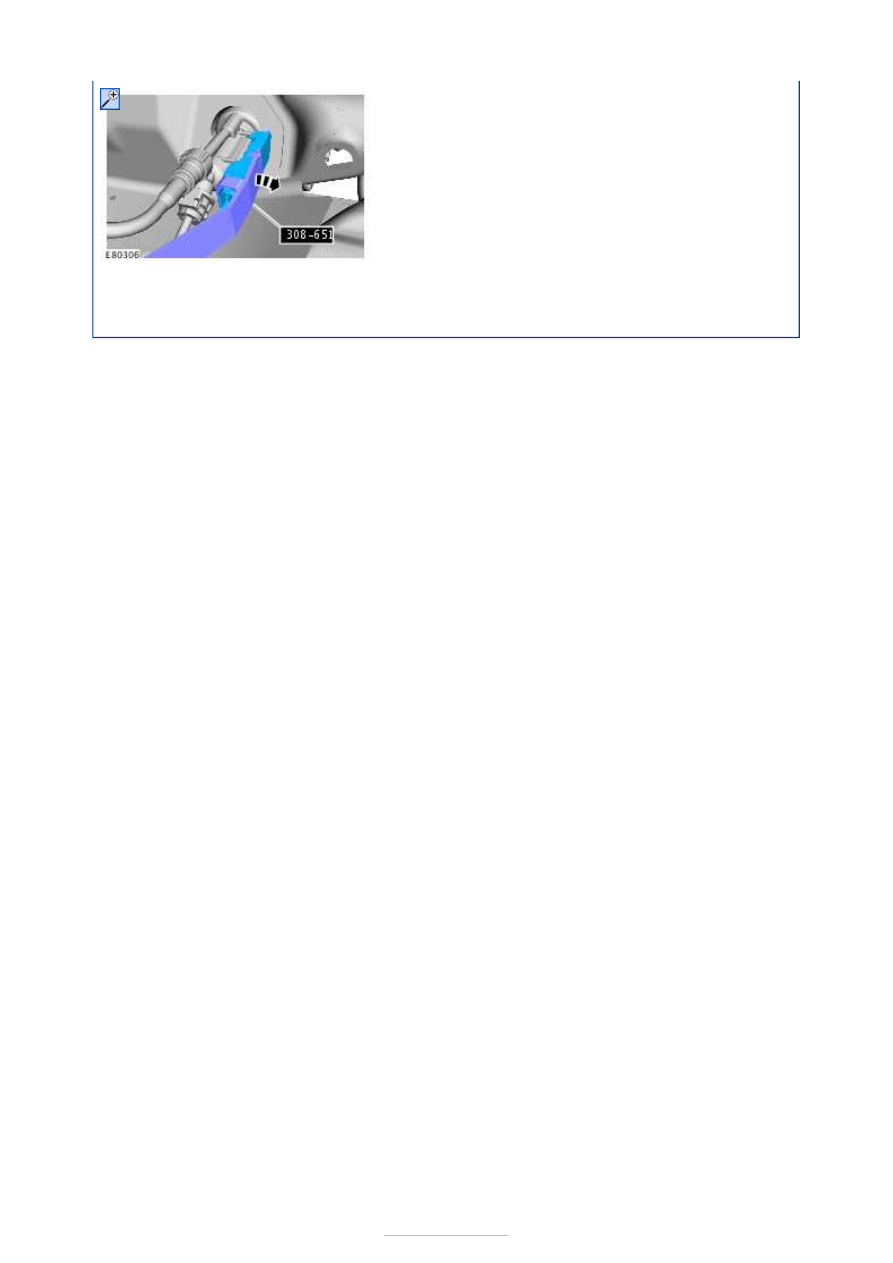

308-651
Installer, Clutch Master Cylinder Sensor

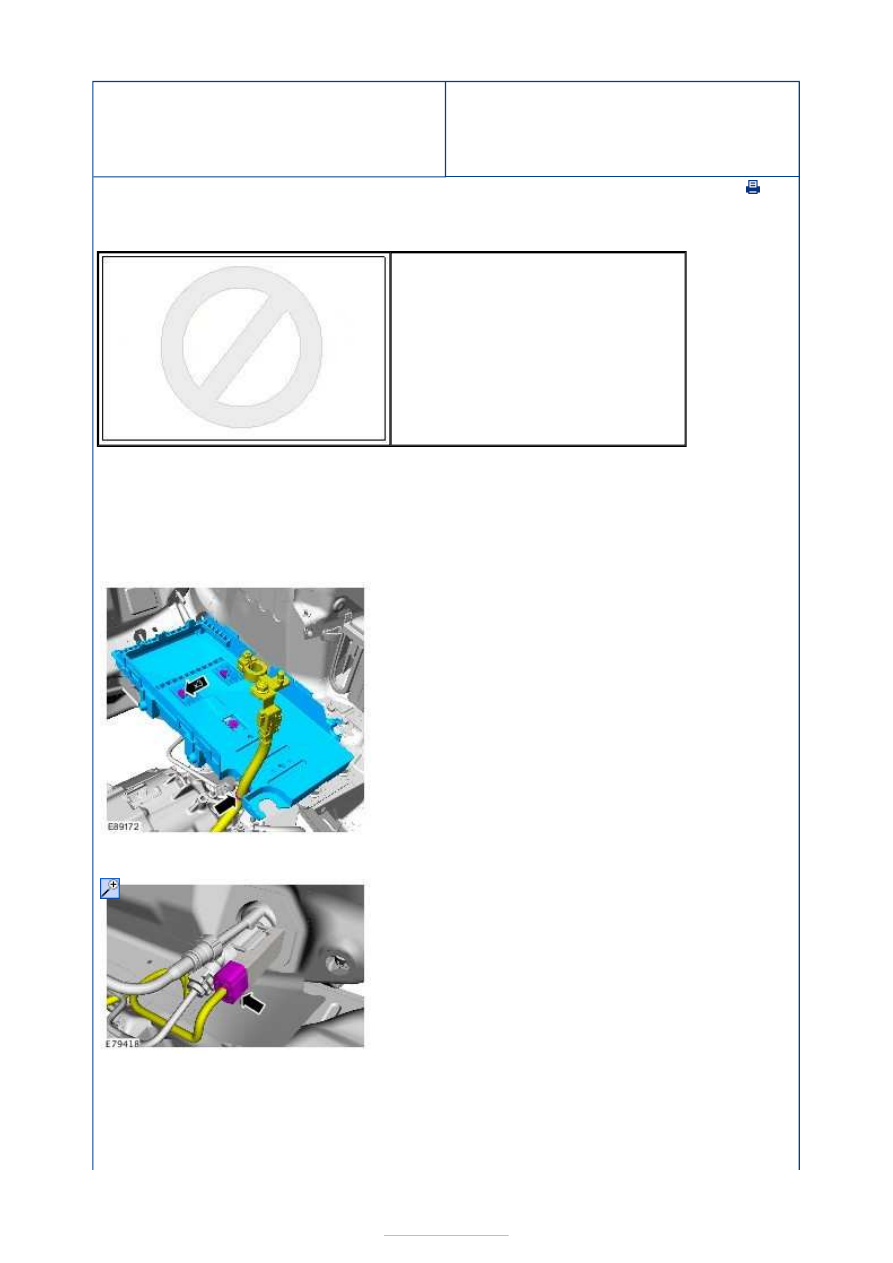

1. Refer to:

Battery

 (414-01 Battery, Mounting and

Cables, Removal and Installation).

2.

3.

4. Remove the Special Tool(s):

308-651









Installation

1. To install, reverse the removal procedure.



Electronic Engine Controls - 1.8L Duratorq-
TDCi (74kW/100PS) - Lynx/1.8L
Duratorq-TDCi (92kW/125PS) - Lynx -
Powertrain Control Module (PCM)

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

Removal

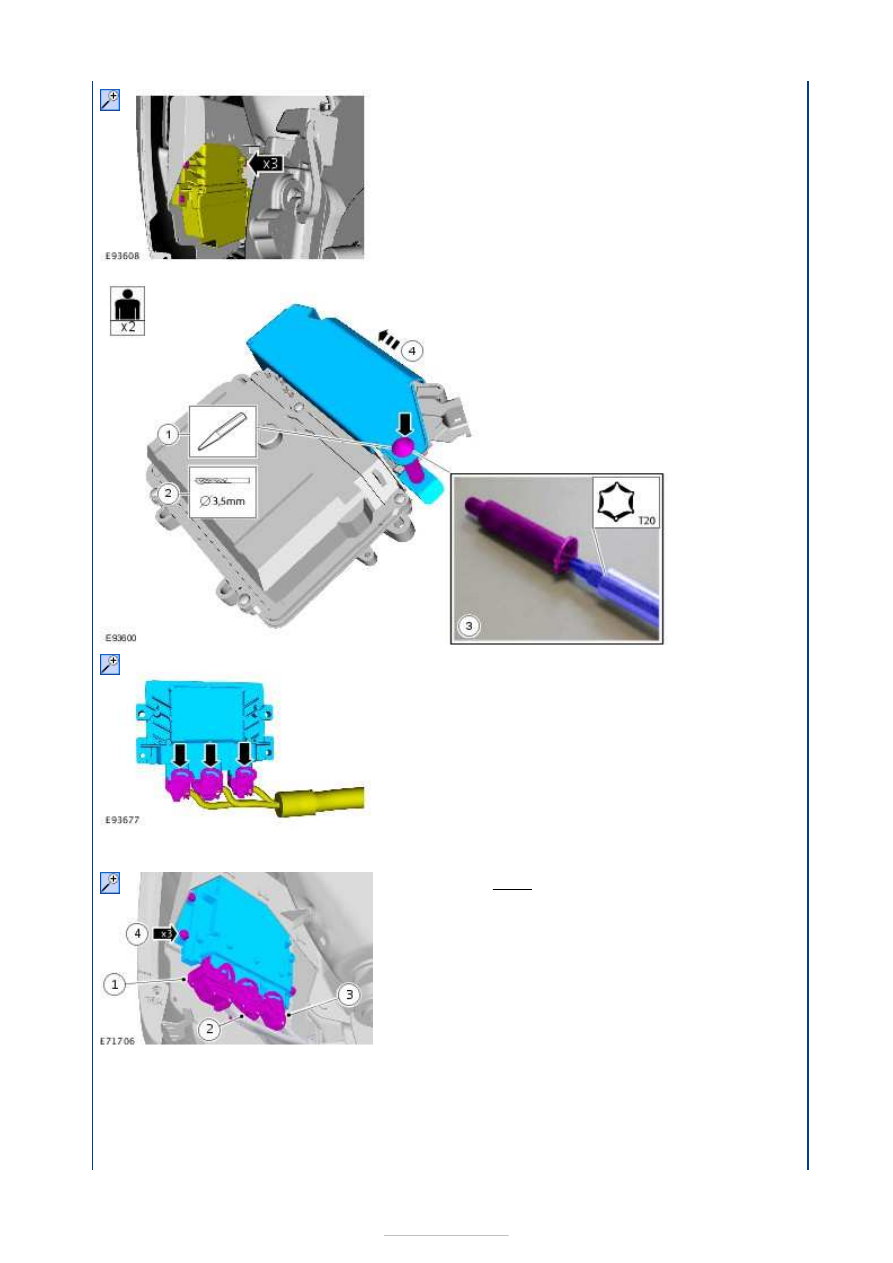

Vehicles with PCM security shield

3.5 mm drill bit
Center punch
Ford diagnostic equipment

1.

NOTE: This step is only necessary when
installing a new component.

Download the PCM and throttle body configuration
information into the diagnostic tool, using the
Programmable Modules Installation routine.

General Equipment:

Ford diagnostic equipment



2. Refer to:

Battery Disconnect and Connect

 (414-01

Battery, Mounting and Cables, General
Procedures).

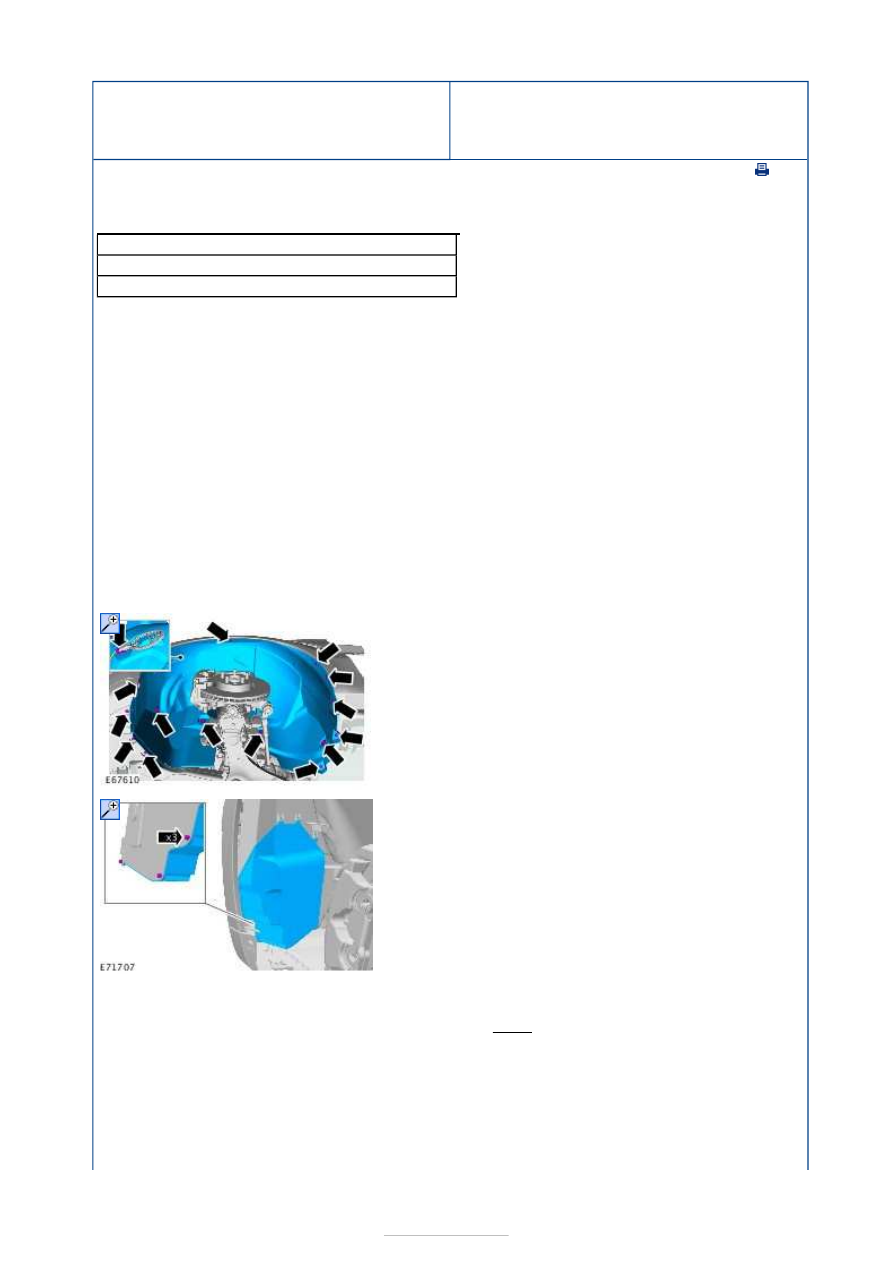

3. Left-hand side wheel and tire.

Refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

4.

5.

6. Torque: 3 Nm





Vehicles without PCM security shield

Installation

Vehicles with PCM security shield

7. General

Equipment:

Center
punch



General
Equipment:

3.5 mm
drill bit



8.

9. Torque: 3 Nm

1. To install, reverse the removal procedure.
