Ford Galaxy / Ford S-MAX. Manual - part 474

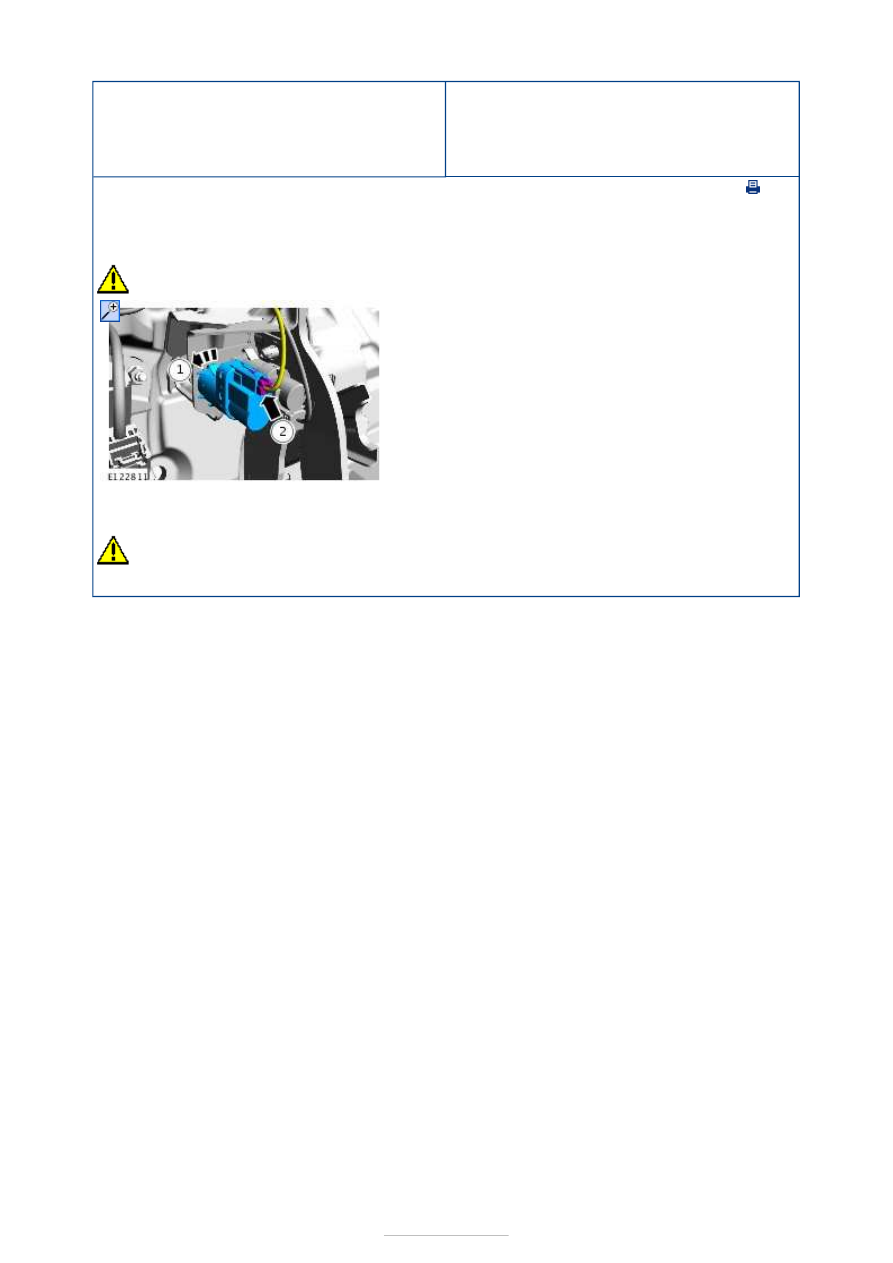

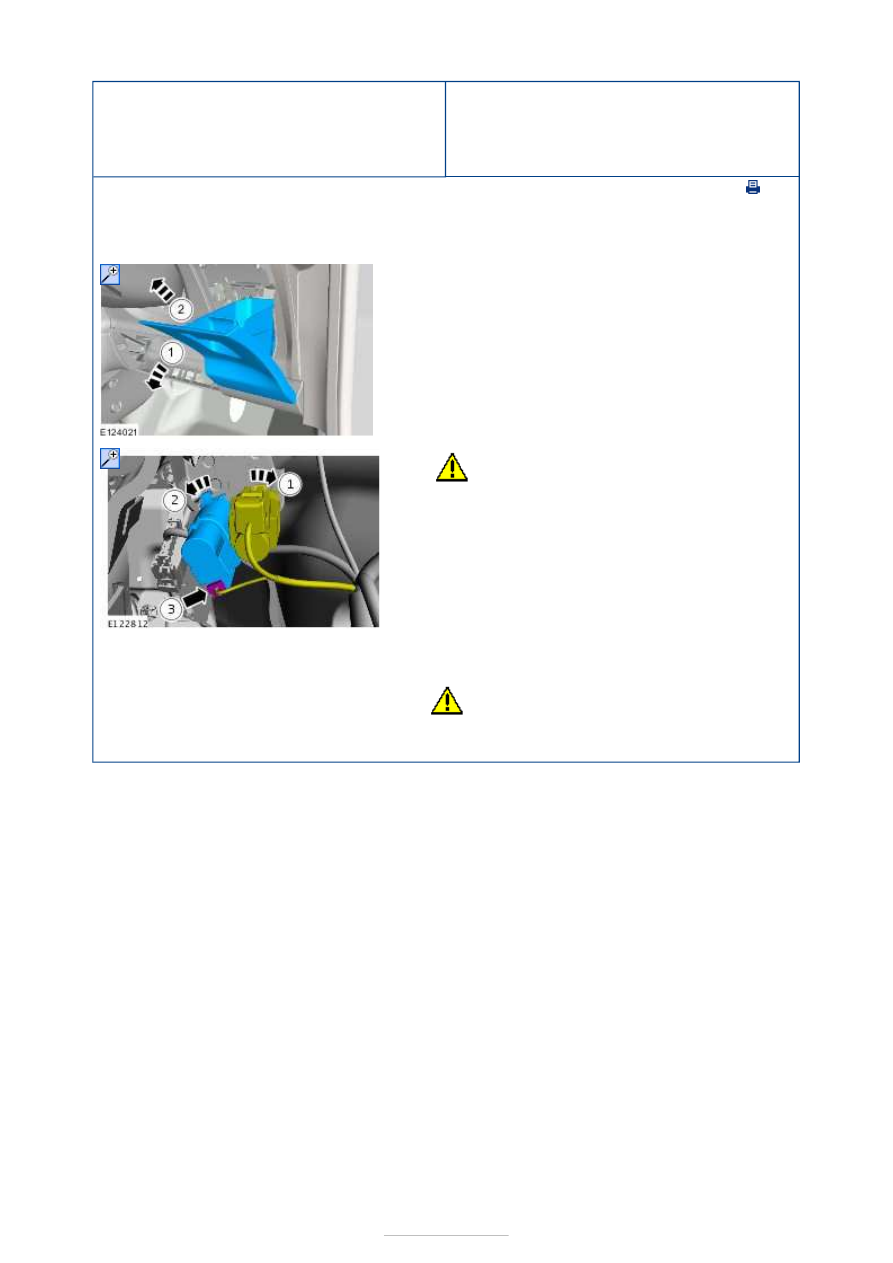

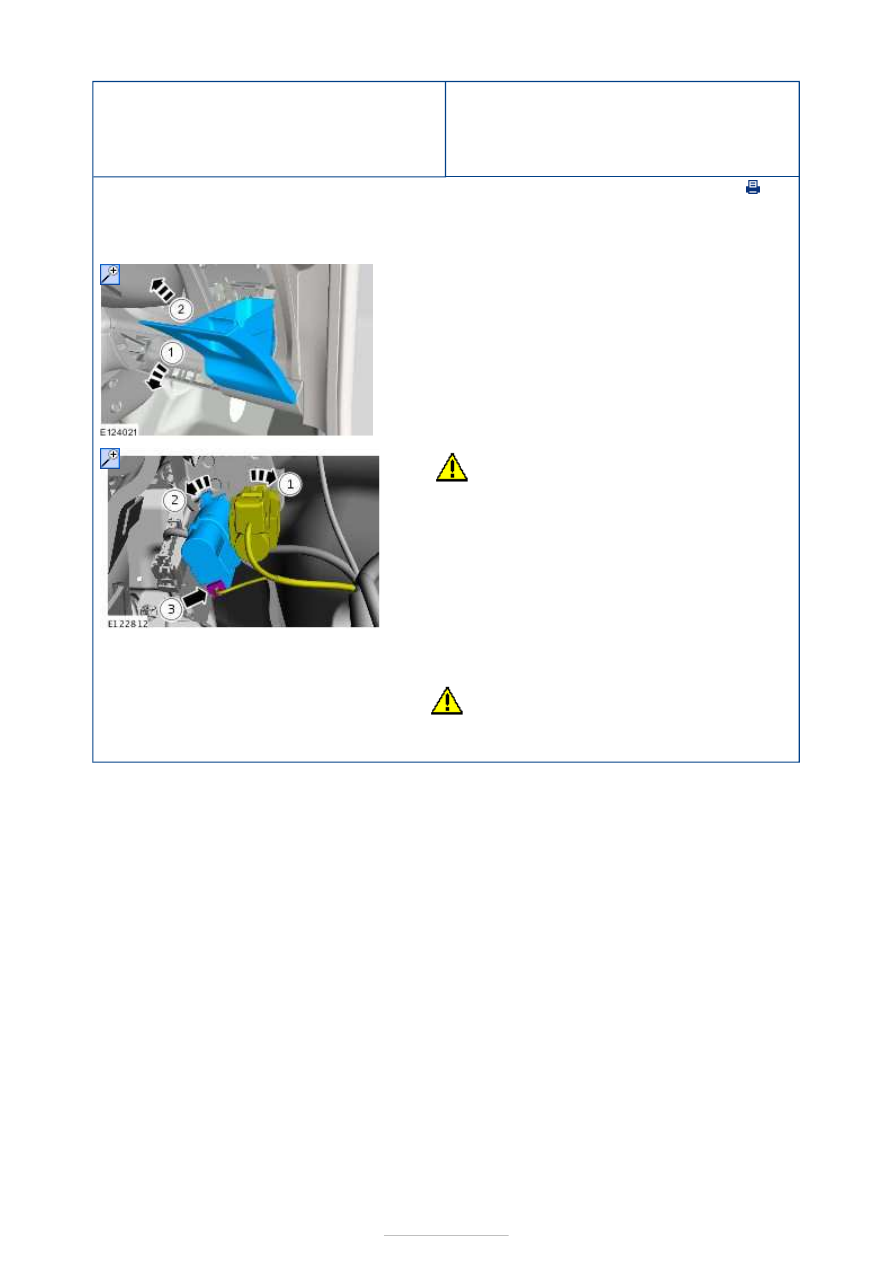

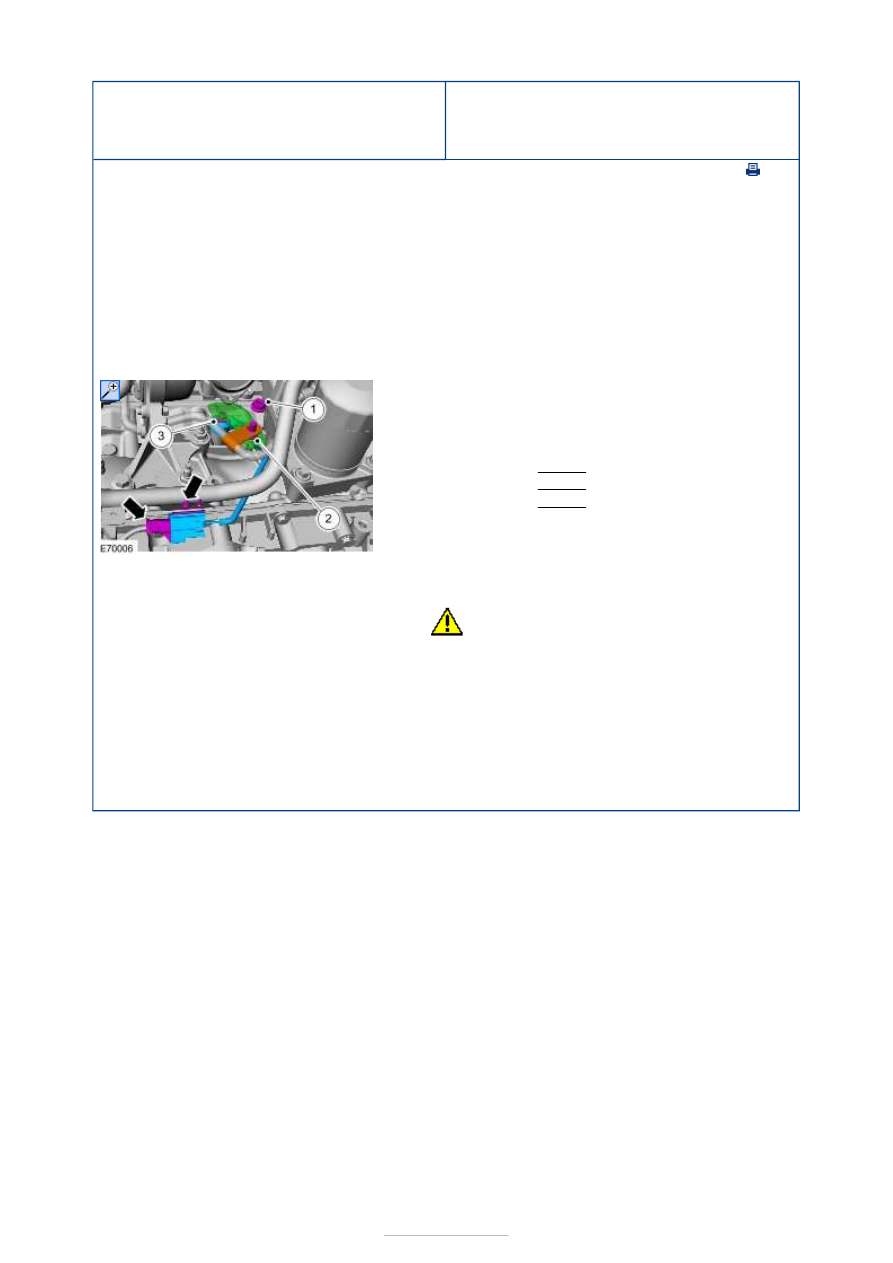

Electronic Engine Controls - 1.8L
Duratorq-TDCi (74kW/100PS) -
Lynx/1.8L Duratorq-TDCi (92kW/125PS)
- Lynx - Knock Sensor (KS)

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Remove the catalytic converter.

Refer to:

Catalytic Converter

 (309-00D Exhaust

System - 1.8L Duratorq-TDCi (74kW/100PS) -
Lynx/1.8L Duratorq-TDCi (92kW/125PS) - Lynx,
Removal and Installation).

2.

NOTE: Note the position of the component
before removal.

1. Discard the nut.

Torque:

18 Nm

2. Torque: 23 Nm
3. Torque: 20 Nm

1.

CAUTION: A new component may be

supplied with a longer cable than the one
removed. Make sure that the cable cannot be
damaged or cause a noise, vibration or
harshness (NVH) concern.
NOTE: Make sure that the sensor is installed
in the same location as when removed.
NOTE: Make sure that a new component is
installed.

To install, reverse the removal procedure.



Electronic Engine Controls - 1.8L
Duratorq-TDCi (74kW/100PS) -
Lynx/1.8L Duratorq-TDCi (92kW/125PS)
- Lynx - Brake Pedal Position (BPP)
Switch—LHD FWD

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

CAUTION: Make sure that the brake pedal remains in the rest position.

Installation

CAUTION: Make sure that the brake pedal remains in the rest position.

1.

1. To install, reverse the removal procedure.



Electronic Engine Controls - 1.8L
Duratorq-TDCi (74kW/100PS) -
Lynx/1.8L Duratorq-TDCi (92kW/125PS)
- Lynx - Brake Pedal Position (BPP)
Switch—RHD FWD

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

Installation

1.

2.

CAUTION: Make sure that the brake

pedal remains in the rest position.

1.

CAUTION: Make sure that the brake

pedal remains in the rest position.

To install, reverse the removal procedure.





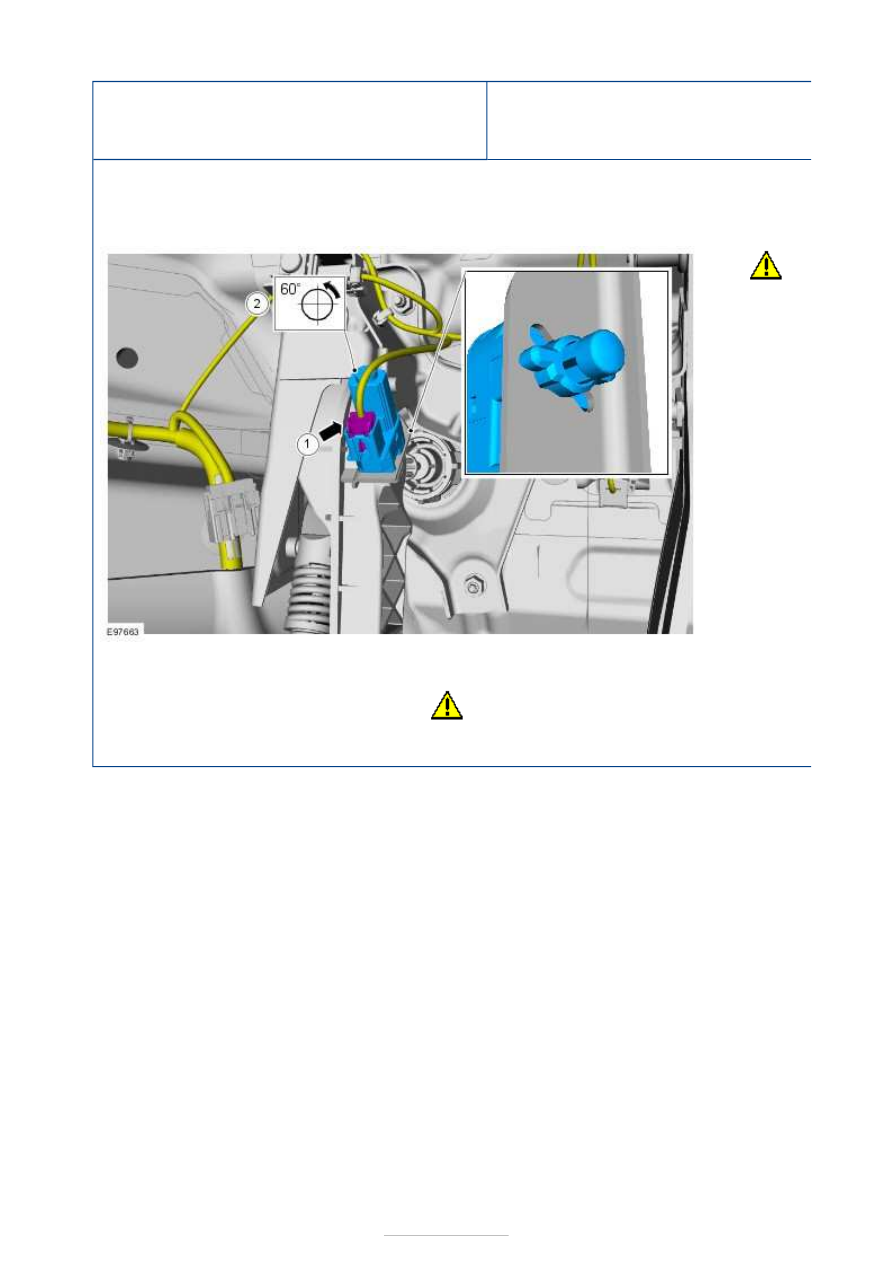

Electronic Engine Controls - 1.8L Duratorq-TDCi
(74kW/100PS) - Lynx/1.8L Duratorq-TDCi
(92kW/125PS) - Lynx - Clutch Pedal Position
(CPP) Switch

S-MAX/Galaxy 2006.5 (02/2006

Removal and Installation

Removal

Installation

1.

CAUTION:

Make sure
that the clutch
pedal remains
in the rest
position.

1.

CAUTION: Make sure that the clutch pedal remains

in the rest position.

To install, reverse the removal procedure.
