Ford Galaxy / Ford S-MAX. Manual - part 462

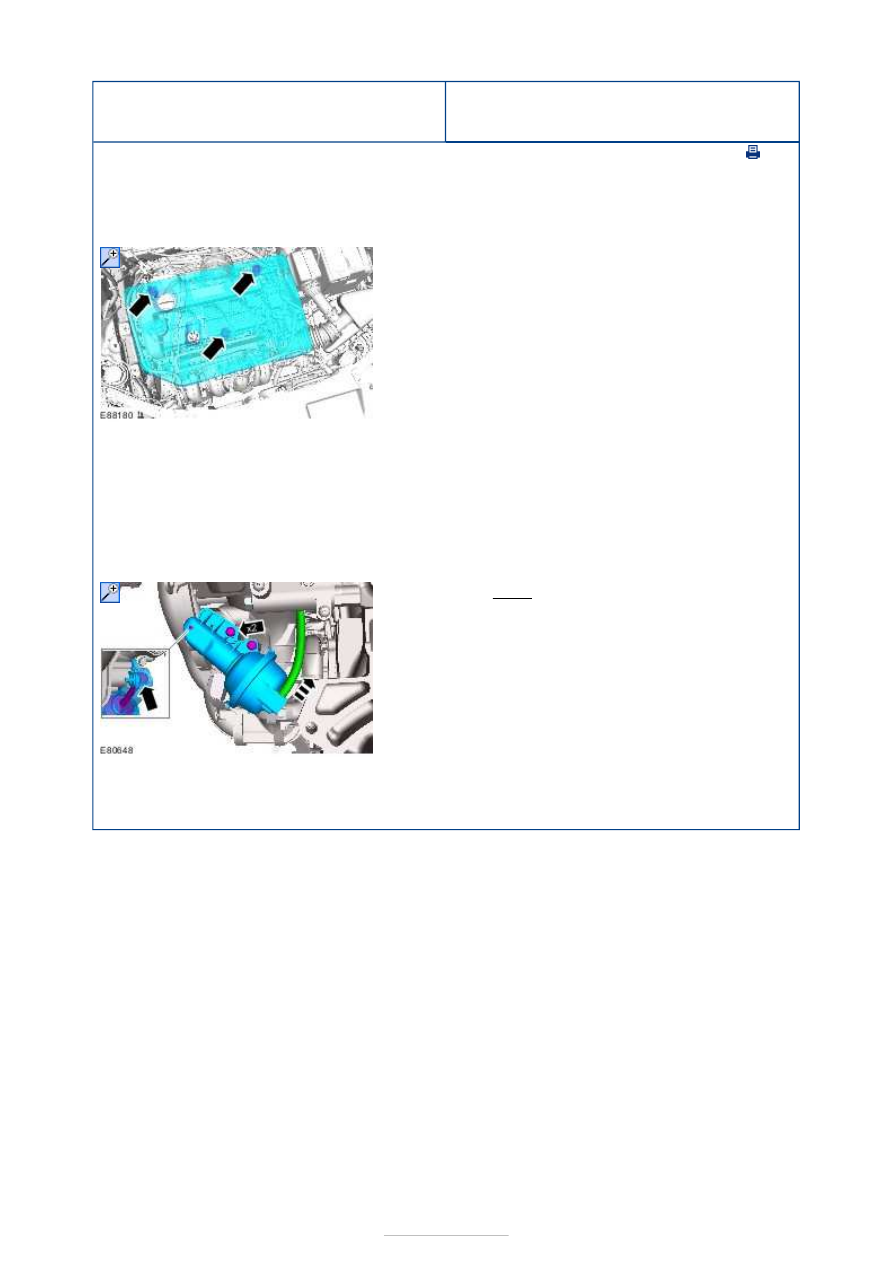

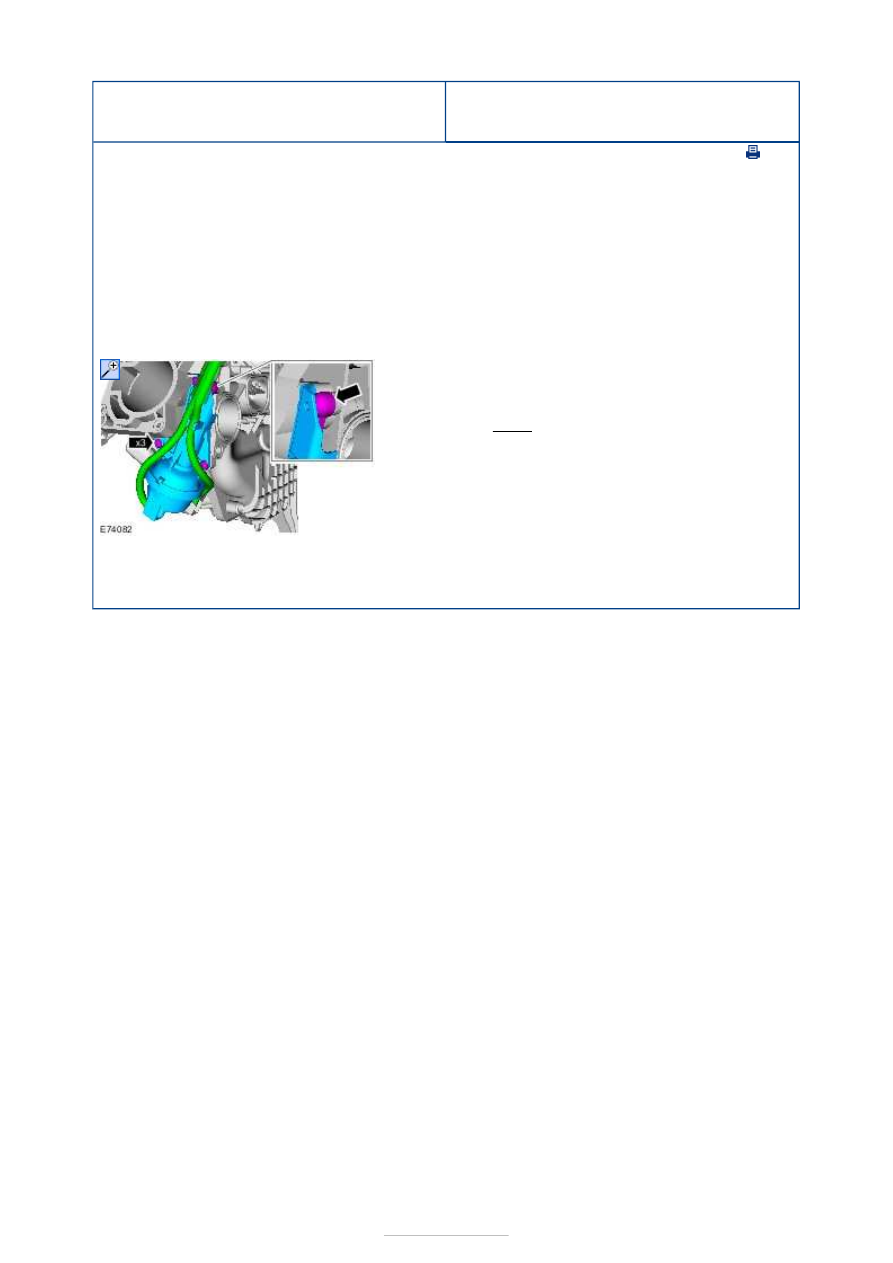

Electronic Engine Controls - 2.3L Duratec-
HE (118kW/160PS) - MI4 - Intake
Manifold Runner Control (IMRC) Actuator

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1.

2. Remove the air cleaner.

Refer to:

Air Cleaner

 (303-12A Intake Air

Distribution and Filtering - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4, Removal and
Installation).

3. Torque: 2 Nm

1. To install, reverse the removal procedure.





Electronic Engine Controls - 2.3L Duratec-
HE (118kW/160PS) - MI4 - Intake
Manifold Tuning (IMT) Valve

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Refer to: Throttle Body - 2.0L Duratec-HE (MI4)

(303-04 Fuel Charging and Controls - 2.0L
Duratec-HE (MI4)/2.3L Duratec-HE (MI4),
Removal and Installation).
Refer to: Throttle Body - 2.3L Duratec-HE (MI4)
(303-04, Removal and Installation).

2. Disconnect the actuator arm from the intake

manifold tuning (IMT) valve.

Torque:

2 Nm

1. To install, reverse the removal procedure.

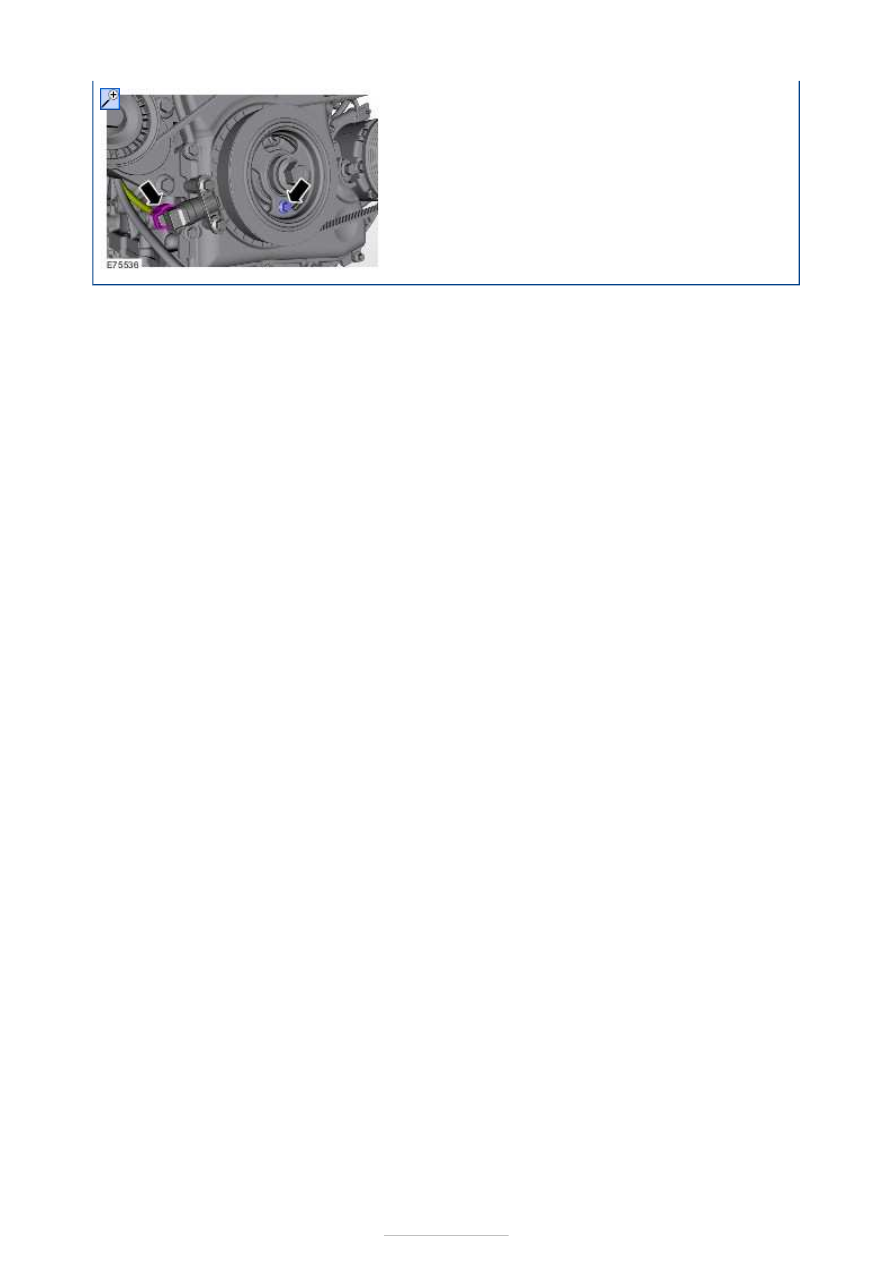

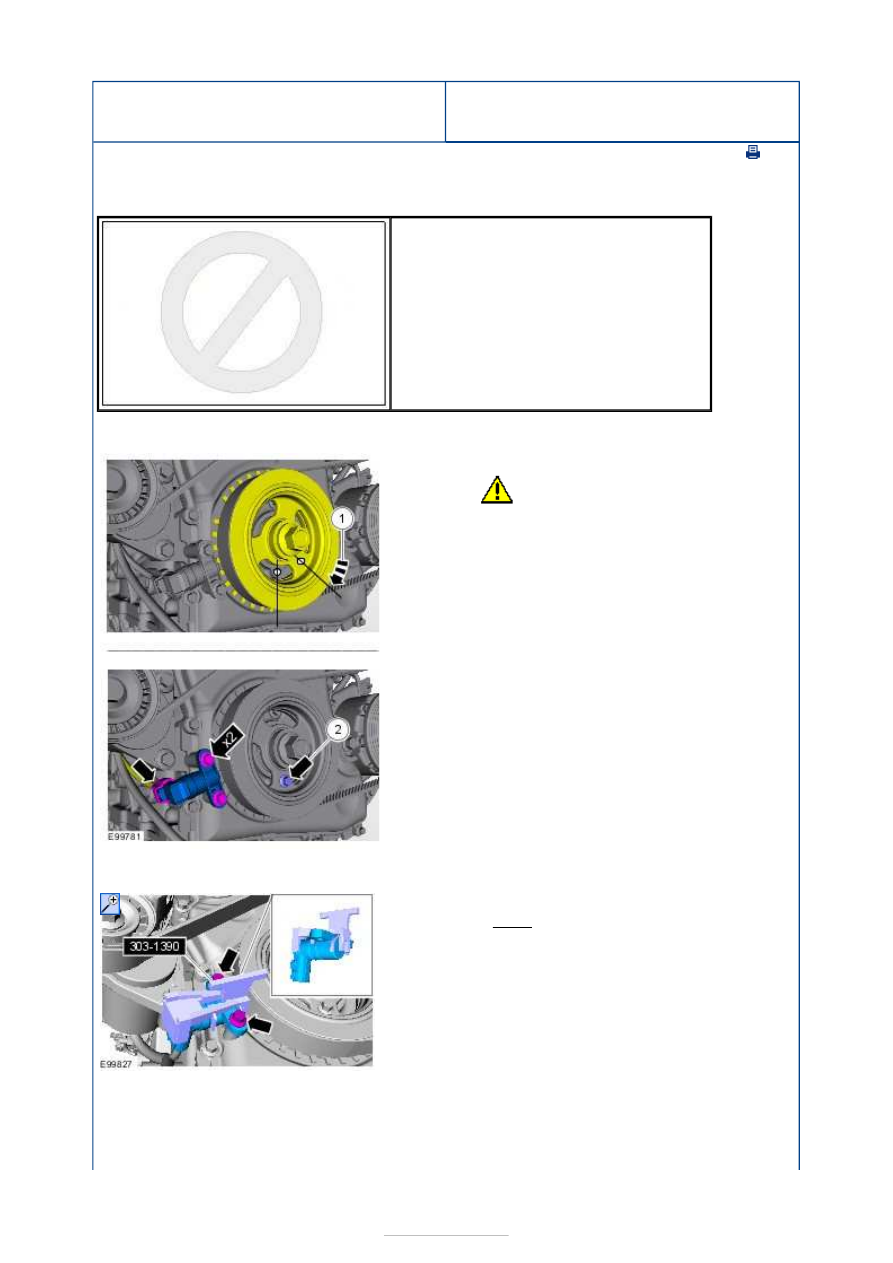

Electronic Engine Controls - 2.3L Duratec-
HE (118kW/160PS) - MI4 - Crankshaft
Position (CKP) Sensor

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

Removal

Installation

303-1390
Alignment Tool, Crankshaft Position Sensor

1.

1.

CAUTION: Only rotate the

crankshaft clockwise.
NOTE: Make sure that the installation
marks are aligned.

2. Bolt M6x18 mm

1. Special Tool(s):

303-1390



Torque:

7 Nm

2.
