Ford Galaxy / Ford S-MAX. Manual - part 463

Electronic Engine Controls - 2.3L Duratec-
HE (118kW/160PS) - MI4 - Engine
Coolant Temperature (ECT) Sensor

S-MAX/Galaxy 2006.5 (02/2006-)



Print



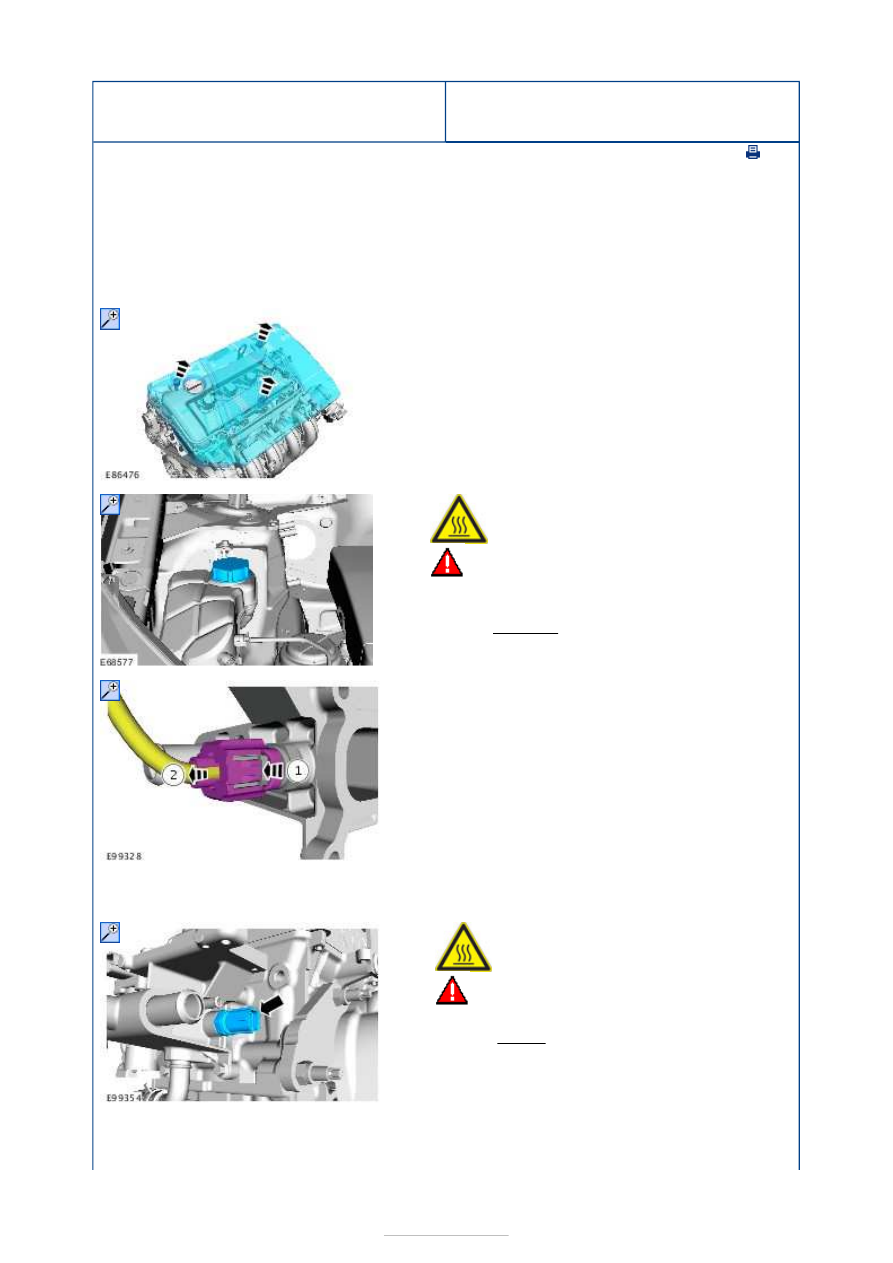

Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Vehicles built up to 11/2007

Vehicles built 11/2007 onwards

1. Refer to:

Engine Cooling System Health and

Safety Precautions

 (100-00 General Information,

Description and Operation).

2.

3.



WARNING: When releasing the cooling

system pressure, cover the coolant
expansion tank cap with a thick cloth.

Loosen:

1 turn(s)

4. Close the coolant expansion tank cap.

5.

6.



WARNING: Be prepared to collect

escaping fluid.

Torque:

12 Nm









Installation

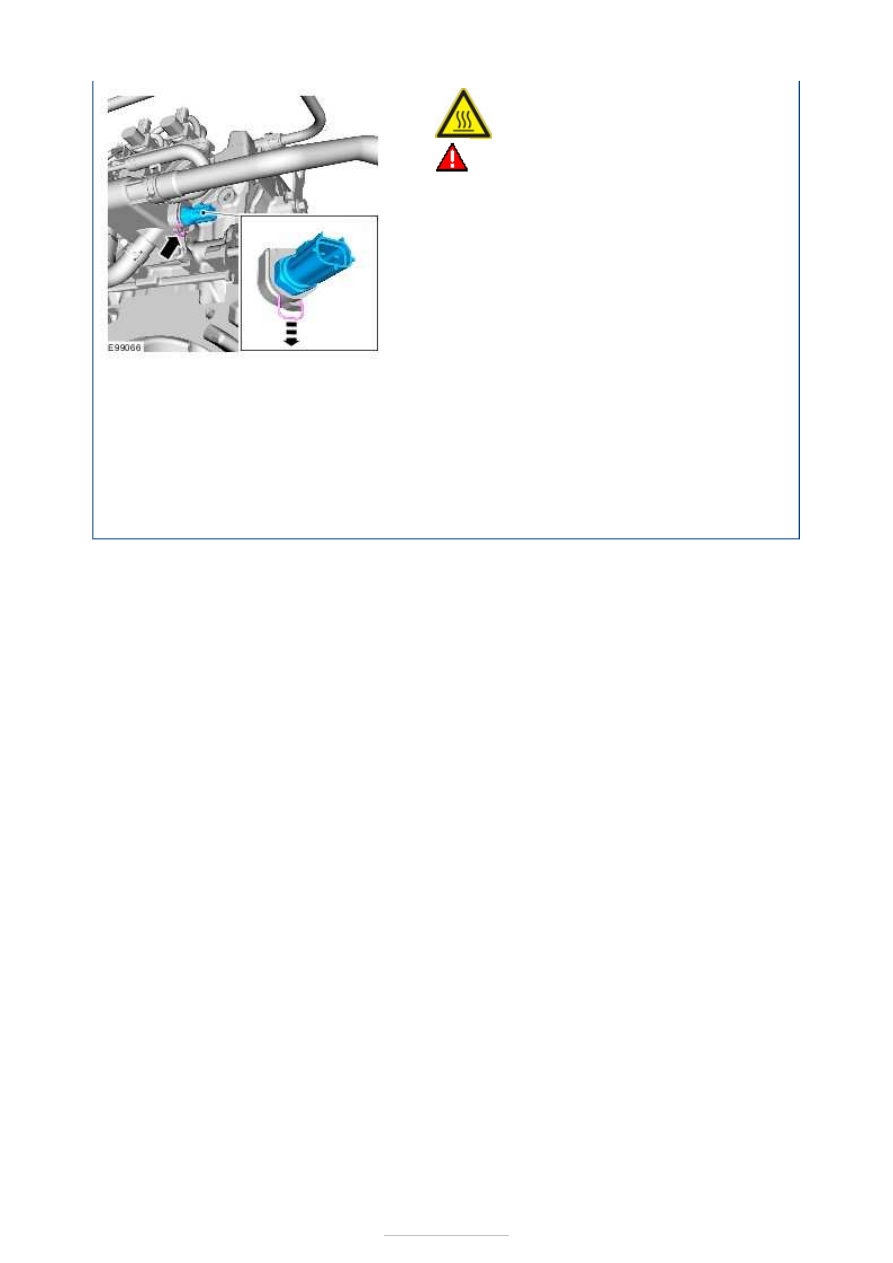

7.



WARNING: Be prepared to collect

escaping fluid.
NOTE: The O-ring seal is to be reused unless
damaged.

1. To install, reverse the removal procedure.

2. Refer to:

Cooling System Draining, Filling and

Bleeding

 (303-03A Engine Cooling - 2.0L

Duratec-HE (107kW/145PS) - MI4/2.0L Duratec-
HE Flex Fuel (107kW/145PS) - MI4/2.3L Duratec-
HE (118kW/160PS) - MI4, General Procedures).



Electronic Engine Controls - 2.3L Duratec-HE
(118kW/160PS) - MI4 - Clutch Pedal Position
(CPP) Switch

S-MAX/Galaxy 2006.5 (02/2006

Removal and Installation

Removal

Installation

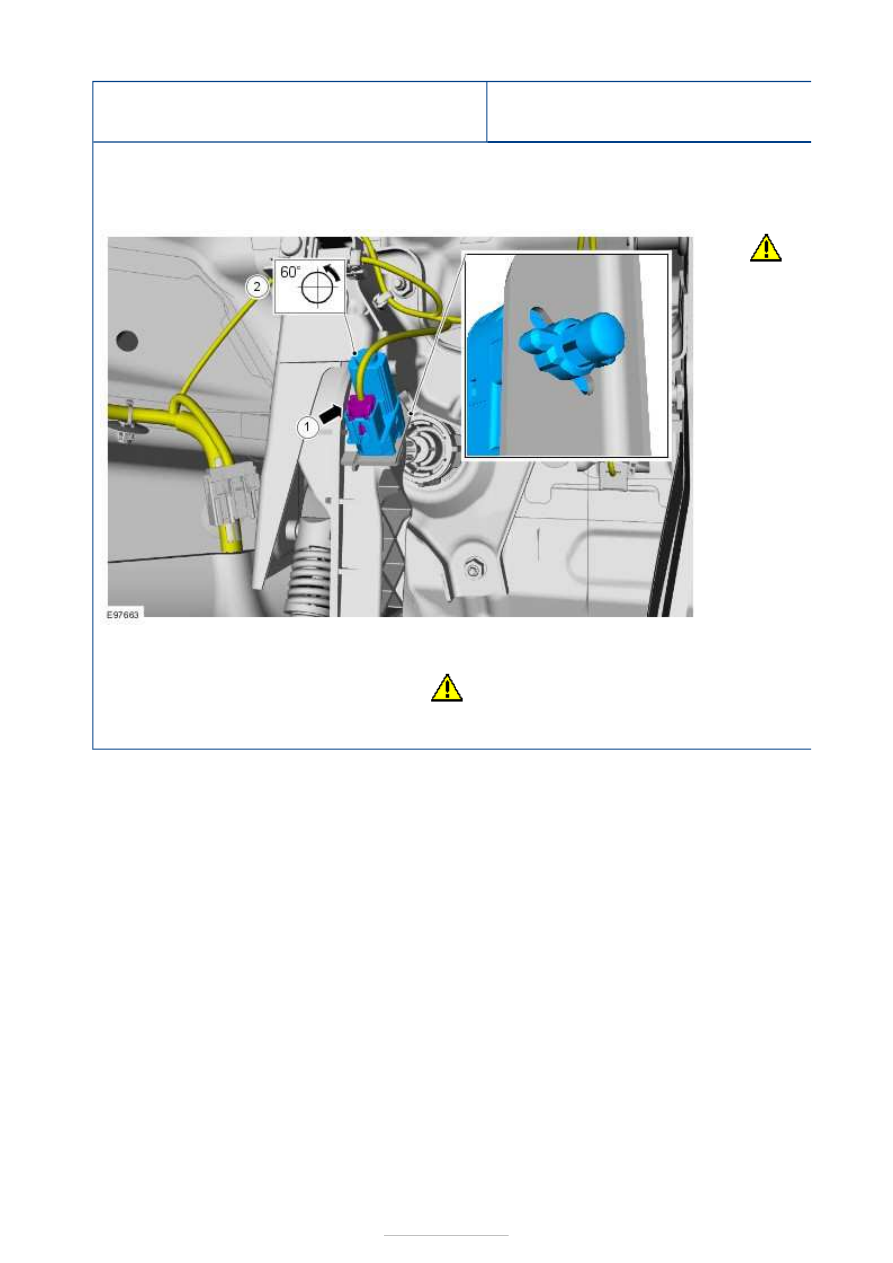

1.

CAUTION:

Make sure
that the clutch
pedal remains
in the rest
position.

1.

CAUTION: Make sure that the clutch pedal remains

in the rest position.

To install, reverse the removal procedure.



Electronic Engine Controls - 2.3L Duratec-
HE (118kW/160PS) - MI4 - Clutch Pedal
Position (CPP) Sensor

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

Removal

NOTE: Removal steps in this procedure may contain installation details.

Left-hand drive vehicles

All vehicles

308-651
Installer, Clutch Master Cylinder Sensor

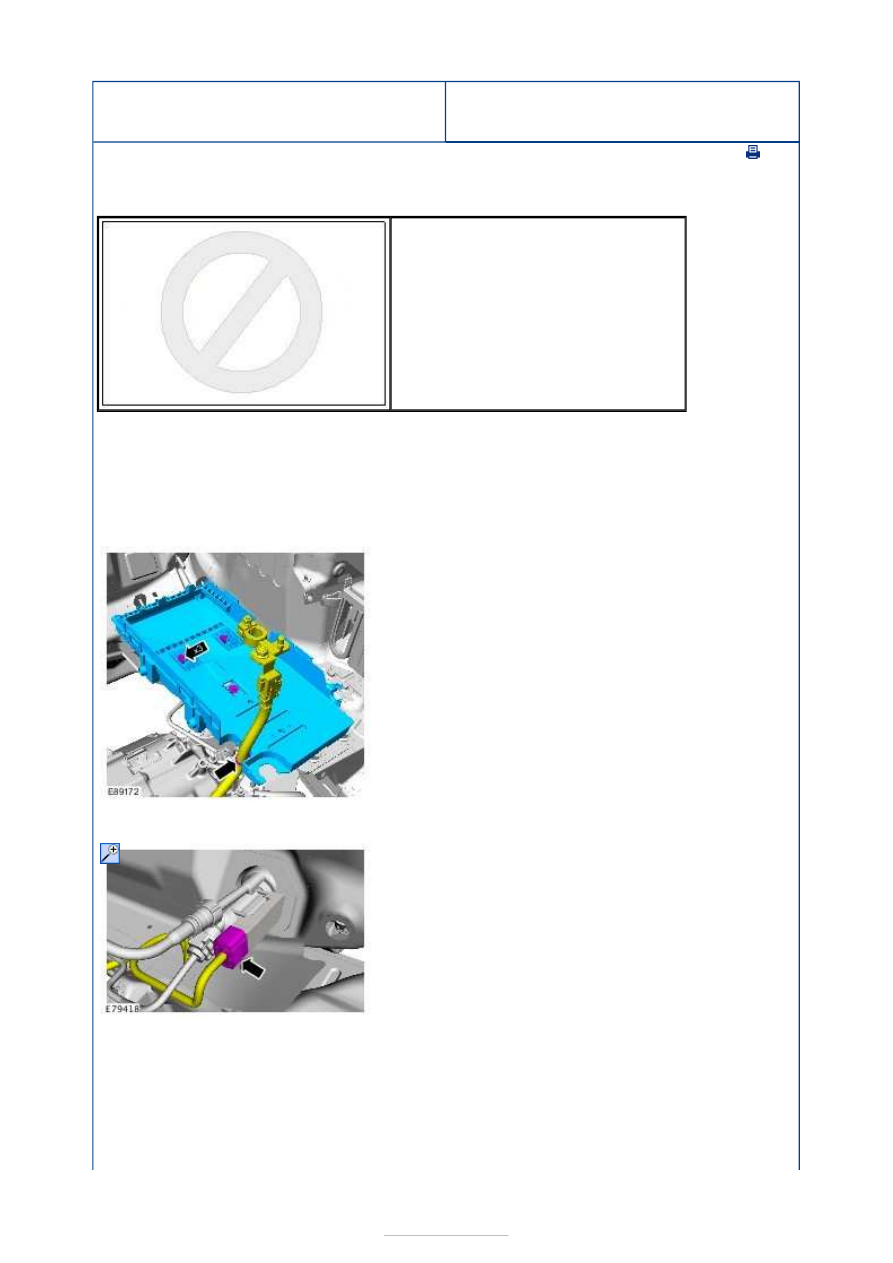

1. Refer to:

Battery

 (414-01 Battery, Mounting and

Cables, Removal and Installation).

2.

3.

4. Remove the Special Tool(s):

308-651
