Ford Galaxy / Ford S-MAX. Manual - part 446

Intake Air Distribution and Filtering - 1.8L
Duratorq-TDCi (74kW/100PS) -
Lynx/1.8L Duratorq-TDCi (92kW/125PS)
- Lynx - Intake Air Distribution and
Filtering

S-MAX/Galaxy 2006.5 (02/2006-)



Print



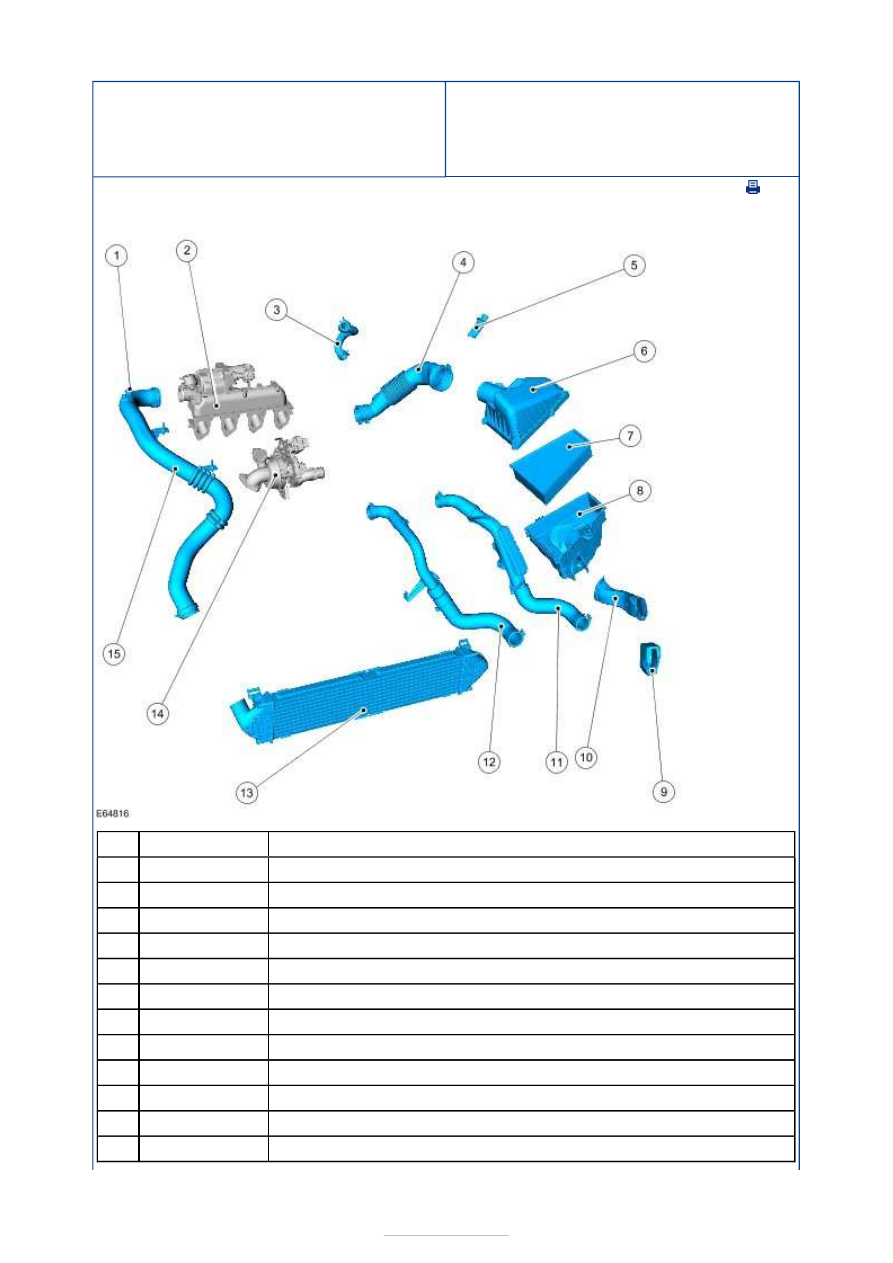

Description and Operation



Description

Intake air temperature (IAT) sensor

Intake manifold

Positive crankcase ventilation (PCV) hose

Air cleaner outlet pipe

Mass air flow (MAF) sensor

Air cleaner cover

Air cleaner element

Air cleaner housing

Noise, vibration and harshness (NVH) foam

Air cleaner intake pipe

Charge air cooler intake pipe - vehicles with MTX-75 transaxle

Charge air cooler intake pipe - vehicles with MMT6 transaxle

Item

1

2

3

4

5

6

7

8

9

10

11

12



Part Number

-

-

-

-

-

-

-

-

-

-

-

-

-

Charge air cooler

Turbocharger

Charge air cooler outlet pipe

13

14

15

-

-

-

Intake Air Distribution and Filtering - 1.8L
Duratorq-TDCi (74kW/100PS) -
Lynx/1.8L Duratorq-TDCi (92kW/125PS)
- Lynx - Charge Air Cooler

S-MAX/Galaxy 2006.5 (02/2006-)



Print



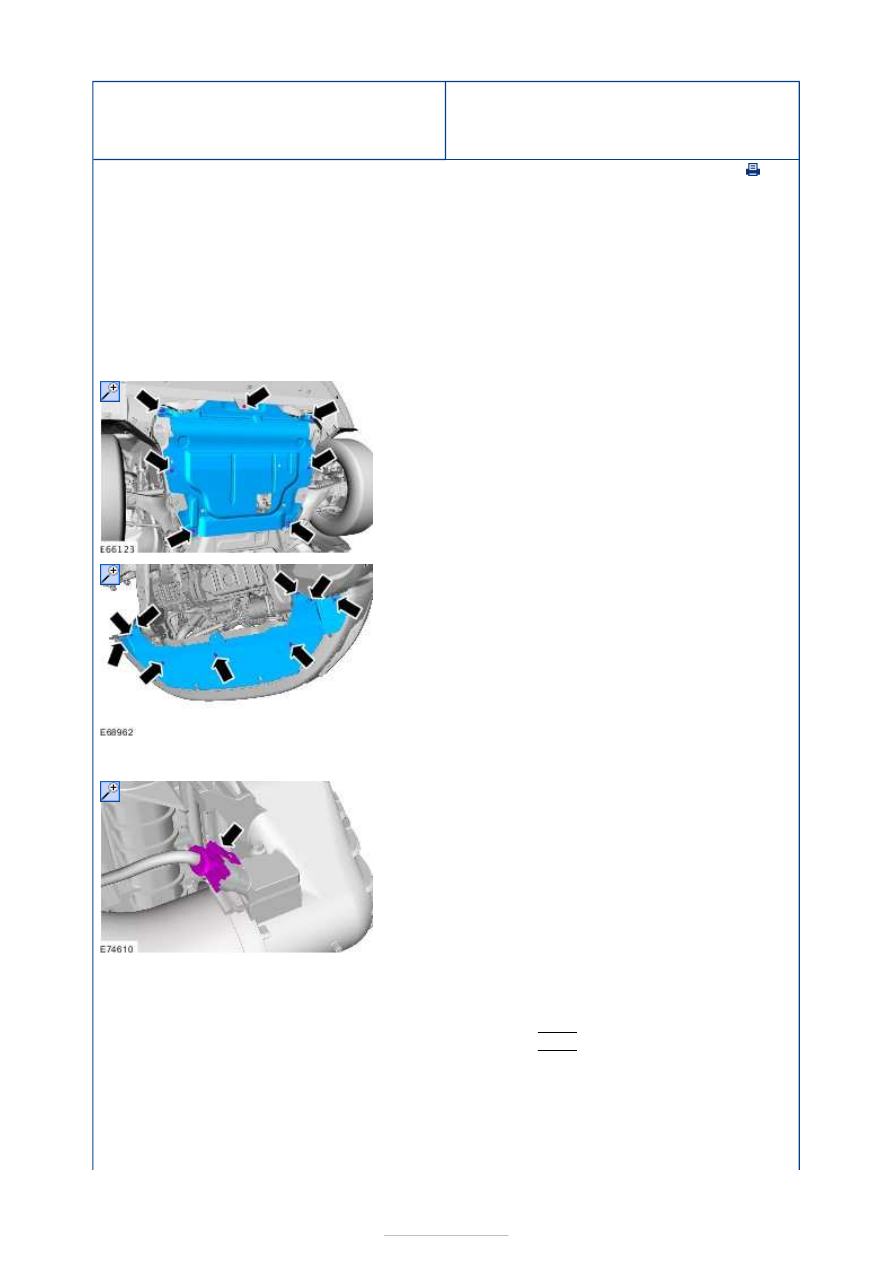

Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

All vehicles

Vehicles with 2.5L engine

All vehicles

1. Raise and support the vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

2.

3.

4.

5.

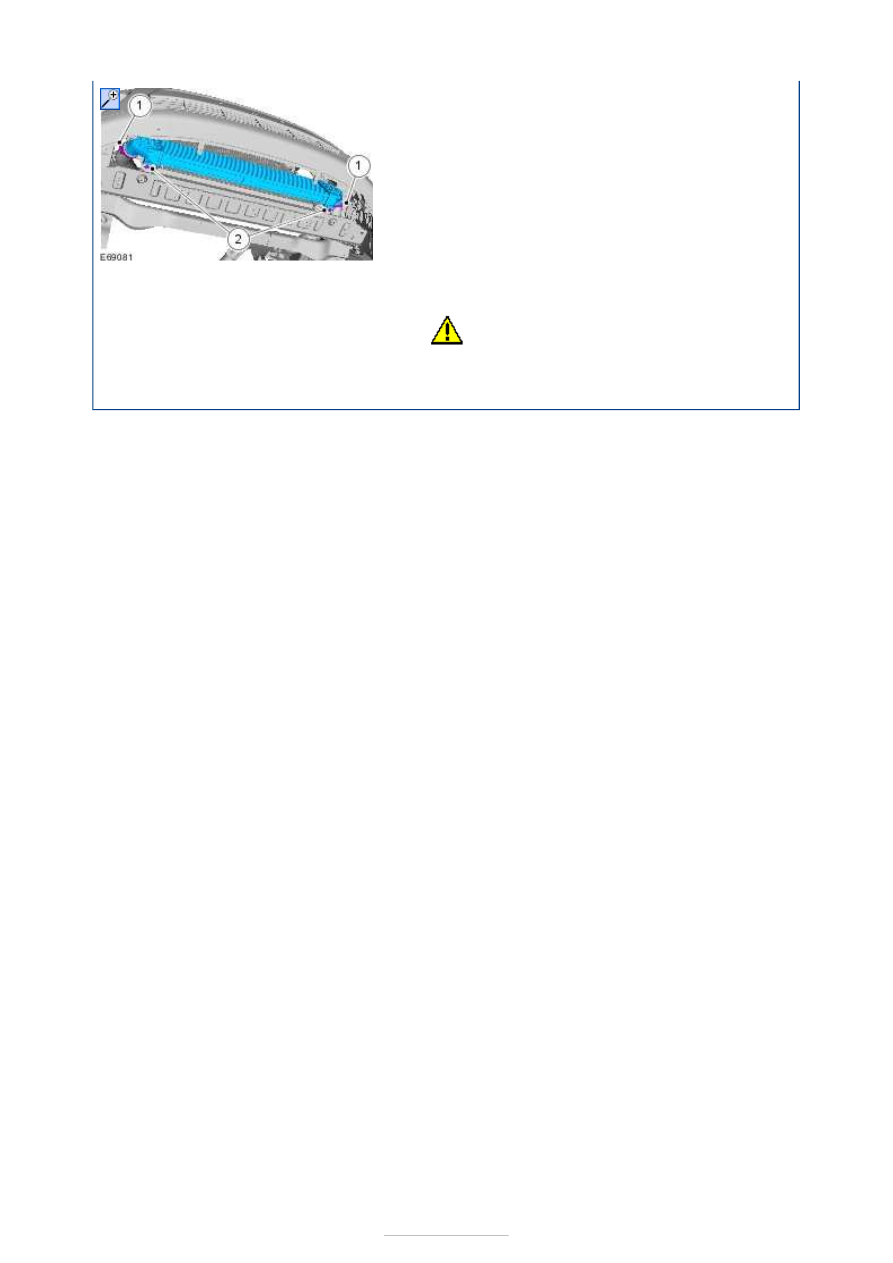

1. Torque: 5 Nm
2. Torque: 5 Nm







Installation

1.

CAUTION: Make sure that the inside of

the pipe ends are clean and free of oil
residue.

To install, reverse the removal procedure.
