Intake Air Distribution and Filtering - 2.0L
EcoBoost SCTi (149kW/203PS) - MI4 -
Intake Air Distribution and Filtering -
Component Location

S-MAX/Galaxy 2006.5 (02/2006-)



Print



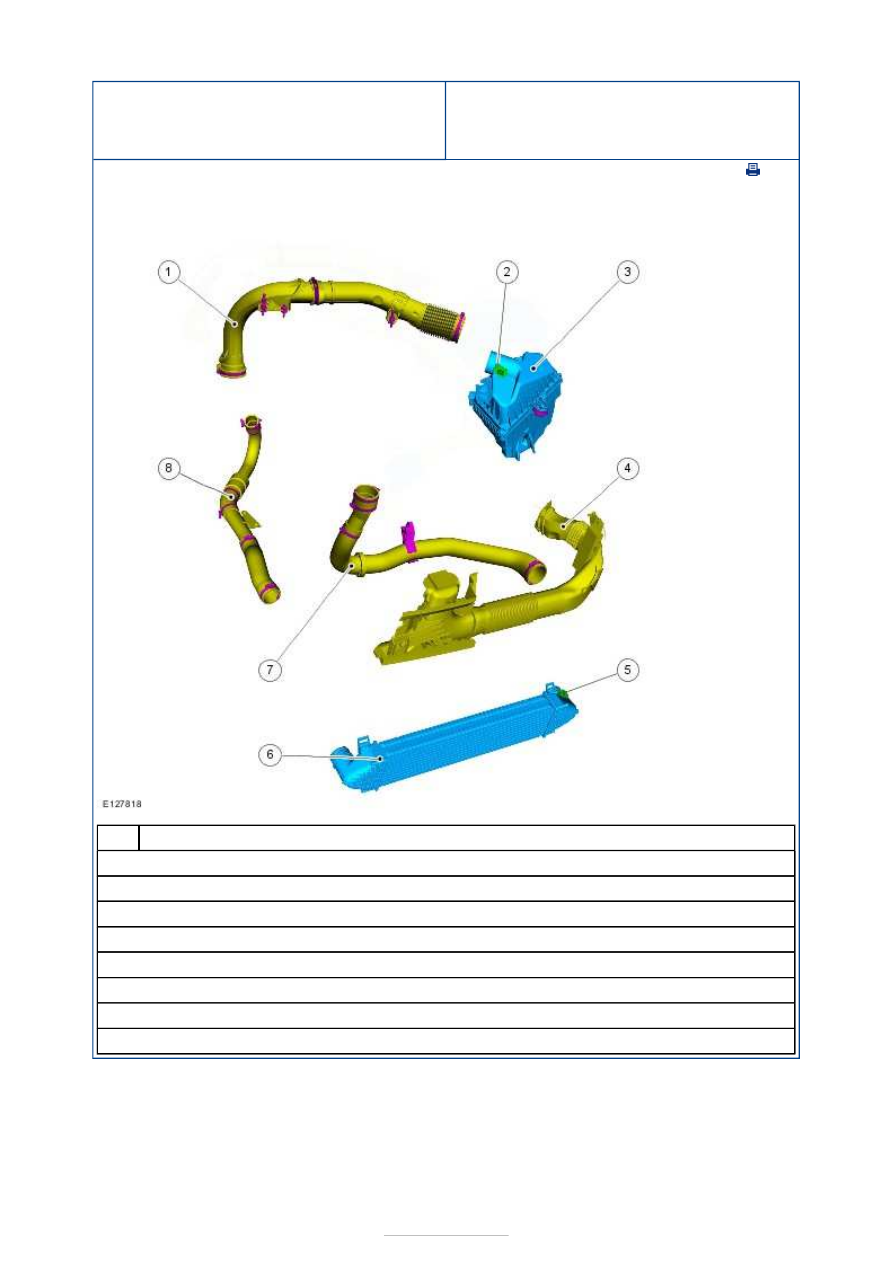

Description and Operation



Description

Outlet line, air cleaner

The

MAF (mass air flow)

 sensor

Air cleaner case

Inlet line, air cleaner

The

MAPT (manifold absolute pressure and temperature)

 sensor

Charge Air Coolers

Outlet line, intercooler

Inlet line, intercooler

Item

1

2

3

4

5

6

7

8



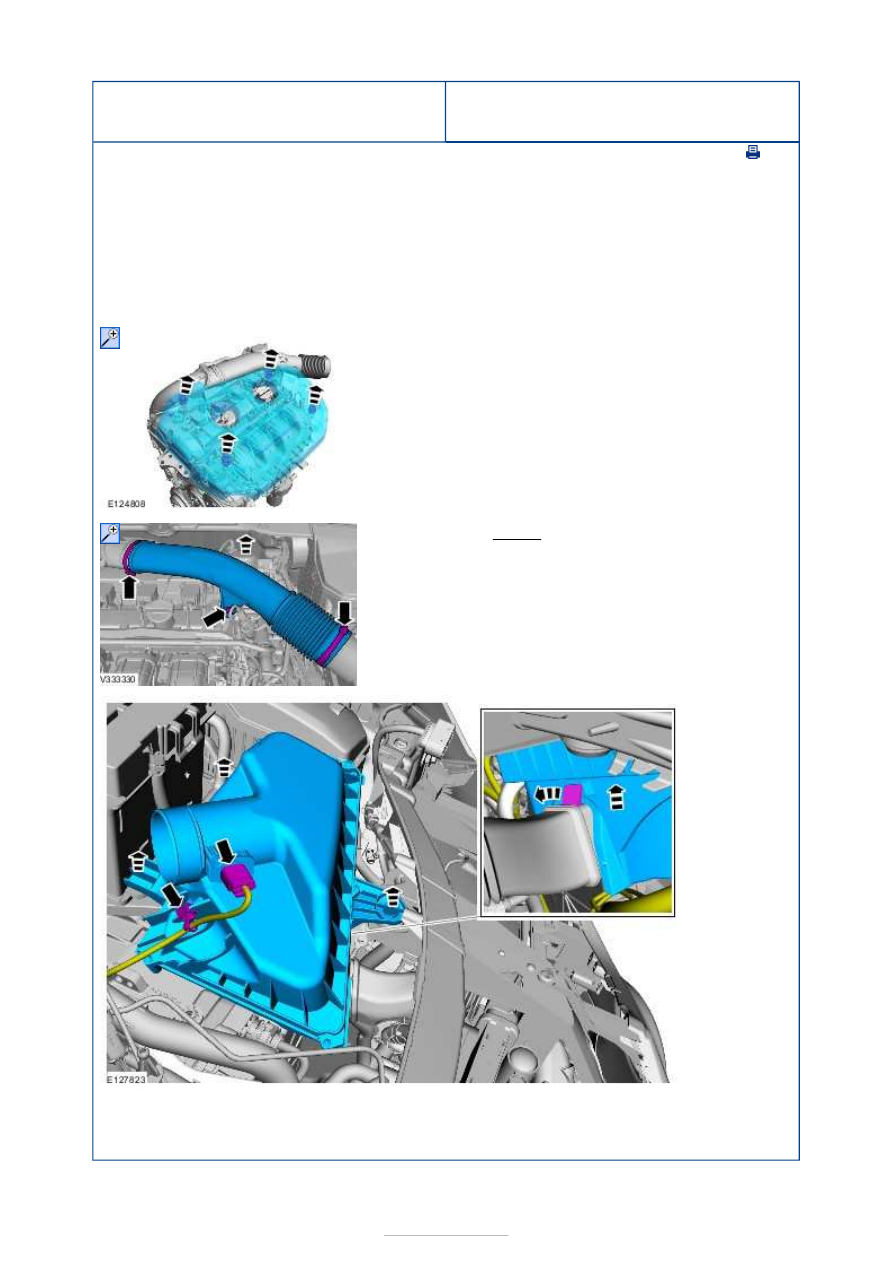

Intake Air Distribution and Filtering - 2.0L
EcoBoost SCTi (149kW/203PS) - MI4 - Air
Cleaner

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Remove the left-hand headlamp assembly.

Refer to:

Headlamp Assembly

 (417-01 Exterior

Lighting, Removal and Installation).

2.

3. Torque: 10 Nm

4.

1. To install, reverse the removal procedure.







Intake Air Distribution and Filtering - 2.0L
EcoBoost SCTi (149kW/203PS) - MI4 -
Charge Air Cooler

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

2.

3.

4.

1. Torque: 3 Nm
2. Torque: 5 Nm

1.

CAUTION: Make sure that the inside of

the pipe ends are clean and free of oil
residue.

To install, reverse the removal procedure.







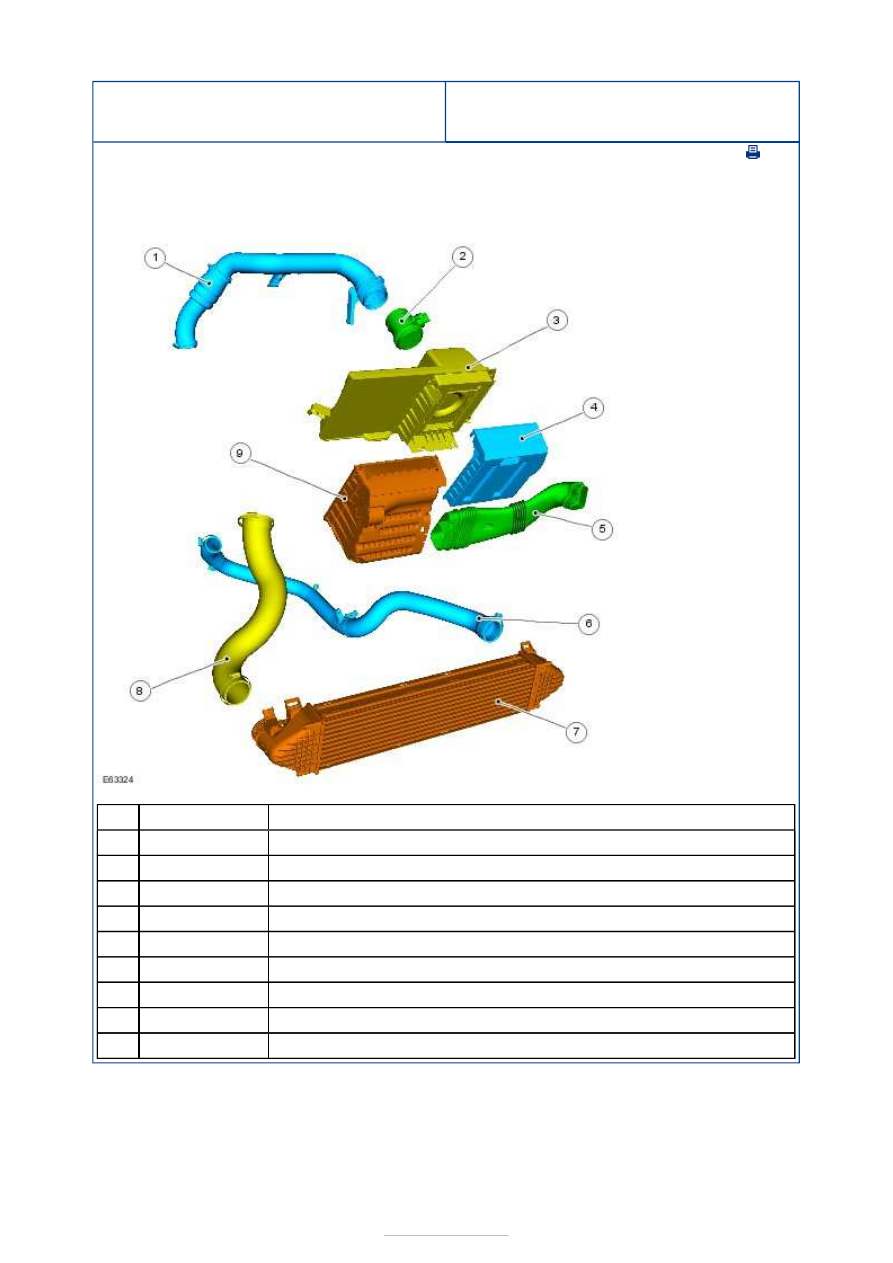

Intake Air Distribution and Filtering - 2.5L
Duratec (162kW/220PS) - VI5 - Intake
Air Distribution and Filtering

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Description and Operation

2.5L Duratec-ST (VI5)



Description

Air cleaner outlet pipe

Mass air flow (MAF) sensor

Air cleaner housing

Powertrain control module (PCM) cover

Air cleaner intake pipe

Charge air cooler intake pipe

Charge air cooler

Charge air cooler outlet pipe

Air cleaner element housing

Item

1

2

3

4

5

6

7

8

9



Part Number

-

-

-

-

-

-

-

-

-
