Ford Galaxy / Ford S-MAX. Manual - part 445

Intake Air Distribution and Filtering - 2.5L
Duratec (162kW/220PS) - VI5 - Charge
Air Cooler

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Refer to: Lifting (100-02 Jacking and Lifting,

Description and Operation).

2.

3.

4.

1. Torque: 3 Nm
2. Torque: 5 Nm

5.

1.

CAUTION: Make sure that the inside of

the pipe ends are clean and free of oil
residue.

To install, reverse the removal procedure.









Intake Air Distribution and Filtering - 2.5L
Duratec (162kW/220PS) - VI5 - Air
Cleaner

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Vehicles built up to 09/2007

All vehicles

Vehicles with PCM security shield

1.

2.

CAUTION: Make sure that the inside of

the pipe ends are clean and free of oil
residue.

3.

4.

5. Torque: 7 Nm

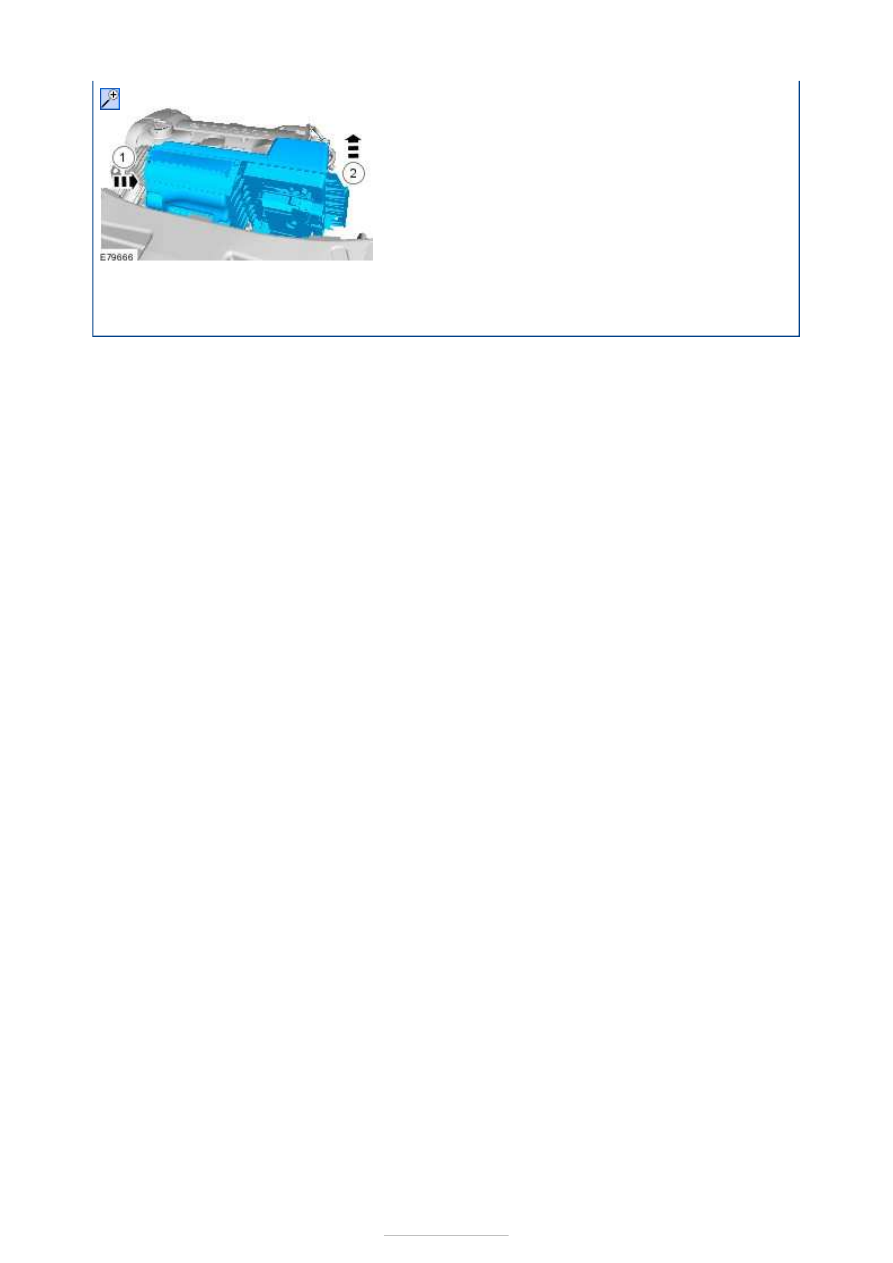

Vehicles without PCM security shield

6.

7.

8.

9.









Installation

1. To install, reverse the removal procedure.
