Ford Galaxy / Ford S-MAX. Manual - part 391

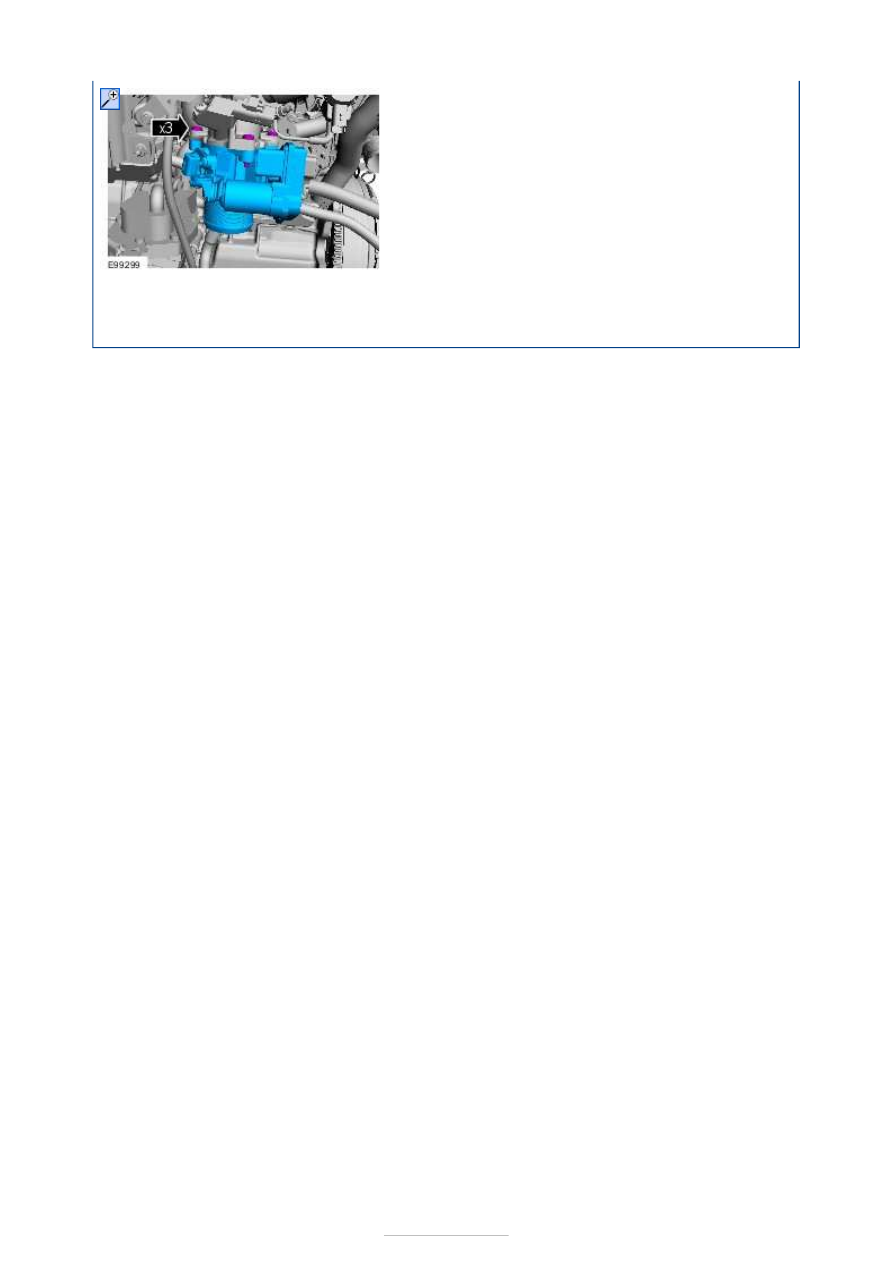

Installation

1. To install, reverse the removal procedure.



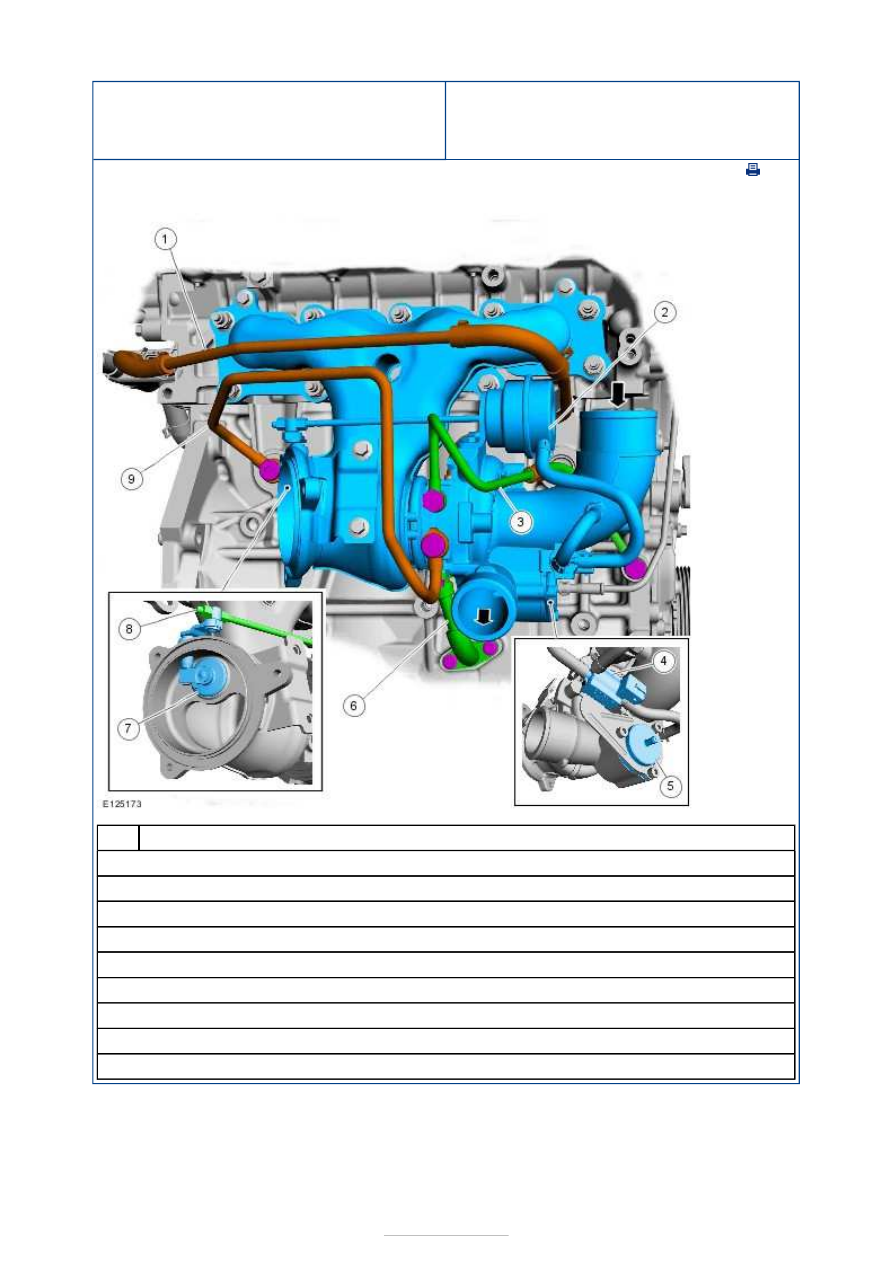

Fuel Charging and Controls -
Turbocharger - 2.0L EcoBoost SCTi
(149kW/203PS) - MI4 - Turbocharger -
Component Location

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Description and Operation



Description

TC (turbocharger)

 coolant outlet line

TC

 vacuum actuator

TC

 oil supply tube

Wastegate control solenoid

Recirculated air valve

TC

 oil return tube

Wastegate control valve

Wastegate control valve connecting rod

TC

 coolant inlet line

Item

1

2

3

4

5

6

7

8

9



Fuel Charging and Controls -
Turbocharger - 2.0L EcoBoost SCTi
(149kW/203PS) - MI4 - Turbocharger -
Overview

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Description and Operation

Cooling and lubrication

The

TC (turbocharger)

 is cooled by the engine coolant and oil circuit. The engine oil circuit

also lubricates the turbine bearings.

Closed-loop control

The

TC

 is controlled on the exhaust side by the wastegate control valve and on the charge

air side by the turbocharger bypass valve. This double control is required in order to
achieve optimal turbocharging and optimal response under all operating conditions.

The wastegate control valve is closed when de-energised. The entire incoming flow of
exhaust gas flows through the exhaust turbine and drives it. As soon as the maximum
permissible charge pressure is exceeded, the wastegate control valve opens and guides
part of the flow of exhaust gas into the exhaust system.

The recirculated air valve ensures short-term adjustments to the charge pressure on the
charge air side. Sudden closing of the throttle plate causes backpressure in the intake tract
between the throttle plate and compressor wheel. This results in sharp braking of the
compressor wheel and thereby the turbine shaft. When the vehicle is accelerated again, this
results in a significant loss of charge pressure or power (turbo-hole). The recirculated air
valve prevents this backpressure by opening the bypass. The bypass guides the charge
pressure back to the intake side of the compressor. The turbine speed remains constant.
The recirculated air valve is controlled by a vacuum line. This vacuum line is connected to
the intake manifold between the engine and the throttle plate. When the throttle plate is
suddenly closed, an increased vacuum occurs in the intake manifold. This causes the
recirculated air valve to open the bypass.

Repair and maintenance instructions

Oil return tube: If the

TC

 is removed, a new

TC

 oil return tube must be fitted during

installation.

Turbocharger: The

TC

 and the exhaust manifold are one unit and must not be separated

from each other. In the event of damage, the entire unit must be replaced.

Fuel Charging and Controls -
Turbocharger - 2.0L EcoBoost SCTi
(149kW/203PS) - MI4 - Turbocharger

S-MAX/Galaxy 2006.5 (02/2006-)



Print



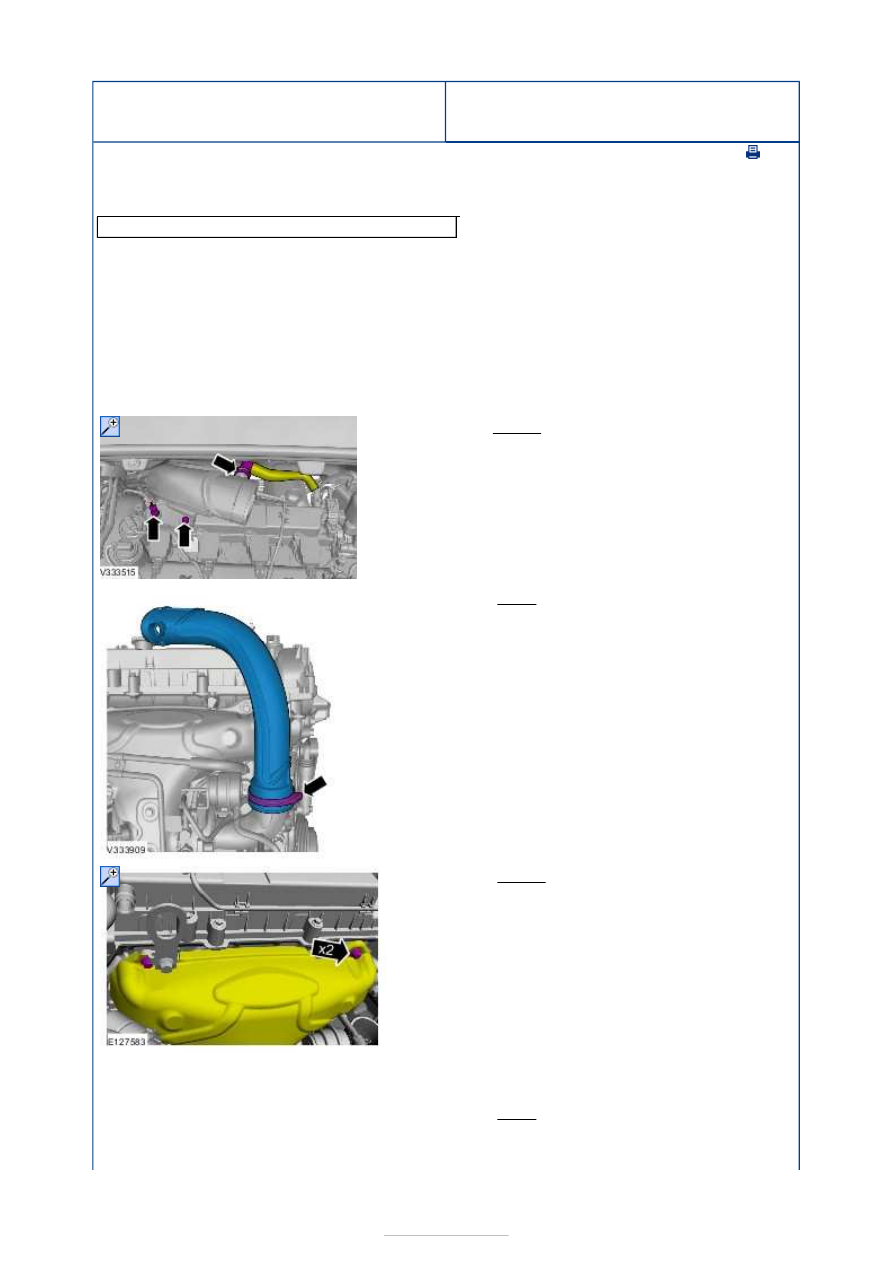

Removal and Installation

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

Hose clamp remover/installer

1. Refer to:

Cooling System Draining and Vacuum

Filling

 (303-03B Engine Cooling - 2.0L EcoBoost

SCTi (149kW/203PS) - MI4, General Procedures).

2. Refer to:

Catalytic Converter

 (309-00B Exhaust

System - 2.0L EcoBoost SCTi (149kW/203PS) -
MI4, Removal and Installation).

3. Torque: 10 Nm

4. Torque: 4 Nm

5. Torque: 10 Nm

6. Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

7. Torque: 4 Nm
