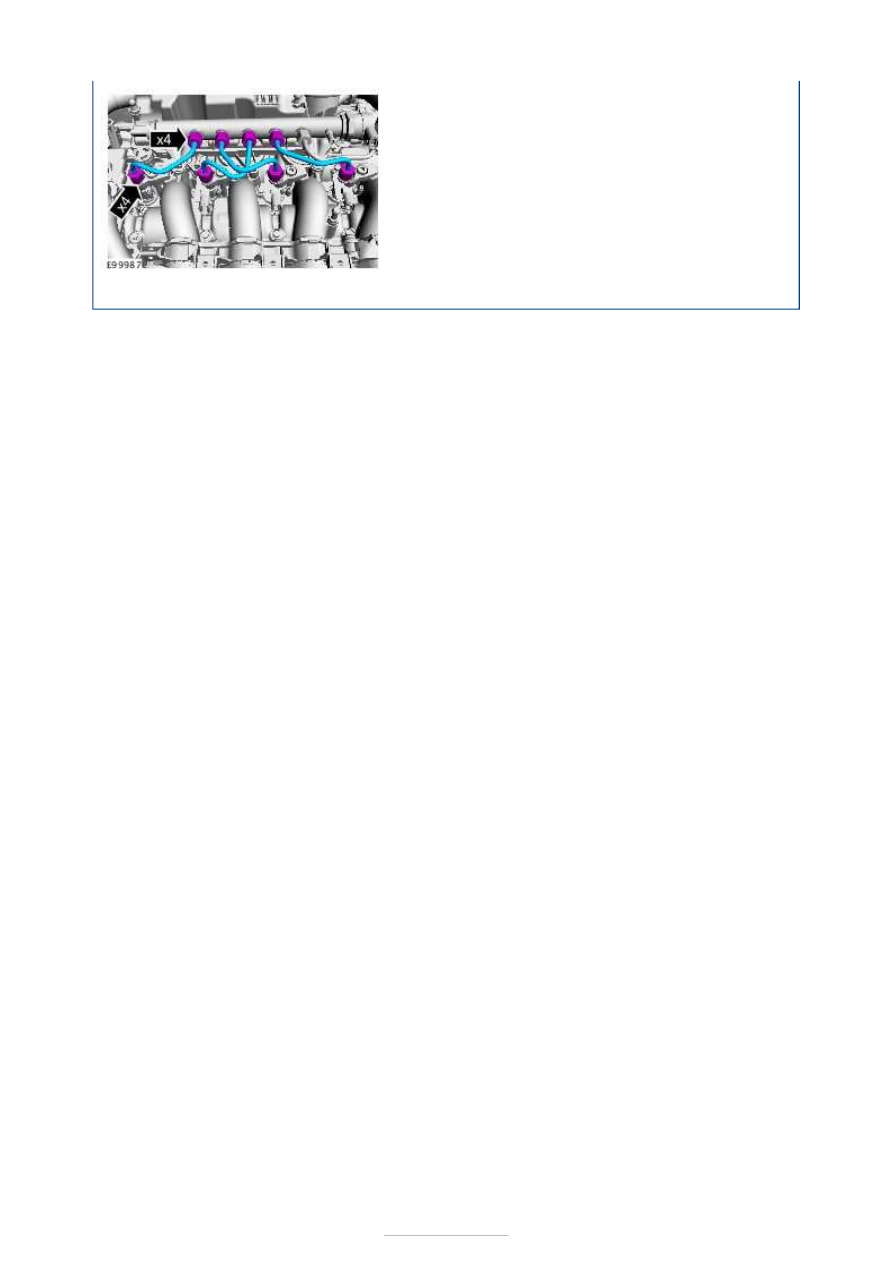

5. To install, reverse the removal procedure.



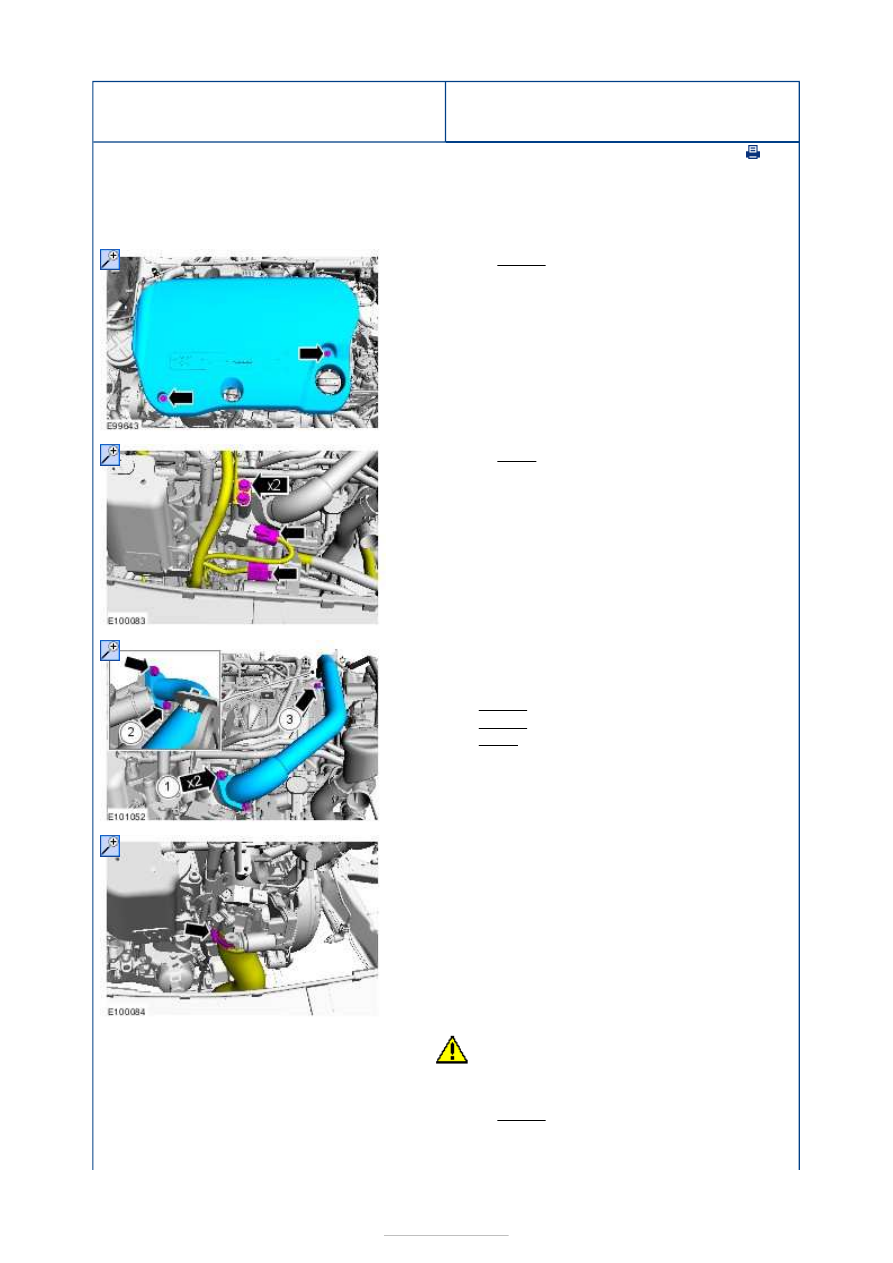

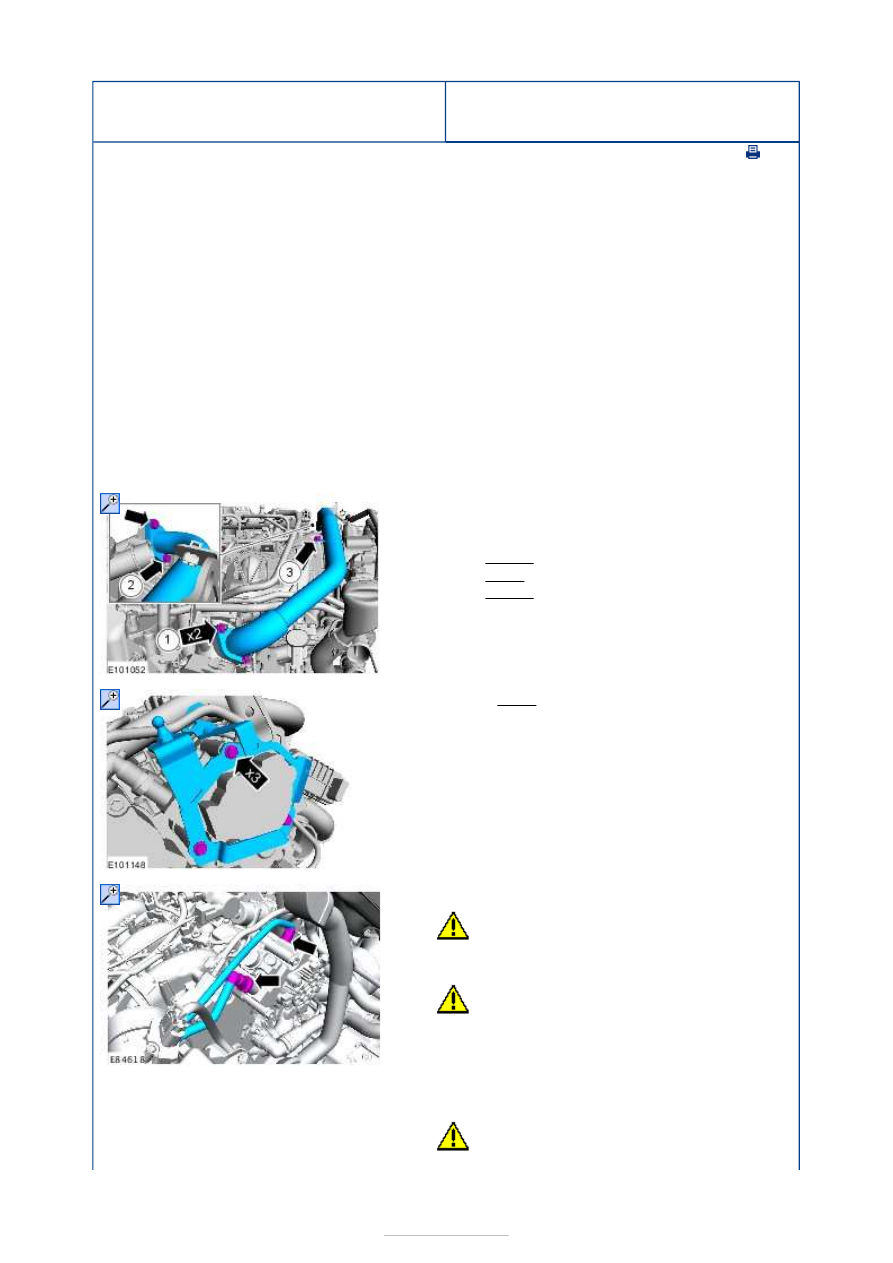

Fuel Charging and Controls - 2.2L
Duratorq-TDCi (129kW/175PS) - DW -
Fuel Pump

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

1.

NOTE: Vacuum any foreign material from the
fuel pump and fuel rail unions before sealing
the unions with blanking caps.
NOTE: Removal steps in this procedure may
contain installation details.

Refer to:

Diesel Fuel System Health and Safety

Precautions

 (100-00 General Information,

Description and Operation).

2. Refer to:

Battery Disconnect and Connect

 (414-

01 Battery, Mounting and Cables, General
Procedures).
Refer to:

Air Cleaner

 (303-12F Intake Air

Distribution and Filtering - 2.2L Duratorq-TDCi
(129kW/175PS) - DW, Removal and Installation).

3.

NOTE: Make sure that a new component is
installed.

Torque:

1: 10 Nm
2: 8 Nm
3: 10 Nm

4. Torque: 8 Nm

5.

CAUTIONS:

Make sure that the area around the

component is clean and free of foreign
material.

Make sure that all openings are sealed.

Use new blanking caps.

Refer to:

Quick Release Coupling

 (310-00 Fuel

System - General Information, General
Procedures).

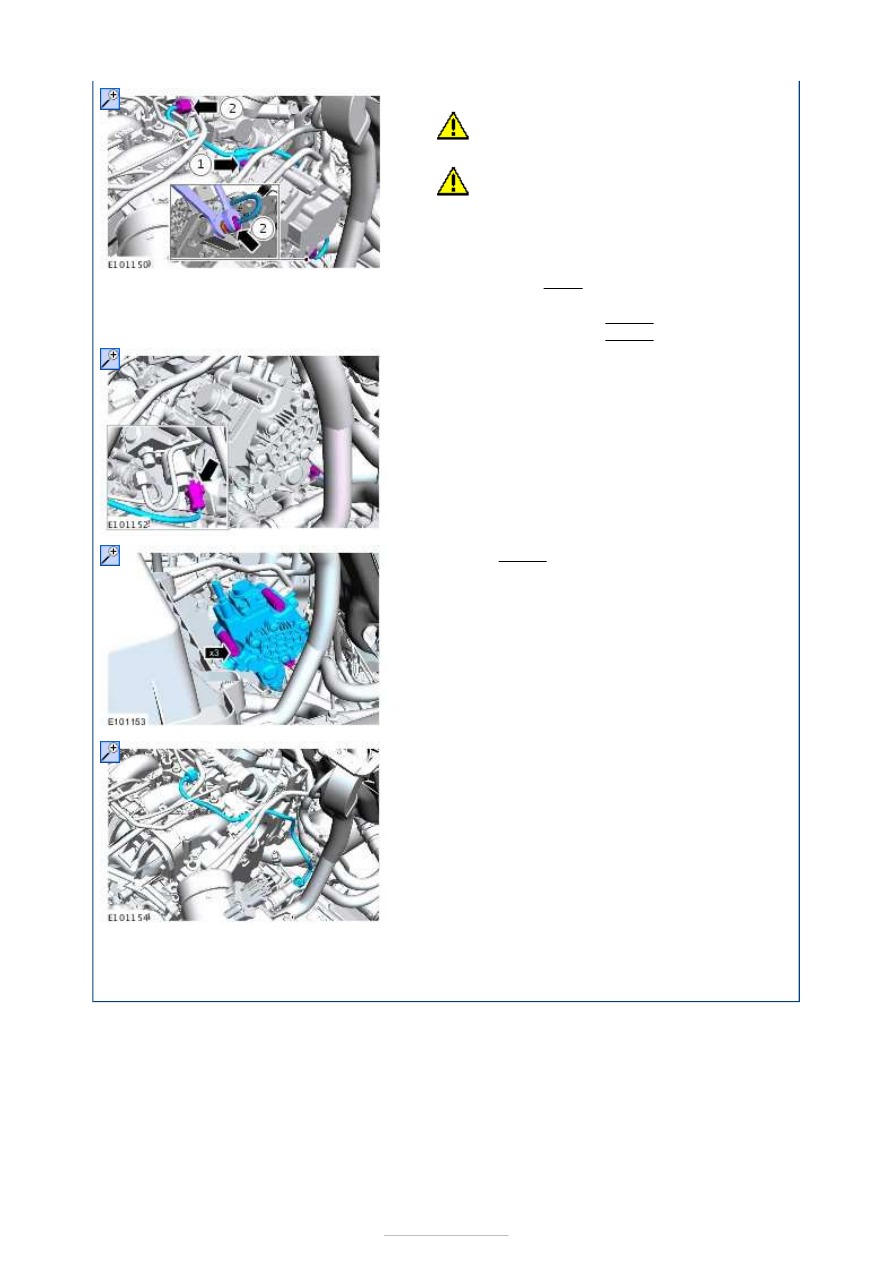

6.

CAUTIONS:

Use an open-ended wrench to prevent







Installation

the component from turning.

Make sure that all openings are sealed.

Use new blanking caps.

Make sure that the area around the

component is clean and free of foreign
material.
NOTE: Install all the bolts finger tight before
final tightening.

1. Torque: 8 Nm
2. Torque:

22 Nm
25 Nm

Stage 1:
Stage 2:

7.

8. Torque: 22 Nm

9.

NOTE: Make sure that a new component is
installed.

1. To install, reverse the removal procedure.









Fuel Charging and Controls - 2.2L
Duratorq-TDCi (129kW/175PS) - DW -
Throttle Body

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

1. Torque: 10 Nm

2. Torque: 8 Nm

3.

NOTE: Make sure that a new component is
installed.

Torque:

1 10 Nm
2 10 Nm
3 8 Nm

4.

5.

CAUTION: Make sure that the inside of

the pipe ends are clean and free of oil
residue.

Torque: 10 Nm
