Ford Galaxy / Ford S-MAX. Manual - part 364

6. Torque: 17 Nm

7.

8.

CAUTIONS:

Make sure that new bolts are installed.

Take extra care when handling the

components.

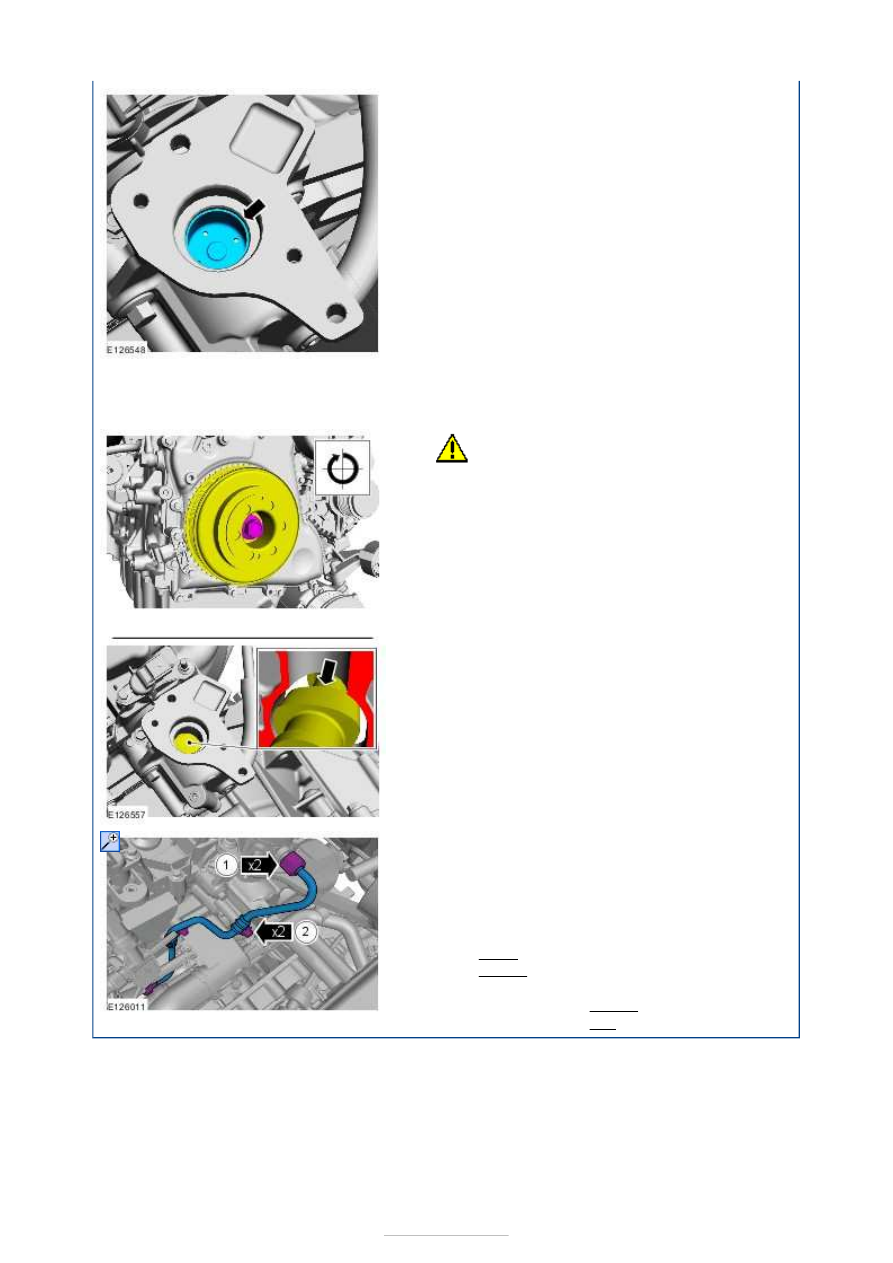

NOTE: Only tighten the bolts finger tight at
this stage.

9. Torque:

5 Nm
13 Nm

Stage 1:
Stage 2:

10.









Installation

1. To install, reverse the removal procedure.

2.

CAUTION: Only rotate the crankshaft

clockwise.

3.

NOTE: Make sure that a new component is
installed.
NOTE: Only tighten the nuts and bolts finger
tight at this stage.

4. Torque:

1 7 Nm
2 10 Nm
1

10 Nm
45°

Stage 1:
Stage 2:







Fuel Charging and Controls - 2.0L
EcoBoost SCTi (149kW/203PS) - MI4 -
Fuel Pump Drive Assembly

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Materials

Removal

Installation

Name

Specification

Silicone Sealant LB WSE-M4G323-A4 / 2U7J-M4G323-AA

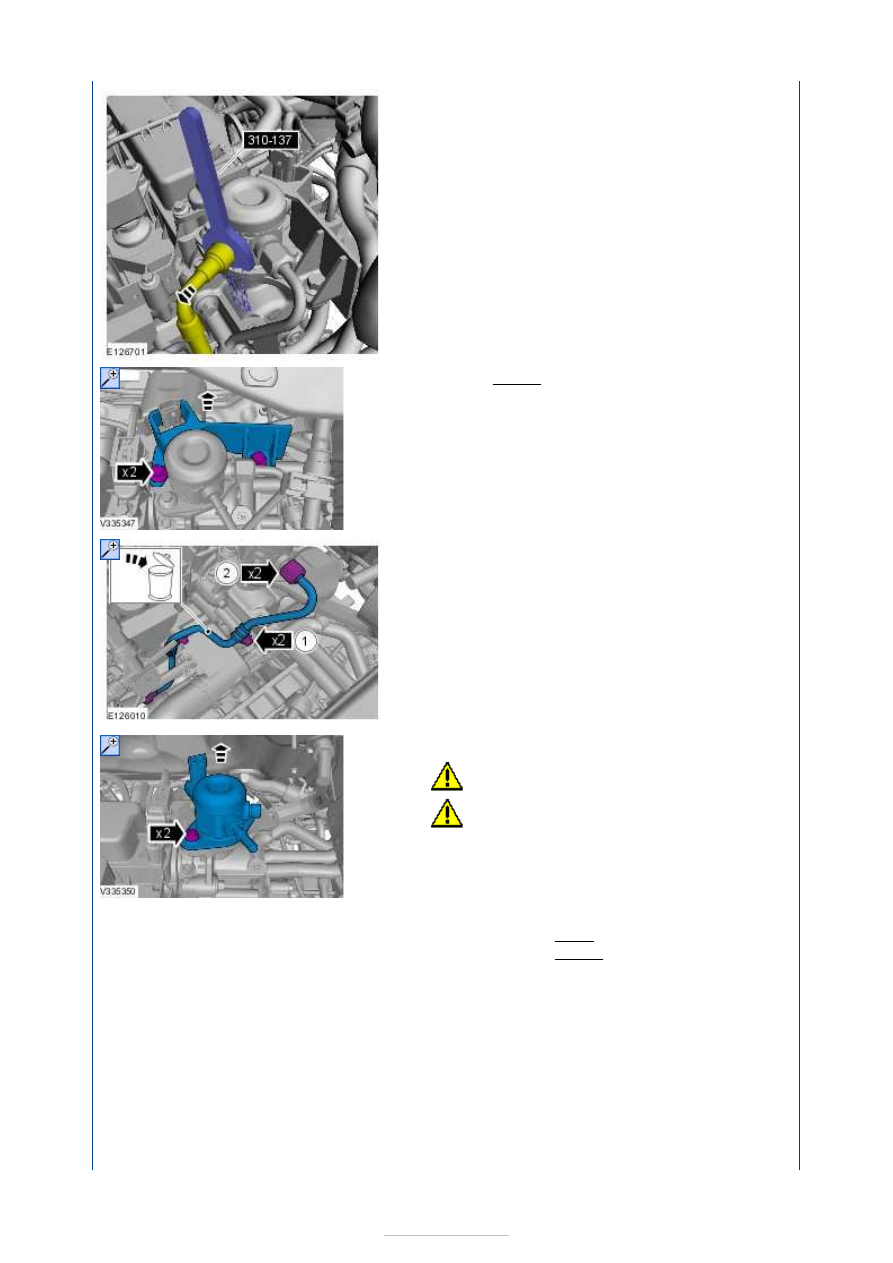

1. Refer to:

Fuel Pump

 (303-04B Fuel Charging and

Controls - 2.0L EcoBoost SCTi (149kW/203PS) -
MI4, Removal and Installation).

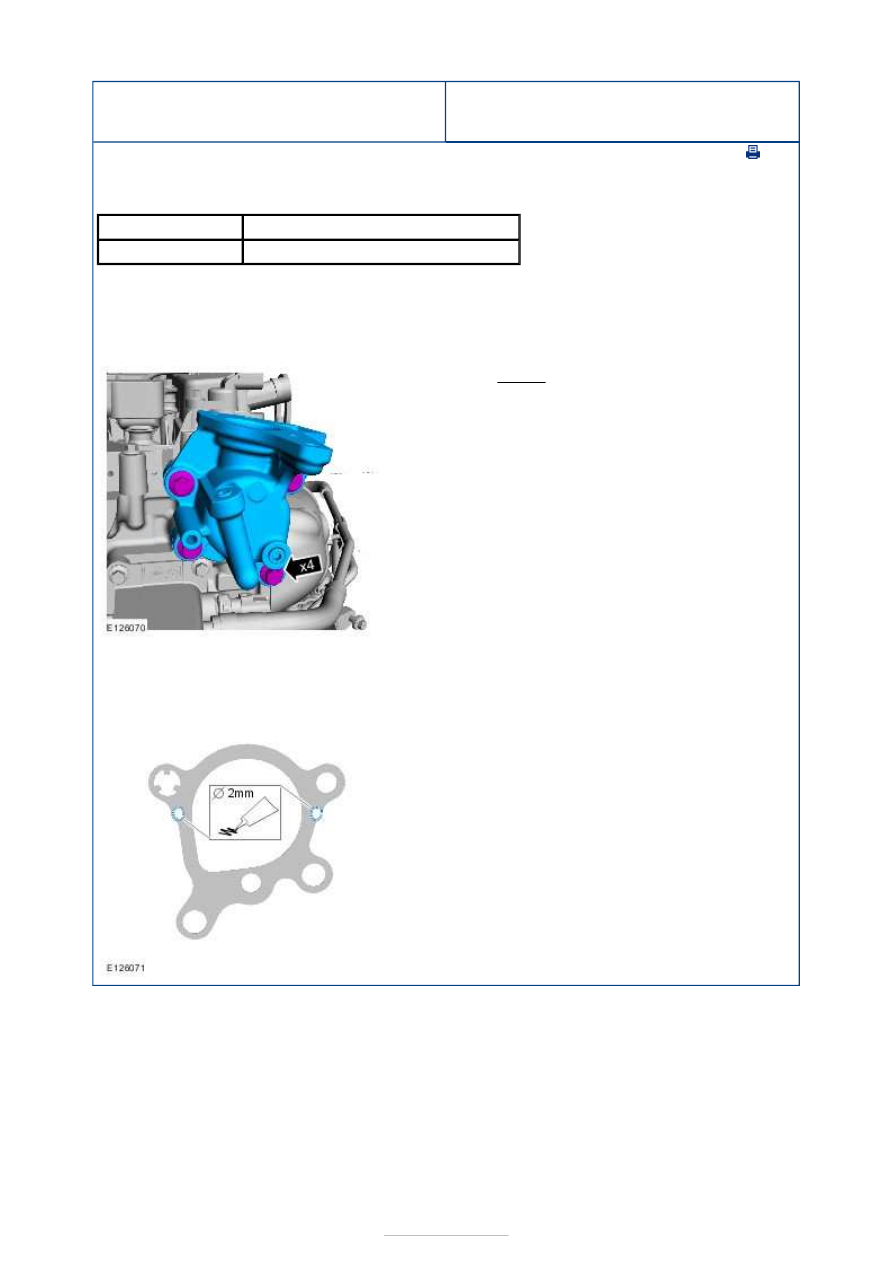

2. Torque: 20 Nm

1. To install, reverse the removal procedure.

2.

NOTE: Make sure that a new component is
installed.
NOTE: The component must be installed
within 10 minutes of applying the sealant.

Material:

Silicone Sealant LB (WSE-M4G323-A4 /

2U7J-M4G323-AA)







Fuel Charging and Controls - 2.5L Duratec
(162kW/220PS) - VI5 - Fuel Charging and
Controls

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Description and Operation



Description

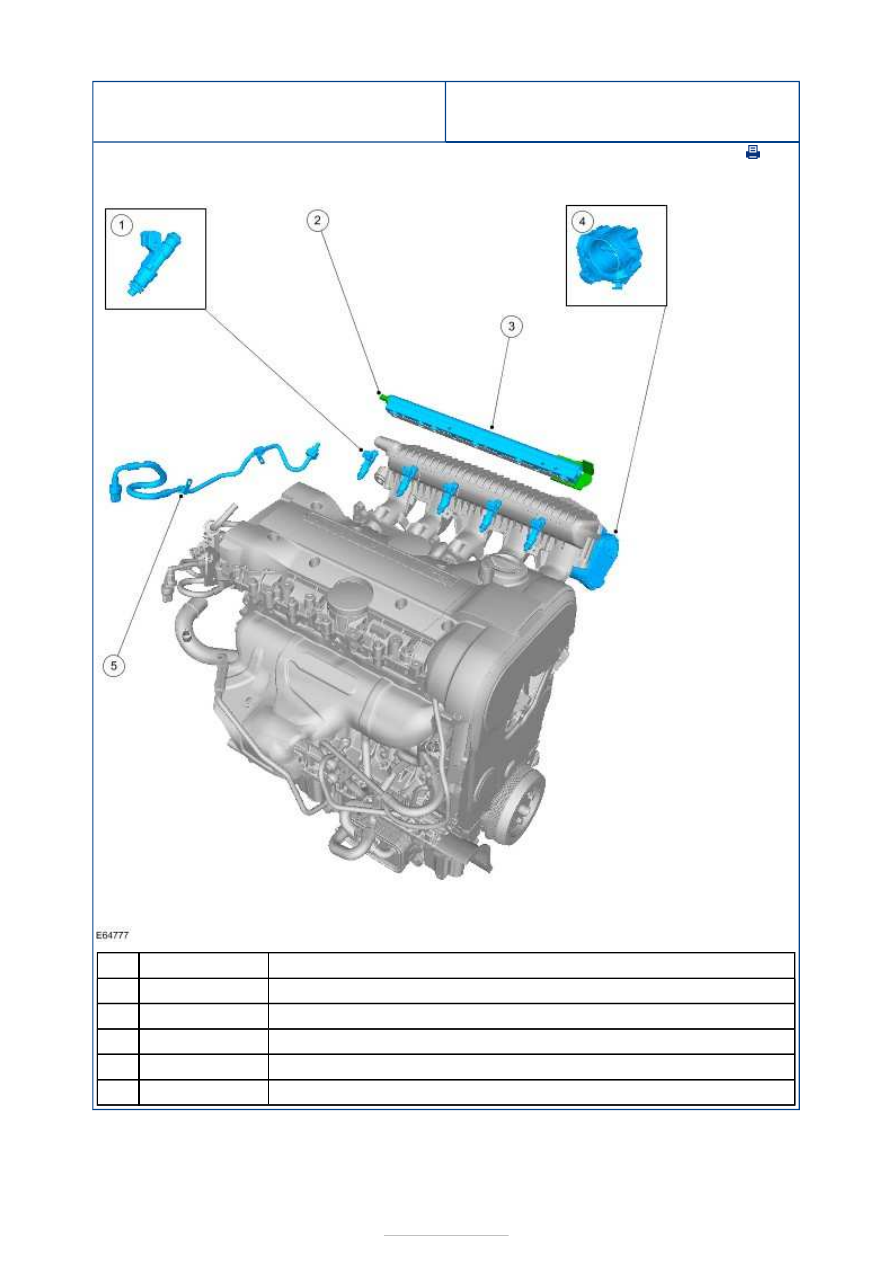

Fuel Injectors

Fuel rail pressure relief valve

Fuel rail

Throttle body

Fuel tank to fuel rail fuel supply line

Item

1

2

3

4

5



Part Number

-

-

-

-

-
