Ford Galaxy / Ford S-MAX. Manual - part 363

Fuel Charging and Controls - 2.0L
EcoBoost SCTi (149kW/203PS) - MI4 -
Fuel Rail

S-MAX/Galaxy 2006.5 (02/2006-)



Print



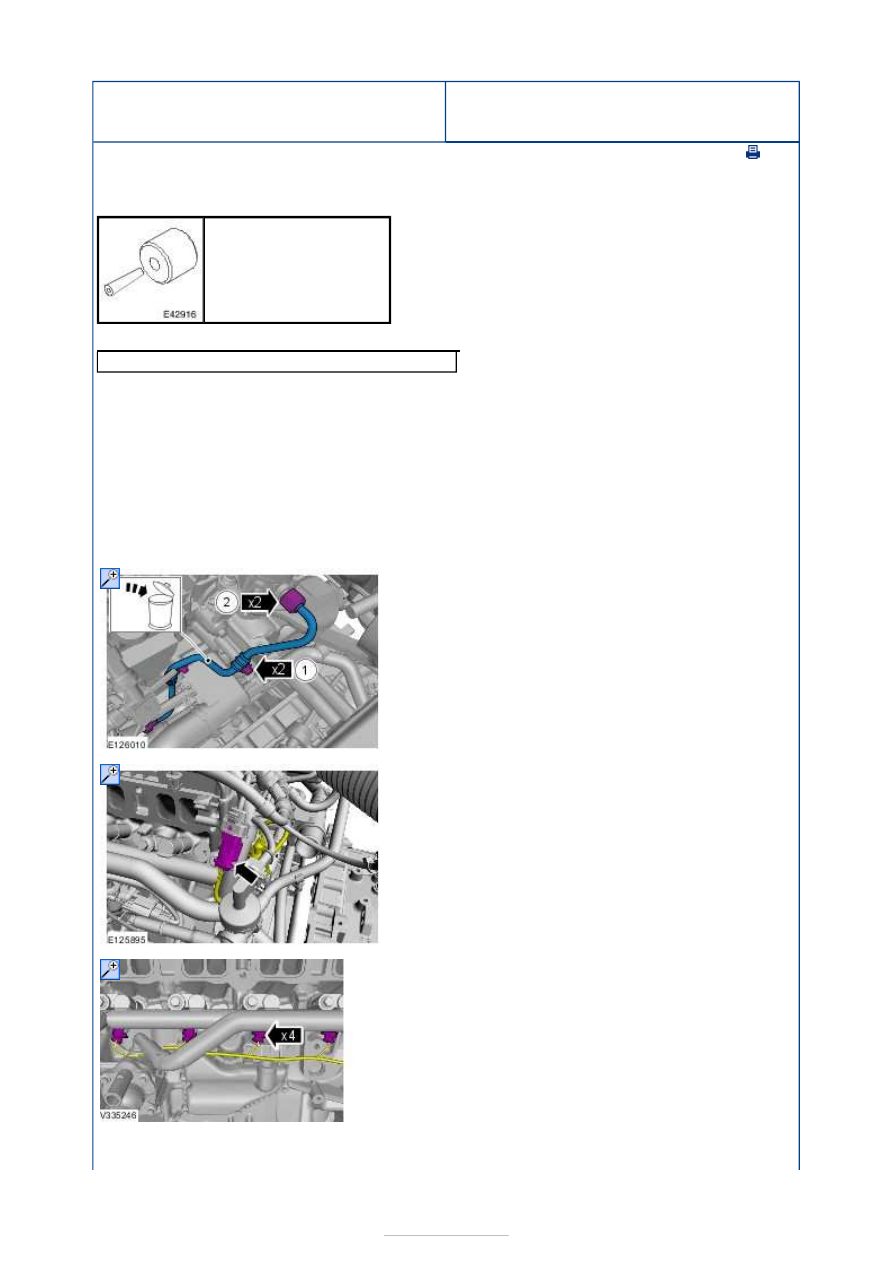

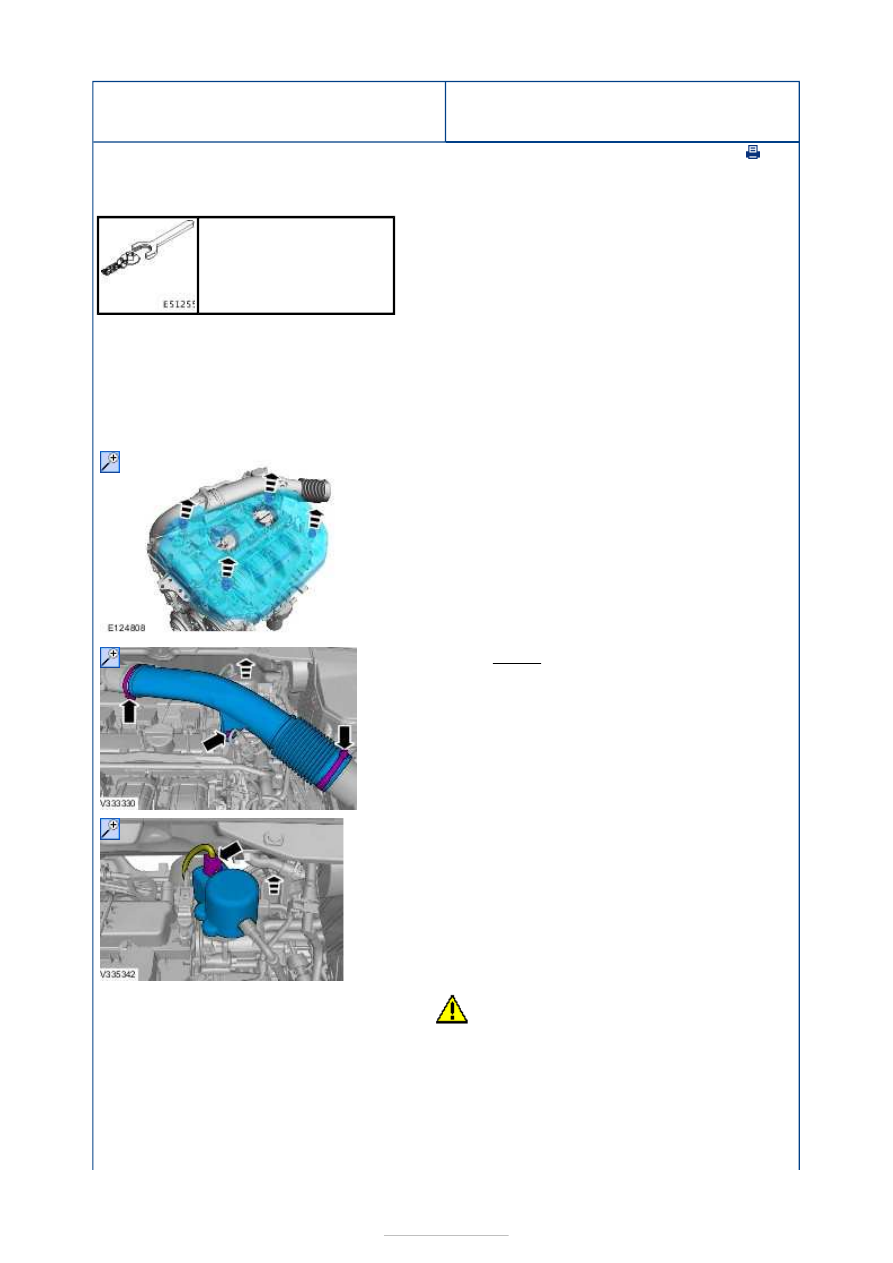

Removal and Installation

Special Tool(s)

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

310-128
Installer Set, Teflon Seal

Knife

1. Refer to:

Fuel System Pressure Release - 2.0L

EcoBoost SCTi (149kW/203PS) - MI4

 (310-00

Fuel System - General Information, General
Procedures).

2. Refer to:

Intake Manifold

 (303-01B Engine - 2.0L

EcoBoost SCTi (149kW/203PS) - MI4, Removal
and Installation).

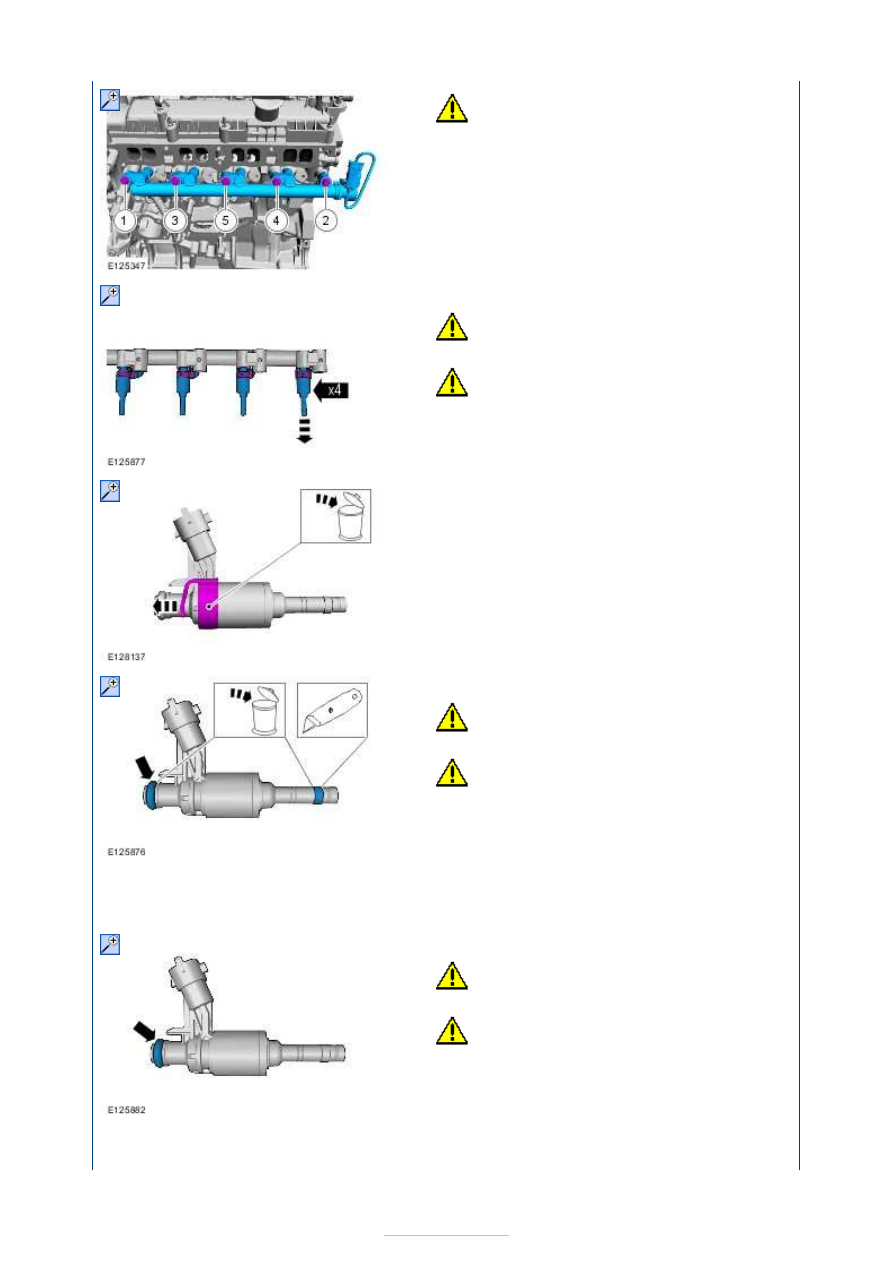

3.

4.

5.









Installation

6.

CAUTION: Take extra care when

handling the components.
NOTE: Only use moderate force.

7.

CAUTIONS:

Take extra care when handling the

components.

Make sure that the area around the

component is clean and free of foreign
material.
NOTE: Only use moderate force.

8.

NOTE: Make sure that a new component is
installed.

9.

CAUTIONS:

Take extra care when handling the

components.

Make sure that the area around the

component is clean and free of foreign
material.

General Equipment:

Knife



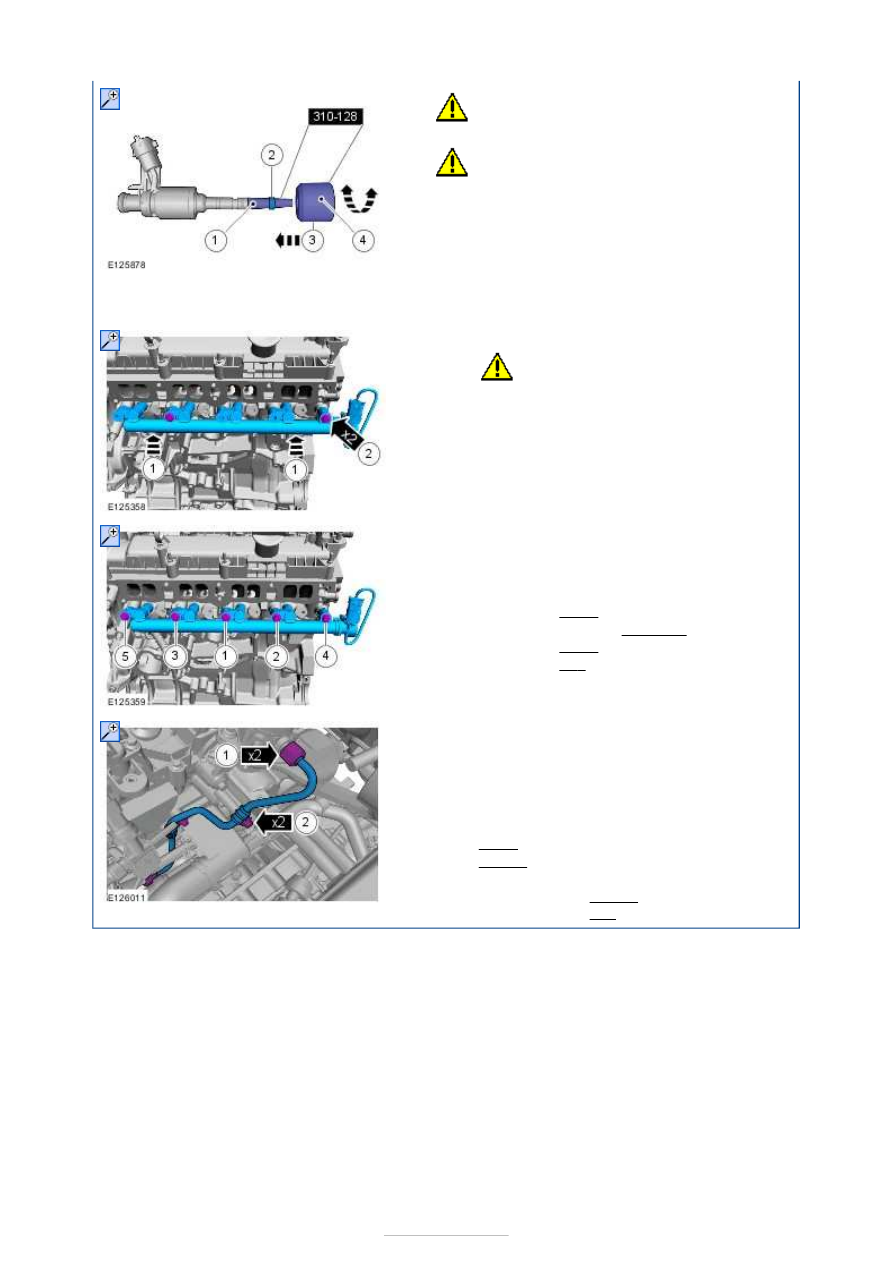

1. To install, reverse the removal procedure.

2.

CAUTIONS:

Take extra care when handling the

components.

Make sure that the area around the

component is clean and free of foreign
material.
NOTE: Make sure that a new component is
installed.

3.

CAUTIONS:











Take extra care when handling the

components.

Make sure that the area around the

component is clean and free of foreign
material.

Remove the following items:

1. Special Tool(s):

310-128



2.

NOTE: Make sure that a new
component is installed.

3. Special Tool(s):

310-128



4.

4.

1.

CAUTION: Only use moderate

force.

2.

NOTE: Only tighten the bolts finger
tight at this stage.

5.

NOTE: Only tighten the bolts finger tight at
this stage.

6. Torque:

8 Nm
Loosen: 3 turn(s)
8 Nm
26°

Stage 1:
Stage 2:
Stage 3:
Stage 4:

7.

NOTE: Make sure that a new component is
installed.
NOTE: Only tighten the nuts and bolts finger
tight at this stage.

8. Torque:

1 7 Nm
2 10 Nm
1

10 Nm
45°

Stage 1:
Stage 2:









Fuel Charging and Controls - 2.0L
EcoBoost SCTi (149kW/203PS) - MI4 -
Fuel Pump

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

Removal

NOTE: Removal steps in this procedure may contain installation details.

310-137
Disconnect Tool, Fuel Line

1. Refer to:

Fuel System Pressure Release - 2.0L

EcoBoost SCTi (149kW/203PS) - MI4

 (310-00

Fuel System - General Information, General
Procedures).

2.

3. Torque: 10 Nm

4.

5.

CAUTION: Make sure that the quick

release couplings are correctly engaged.

Special Tool(s):

310-137
