Ford Galaxy / Ford S-MAX. Manual - part 361

Fuel Charging and Controls - 2.0L
Duratec-HE (107kW/145PS) - MI4/2.0L
Duratec-HE Flex Fuel (107kW/145PS) -
MI4/2.3L Duratec-HE (118kW/160PS) -
MI4 - Fuel Rail—2.3L Duratec-HE
(118kW/160PS) - MI4

S-MAX/Galaxy 2006.5 (02/2006-)



Print



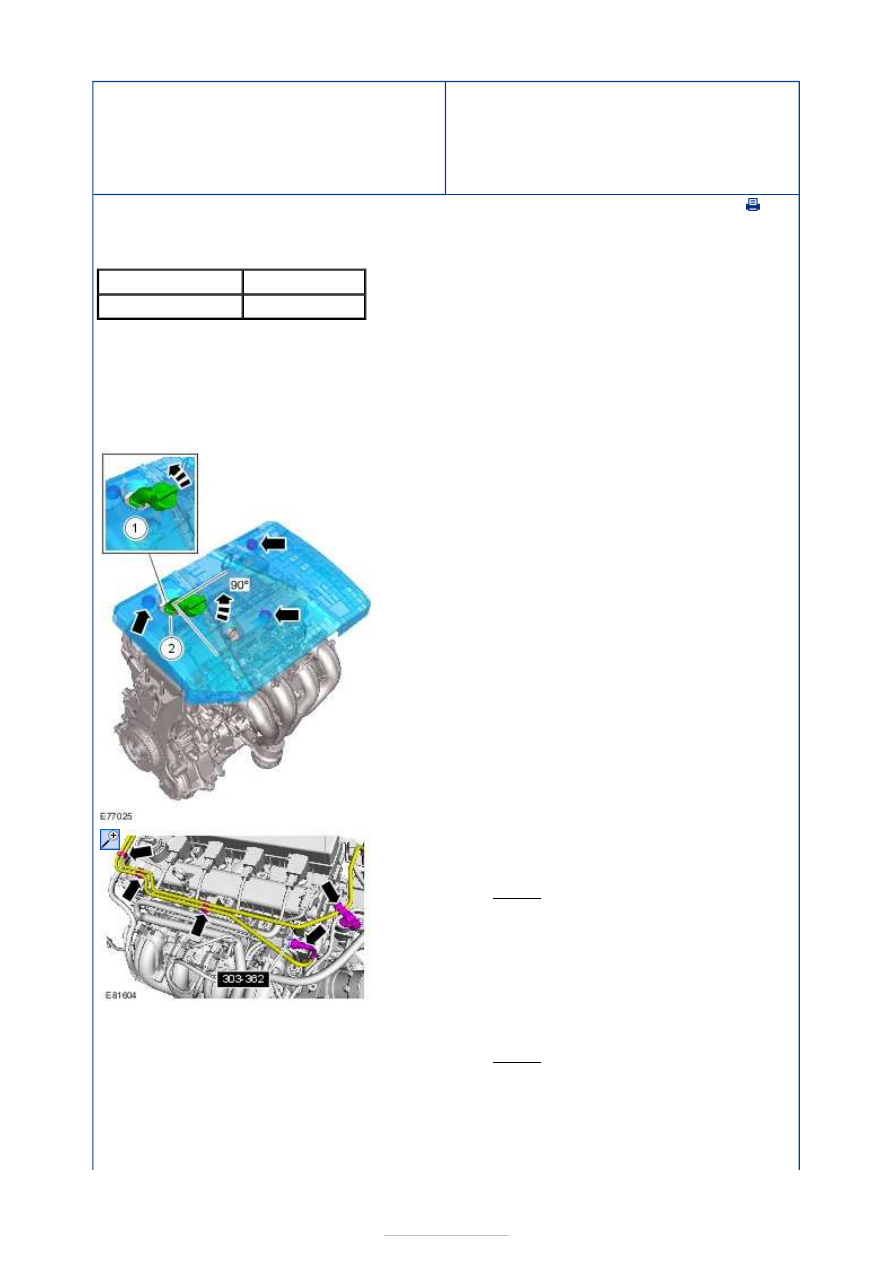

Removal and Installation

Materials

Removal

NOTE: Removal steps in this procedure may contain installation details.

Name

Specification

Engine Oil - 5W-30 WSS-M2C913-C

1. Refer to:

Fuel System Pressure Release

 (310-00

Fuel System - General Information, General
Procedures).

2.

3. Refer to:

Quick Release Coupling

 (310-00 Fuel

System - General Information, General
Procedures).
Torque:

10 Nm

4. Torque: 25 Nm





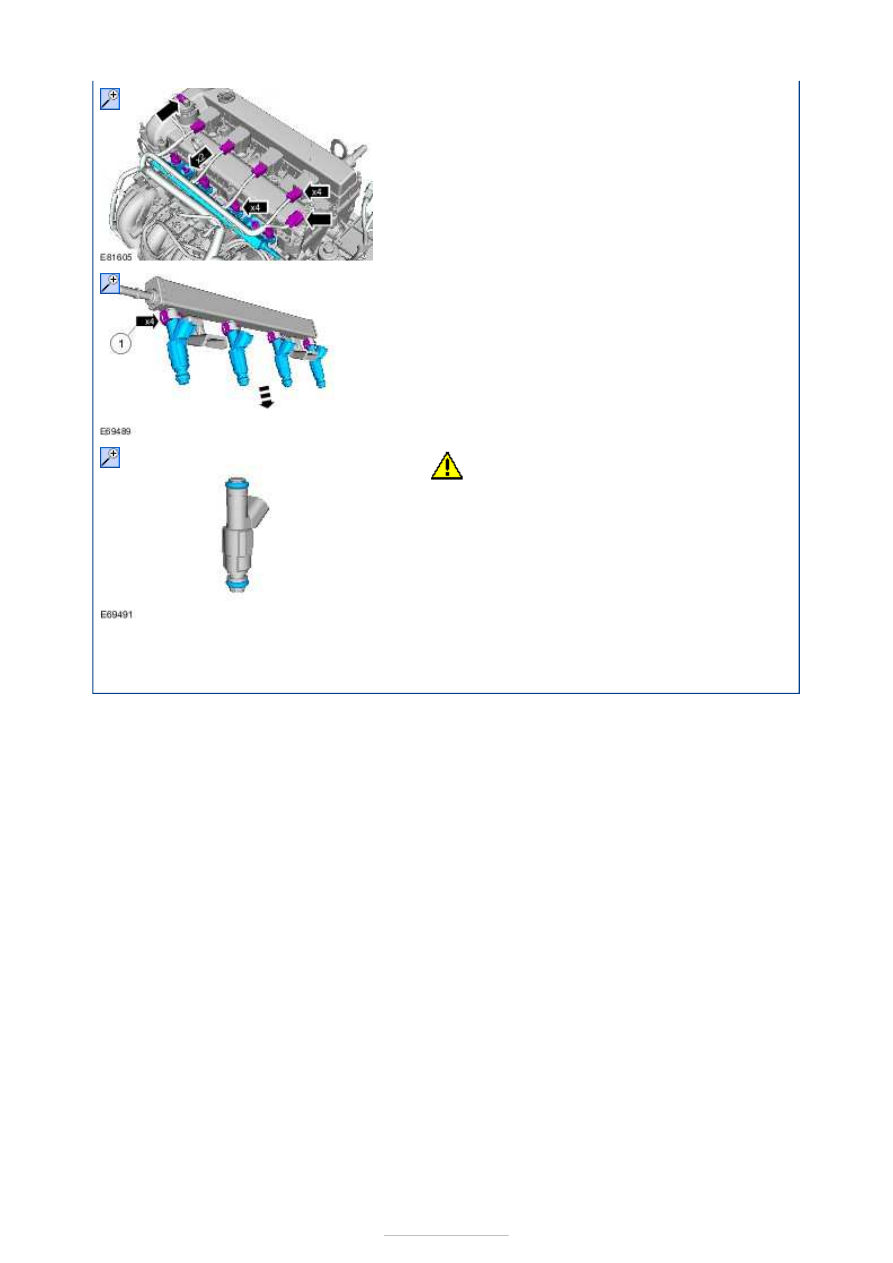

Installation

5.

1.

NOTE: Make sure that new components
are installed.

6.

CAUTION: Only use the specified

material to lubricate the seals.
NOTE: Make sure that new components are
installed.

Material:

Engine Oil - 5W-30 (WSS-M2C913-C)



1. To install, reverse the removal procedure.







Fuel Charging and Controls - 2.0L
Duratec-HE (107kW/145PS) - MI4/2.0L
Duratec-HE Flex Fuel (107kW/145PS) -
MI4/2.3L Duratec-HE (118kW/160PS) -
MI4 - Throttle Body—2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE
Flex Fuel (107kW/145PS) - MI4

S-MAX/Galaxy 2006.5 (02/2006-)



Print



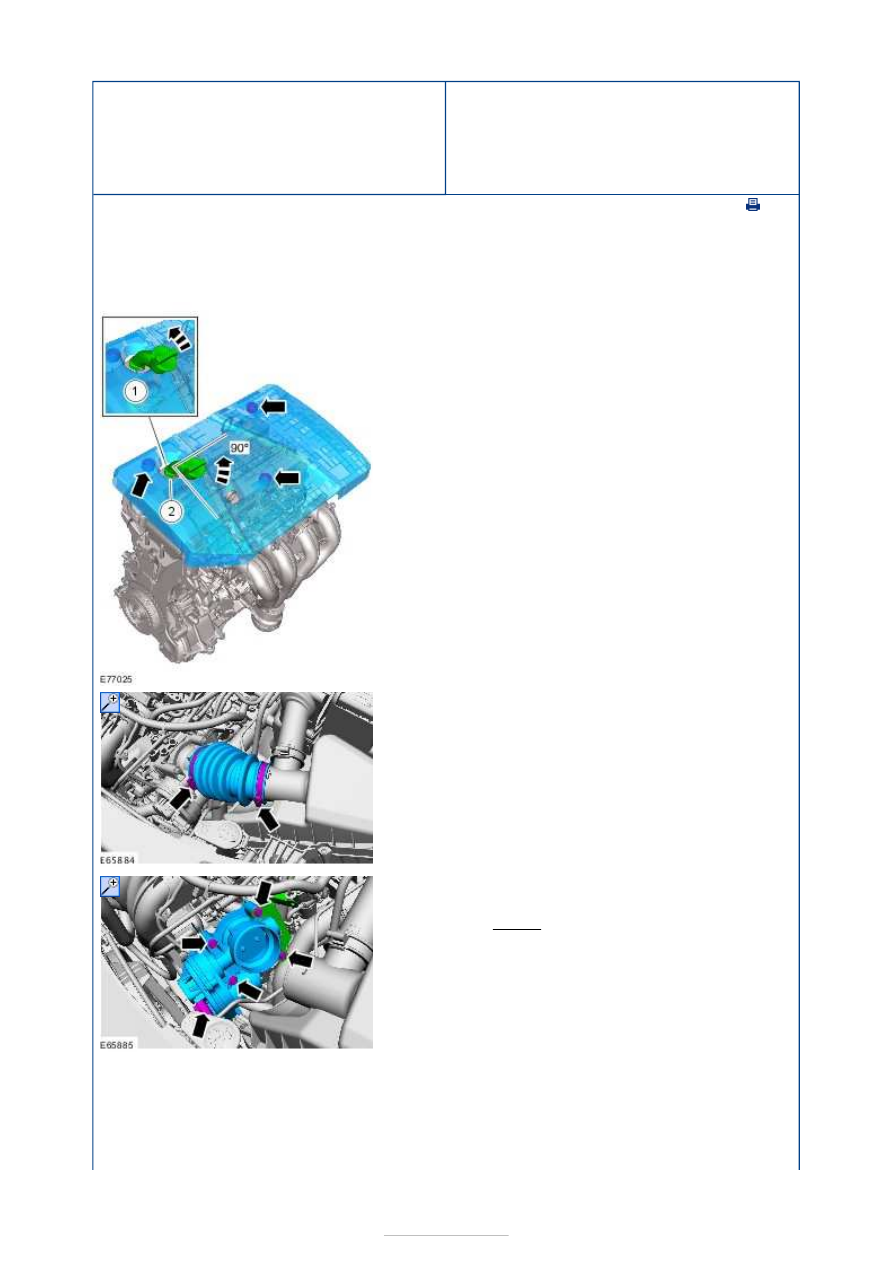

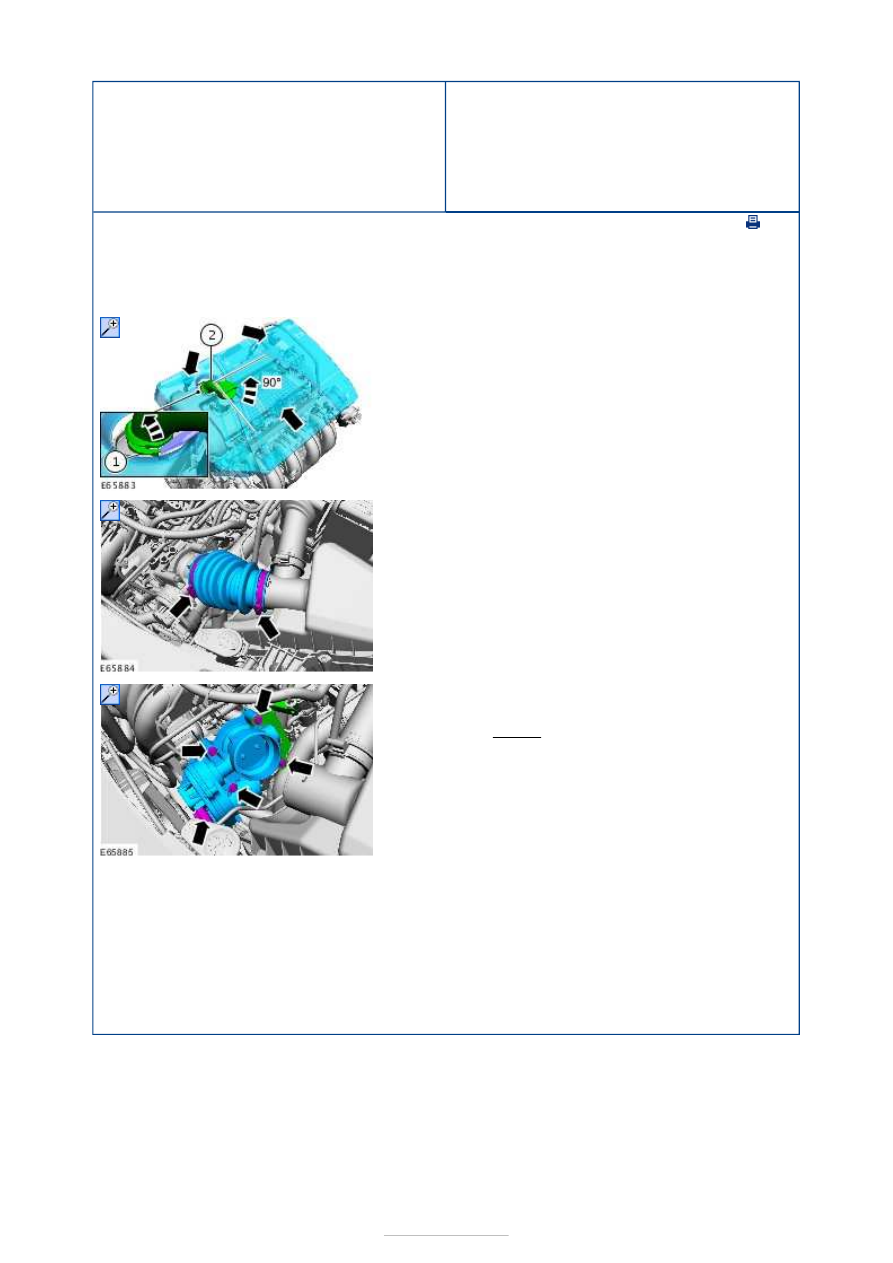

Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1.

2.

3.

NOTE: The gasket is to be reused unless
damaged.

Torque:

10 Nm

1. To install, reverse the removal procedure.

2.

NOTE: Make sure that the pedals remain in
the rest position during the initialization.

Turn the ignition key to position II and wait for
one minute to initialize the throttle body.

3. Turn the ignition key to the OFF position.







Fuel Charging and Controls - 2.0L
Duratec-HE (107kW/145PS) - MI4/2.0L
Duratec-HE Flex Fuel (107kW/145PS) -
MI4/2.3L Duratec-HE (118kW/160PS) -
MI4 - Throttle Body—2.3L Duratec-HE
(118kW/160PS) - MI4

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1.

2.

3.

NOTE: The gasket is to be reused unless
damaged.

Torque:

10 Nm

1. To install, reverse the removal procedure.

2.

NOTE: Make sure that the pedals remain in
the rest position during the initialization.
