Ford Galaxy / Ford S-MAX. Manual - part 355

Engine Cooling - 2.2L Duratorq-TDCi
(129kW/175PS) - DW - Radiator Lower
Mounting Repair

S-MAX/Galaxy 2006.5 (02/2006

General Procedures

General Equipment

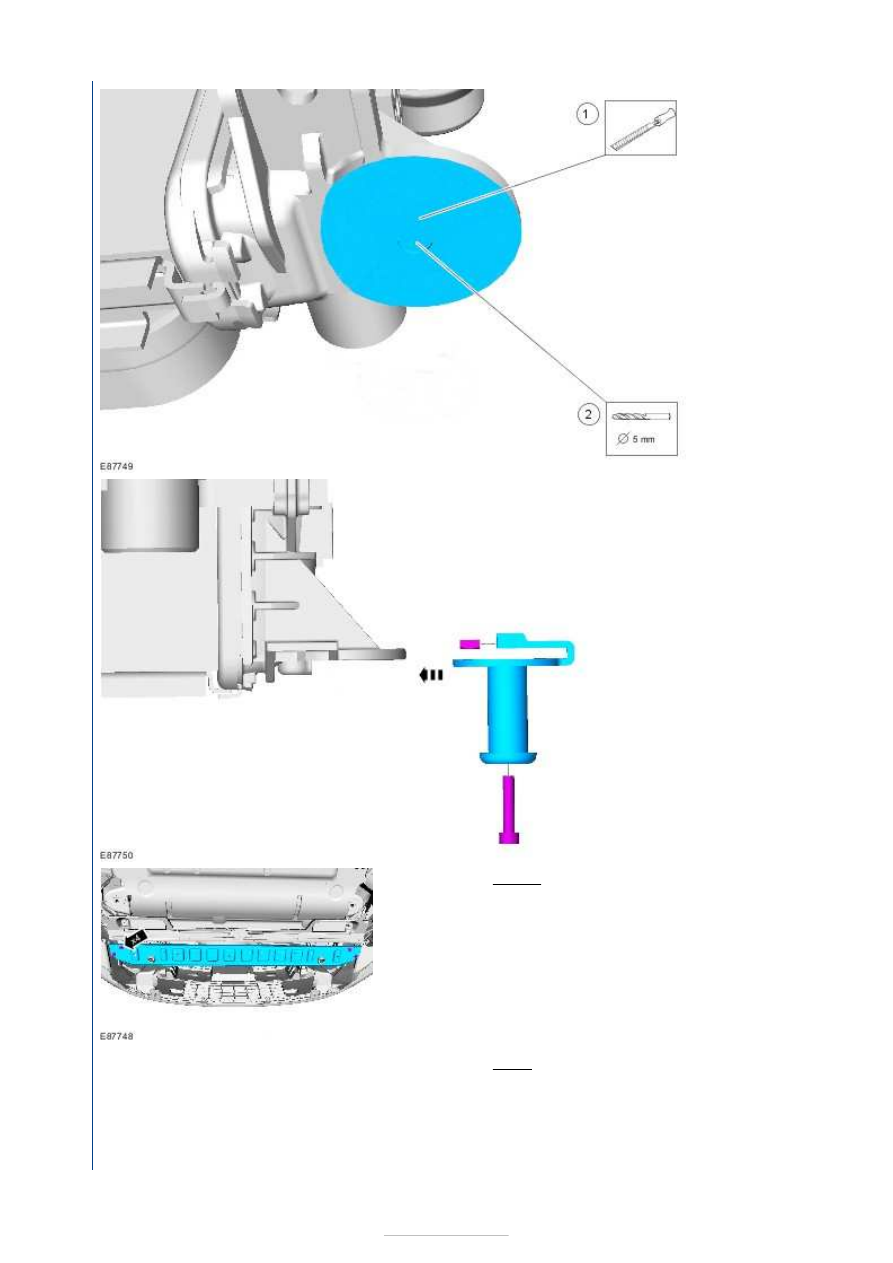

5 mm drill bit
Cable ties
Flat file

1. On both sides.

2. Secure the radiator and condenser assembly to the front

panel (on both sides).

General Equipment:

Cable ties



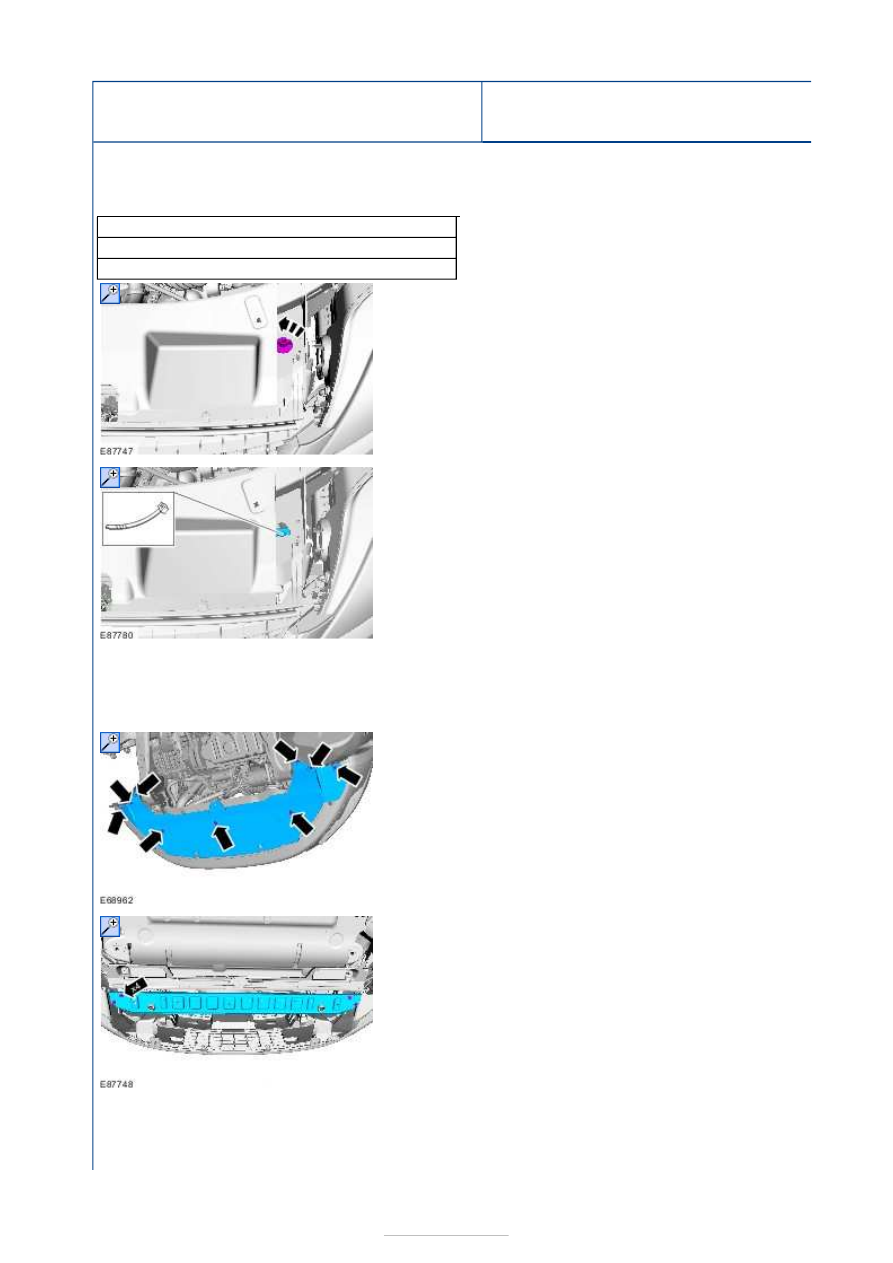

3. Raise and support the vehicle.

Refer to:

Lifting

 (100-02 Jacking and Lifting, Description

and Operation).

4.

5.

6.

1. General

Equipment:









Flat file

2. General

Equipment:

5 mm drill
bit



7.

8. Torque: 25 Nm

9. Torque: 8 Nm

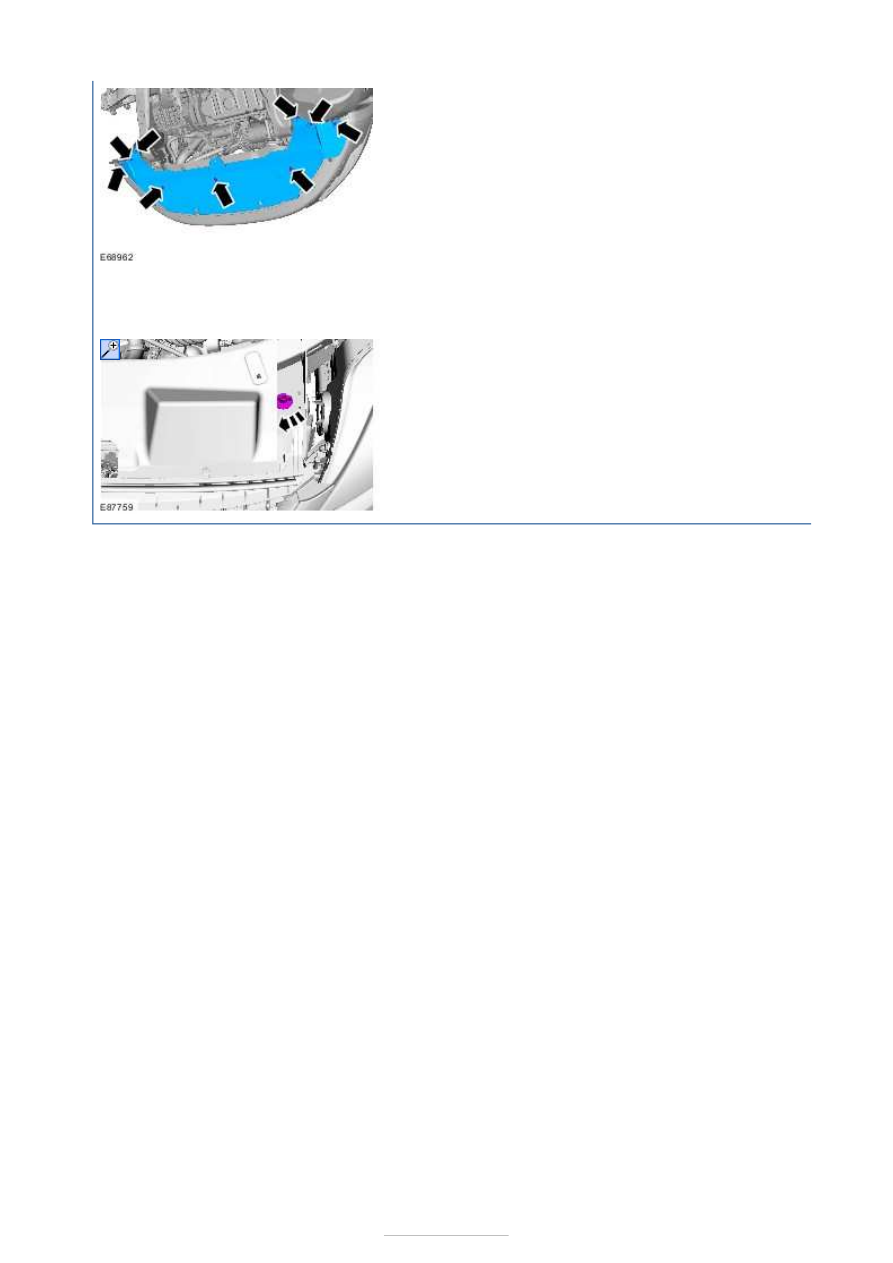

10. Lower the vehicle.

11. Remove the cable ties securing the radiator and condenser

assembly.

12. On both sides.





Engine Cooling - 2.2L Duratorq-TDCi

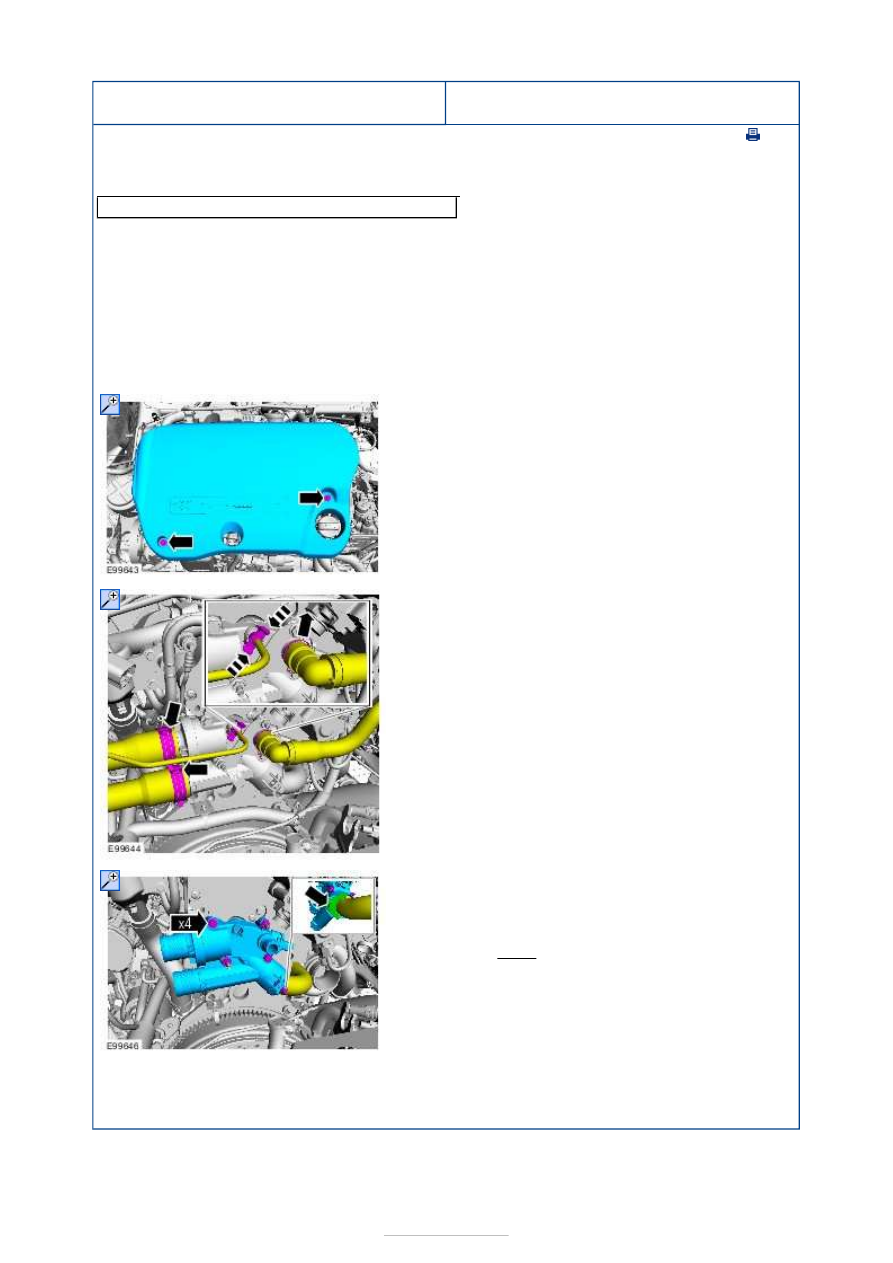

(129kW/175PS) - DW - Thermostat

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

Hose clamp remover/installer

1. Drain the cooling system.

Refer to:

Cooling System Draining, Filling and

Bleeding

 (303-03F Engine Cooling - 2.2L

Duratorq-TDCi (129kW/175PS) - DW, General
Procedures).

2.

3. General Equipment:

Hose clamp

remover/installer



4.

NOTE: The O-ring seal is to be reused unless
damaged

General Equipment:

Hose clamp

remover/installer



Torque:

8 Nm

1. To install, reverse the removal procedure.
