Ford Galaxy / Ford S-MAX. Manual - part 331

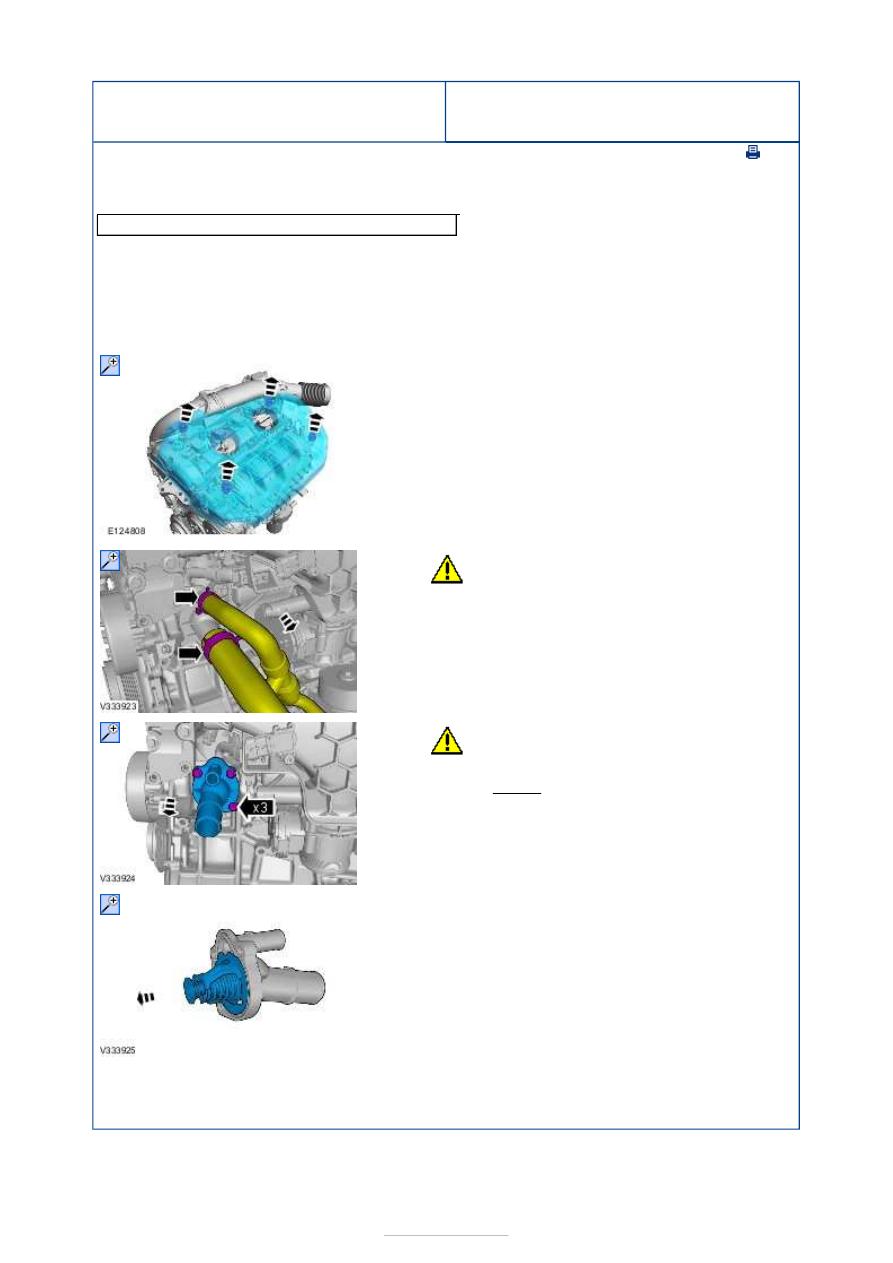

Engine Cooling - 2.0L EcoBoost SCTi
(149kW/203PS) - MI4 - Thermostat
Housing

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

Hose clamp remover/installer

1. Refer to:

Cooling System Draining and Vacuum

Filling

 (303-03B Engine Cooling - 2.0L EcoBoost

SCTi (149kW/203PS) - MI4, General Procedures).

2.

3.

CAUTION: Use suitable paper to absorb

any escaping fluid.

General Equipment:

Hose clamp

remover/installer



4.

CAUTION: Use suitable paper to absorb

any escaping fluid.

Torque:

10 Nm

5.

1. To install, reverse the removal procedure.









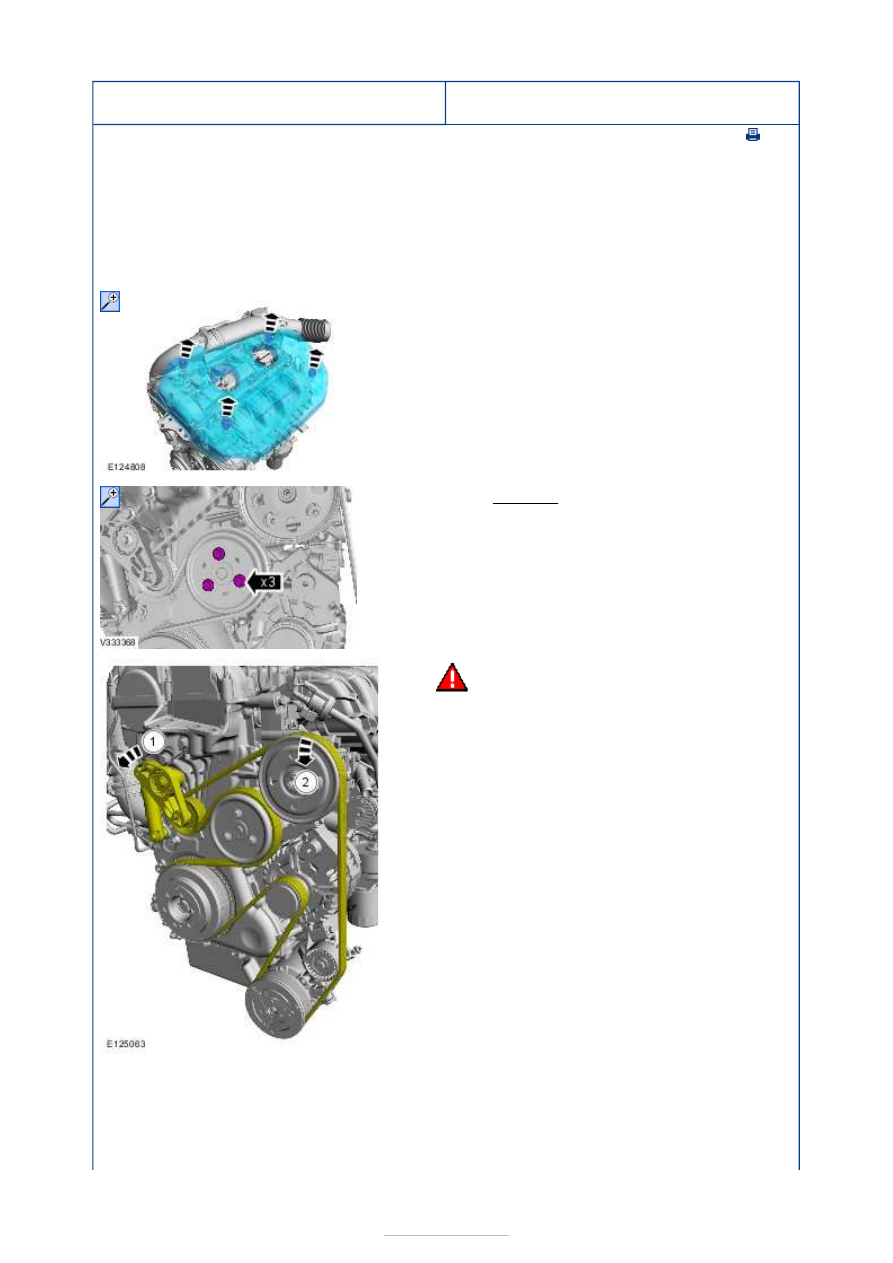

Engine Cooling - 2.0L EcoBoost SCTi
(149kW/203PS) - MI4 - Coolant Pump

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

1. Refer to:

Cooling System Draining and Vacuum

Filling

 (303-03B Engine Cooling - 2.0L EcoBoost

SCTi (149kW/203PS) - MI4, General Procedures).

2.

3. Loosen: 2 turn(s)

4.

WARNING: Take extra care when

handling the compressed spring.

5.

NOTE: Only tighten the nut and bolts finger
tight at this stage.







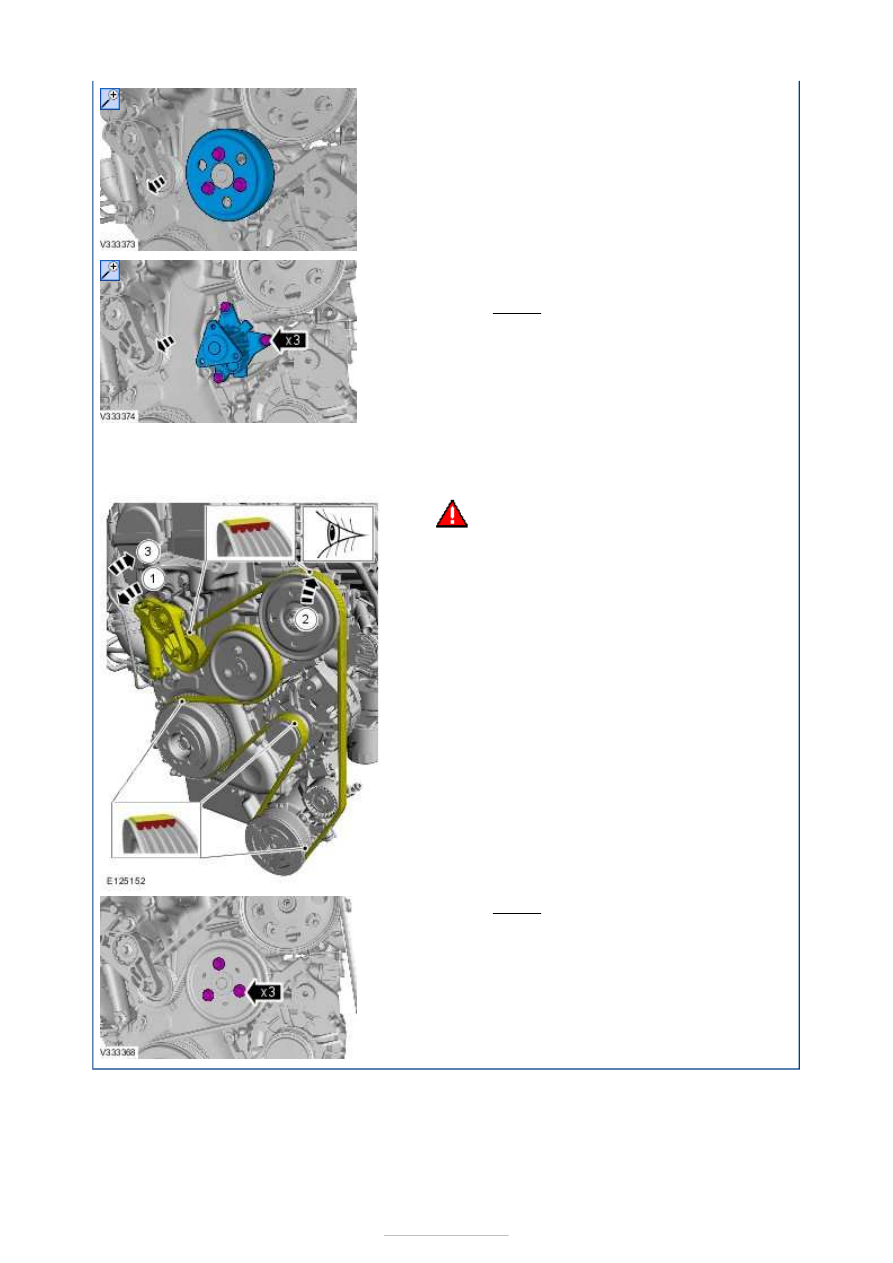

Installation

6.

NOTE: Use suitable paper to absorb any
escaping fluid.

Torque:

10 Nm

1. To install, reverse the removal procedure.

2.

WARNING: Take extra care when

handling the compressed spring.

3. Torque: 20 Nm









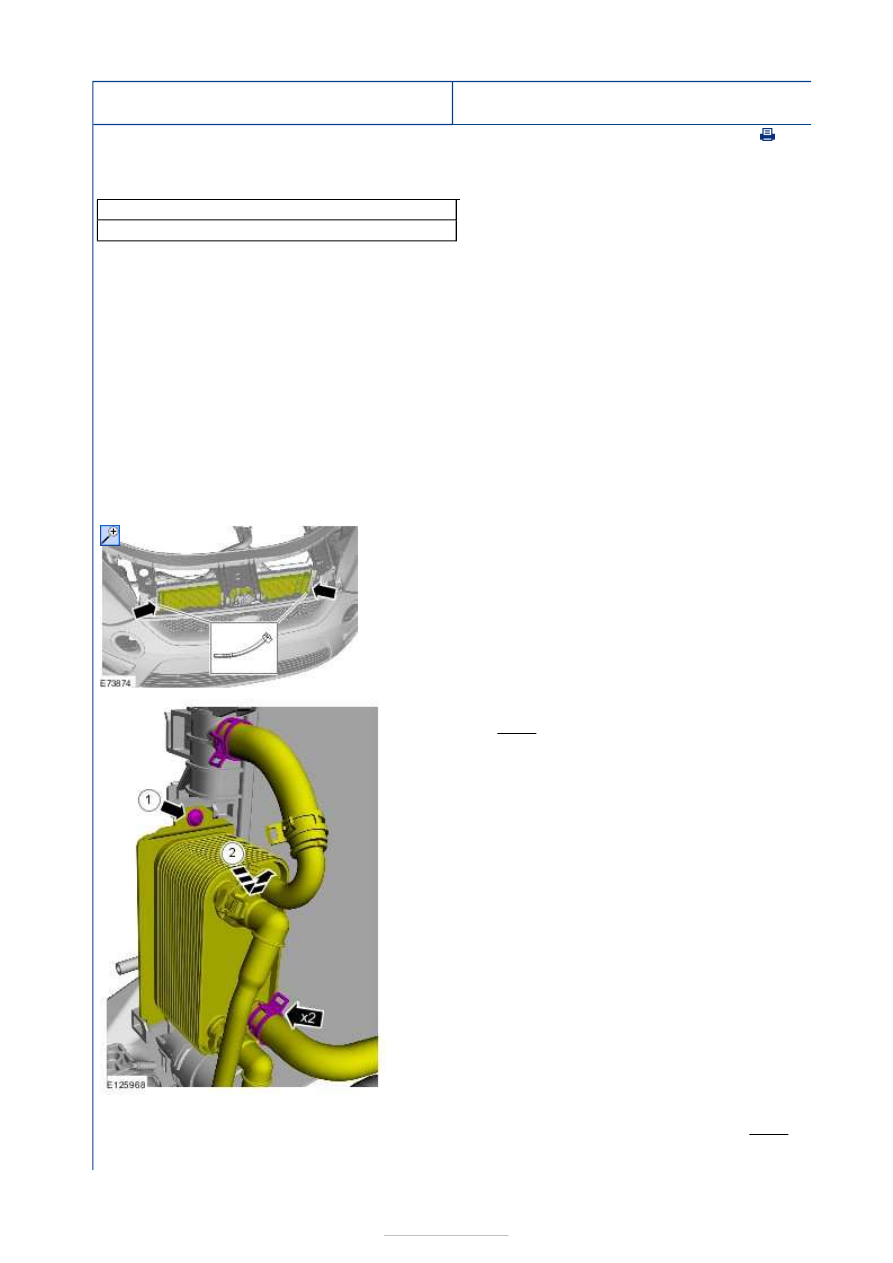

Engine Cooling - 2.0L EcoBoost SCTi
(149kW/203PS) - MI4 - Radiator

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

Cable ties
Hose clamp remover/installer

1. Refer to:

Cooling System Draining and Vacuum

Filling

 (303-03B Engine Cooling - 2.0L EcoBoost

SCTi (149kW/203PS) - MI4, General Procedures).

2. Remove the following items:

1. Refer to:

Cooling Fan Motor and Shroud



(303-03B Engine Cooling - 2.0L EcoBoost
SCTi (149kW/203PS) - MI4, Removal and
Installation).

2. Refer to:

Charge Air Cooler

 (303-12B Intake

Air Distribution and Filtering - 2.0L EcoBoost
SCTi (149kW/203PS) - MI4, Removal and
Installation).

3. General Equipment:

Cable ties



4. General Equipment:

Hose clamp remover/installer



Torque:

4 Nm

5. Torque:

5 Nm
