Ford Galaxy / Ford S-MAX. Manual - part 332

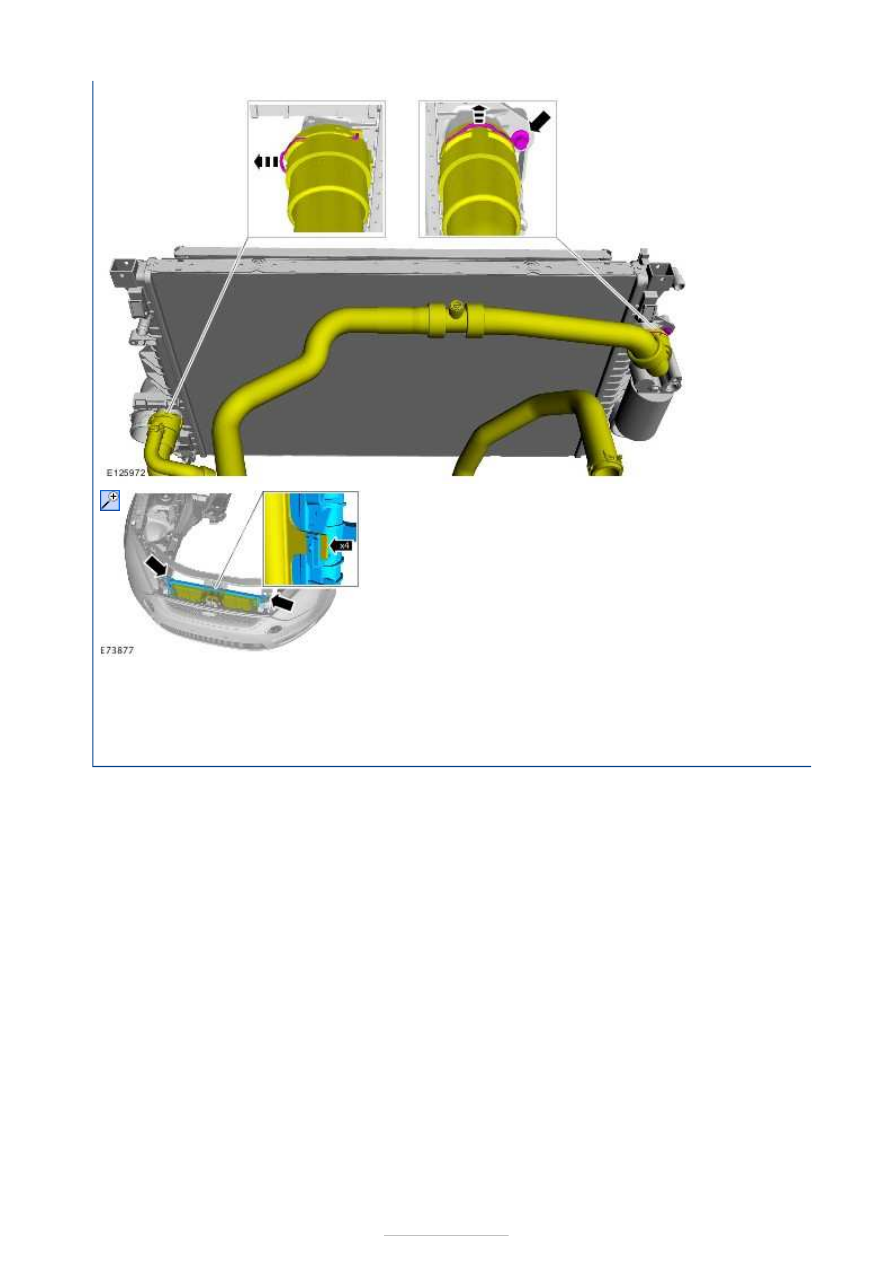

Installation

6.

NOTE: This step requires the aid of another
technician.
NOTE: Radiator insulators are to be reused
unless damaged.

Remove the cable ties.

1.

NOTE: Make sure that no components catch
when installing the radiator.

To install, reverse the removal procedure.





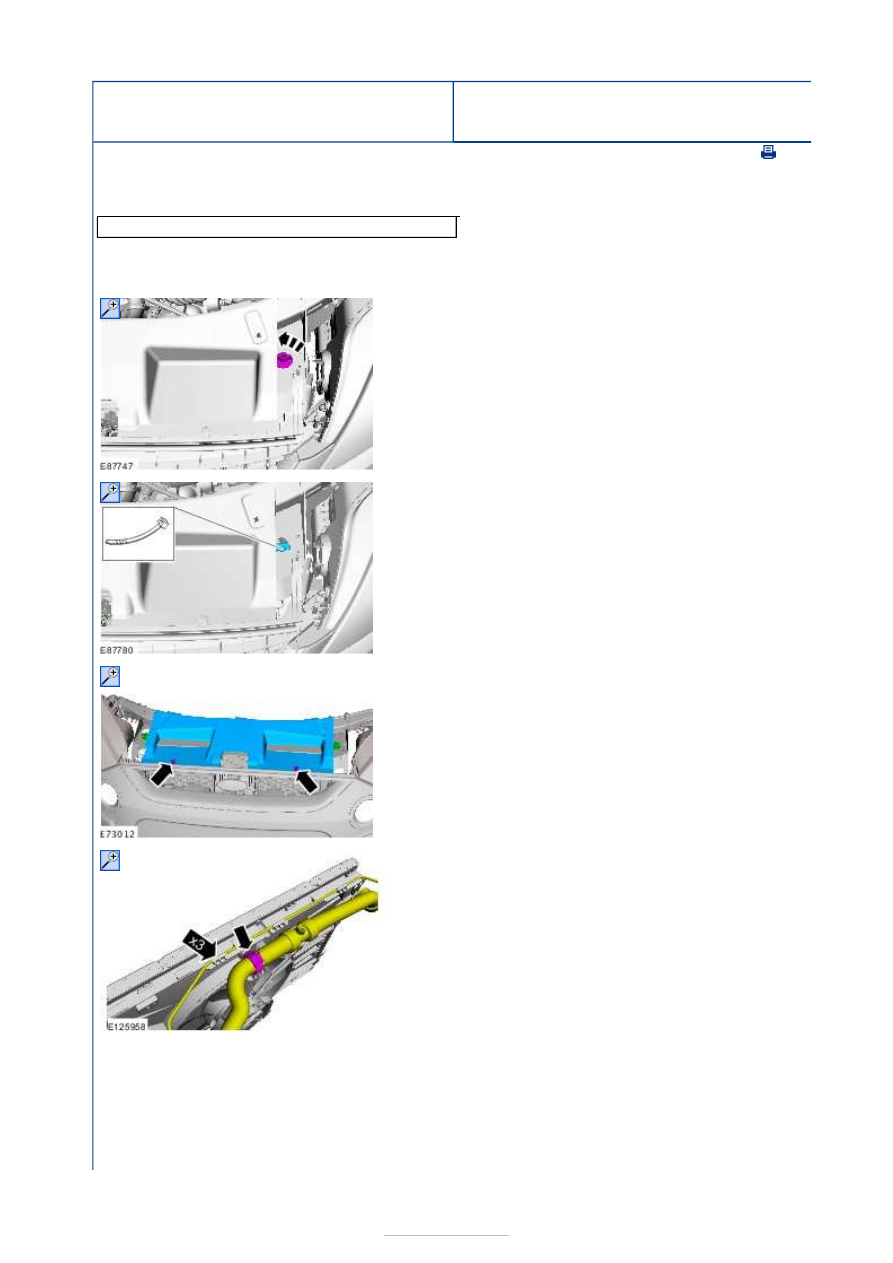

Engine Cooling - 2.0L EcoBoost SCTi
(149kW/203PS) - MI4 - Cooling Fan Motor
and Shroud

S-MAX/Galaxy 2006.5 (02/2006-)



Print

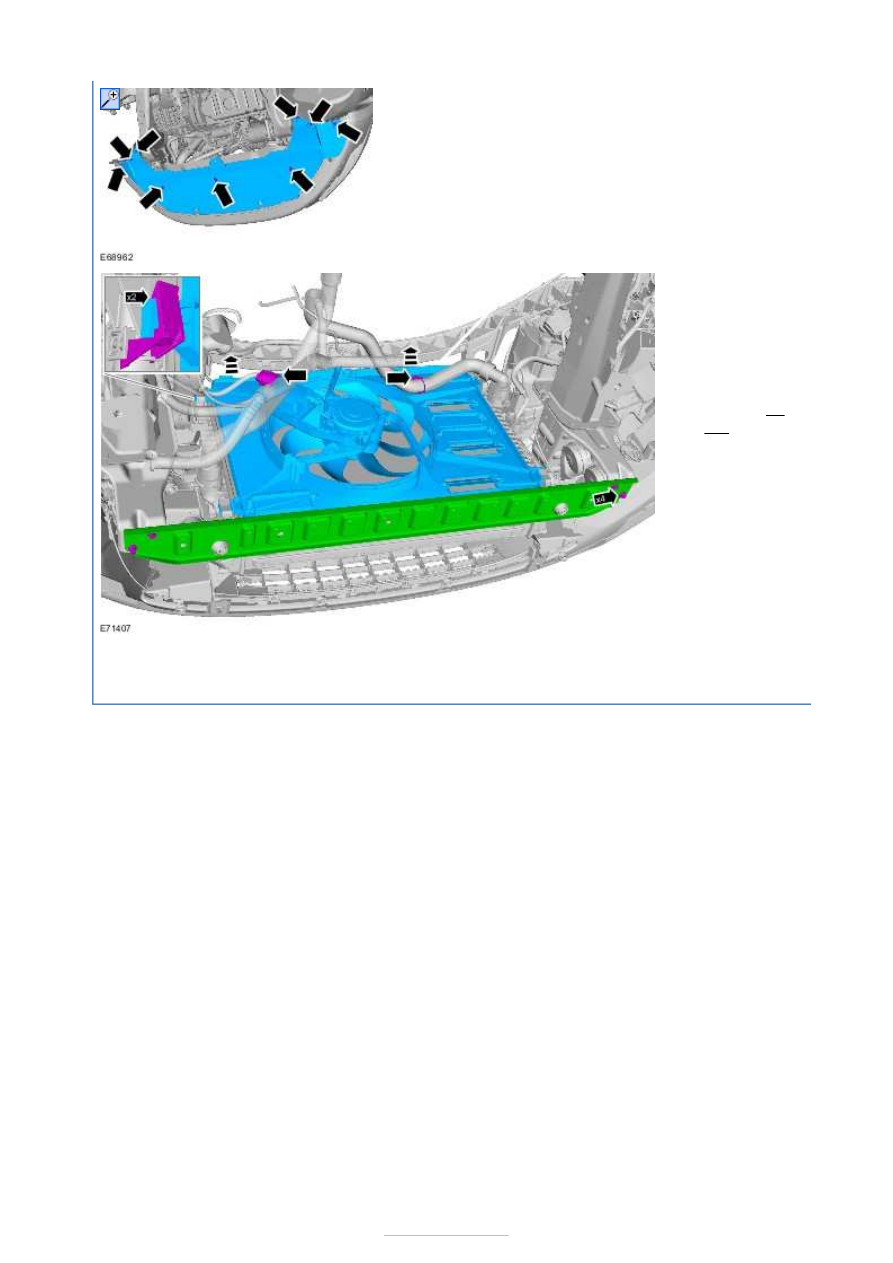

Removal and Installation

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

Cable ties

1. On both sides.

2. Loosely secure the radiator and condenser

assembly to the front panel so that it can be
lowered by approximately 70 mm (on both sides).

General Equipment:

Cable ties



3.

4.

5. Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

6.









Installation

7. Lower the

radiator and
condenser
assembly by
approximately
70 mm.

Torque:

25

Nm

1. To install, reverse the removal procedure.





Engine Cooling - 2.5L Duratec
(162kW/220PS) - VI5 - Specifications

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Lubricants, Fluids, Sealers and Adhesives

Antifreeze

Cooling System Refill Capacities

Cooling System Pressure Specification

Item

Specification

Motorcraft Super Plus Antifreeze

WSS-M97B44–D

Specific Gravity (providing no

other additive is in coolant)

Approximate percentage of

Anti-Freeze (by volume)

Remains

Fluid to

Solidifies

at

1.061 at +15°C

50%

–25°C (–13°

F)

–37°C (–

35°F)

Description

Liters

Cooling system and heater

7.1

Description

Pressure kpa (psi)

Radiator pressure test

138 (20)

Coolant expansion tank cap release pressure

135 to 155 (19.6 to 22.5)
