Engine Cooling - 2.0L EcoBoost SCTi
(149kW/203PS) - MI4 - Specifications

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Lubricants, Fluids, Sealers and Adhesives

Antifreeze

Cooling System Refill Capacity

Cooling System Pressure Specification

Item

Specification

Motorcraft Super Plus Antifreeze

WSS-M97B44–D

Specific Gravity (providing no

other additive is in coolant)

Approximate percentage of

Anti-Freeze (by volume)

Remains

Fluid to

Solidifies

at

1.061 at +15°C

50%

–25°C (–13°

F)

–37°C (–

35°F)

Description

Liters

Cooling system and heater

6.2

Description

Pressure kpa (psi)

Radiator pressure test

138 (20)

Coolant expansion tank cap release pressure

135 to 155 (19.6 to 22.5)

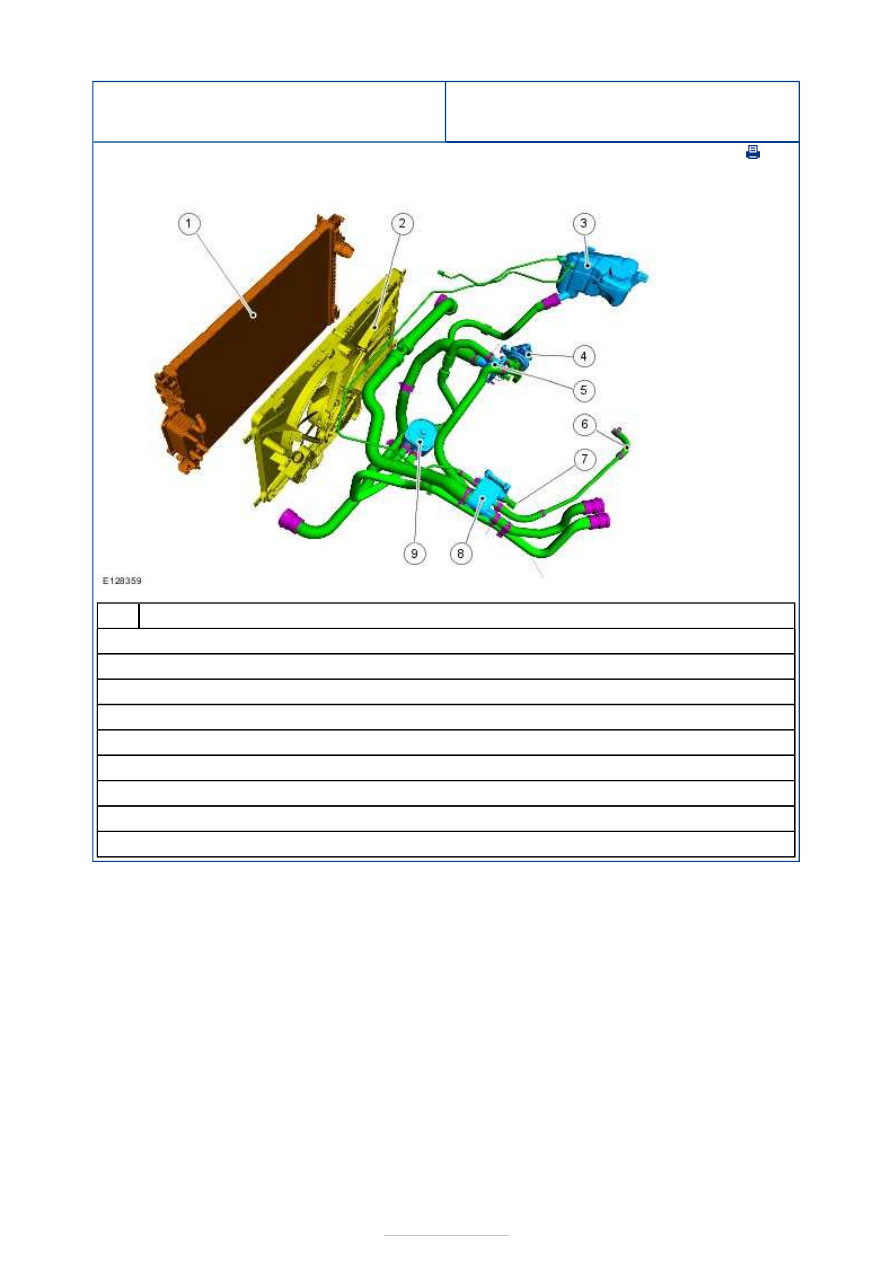

Engine Cooling - 2.0L EcoBoost SCTi
(149kW/203PS) - MI4 - Engine Cooling -
Component Location

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Description and Operation



Description

Radiator

Radiator fan motor with bracket

Coolant expansion tank

Wate pump

Thermostat housing

Coolant connection, turbocharger

ECT (engine coolant temperature)

 sensor

Coolant distribution connection

Oil cooler

Item

1

2

3

4

5

6

7

8

9



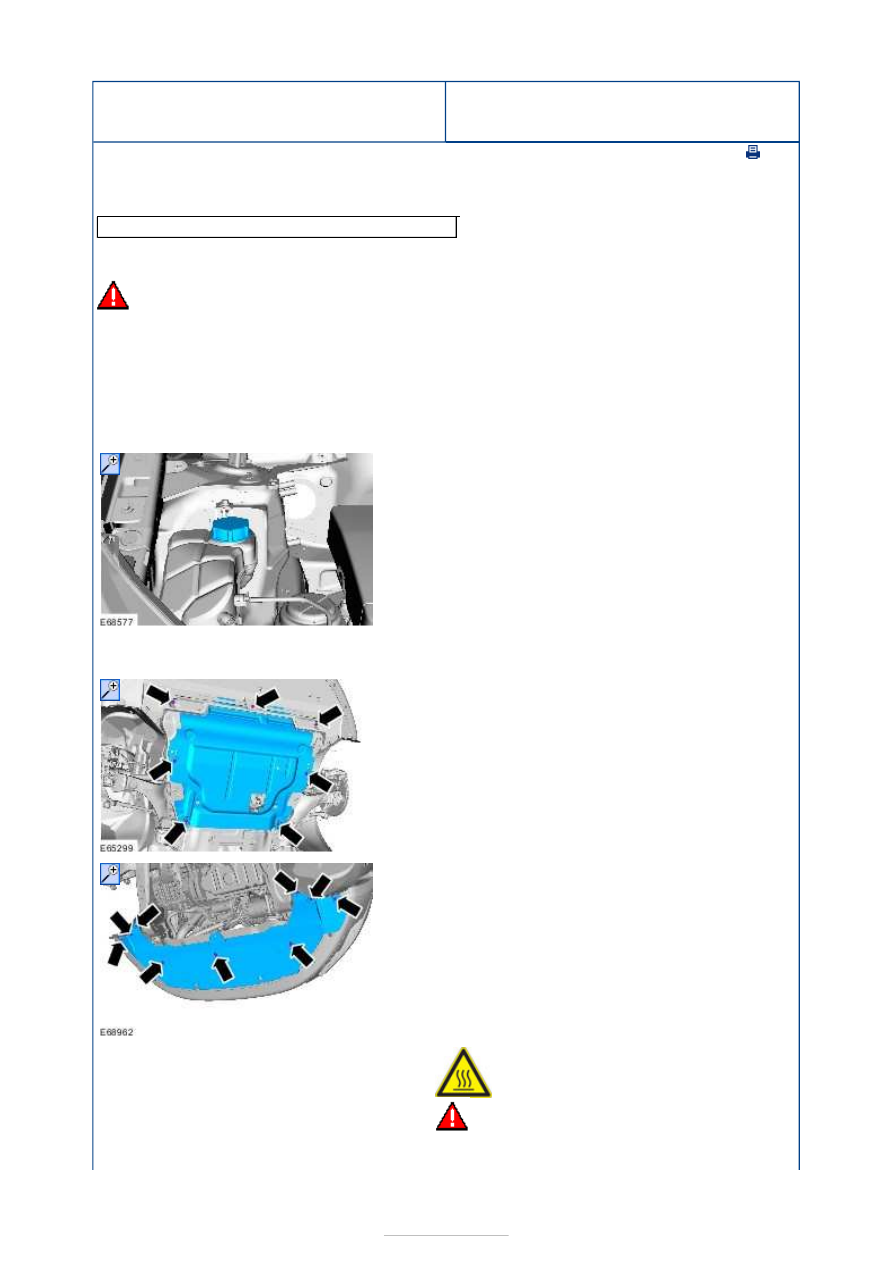

Engine Cooling - 2.0L EcoBoost SCTi
(149kW/203PS) - MI4 - Cooling System
Draining, Filling and Bleeding

S-MAX/Galaxy 2006.5 (02/2006-)



Print



General Procedures

General Equipment

Draining

WARNING: When releasing the cooling system pressure, cover the coolant expansion

tank cap with a thick cloth.

Fluid container

1. Refer to:

Engine Cooling System Health and

Safety Precautions

 (100-00 General Information,

Description and Operation).

2. Release the cooling system pressure by slowly

turning the coolant expansion tank cap between
2 and 3 turns.

3.

4. Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

5.

6.

7.



WARNING: Be prepared to collect

escaping fluid.







Filling

CAUTION: The fluid level must remain between the MAX and MIN marks.

Bleeding

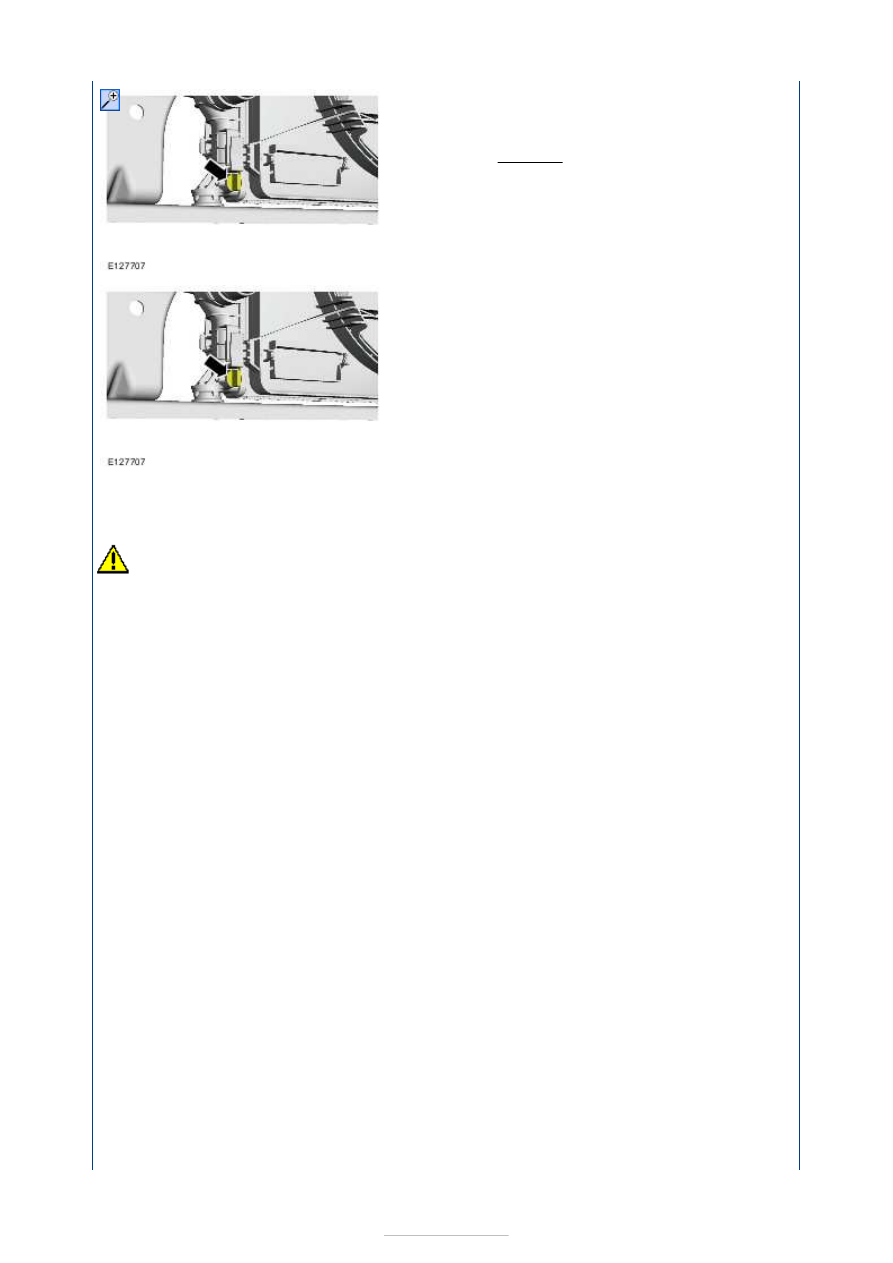

Use a suitable coolant hose to drain the coolant.

General Equipment:

Fluid container



Loosen:

3 turn(s)

8.

9. Lower the vehicle.

1. Switch the interior heater blower off.

2. Fill the coolant expansion tank coolant level to

the neck of the coolant expansion tank.

1. Start the engine.

2. Raise the engine speed to 2500 RPM and

maintain it for 1 minute.

3. Check the coolant expansion tank coolant level.

4. If the coolant expansion tank coolant level has

fallen below the MIN mark, stop the engine and
refill the coolant expansion tank level to the neck
of the coolant expansion tank.

5. Install the coolant expansion tank cap.

6. Start the engine if stopped.

7. Raise the engine speed to 2500 RPM and

maintain it for approximately 11 minutes while
observing the coolant expansion tank coolant
level.

8. Maintain the engine speed at 2500 RPM for a

further 3 minutes.

9. Increase the engine speed to 4000 RPM and

maintain it for 5 seconds.

10. Decrease the engine speed to 2500 RPM and

maintain it for 3 minutes.

11. Switch the engine off.

12. Check the cooling system for leaks.
