Ford Galaxy / Ford S-MAX. Manual - part 328

Engine Cooling - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE
Flex Fuel (107kW/145PS) - MI4/2.3L
Duratec-HE (118kW/160PS) - MI4 - Block
Heater

S-MAX/Galaxy 2006.5 (02/2006-)



Print



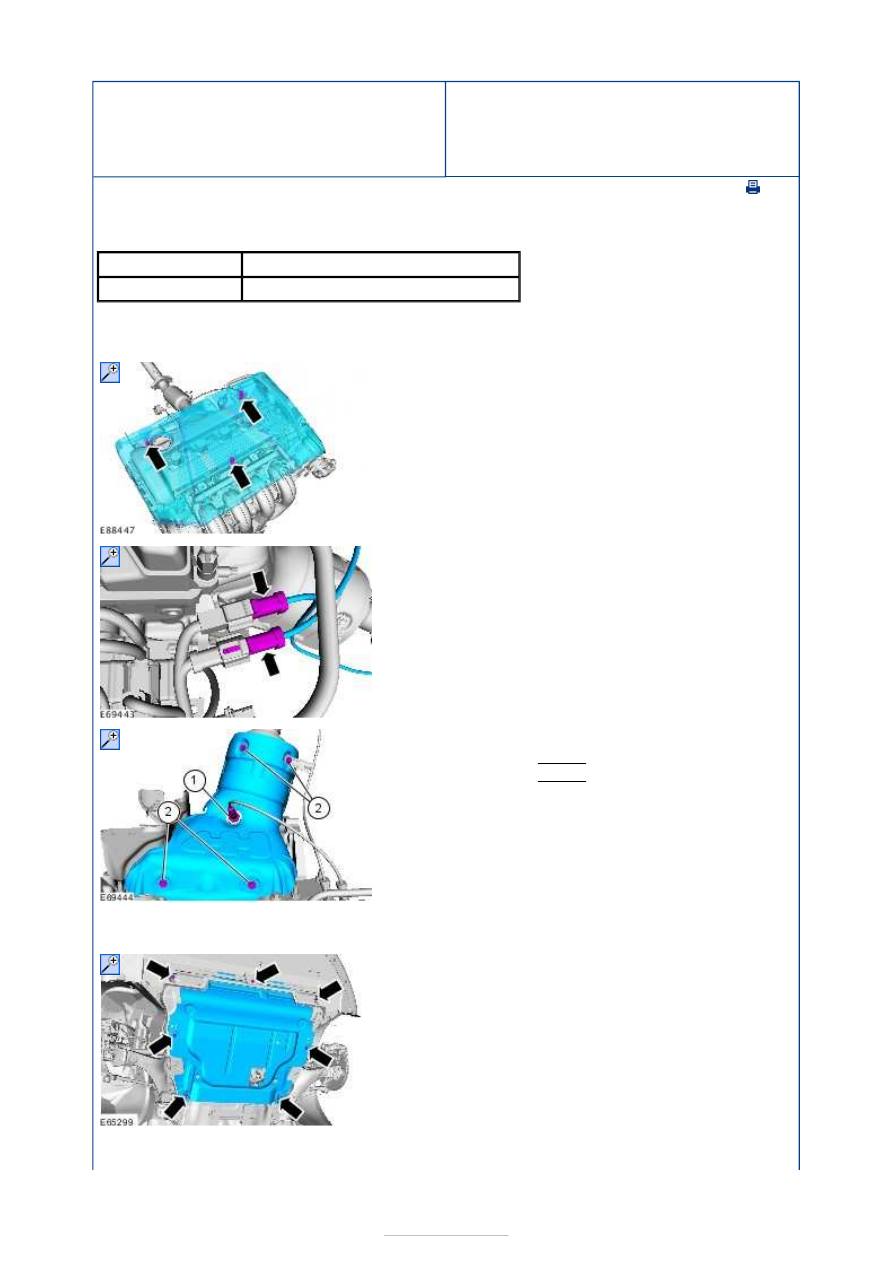

Removal and Installation

Materials

Removal

NOTE: Removal steps in this procedure may contain installation details.

Name

Specification

Thread Locking MS WSK-M2G349-A7 / 2U7J-M2G349-AA

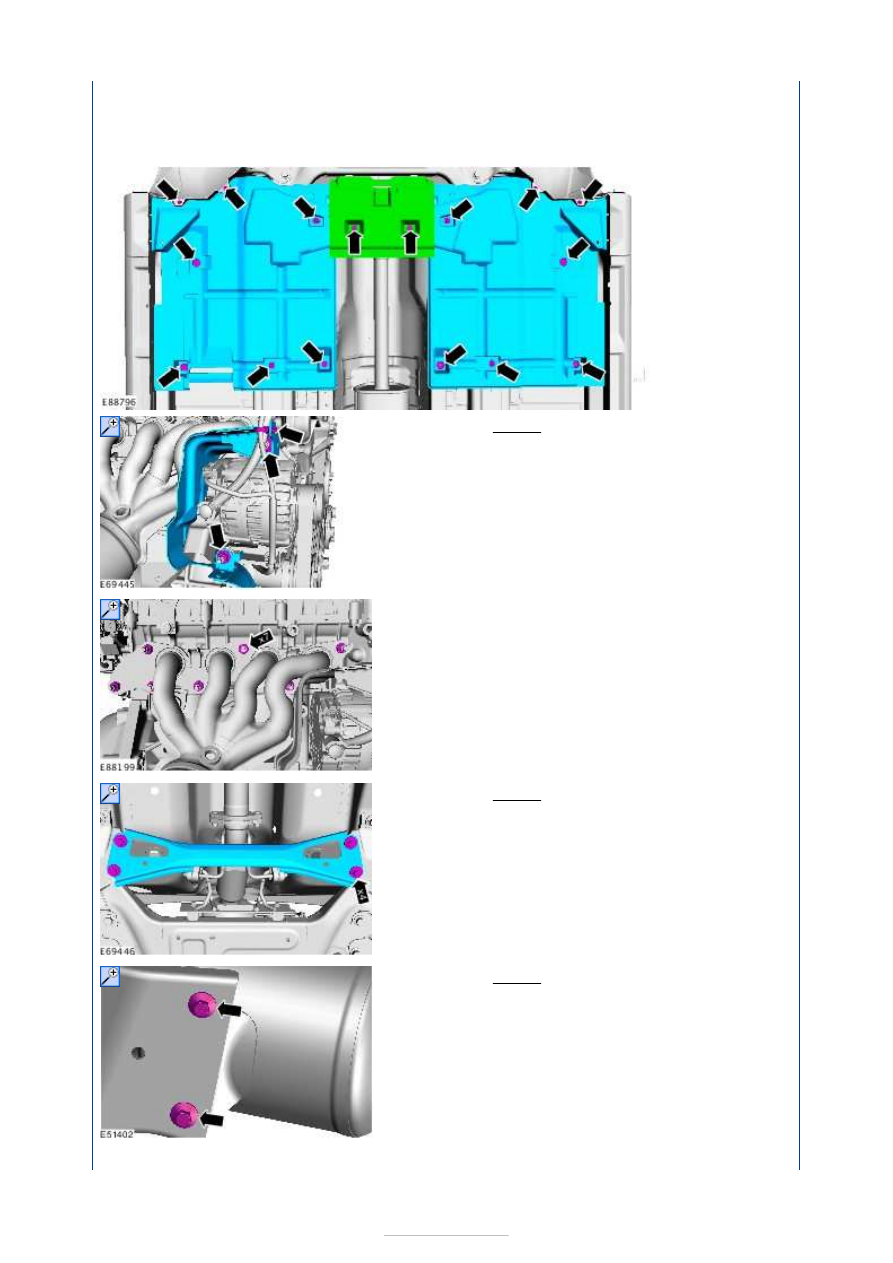

1.

2.

3.

1. Torque: 48 Nm
2. Torque: 10 Nm

4. Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

5.

6. Refer to:

Cooling System Draining, Filling and









Bleeding

 (303-03A Engine Cooling - 2.0L

Duratec-HE (107kW/145PS) - MI4/2.0L Duratec-
HE Flex Fuel (107kW/145PS) - MI4/2.3L Duratec-
HE (118kW/160PS) - MI4, General Procedures).

7.

8. Torque: 20 Nm

9.

10. Torque: 60 Nm

11. Torque: 24 Nm











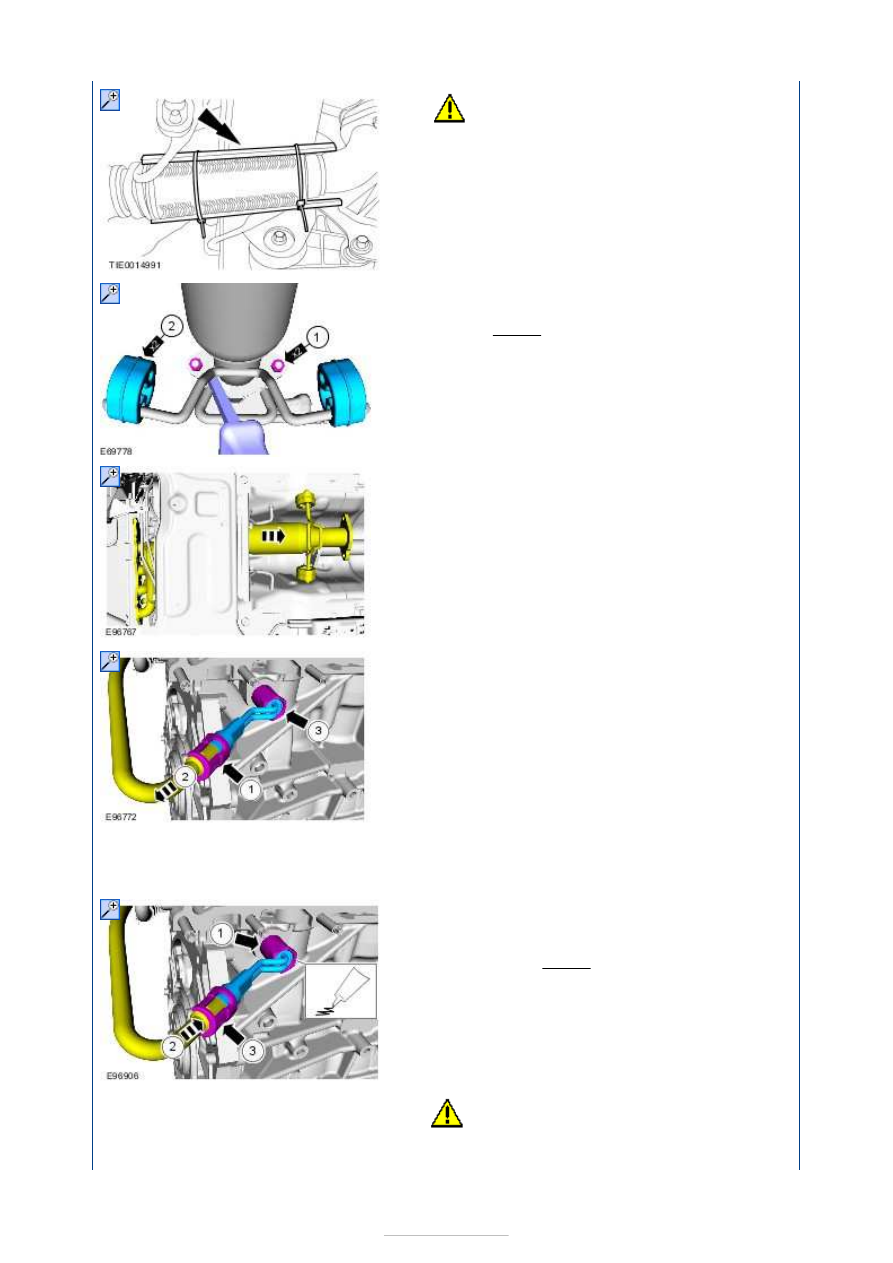

Installation

12.

CAUTION: Make sure that the exhaust

flexible pipe is not forcibly bent.

13.

NOTE: Make sure that the exhaust pipe is not
twisted.

Torque:

48 Nm

14.

15.

1. To install reverse the removal procedure.

2.

1. Material:

Thread Locking MS (WSK-

M2G349-A7 / 2U7J-M2G349-AA)



Torque:

55 Nm

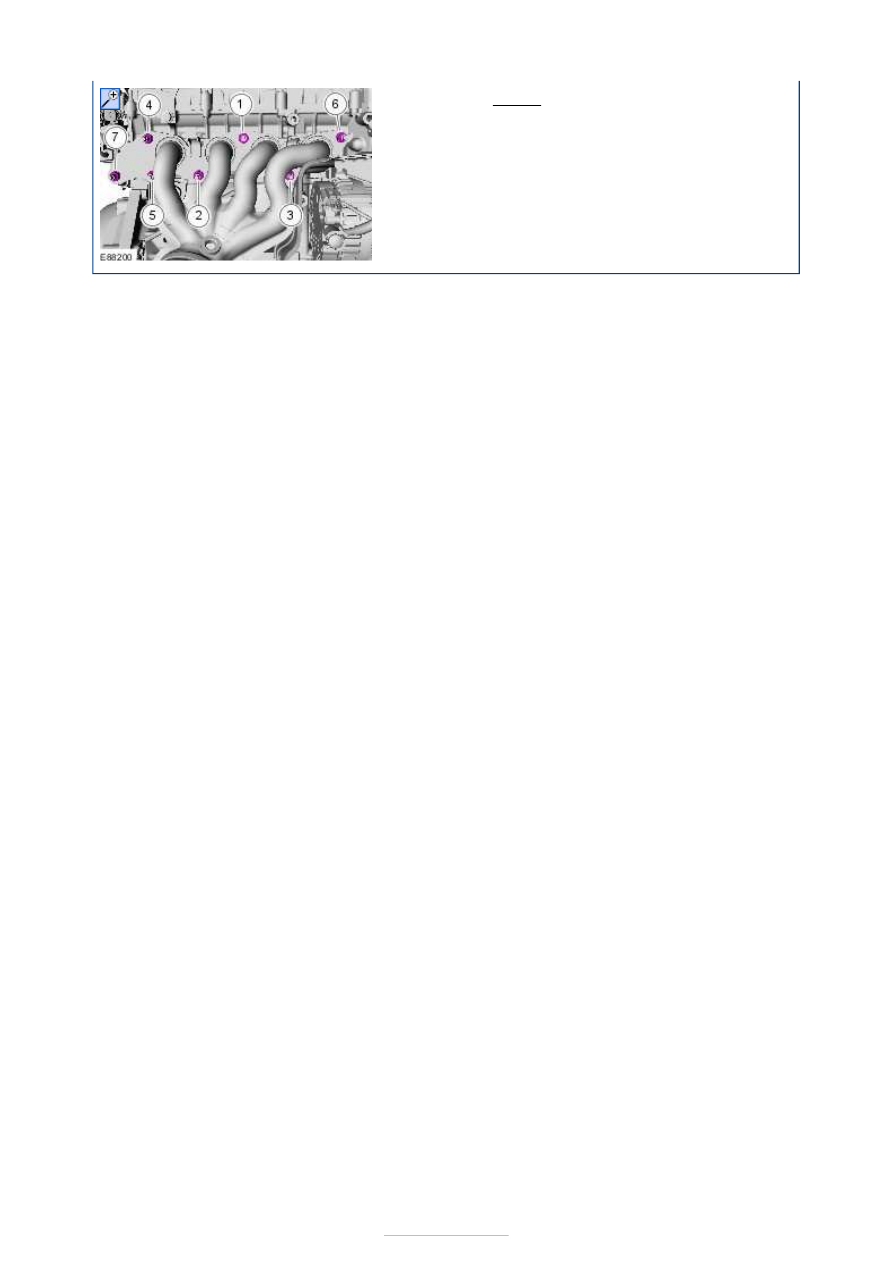

3.

CAUTION: Jointing compound must not

be used forward of the catalytic converter.











Torque:

55 Nm
