Engine Cooling - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE
Flex Fuel (107kW/145PS) - MI4/2.3L
Duratec-HE (118kW/160PS) - MI4 -

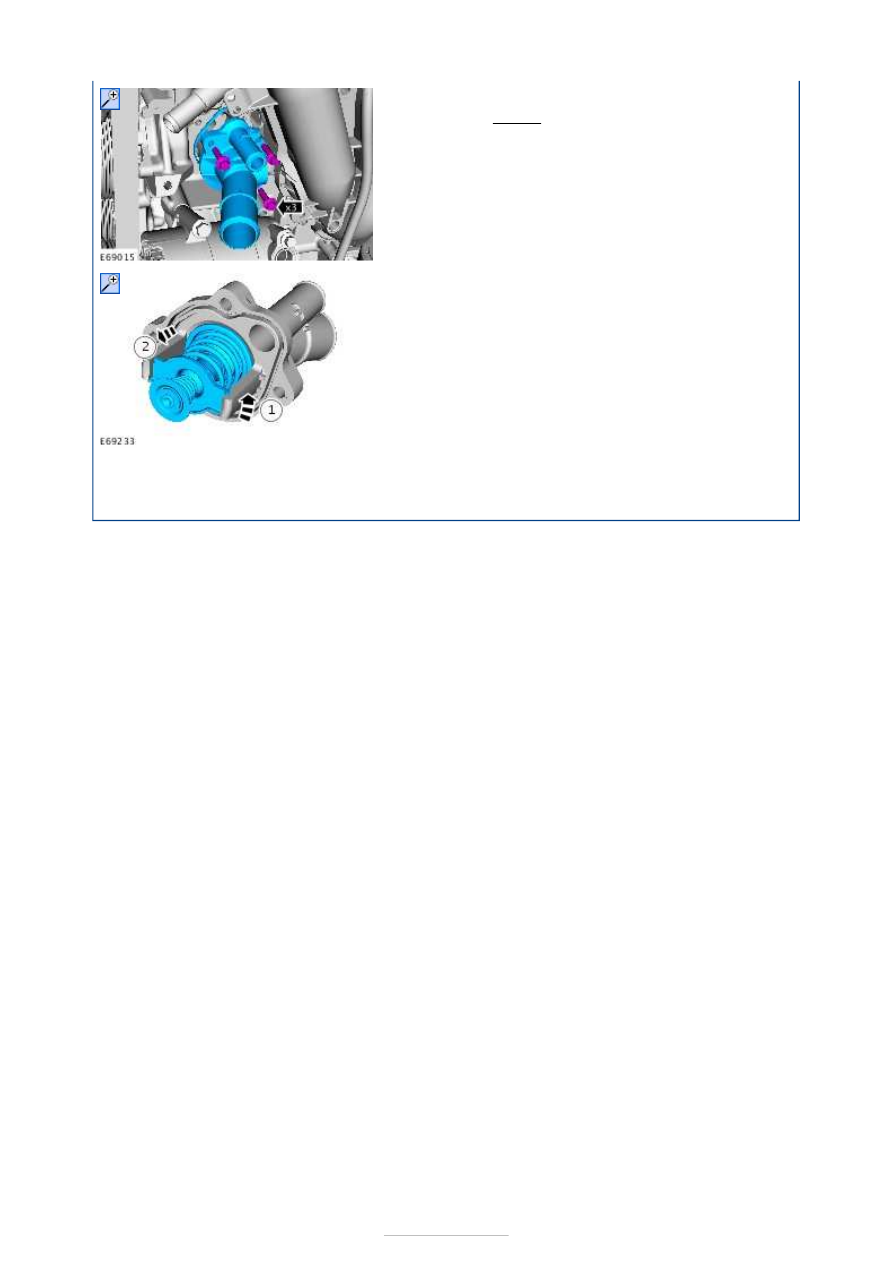

Thermostat—2.3L Duratec-HE
(118kW/160PS) - MI4

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

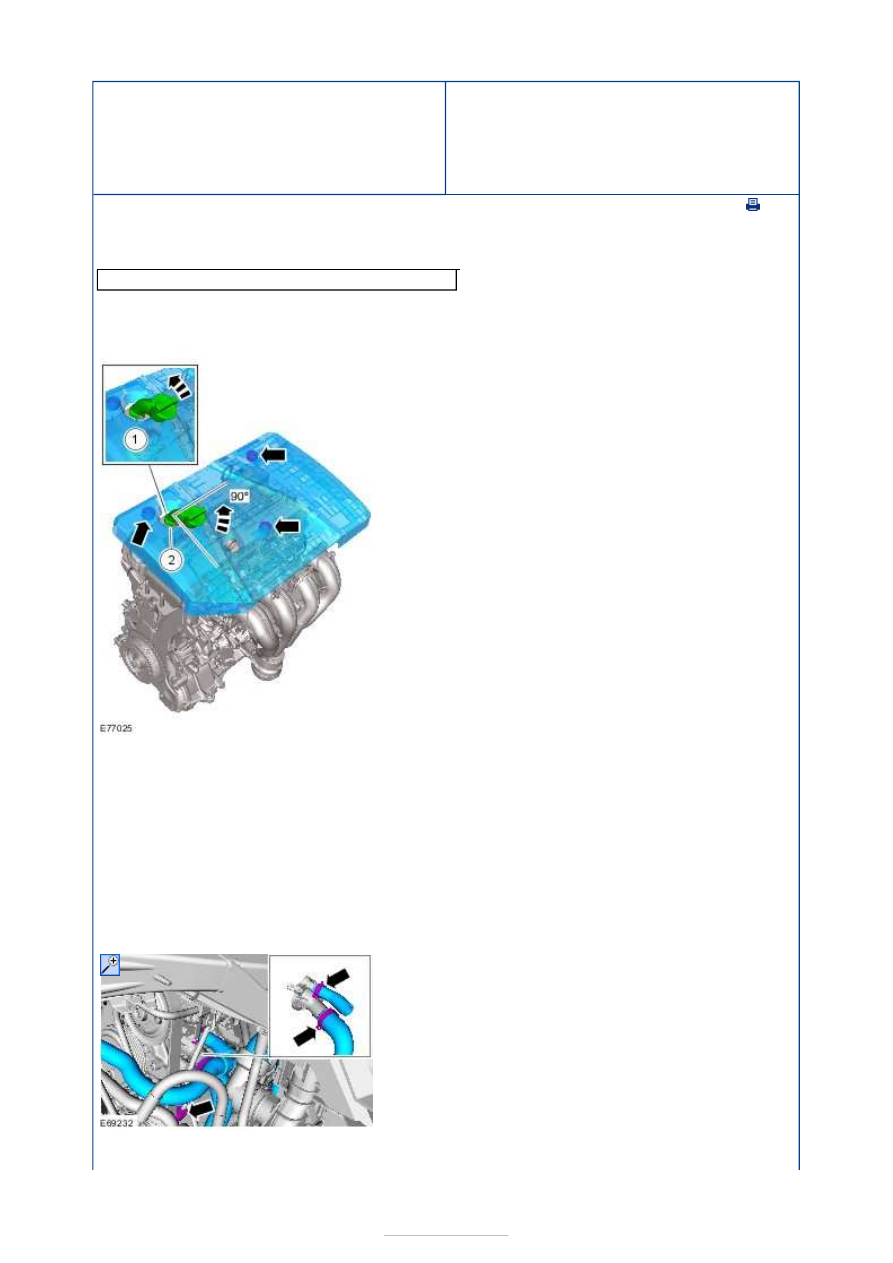

Removal

NOTE: Removal steps in this procedure may contain installation details.

Hose clamp remover/installer

1.

2. Drain the cooling system.

Refer to:

Cooling System Draining, Filling and

Bleeding

 (303-03A Engine Cooling - 2.0L

Duratec-HE (107kW/145PS) - MI4/2.0L Duratec-
HE Flex Fuel (107kW/145PS) - MI4/2.3L Duratec-
HE (118kW/160PS) - MI4, General Procedures).

3. Remove the right-hand side headlamp assembly.

Refer to:

Headlamp Assembly

 (417-01 Exterior

Lighting, Removal and Installation).

4. General Equipment:

Hose clamp

remover/installer



5.

NOTE: The gasket is to be reused unless





Installation

damaged.

Torque:

10 Nm

6.

1. To install, reverse the removal procedure.





Engine Cooling - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE
Flex Fuel (107kW/145PS) - MI4/2.3L
Duratec-HE (118kW/160PS) - MI4 -

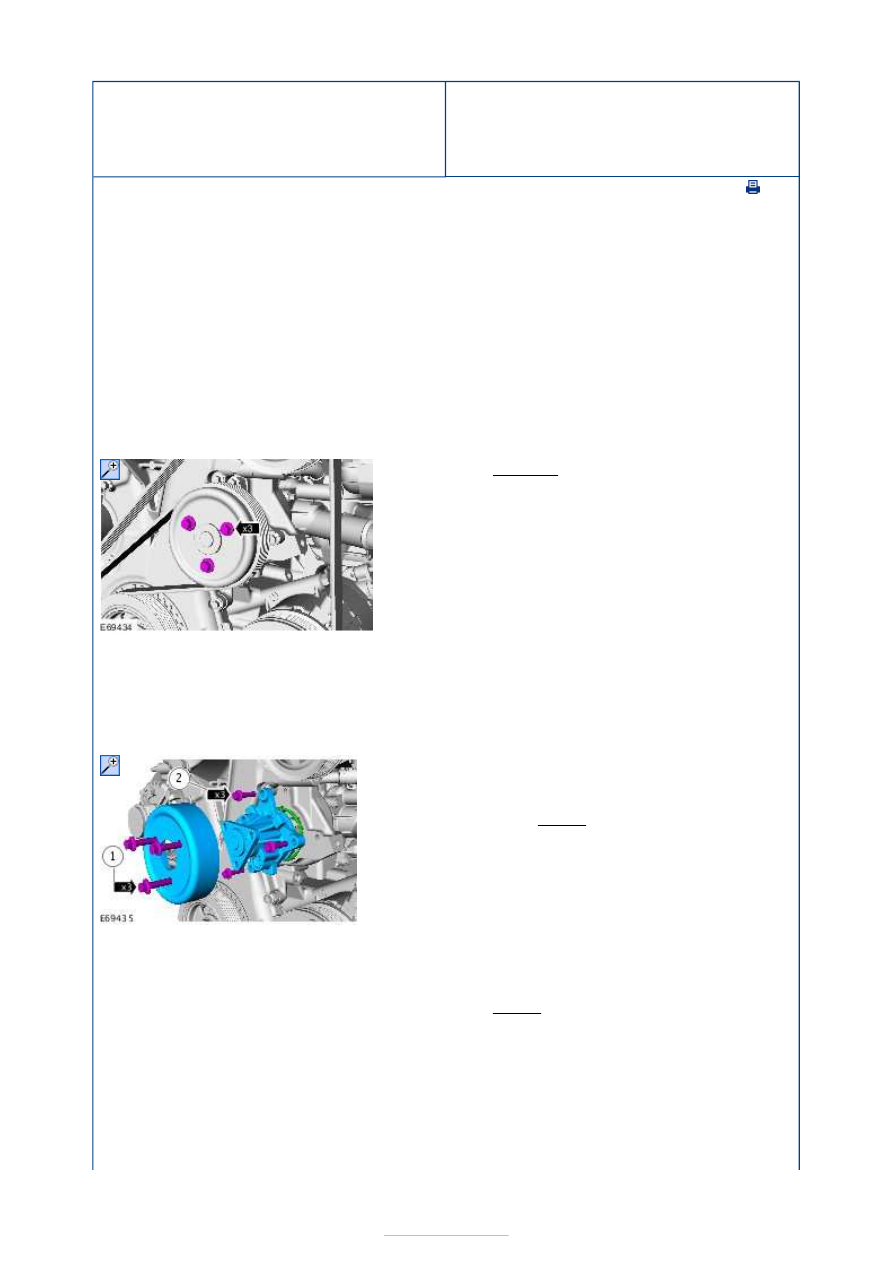

Coolant Pump

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Refer to:

Cooling System Draining, Filling and

Bleeding

 (303-03A Engine Cooling - 2.0L

Duratec-HE (107kW/145PS) - MI4/2.0L Duratec-
HE Flex Fuel (107kW/145PS) - MI4/2.3L Duratec-
HE (118kW/160PS) - MI4, General Procedures).

2. Remove the right-hand headlamp assembly.

Refer to:

Headlamp Assembly

 (417-01 Exterior

Lighting, Removal and Installation).

3. Loosen: 3 turn(s)

4. Refer to:

Accessory Drive Belt

 (303-05A

Accessory Drive - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4, Removal and
Installation).

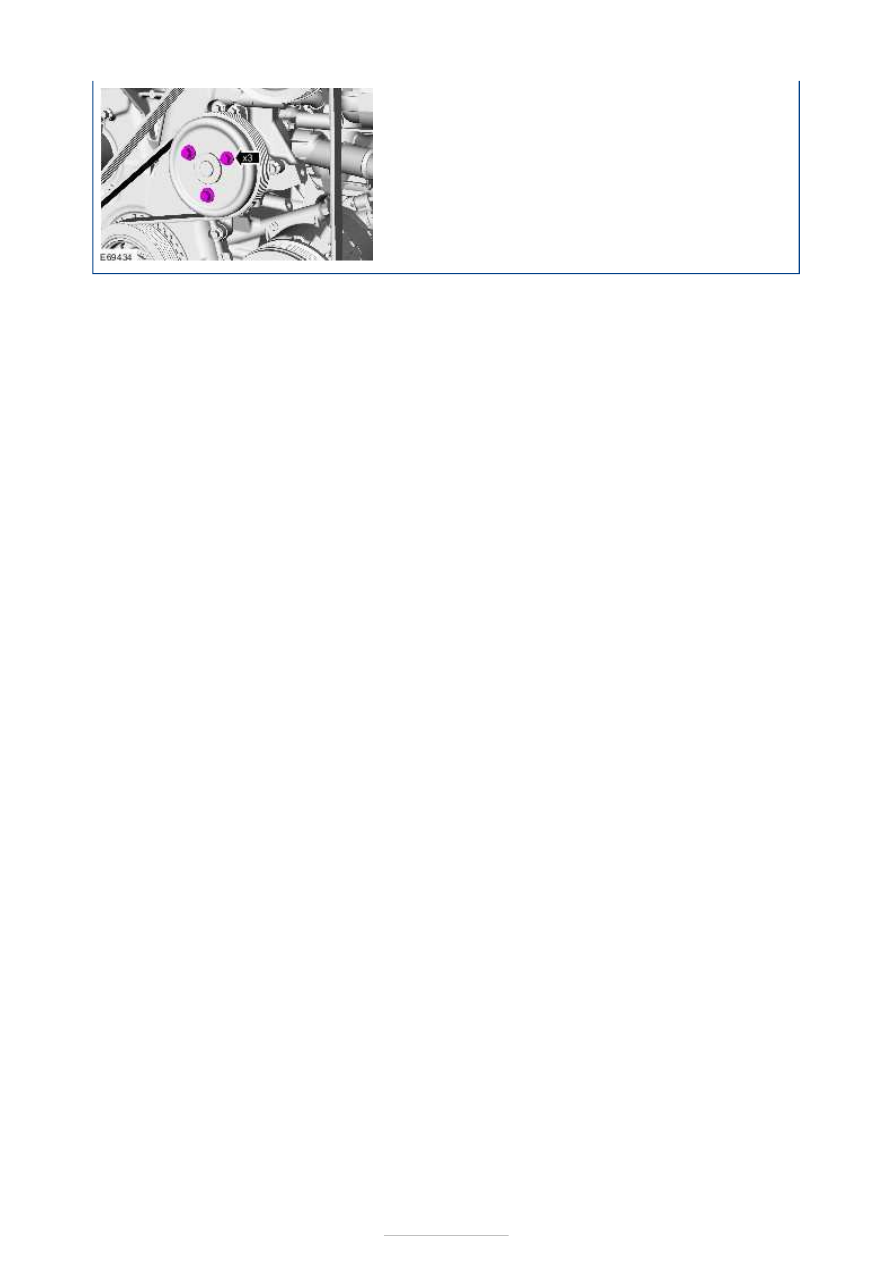

5.

1.

NOTE: Do not fully tighten the bolts at
this stage.

2. Torque: 10 Nm

1. To install, reverse the removal procedure.

2. Torque: 20 Nm
