Ford Galaxy / Ford S-MAX. Manual - part 281

Engine - 2.2L Duratorq-TDCi
(129kW/175PS) - DW - Engine -
Component Location

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Description and Operation

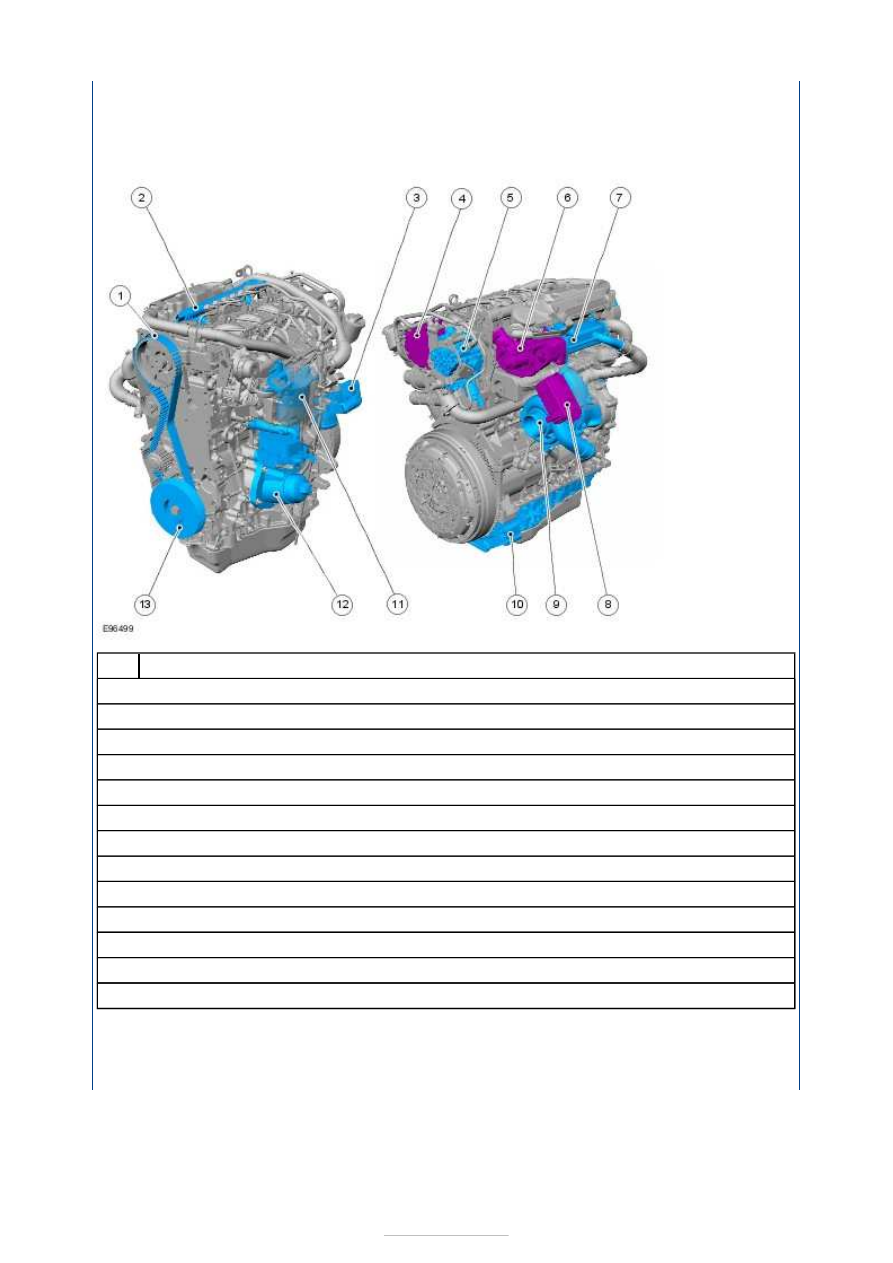

2.2L Duratorq-TDCi (DW) diesel engine





Description

Timing belt

High-Pressure Fuel Rail

Electronically-controlled intake manifold flap

Vacuum pump

Fuel pump

Electrically controlled

EGR (exhaust gas recirculation)



EGR

 radiator

Turbocharger variable vane electrical actuator

Variable-geometry turbocharger

Engine sump extension

Fuel filter

Oil filter/oil cooler unit

Crankshaft mass damper

Item

1

2

3

4

5

6

7

8

9

10

11

12

13





Description

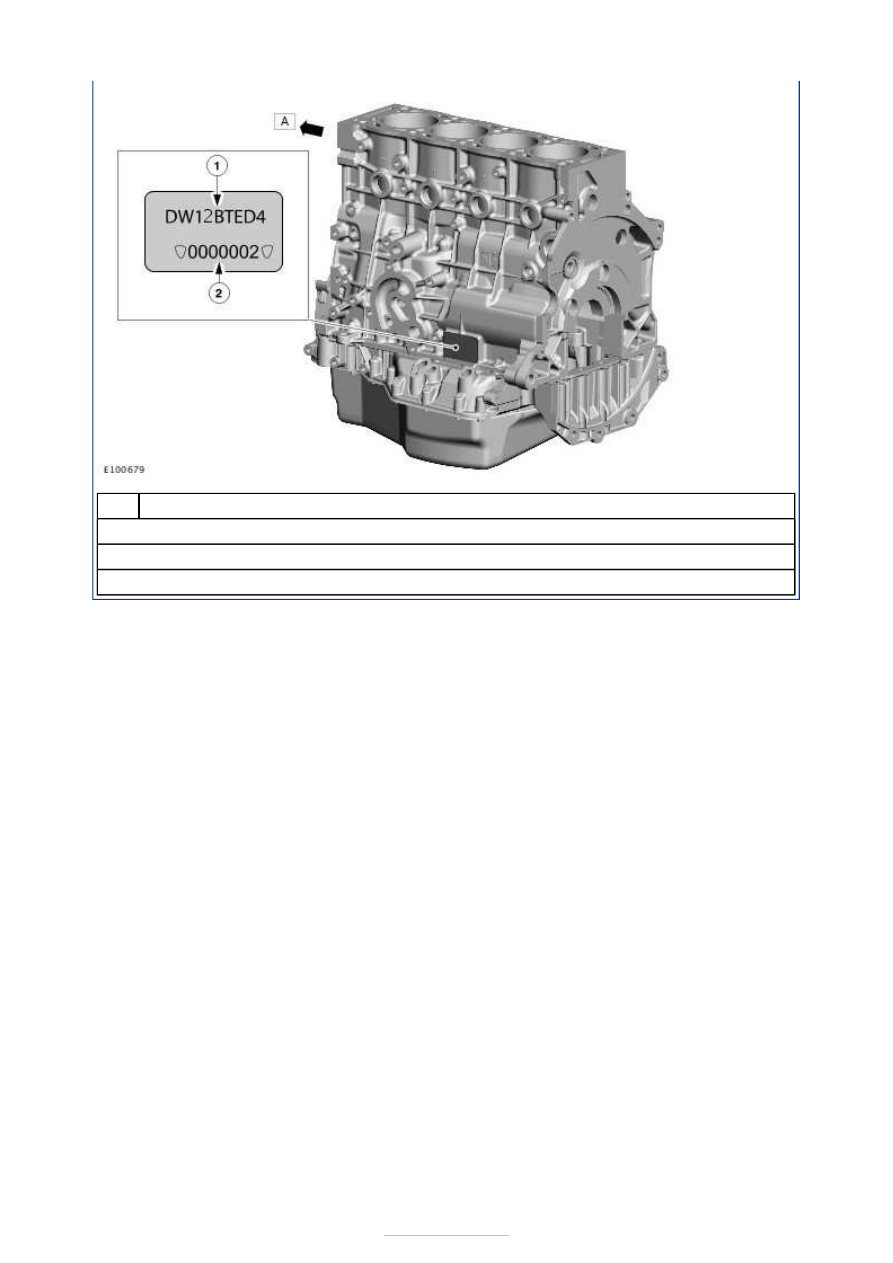

Front of the engine

Engine code

Engine serial number

Item

A

1

2



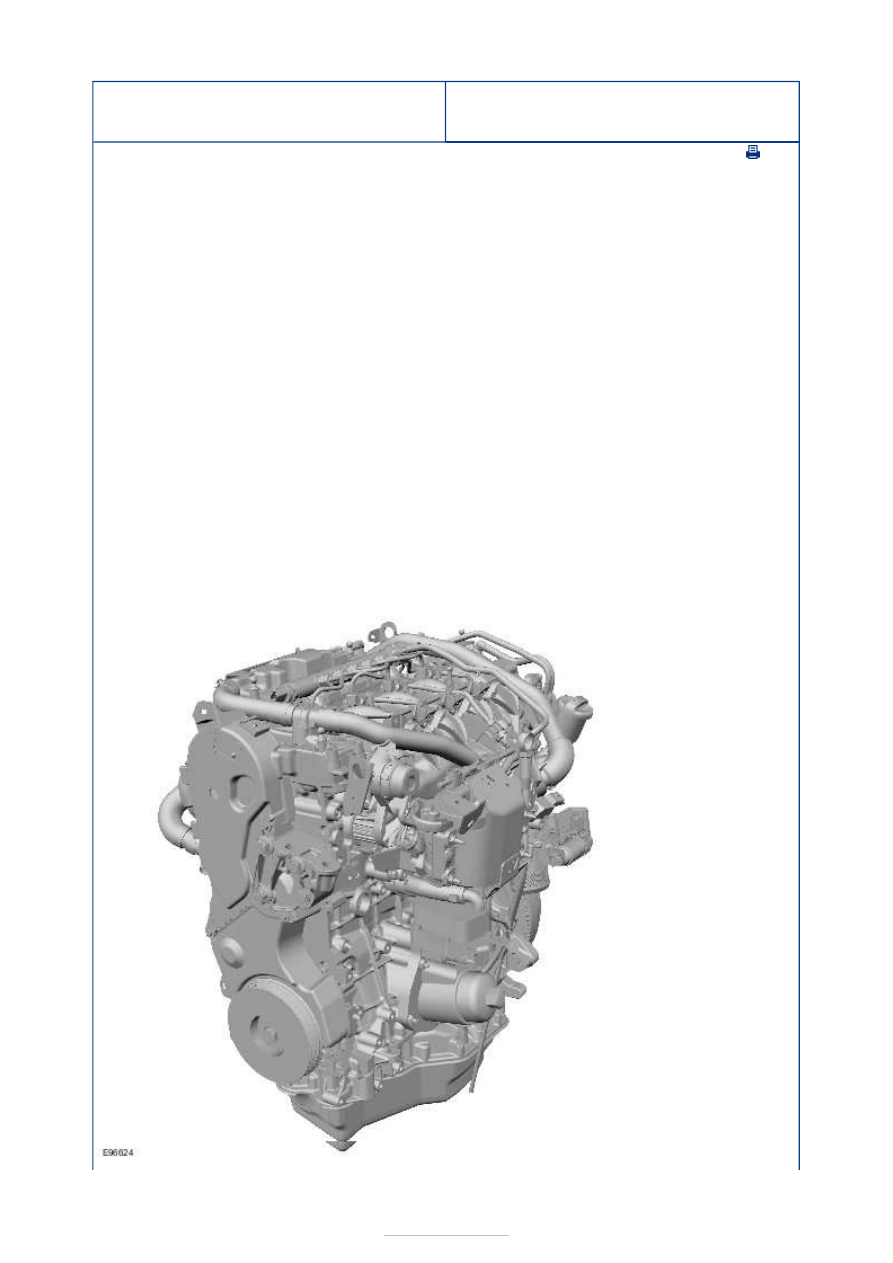

Engine - 2.2L Duratorq-TDCi
(129kW/175PS) - DW - Engine - Overview

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Description and Operation

The 2.2L Duratorq-TDCi (DW) diesel engine extends the range of TDCi 4-cylinder
turbocharged diesel engines.

Features

4-cylinder turbodiesel in-line engine with two overhead camshafts and 16 valve
technology
Cast iron cylinder block with cast-in cylinder liners
Ladder frame for extending the cylinder block
Balance shaft unit for optimum running smoothness
Two-part cylinder head made from aluminium
Exhaust camshaft driven by a timing belt
Intake camshaft driven via a timing chain (driven by the exhaust camshaft)
Valves actuated by roller cam followers with hydraulic tappets
Swirl and charge ducts for optimum combustion under all operating conditions
Variable-geometry turbocharger for optimum cylinder charging

Fuel system

Bosch common rail system with maximum fuel pump pressure of 1600 bar (also up to
1800 bar for a limited time)
Fuel injectors with piezo technology
Electric fuel pump for assisting with filling of the swirl pot in the fuel tank

Engine management

Bosch

PCM (powertrain control module)

 EDC16CP39

Fuel metering valve, fuel pressure regulator and fuel pressure sensor for efficient
regulation of the fuel pressure
Turbocharger variable vane electrical actuator
Actuator motor-controlled

EGR (exhaust gas recirculation)

 valve

Actuator motor-controlled intake manifold flap with position sensor
generator control via LIN data bus system
Oil temperature sensor as an input variable for calculating the oil quality

Engine-emission control

Meets EURO IV
Actuator motor-controlled

EGR

 valve

Intake manifold flap with position sensor
Broadband Lambda probe for correcting the injection volume and for optimizing the

EGR



Coated

DPF (diesel particulate filter)

 to minimize rust particle emissions

Diagnosis

Via the

DLC (data link connector)

with

IDS (Integrated Diagnostic System)



Specification

Torque and power output:
