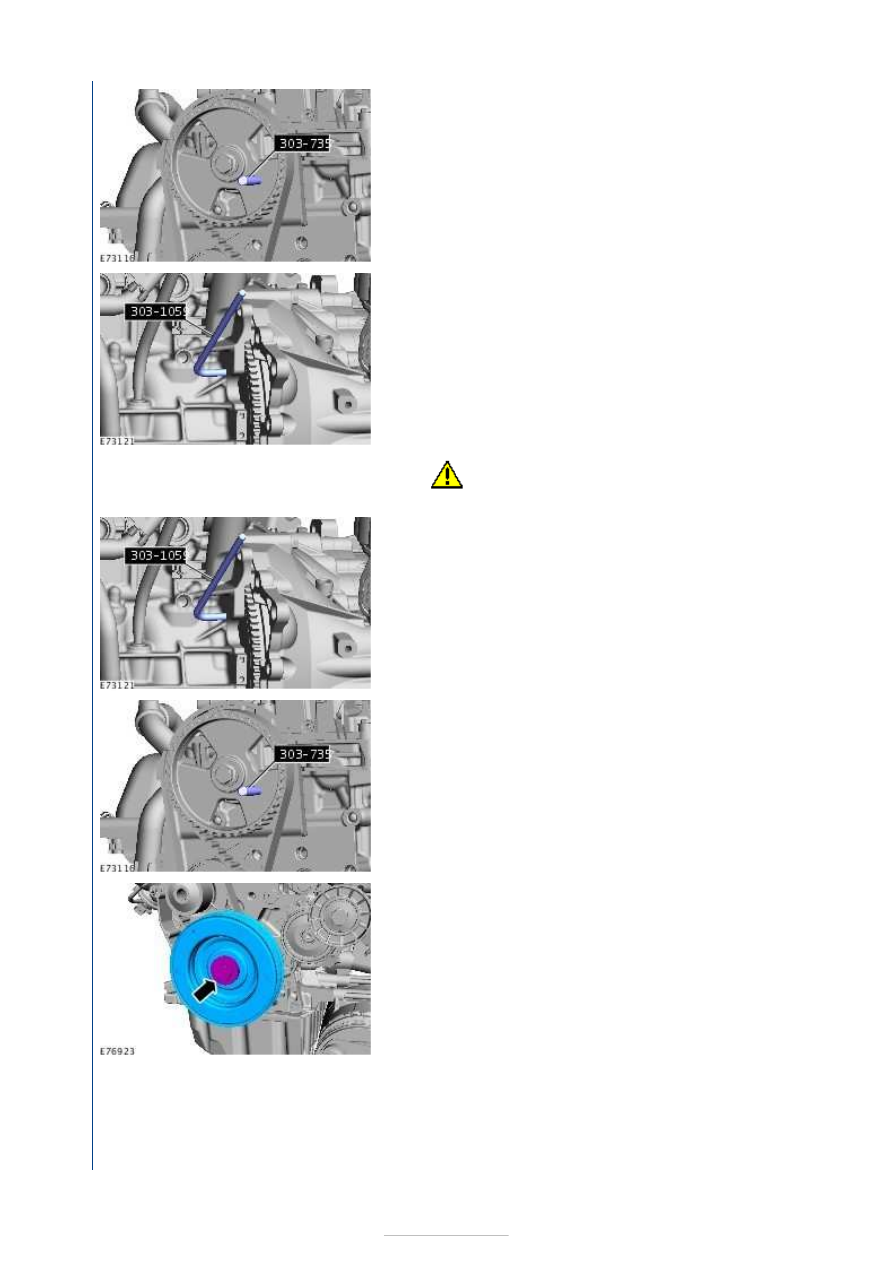

20. Remove the special tool.

Special Tool(s):

303-1059



21.

CAUTION: Only rotate the crankshaft clockwise.

Rotate the crankshaft 4 revolutions.

22. Install the special tool.

Special Tool(s):

303-1059



23.

NOTE: The special tool can only be installed if the valve
timing is correct.

Install the special tool.

Special Tool(s):

303-735



24.

25. Remove the special tool.

Special Tool(s):

303-735













26. Remove the special tool.

Special Tool(s):

303-1059



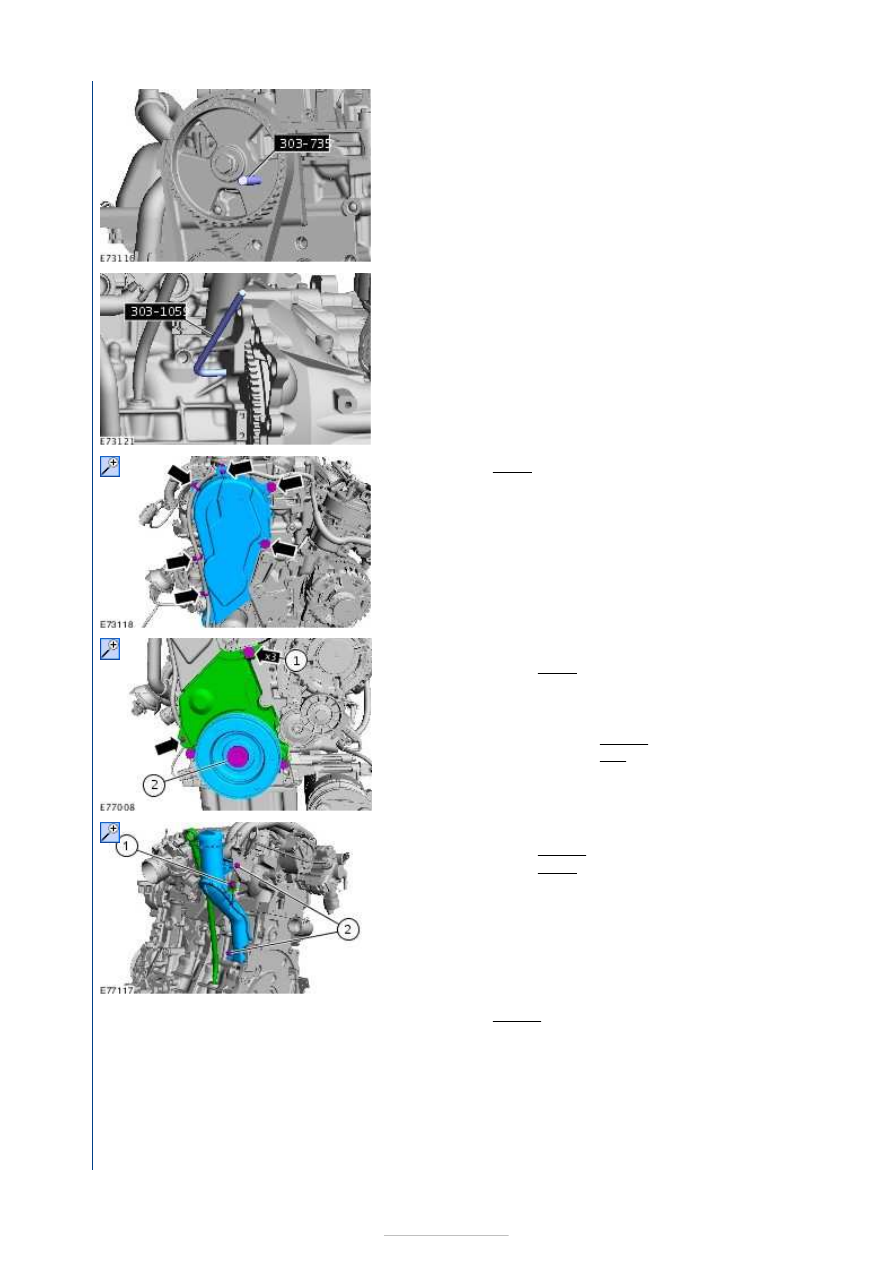

27. Torque: 7 Nm

28.

1. Torque: 7 Nm
2.

NOTE: Make sure that a new component is
installed.

Torque:



70 Nm
60°

Stage 1:
Stage 2:

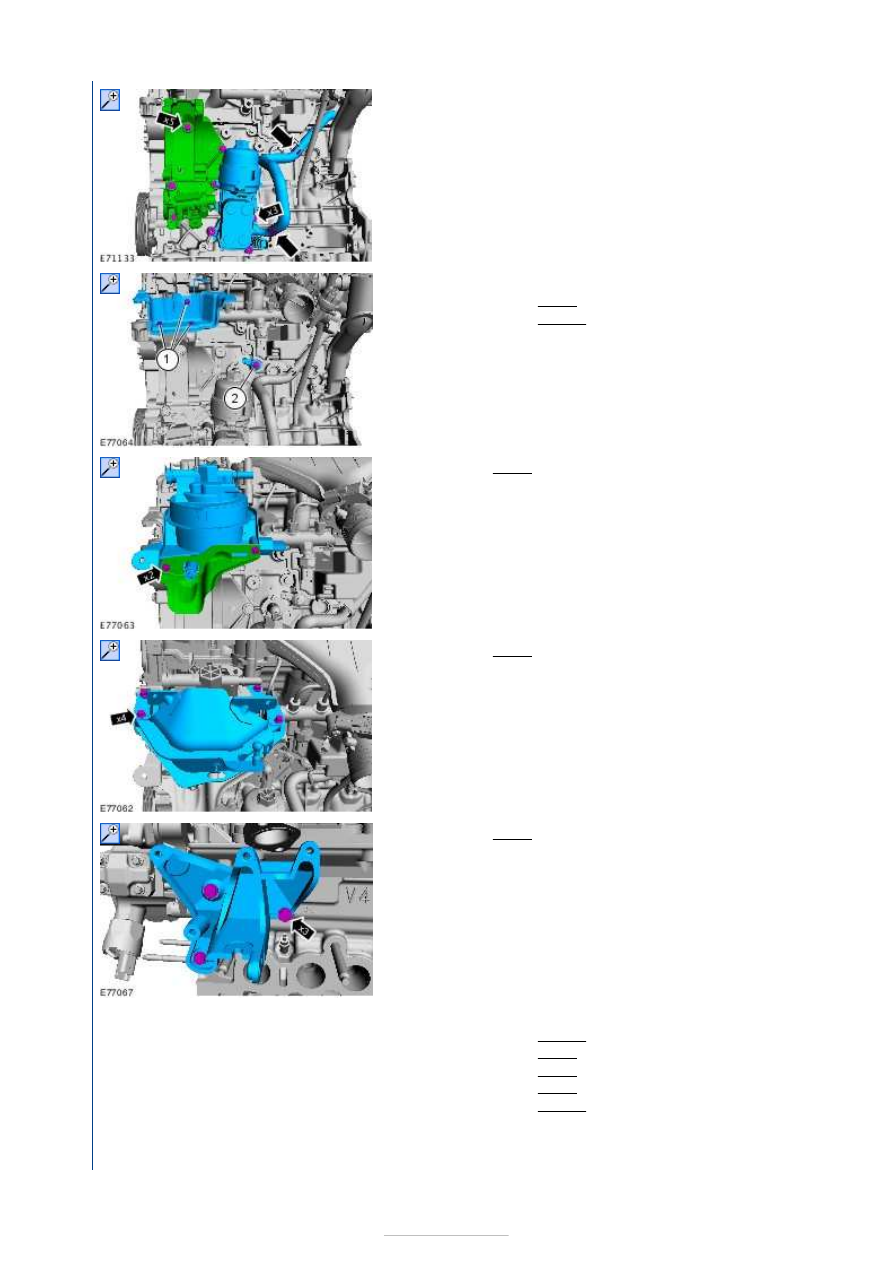

29.

1. Torque: 12 Nm
2. Torque: 9 Nm

30. Torque: 20 Nm











31.

1. Torque: 9 Nm
2. Torque: 20 Nm

32. Torque: 9 Nm

33. Torque: 9 Nm

34. Torque: 6 Nm

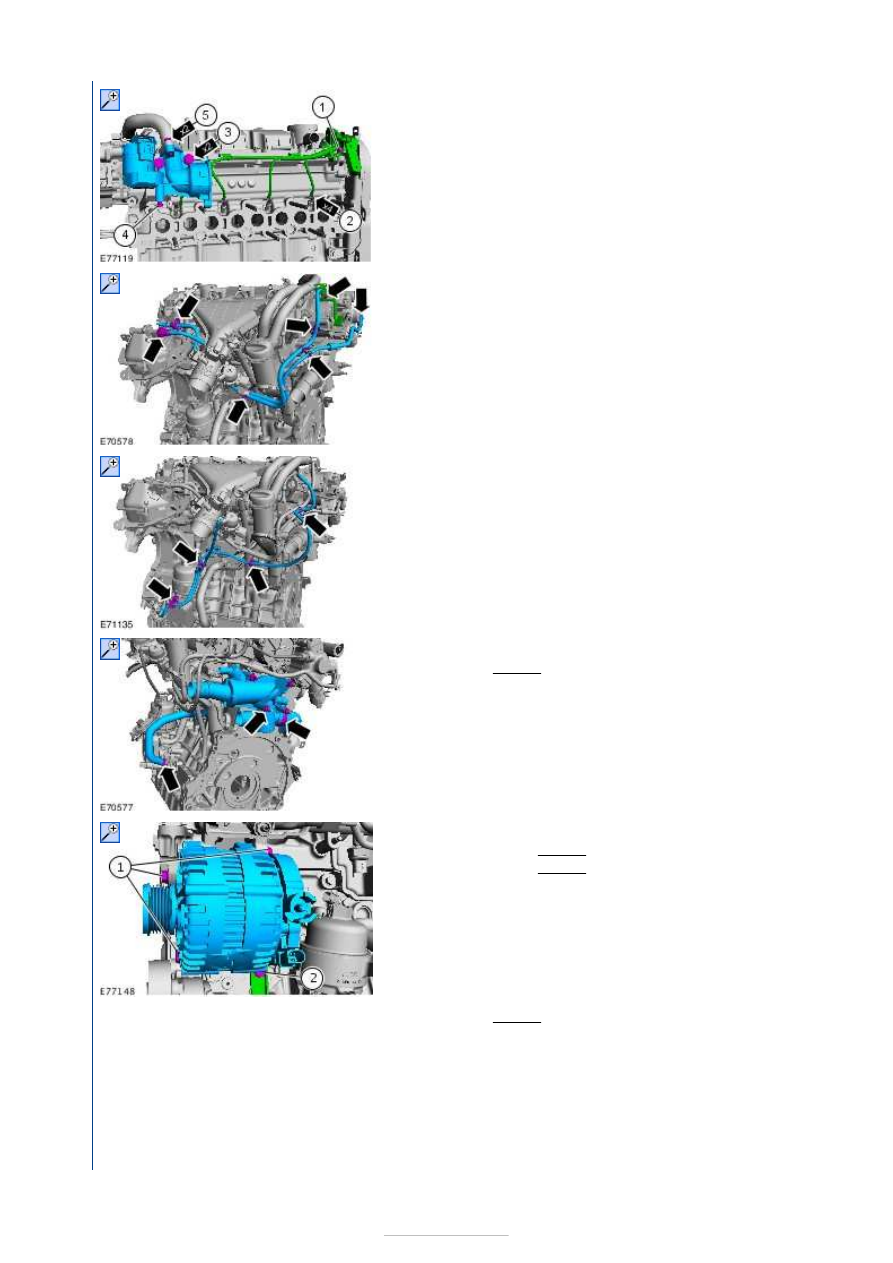

35.

1. Torque: 10 Nm
2. Torque: 2 Nm
3. Torque: 5 Nm
4. Torque: 8 Nm
5. Torque: 10 Nm











36.

37.

38.

NOTE: The O-ring seal is to be reused unless damaged.

Torque:

10 Nm

39.

1. Torque: 48 Nm
2. Torque: 10 Nm

40. Torque: 18 Nm
