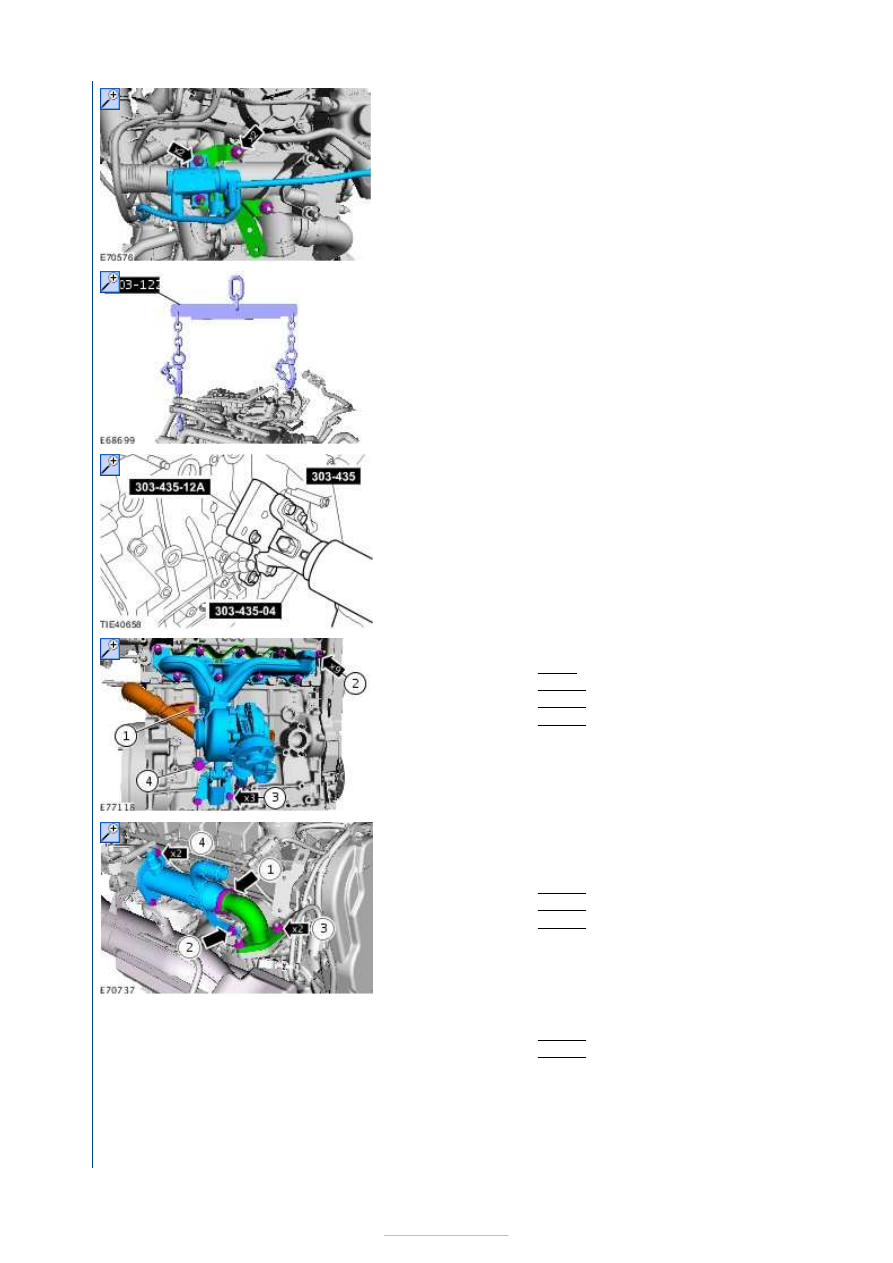

41. Special Tool(s):

303-122



42. Remove the special tools.

Special Tool(s):

303-435

,

303-435-04

,

303-435-12A

43.

1. Torque: 9 Nm
2. Torque: 30 Nm
3. Torque: 15 Nm
4. Torque: 40 Nm

44.

NOTE: Make sure that the clamp is installed to the same
orientation as when removed.
NOTE: Make sure that a new clamp is installed.

2. Torque: 30 Nm
3. Torque: 10 Nm
4. Torque: 10 Nm

45.

1. Torque: 30 Nm
2. Torque: 18 Nm











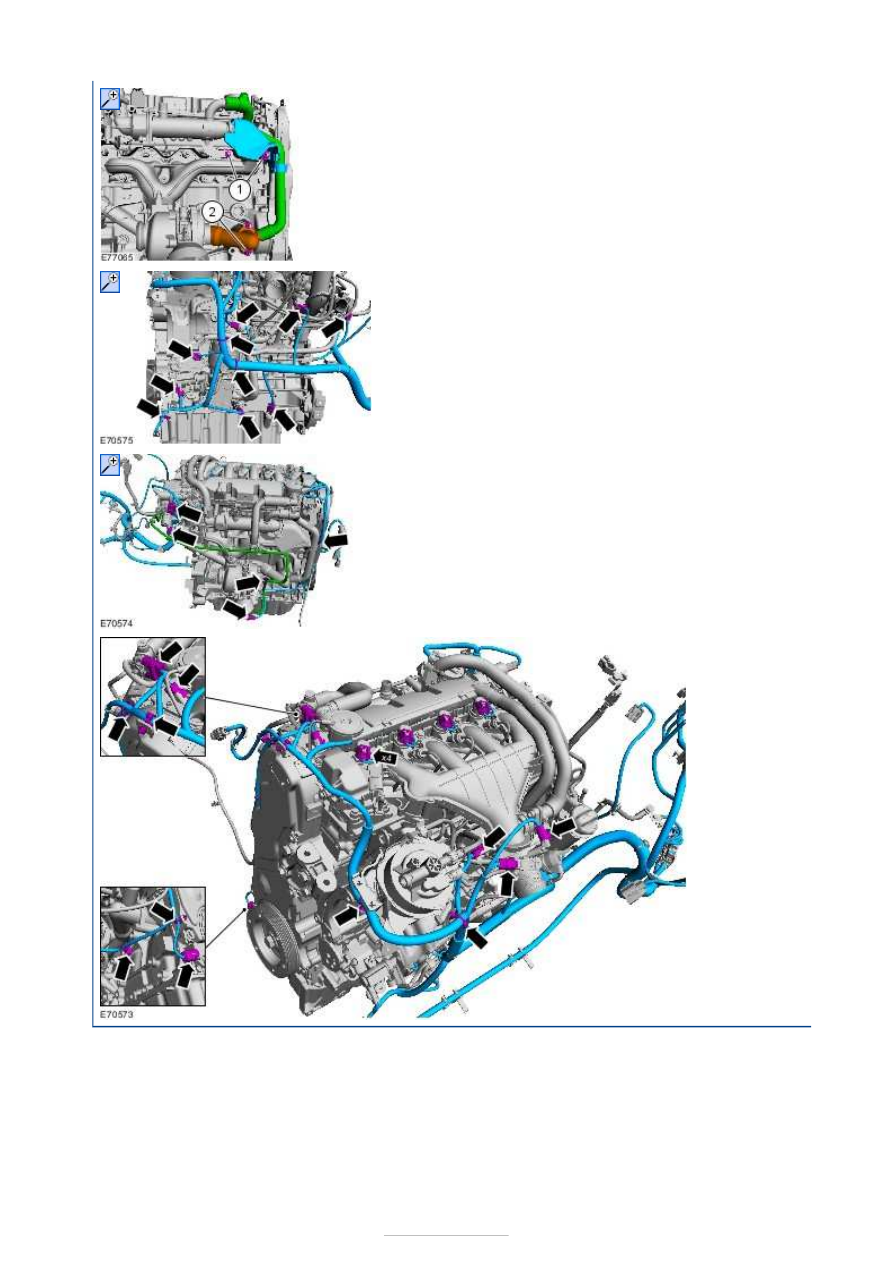

46.

47.

48.









Engine - 2.2L Duratorq-TDCi
(129kW/175PS) - DW - Specifications

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Engine Data

Lubricants, Fluids, Sealers and Adhesives

Engine Oil Capacity

Cylinder Head

Oil Pressure Specifications

Balance Shaft Measurement Shims

Balance Shaft Shims

Description

Engine code

Q4BA

Firing order

1-3-4-2

Emission level

Stage IV

Bore

85.0 mm

Stroke

96.0 mm

Cubic capacity

2179 cm³

Compression ratio

16.6:1

Power output at 3500 rpm

129 kW (170 PS)

Torque at 1750 rpm

400 Nm

Idle speed

800 rpm

Oil consumption

0.1L / 1000 Km

Item

Specification

Engine oil

WSS-M2C913-B

Coolant

WSS-M97B44-D

Sealant

WSE-M4G323-A4

Description

Liters

Initial fill including oil filter

6.5

Service fill with oil filter

5.9

Service fill without oil filter

5.3

Description

mm

Thickness of cylinder head gasket with piston protrusion of 0.55 to 0.60
mm

1.25 ± 0.04 (1 hole)

Thickness of cylinder head gasket with piston protrusion of 0.61 to 0.65
mm

1.30 ± 0.04 (2

holes)

Thickness of cylinder head gasket with piston protrusion of 0.66 to 0.70
mm

1.35 ± 0.04 (3

holes)

Thickness of cylinder head gasket with piston protrusion of 0.71 to 0.75
mm

1.40 ± 0.04 (4

holes)

Maximum distortion — measured longitudinally and diagonally

0.03

Description

bar

Oil pressure at 2000 rpm

2.0

Oil pressure at 4000 rpm

4.0

Shim thickness mm

Shim marking

1.57

57

Minimum clearance mm

Shim thickness mm

Shim marking

0.01 - 0.05

1.57

57

0.05

1.51

51

0.06

1.49

49

0.07

1.47

47

0.09

1.45

45

0.1

1.43

43

0.11

1.41

41

0.12

1.41

41

0.13

1.39

39

0.14

1.37

37

0.15

1.35

35

0.16

1.35

35

0.17

1.33

33

0.18

1.31

31

0.19

1.29

29

0.2

1.29

29

0.21

1.27

27

0.22

1.25

25

0.23

1.23

23

0.24

1.23

23

0.25

1.21

21

0.26

1.19

19

>0.26

1.19

19

Item

Nm

Cylinder Block blanking plug

42
