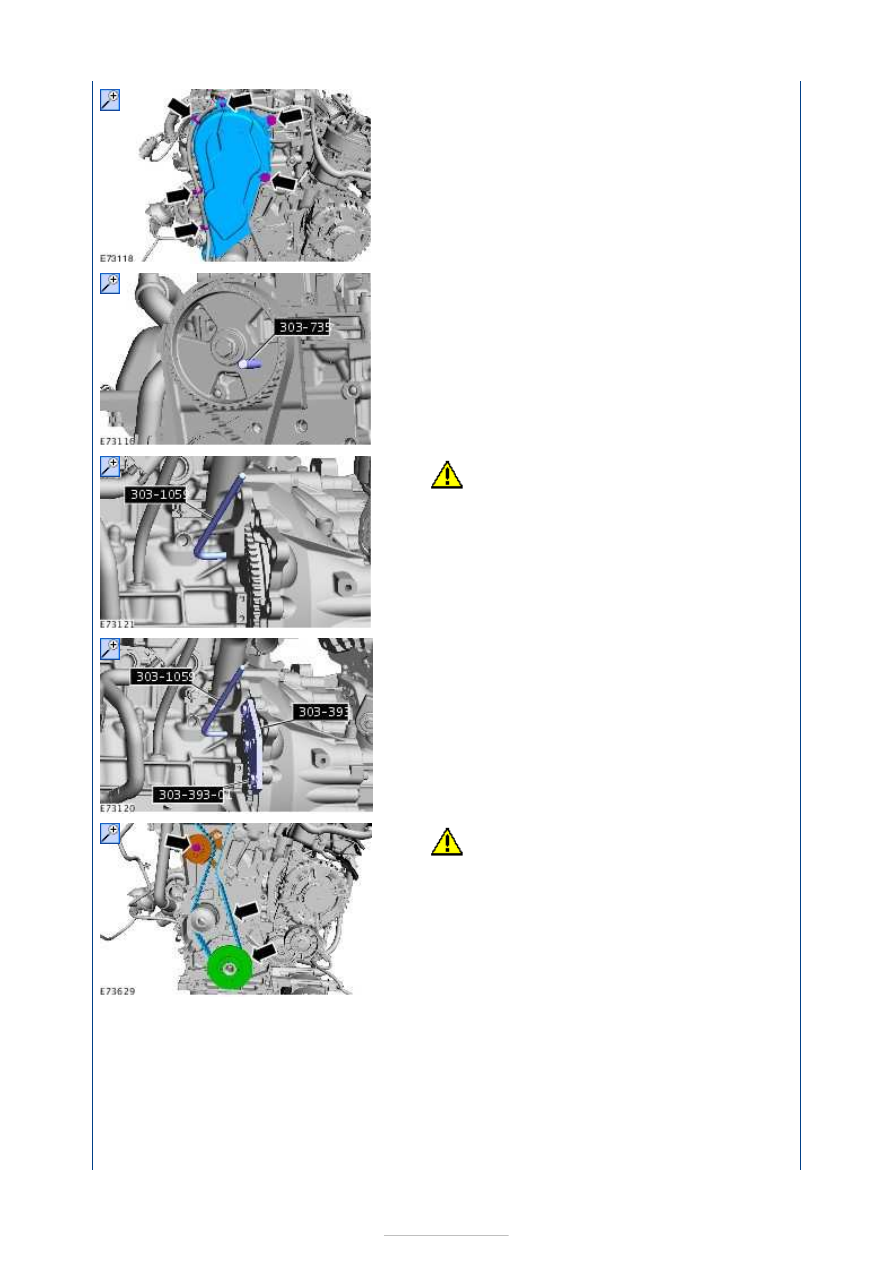

9. Special Tool(s):

303-735



10.

CAUTION: Make sure that the crankshaft

is not rotated while the special tool is
installed.

Special Tool(s):

303-1059



11. Special Tool(s):

303-1059

,

303-393

,

303-393-01



12.

CAUTION: Take extra care when

handling the crankshaft position (CKP) sensor
ring.

13.











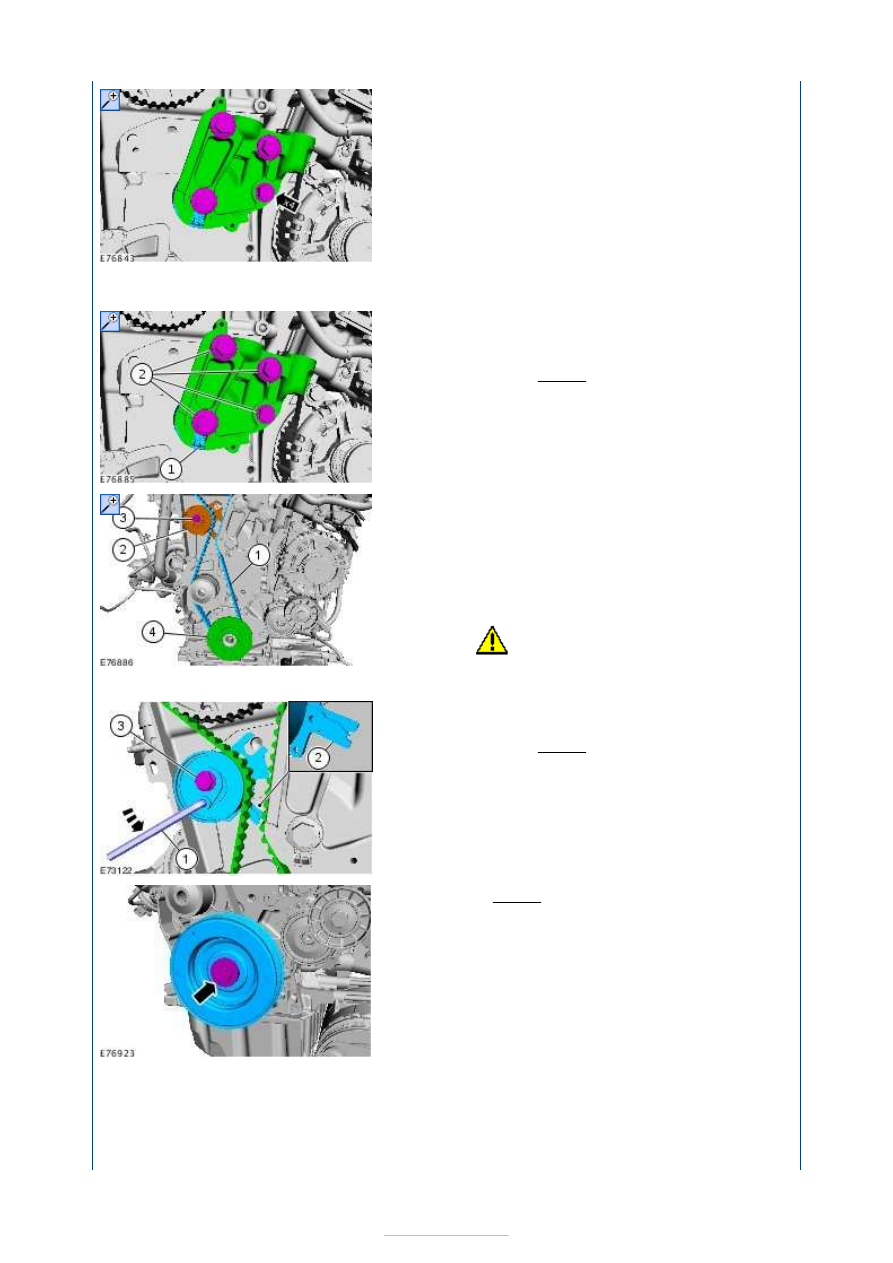

Installation

1.

1.

NOTE: Make sure that a new
component is installed.

2. Torque: 56 Nm

2.

1.

NOTE: Make sure that a new
component is installed.

2.

NOTE: Make sure that a new
component is installed.

3.

NOTE: Only tighten the bolt finger tight
at this stage.

4.

CAUTION: Take extra care when

handling the crankshaft position (CKP)
sensor ring.

3.

1. Allen key, 6mm
3. Torque: 21 Nm

4. Torque: 50 Nm

5. Remove the special tools.

Special Tool(s):

303-1059

,

303-393

,

303-393-01













6. Remove the special tool.

Special Tool(s):

303-735



7.

CAUTION: Only rotate the crankshaft

clockwise.

Rotate the crankshaft 4 revolutions.

8.

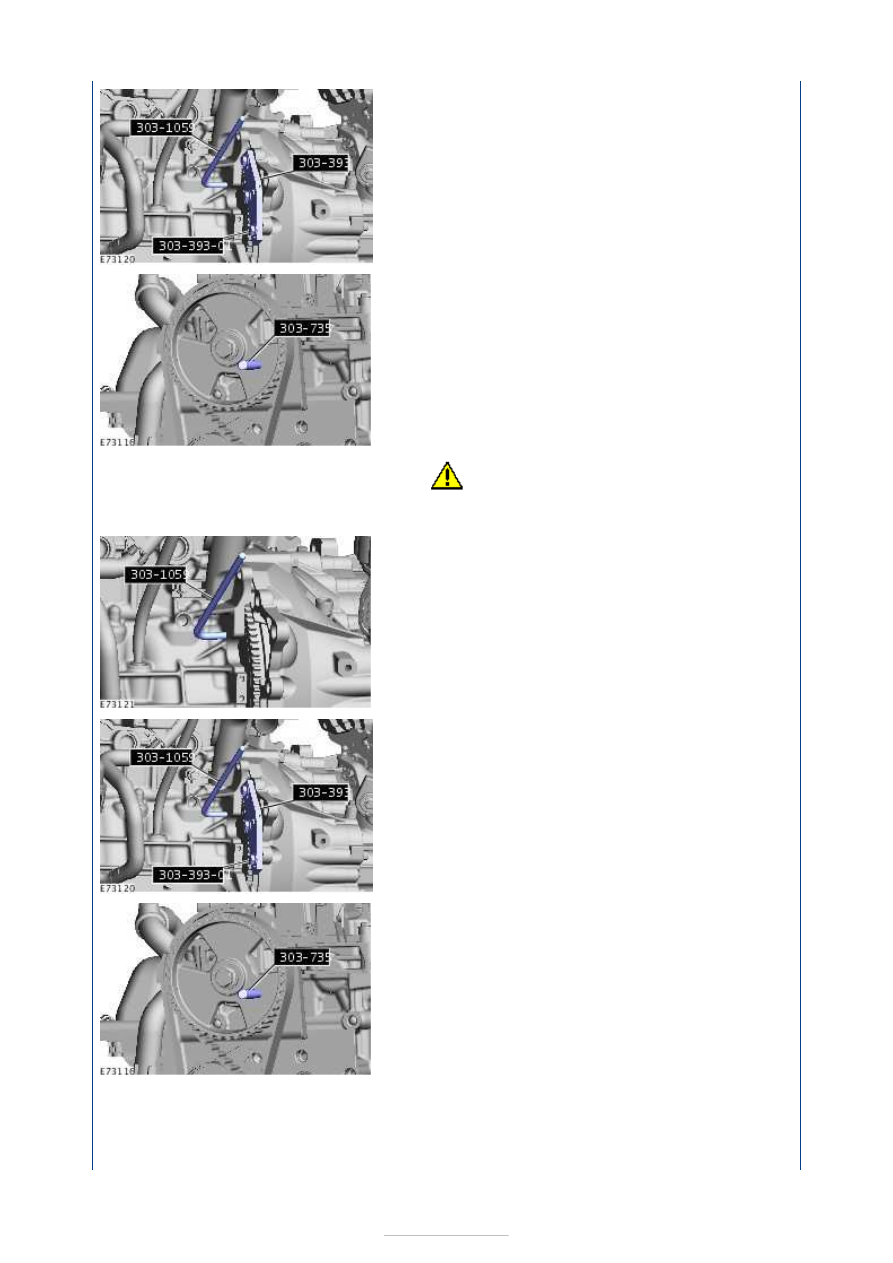

NOTE: The special tool can only be installed if
the valve timing is correct.

Install the special tool.

Special Tool(s):

303-1059



9. Install the special tools.

Special Tool(s):

303-1059

,

303-393

,

303-393-01



10.

NOTE: The special tool can only be installed if
the valve timing is correct.

Install the special tool.

Special Tool(s):

303-735



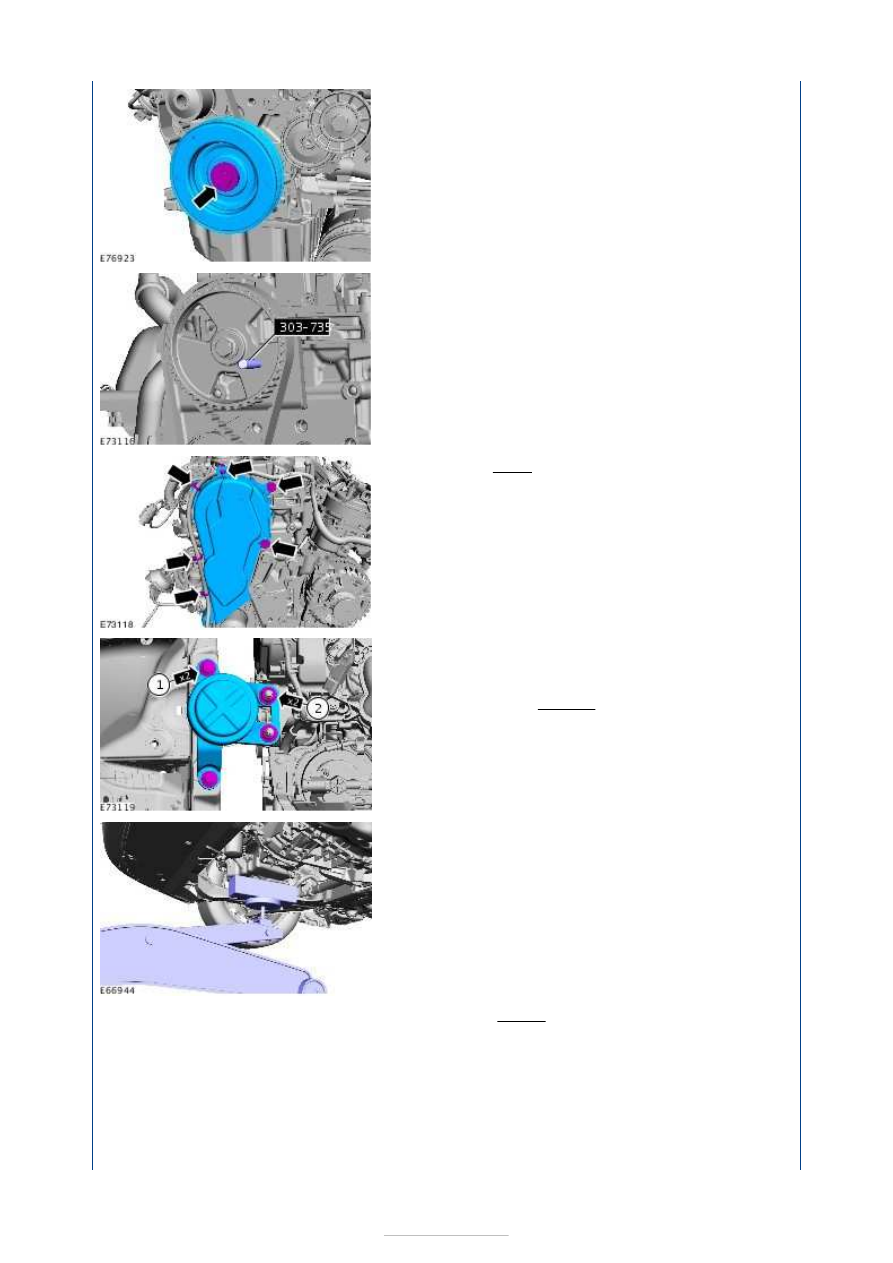

11.











12. Remove the special tool.

Special Tool(s):

303-735



13. Torque: 7 Nm

14.

1.

NOTE: Only tighten the bolts finger
tight at this stage.

2. Torque: 133 Nm

15. Lower and remove the Trolley jack.

General Equipment:

Trolley jack



16. Torque: 90 Nm
