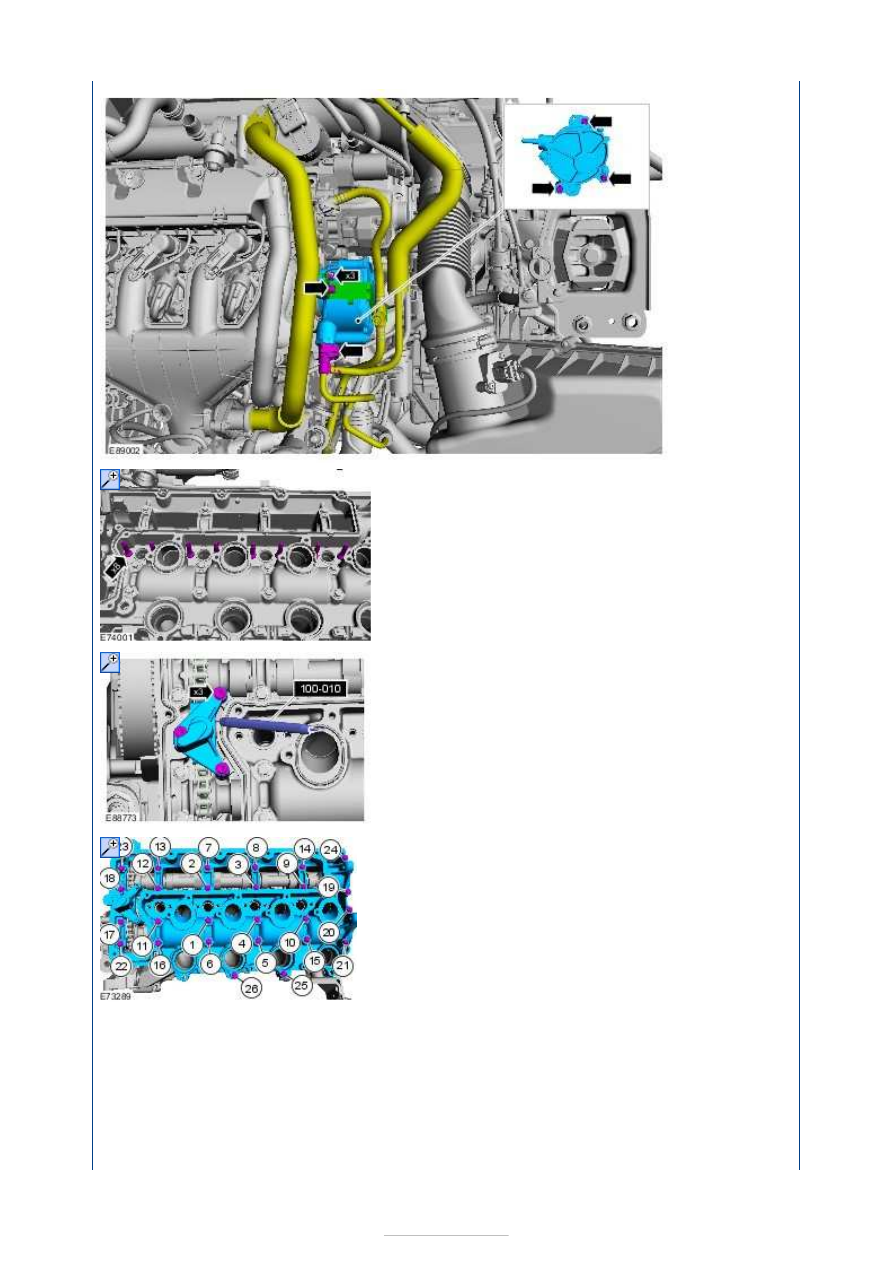

3.

4. Install the Special Tool(s):

100-010



5.

6. Material:

Engine Oil - 5W-30 (WSS-M2C913-B)











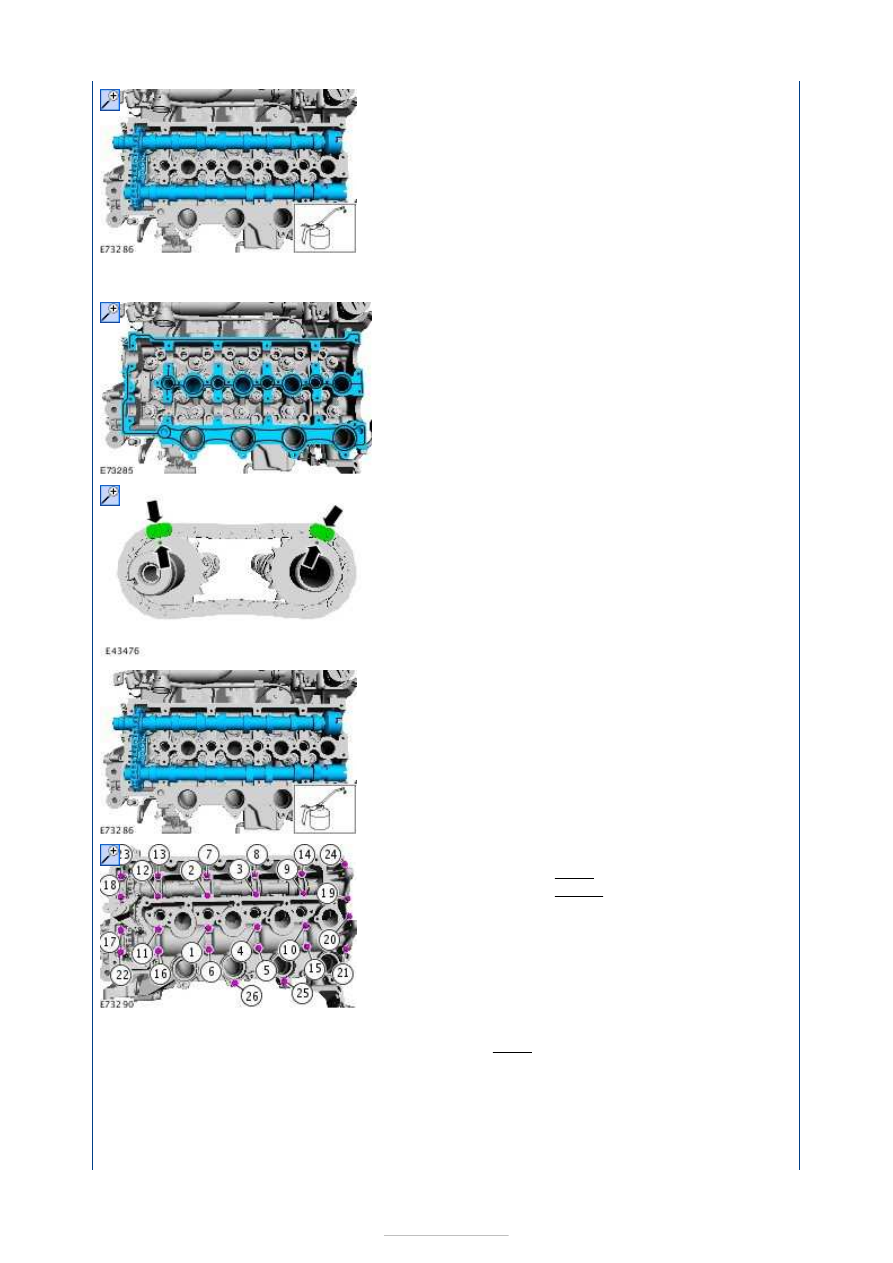

Installation

1.

NOTE: The component must be installed
within 5 minutes of applying the sealant.

Apply a 3 mm bead of sealant to the cylinder
head.

Material:

Silicone Sealant LB (WSE-M4G323-A4 /

2U7J-M4G323-AA)



2.

3.

4. Torque:

5 Nm
10 Nm

Stage 1:
Stage 2:

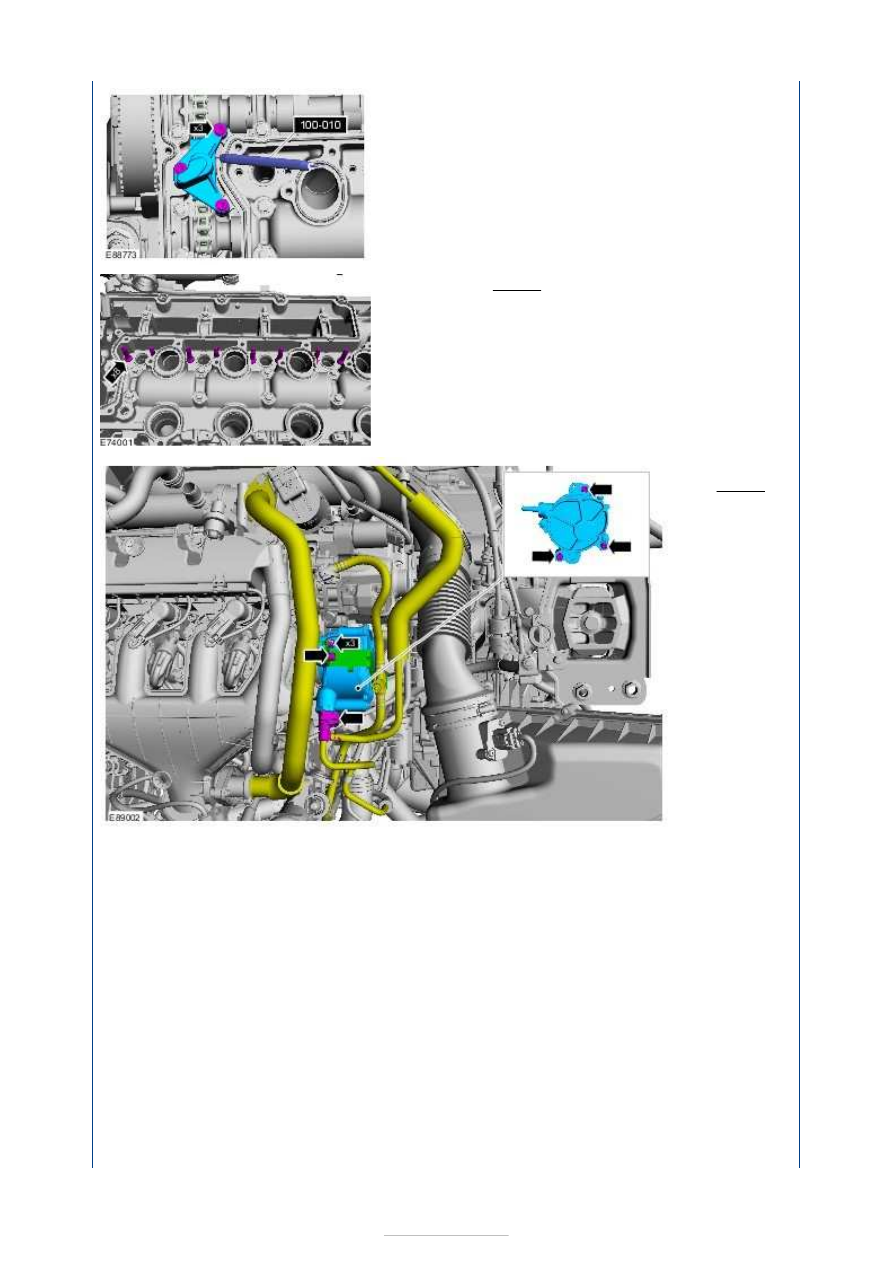

5. Remove the Special Tool(s):

100-010



Torque:

6 Nm











6. Torque: 10 Nm

7. Torque:

25 Nm

8. Install the following items:

1. Refer to:

Camshaft Seal

 (303-01F Engine -

2.0L Duratorq-TDCi (85kW/115PS) -
DW/2.0L Duratorq-TDCi (100kW/136PS) -
DW/2.0L Duratorq-TDCi (103kW/140PS) -
DW, Emission Requirements: Stage IV,
Removal and Installation).

2. Refer to:

Fuel Pump

 (303-04E Fuel

Charging and Controls - 2.0L Duratorq-
TDCi (85kW/115PS) - DW/2.0L Duratorq-
TDCi (100kW/136PS) - DW/2.0L Duratorq-
TDCi (103kW/140PS) - DW, Emission
Requirements: Stage IV, Removal and
Installation).

3. Refer to:

Fuel Injectors

 (303-04E Fuel

Charging and Controls - 2.0L Duratorq-
TDCi (85kW/115PS) - DW/2.0L Duratorq-
TDCi (100kW/136PS) - DW/2.0L Duratorq-







TDCi (103kW/140PS) - DW, Emission
Requirements: Stage IV, Removal and
Installation).

4. Refer to:

Intake Manifold

 (303-01F Engine

- 2.0L Duratorq-TDCi (85kW/115PS) -
DW/2.0L Duratorq-TDCi (100kW/136PS) -
DW/2.0L Duratorq-TDCi (103kW/140PS) -
DW, Emission Requirements: Stage IV,
Removal and Installation).
