Ford Galaxy / Ford S-MAX. Manual - part 263

Engine - 2.0L Duratorq-TDCi
(85kW/115PS) - DW/2.0L Duratorq-TDCi
(100kW/136PS) - DW/2.0L Duratorq-
TDCi (103kW/140PS) - DW, Emission
Requirements: Stage IV - Camshaft Seal

S-MAX/Galaxy 2006.5 (02/2006-)



Print



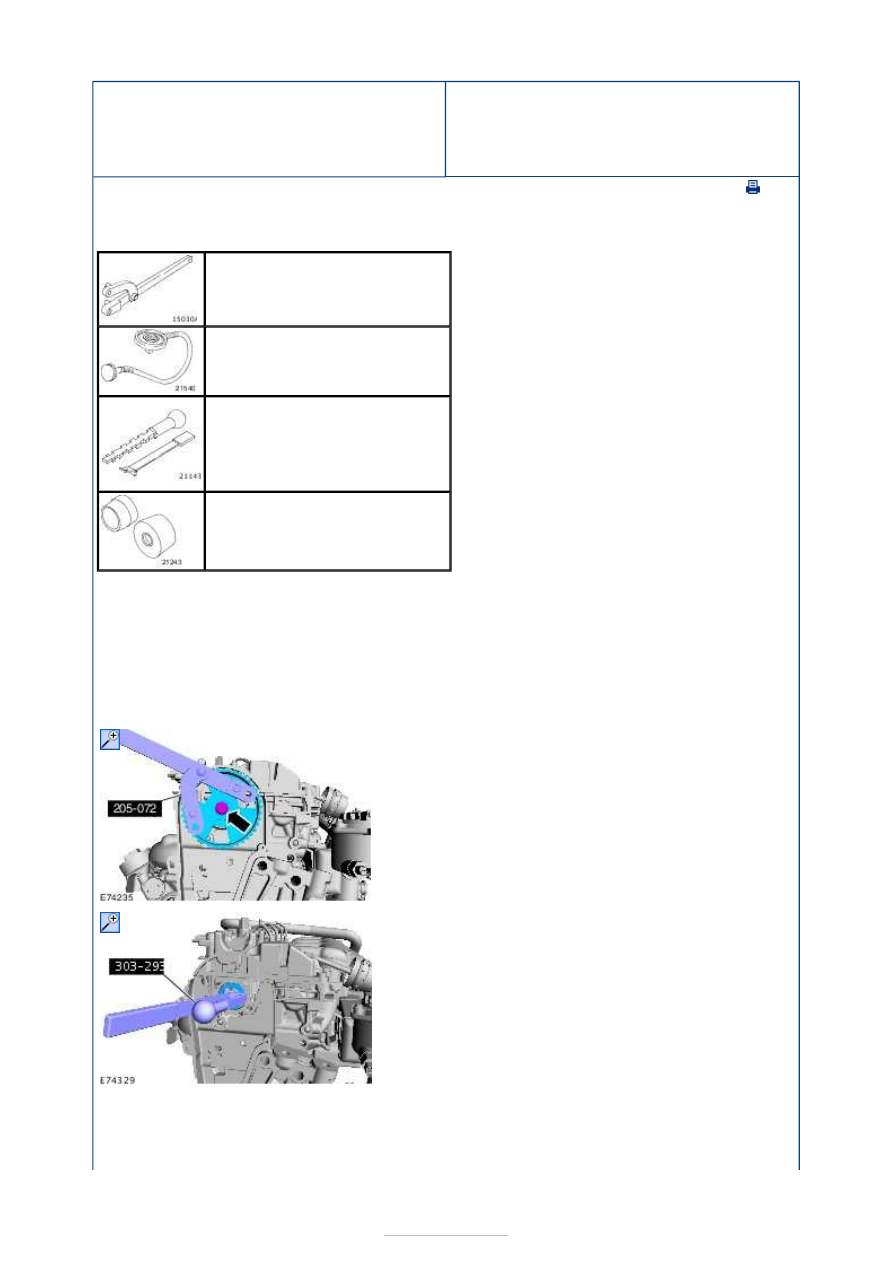

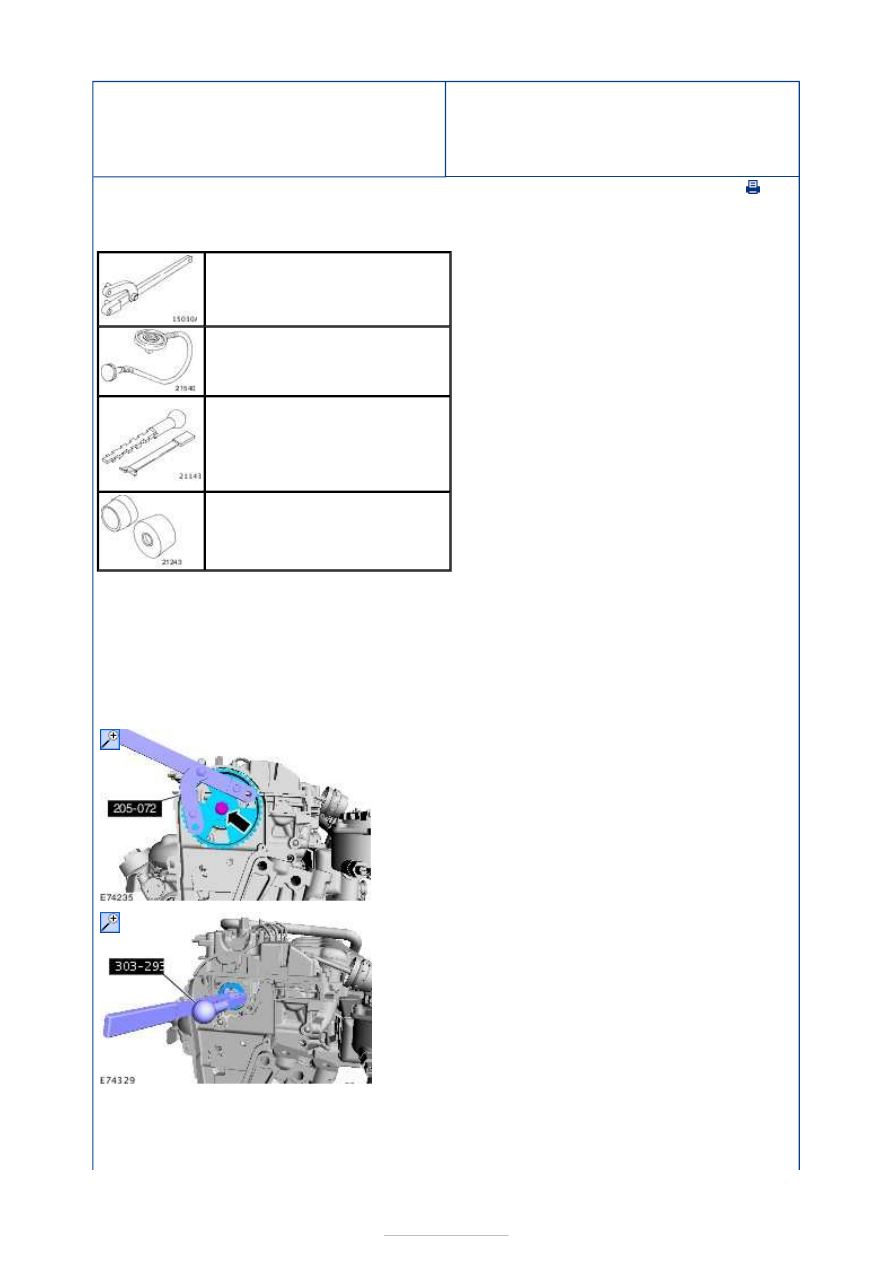

Removal and Installation

Special Tool(s)

Removal

Installation

205-072
Universal Flange Holding Wrench

303-174
Gauge, Bolt Angle

303-293
Remover, Crankshaft Seal

303-684
Installer, Crankshaft Front Seal

1. Remove the timing belt.

Refer to:

Timing Belt

 (303-01E Engine - 1.8L

Duratorq-TDCi (74kW/100PS) - Lynx/1.8L
Duratorq-TDCi (92kW/125PS) - Lynx, Removal
and Installation).

2. Special Tool(s):

205-072



3. Special Tool(s):

303-293



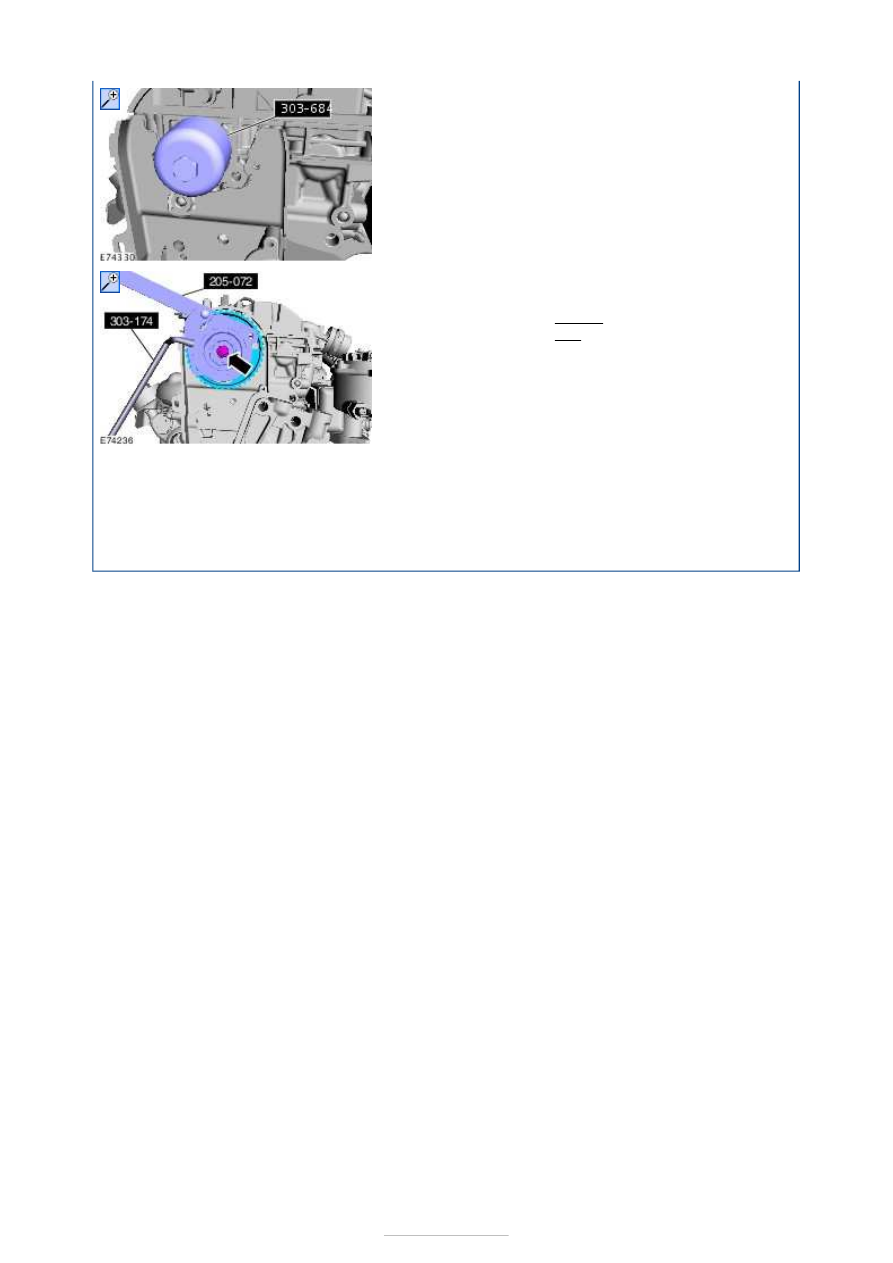

1. Special Tool(s):

303-684















2. Special Tool(s):

303-174

,

205-072



Torque:



20 Nm
60°

Stage 1:
Stage 2:

3. Install the timing belt.

Refer to:

Timing Belt

 (303-01E Engine - 1.8L

Duratorq-TDCi (74kW/100PS) - Lynx/1.8L
Duratorq-TDCi (92kW/125PS) - Lynx, Removal
and Installation).





Engine - 2.0L Duratorq-TDCi
(85kW/115PS) - DW/2.0L Duratorq-TDCi
(100kW/136PS) - DW/2.0L Duratorq-TDCi
(103kW/140PS) - DW, Emission
Requirements: Stage IV - Timing Belt

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

General Equipment

Removal

303-1059
Alignment Peg, Crankshaft

303-393
Locking Tool, Flywheel

303-393-01
Adapter for 303-393

303-735
Alignment Peg, Camshaft

Trolley jack

1. Disconnect the battery.

Refer to:

Battery Disconnect and Connect

 (414-

01 Battery, Mounting and Cables, General
Procedures).

2. Remove the accessory drive belt.

Refer to:

Accessory Drive Belt

 (303-05A

Accessory Drive - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4, Removal and
Installation).

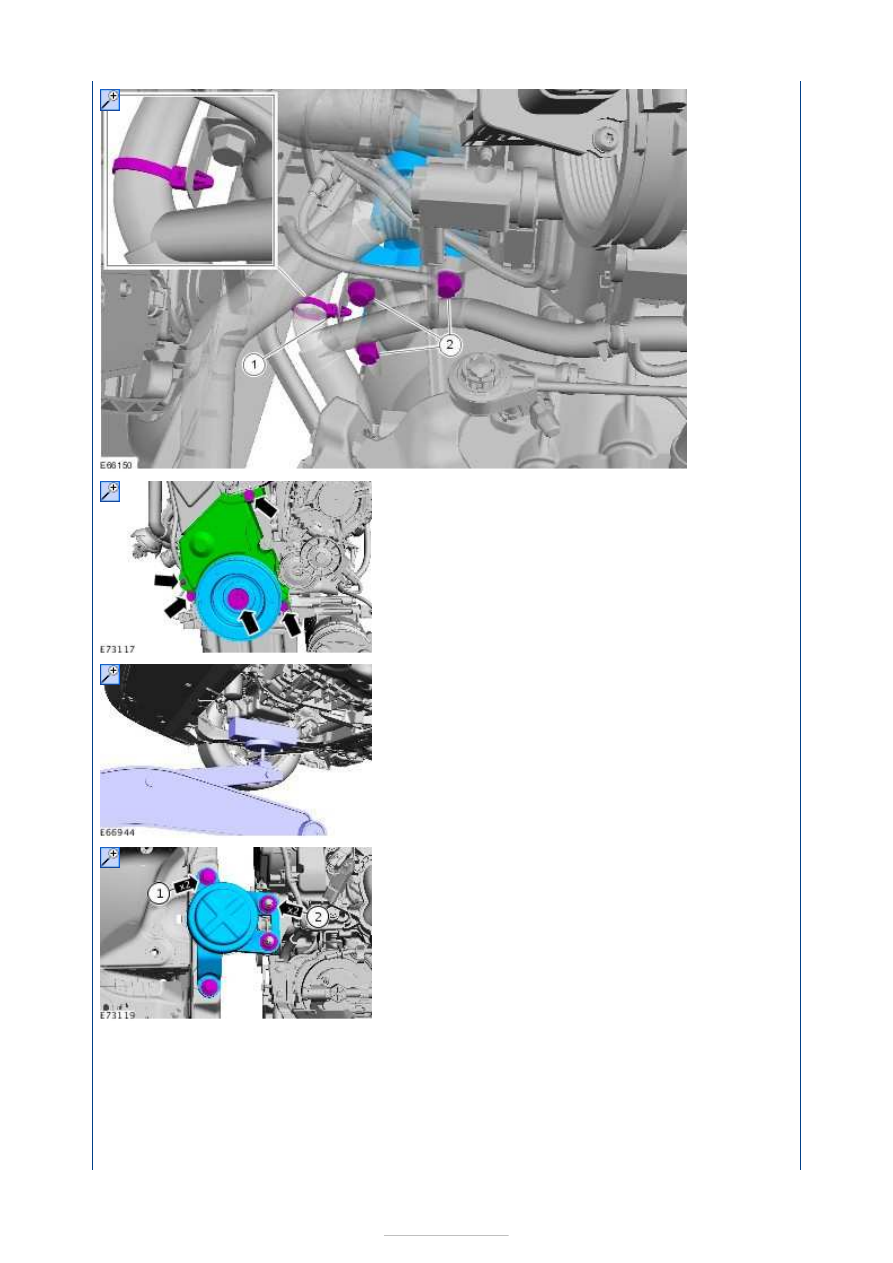

3.











4.

5.

6. General Equipment:

Trolley jack



7.

8.
