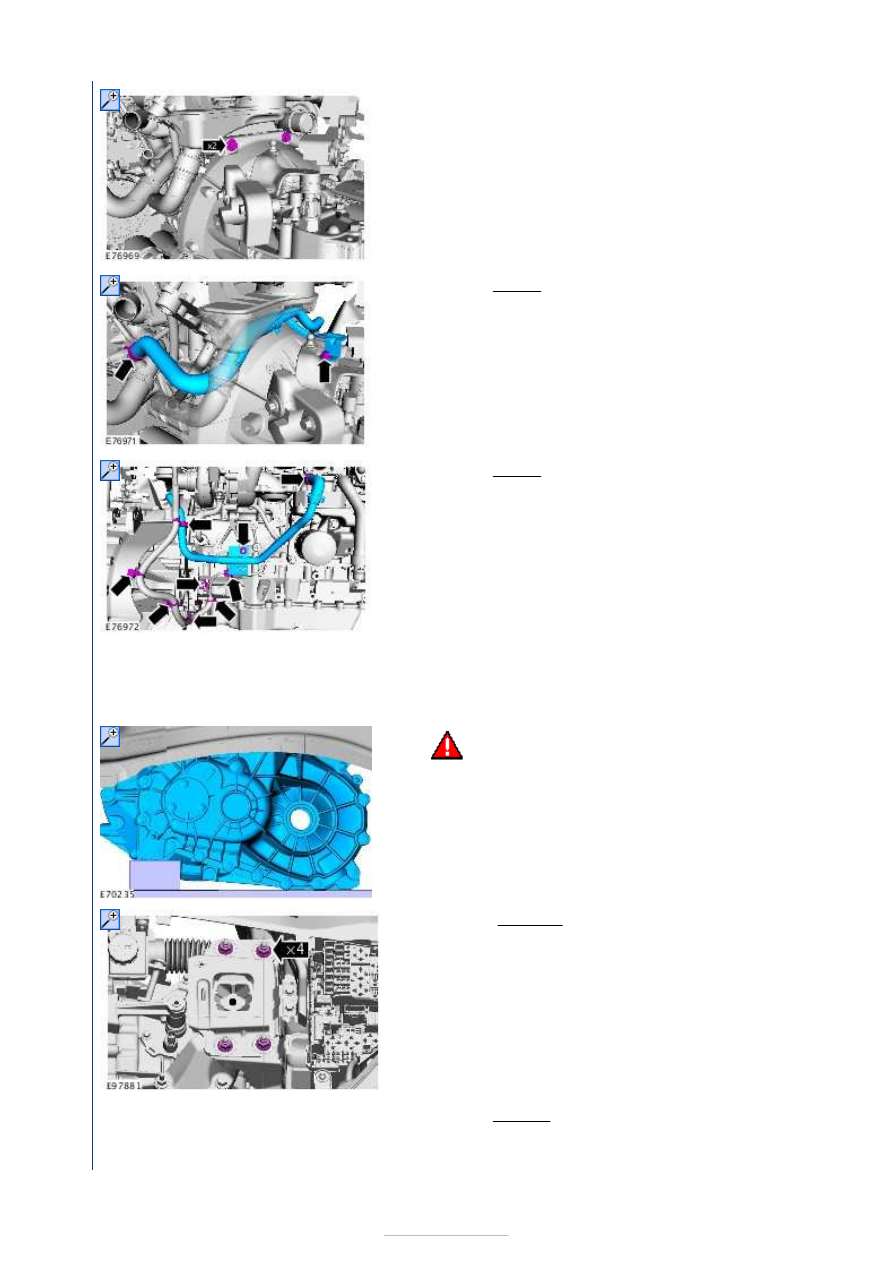

8. Torque: 24 Nm

9. Torque: 25 Nm

10. Install the starter motor.

Refer to:

Starter Motor

 (303-06D Starting System - 1.8L Duratorq

(92kW/125PS) - Lynx, Removal and Installation).

11.

WARNING: Make sure that the engine and transmission assembly is on wooden blocks and secured with

suitable retaining straps.

Secure the engine and transaxle assembly on a suitable workshop table and position it under the vehicle.

General Equipment:

Vehicle/axle stands



General Equipment:

Cable ties



12. Loosen: 2 turn(s)

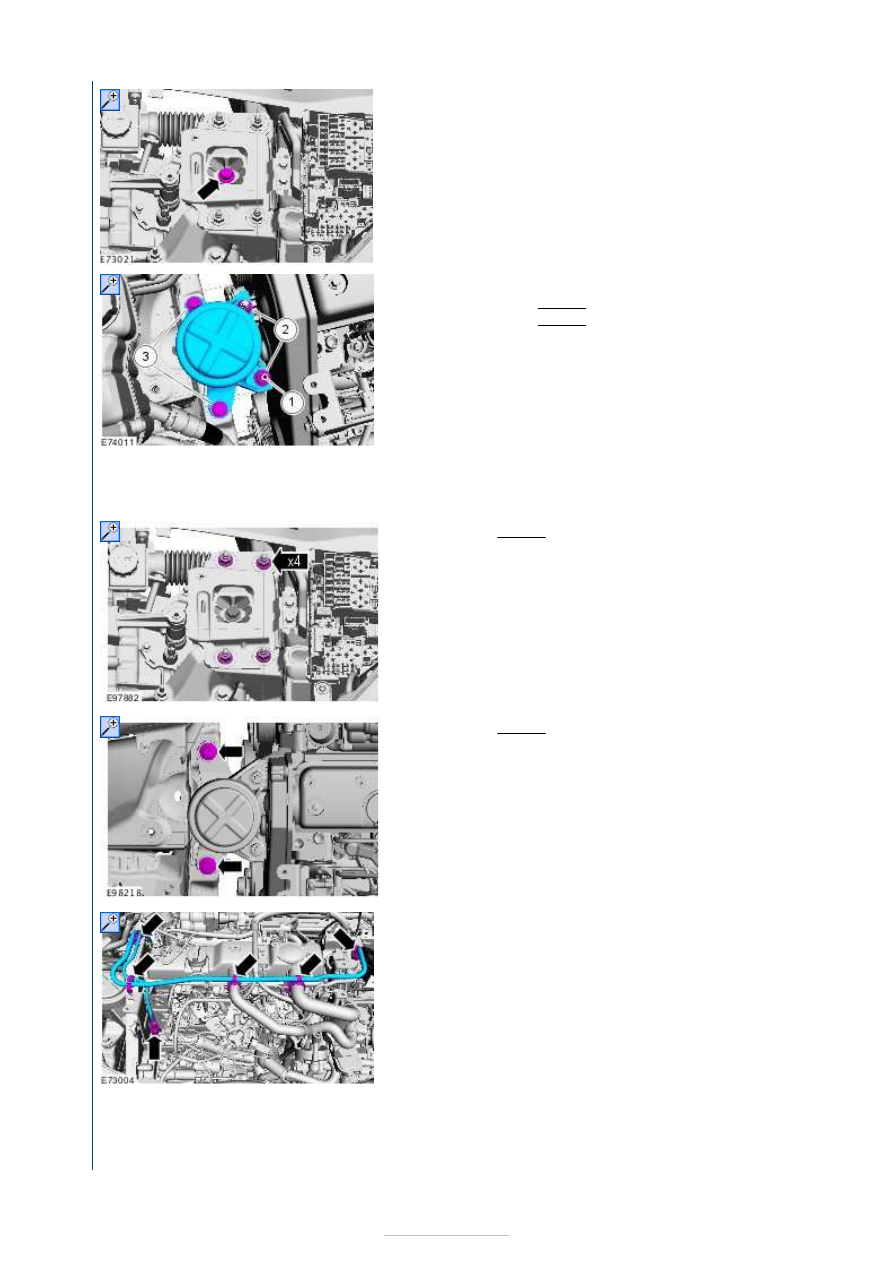

13. Torque: 133 Nm











14.

1. Torque: 12 Nm
2. Torque: 80 Nm
3.

NOTE: Only tighten the bolts finger tight at this stage.

15. Raise the vehicle and remove the Vehicle/axle stands.

General Equipment:

Vehicle/axle stands



16. Torque: 80 Nm

17. Torque: 90 Nm

18. Connect the fuel supply line and fuel return line quick release couplings.

Refer to:

Fuel Filter

 (310-01B Fuel Tank and Lines - 1.8L Duratorq

(92kW/125PS) - Lynx, Removal and Installation).

19. Connect the PCM electrical connectors.

Refer to:

Powertrain Control Module (PCM)

 (303-14E Electronic Engine Controls











Lynx/1.8L Duratorq-TDCi (92kW/125PS) - Lynx, Removal and Installation).

20. Torque: 25 Nm

21. Torque: 23 Nm

22.

23.

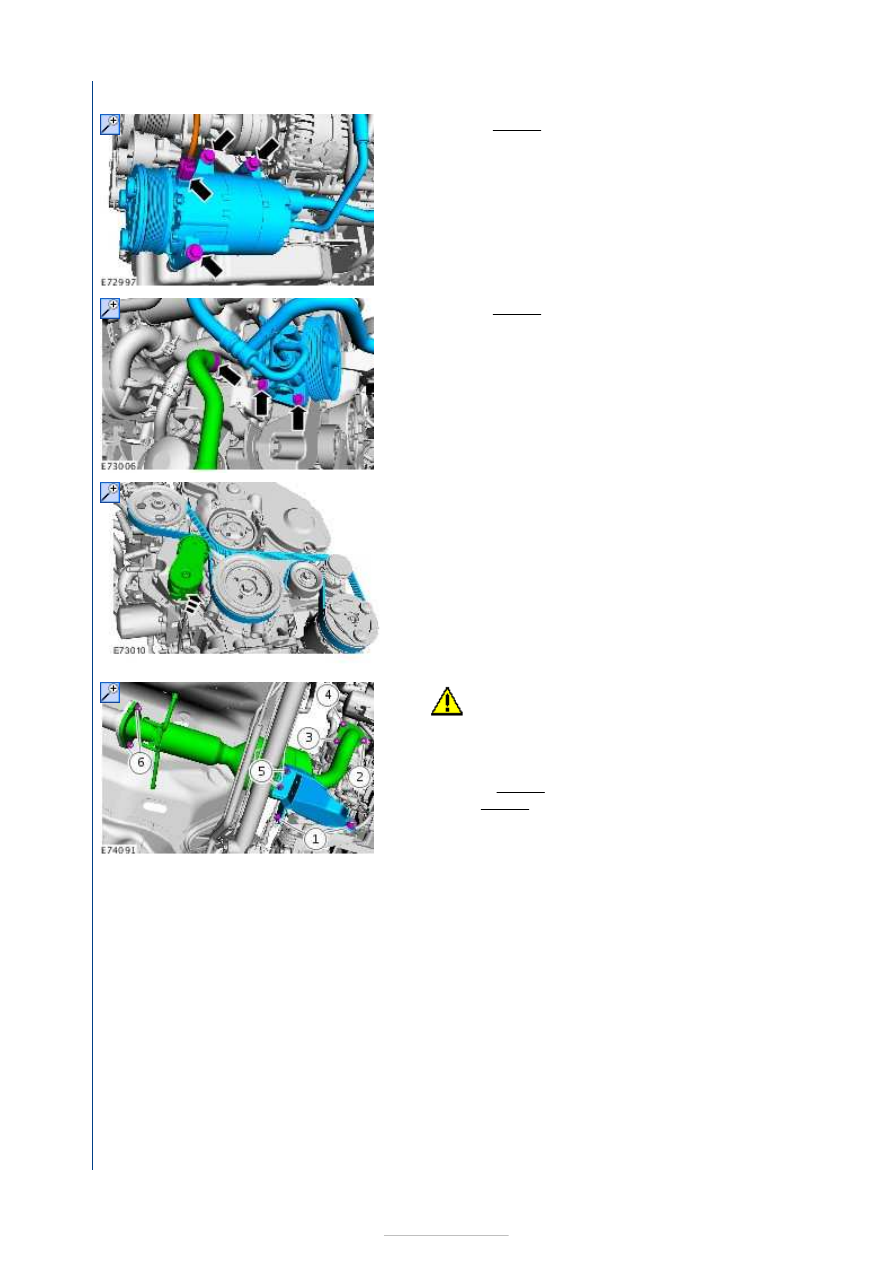

CAUTION: Twisting the exhaust flexible pipe more than 2 degrees may cause damage resulting in failure.

Tighten all retaining nuts in the sequence shown.

Torque:

1-5: 25 Nm
6: 51 Nm

24. Remove the front subframe.

Refer to:

Front Subframe

 (502-00 Uni-Body, Subframe and Mounting System, Removal and Installation).

25. Install the left-hand halfshaft.

Refer to:

Front Halfshaft LH

 (205-04 Front Drive Halfshafts, Removal and Installation).

26. Install the right-hand halfshaft.

Refer to:

Front Halfshaft RH

 (205-04 Front Drive Halfshafts, Removal and Installation).

27. Install both front wheels.

Refer to:

Wheel and Tire

 (204-04 Wheels and Tires, Removal and Installation).









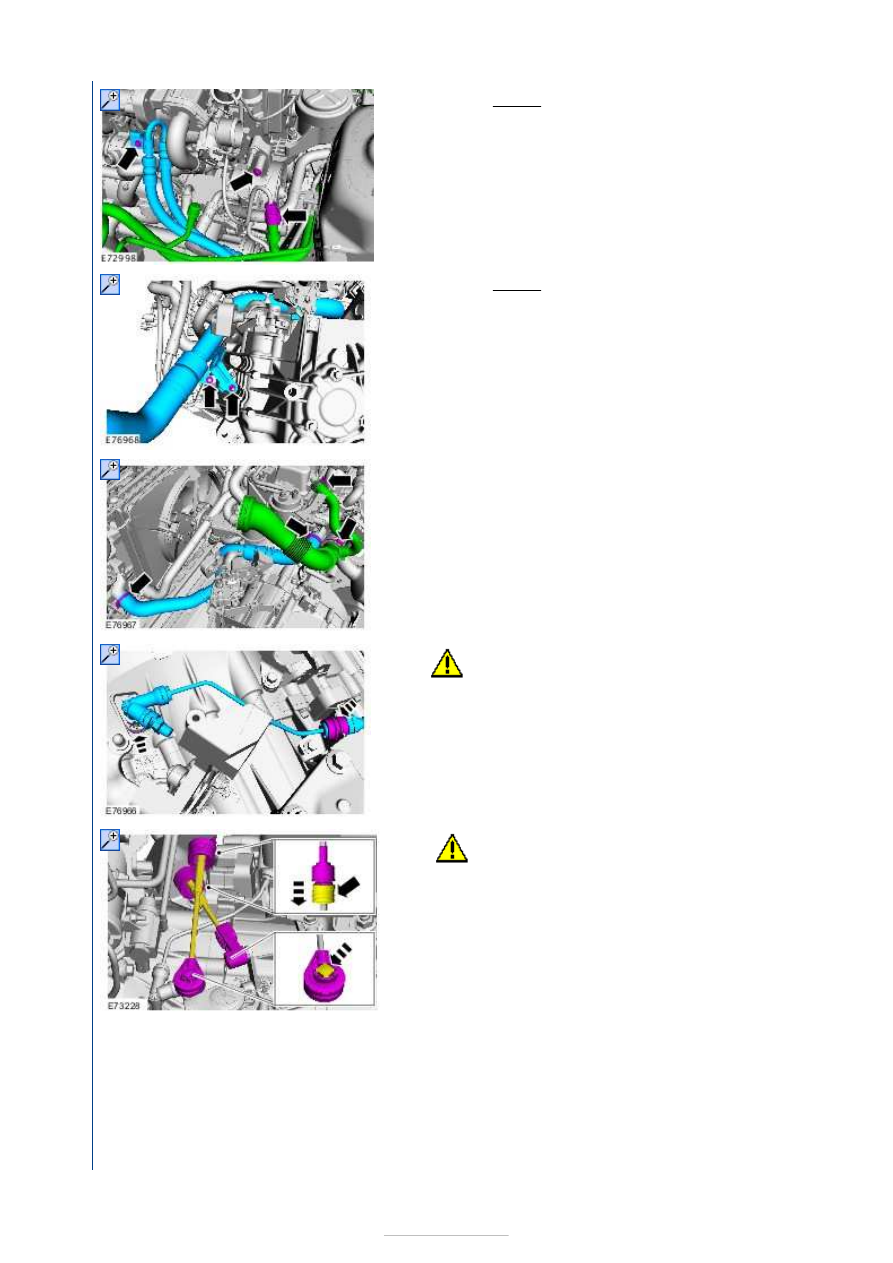

28. Torque: 23 Nm

29. Torque: 24 Nm

30.

31.

CAUTION: If the fluid is spilled on the paintwork, the affected area must be immediately washed down with

cold water.

Bleed the clutch system.

Refer to: Clutch System Bleeding (308-00, General Procedures).

32.

CAUTION: Gearshift cables must not be kinked or bent.

Install the gearshift cables.

33. Adjust the gearshift cables.

Refer to:

Gearshift Cable Adjustment - Vehicles With: 6

Transmission/Transaxle and Clutch - General Information, General Procedures).

34.
