Ford Galaxy / Ford S-MAX. Manual - part 215

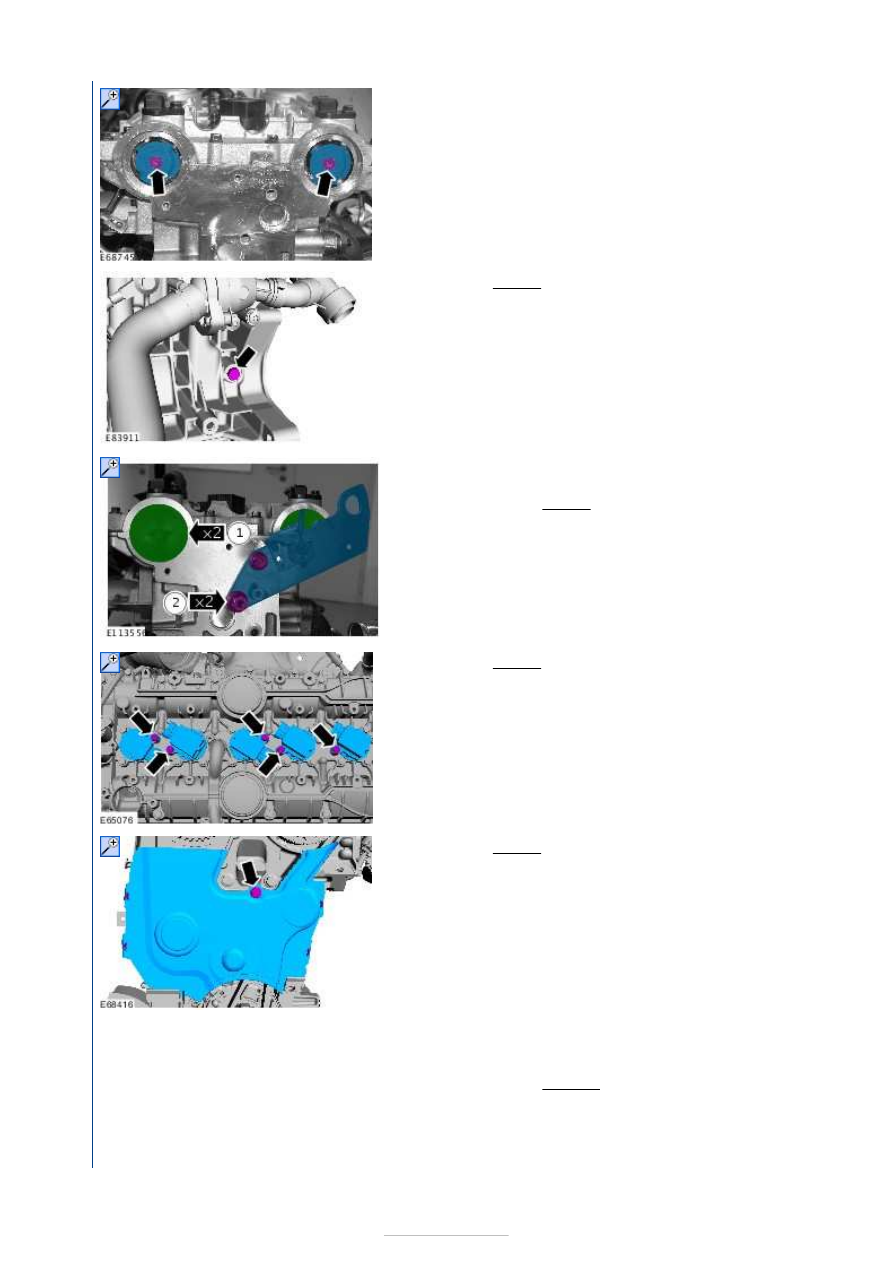

53. Torque: 40 Nm

54.

1.

NOTE: Make sure that new components are installed.

2. Torque: 40 Nm

55. Torque: 10 Nm

56. Torque: 10 Nm

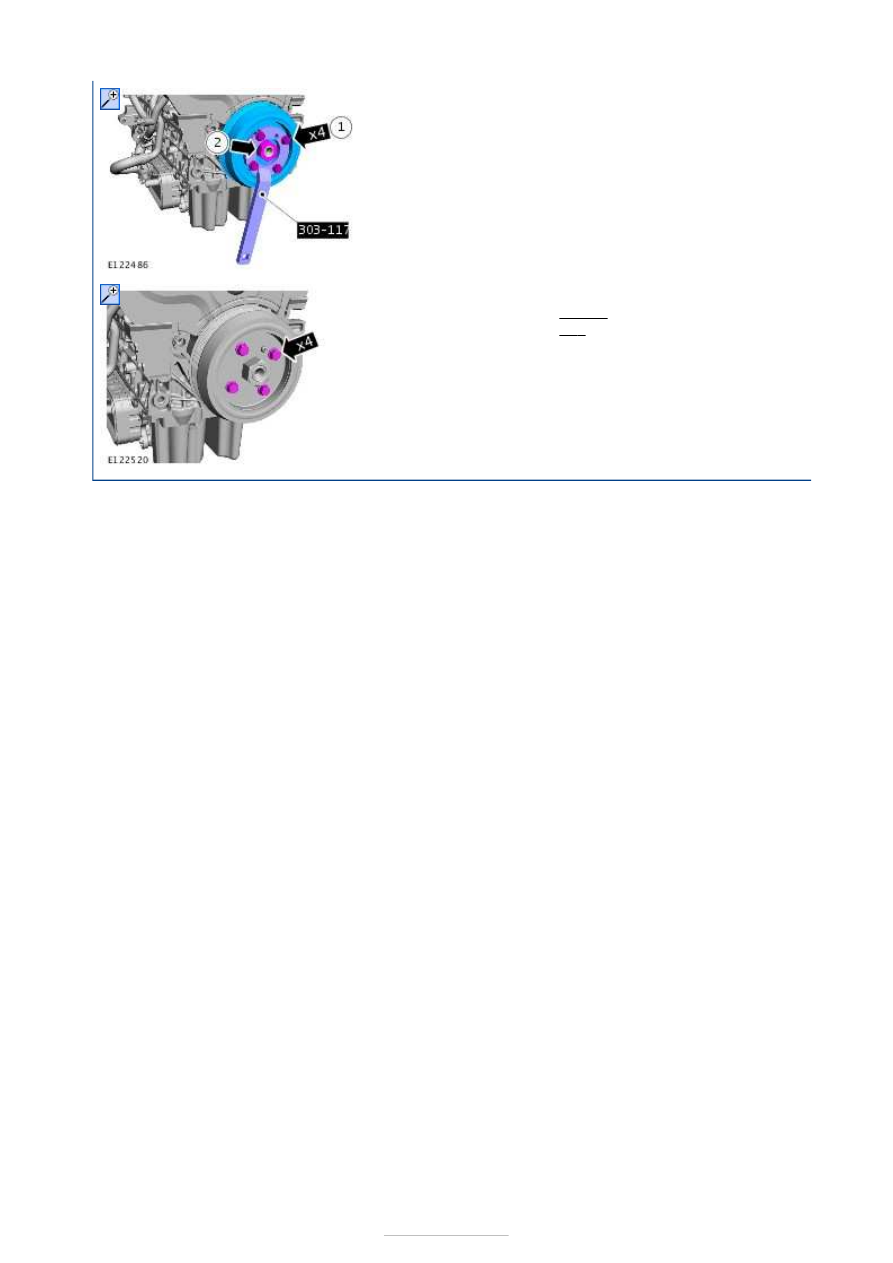

57.

1.

NOTE: Only tighten the bolts finger tight at this stage.

Install the Special Tool(s):

303-1179



2. Torque: 180 Nm

58. Remove the Special Tool(s):

303-1179













59. Torque:

25 Nm
60°

Stage 1:
Stage 2:





Engine - 2.5L Duratec (162kW/220PS) -
VI5 - Engine Accessories

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Installation

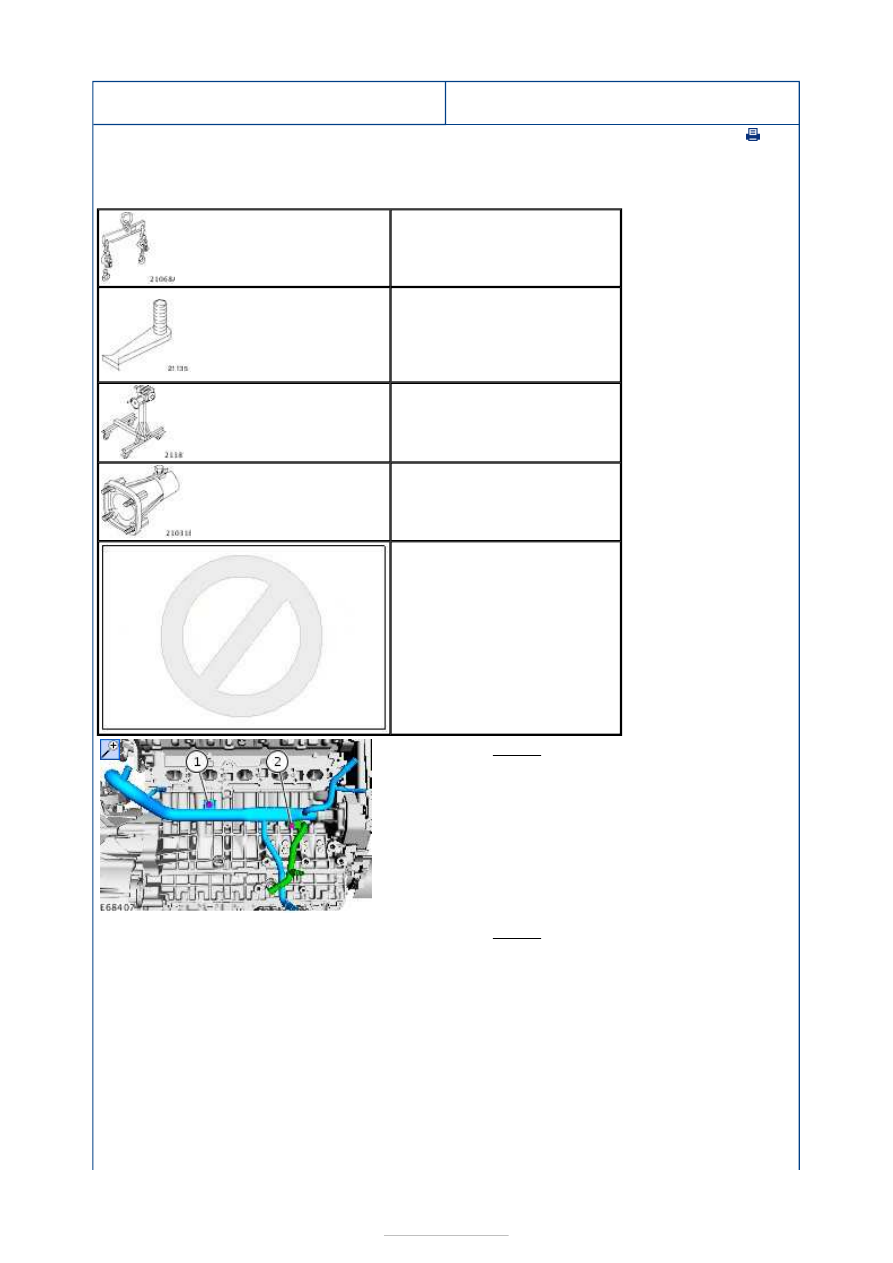

Special Tool(s)

303-122
Lifting Bracket, Engine

303-254
Locking Tool, Flywheel

303-435
Mounting Stand

303-435-06
Mounting Bracket for 303-435

303-435-14B
Mounting Plate for 303-435-06

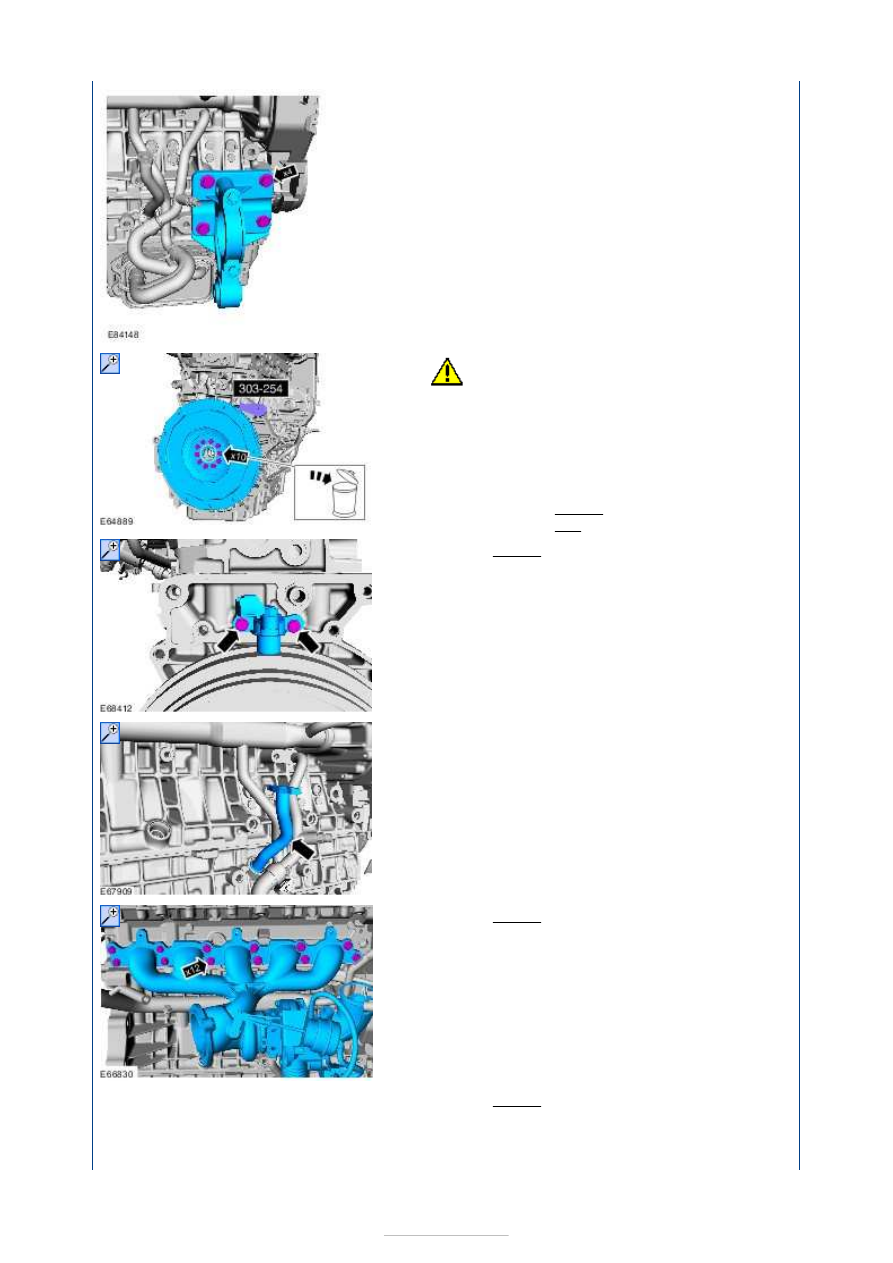

1. Torque: 17 Nm

2. Torque: 48 Nm













3.

CAUTION: Make sure that no excess

sealant residue is evident.
NOTE: Make sure that the locating pin on the
crankshaft is aligned with the guide hole in
the flywheel or flexplate.

Special Tool(s):

303-254



Torque:



45 Nm
65°

Stage 1:
Stage 2:

4. Torque: 17 Nm

5.

6. Torque: 24 Nm

7. Torque: 12 Nm
