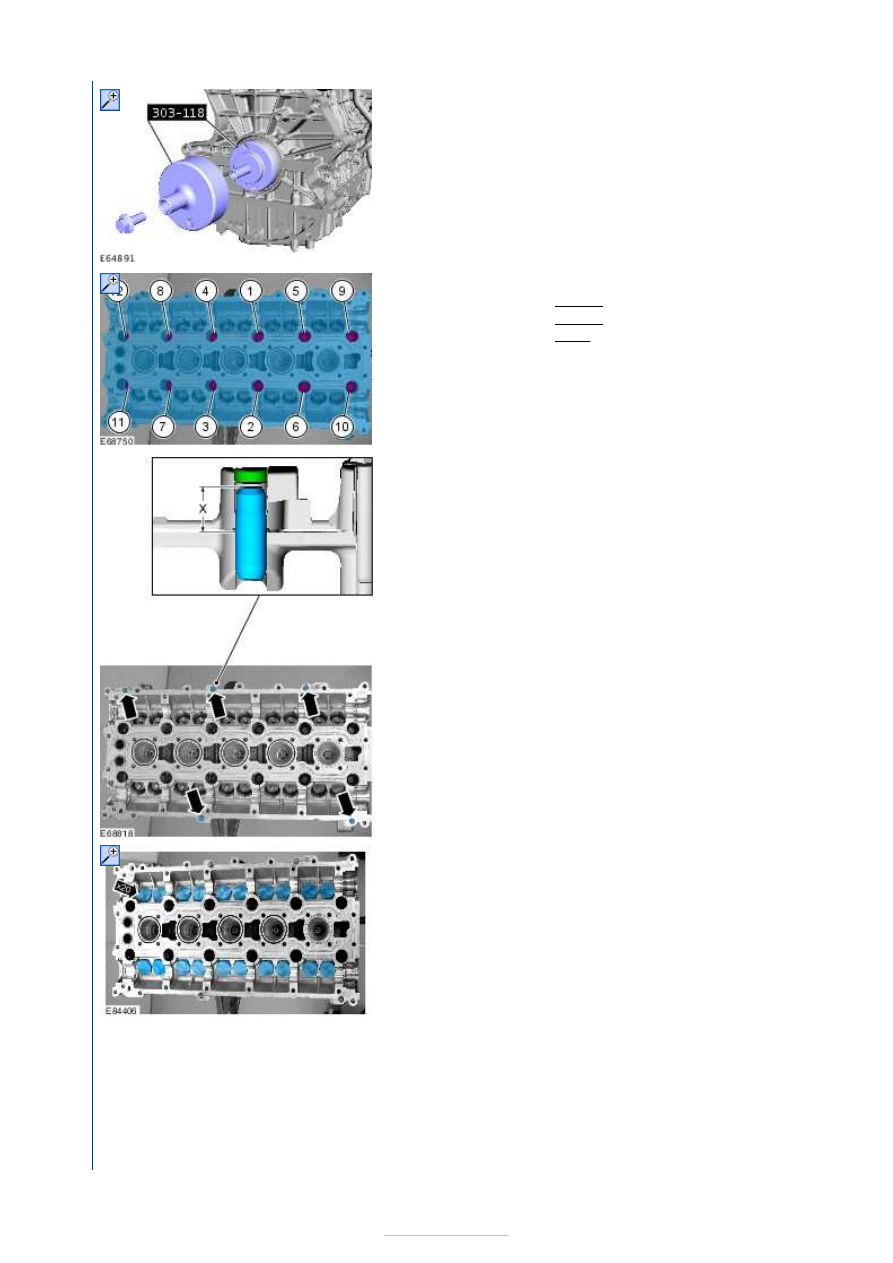

23. Torque:

20 Nm
60 Nm
130°

Stage 1:
Stage 2:
Stage 3:

24.

X = 15 mm.

25.

26.









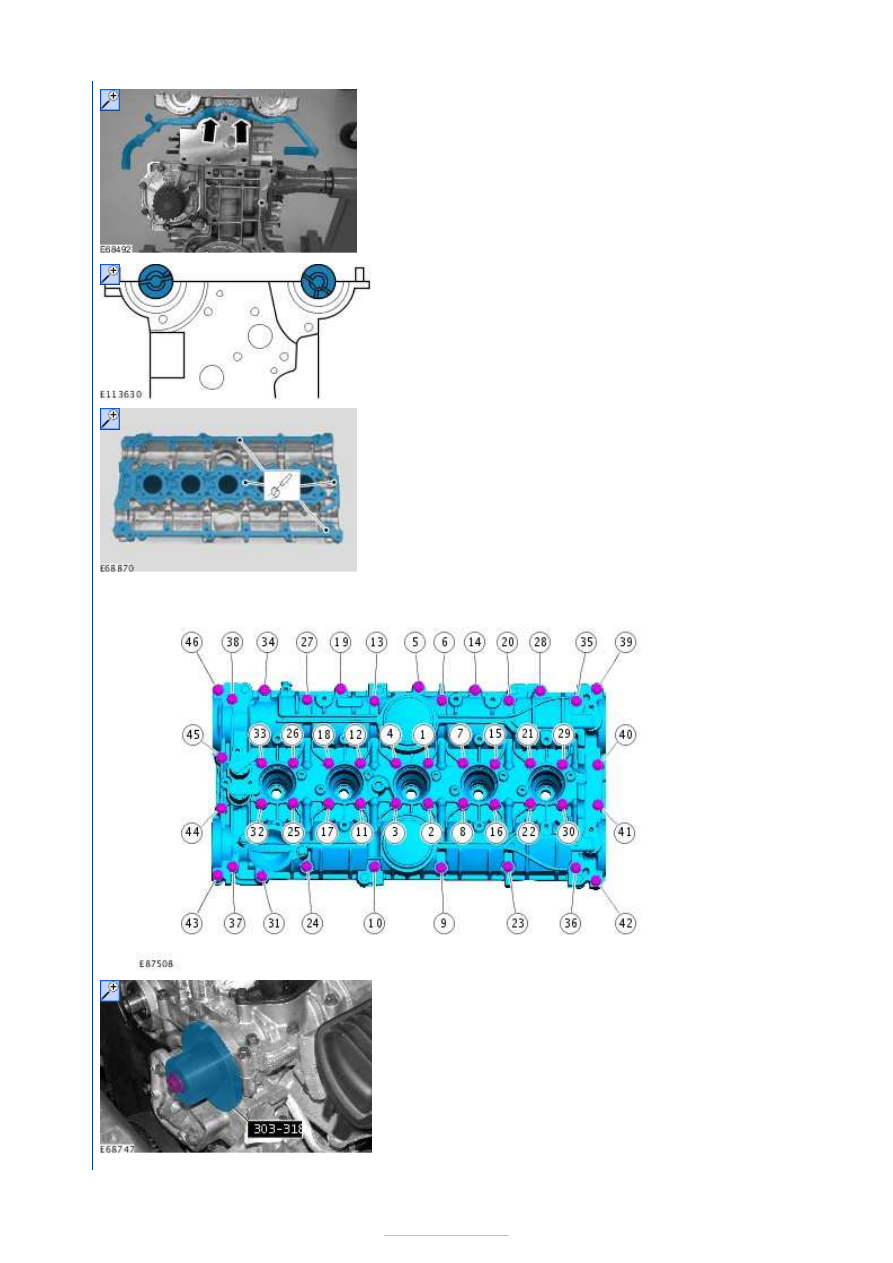

27. Apply a thin coating.

Material:

Engine Oil - 5W-30 (WSS-M2C913-C)



28. Material:

Flange Sealant - Anaerobic LP (WSK-M2G348

5U7J-M2G348-BA)



29. Torque:

30. Special Tool(s):

303-318













31.

NOTE: The crankshaft timing pulley can only be installed in 1
position on the crankshaft splines.

Torque:

17 Nm

32.

NOTE: Only tighten the bolts finger tight at this stage.

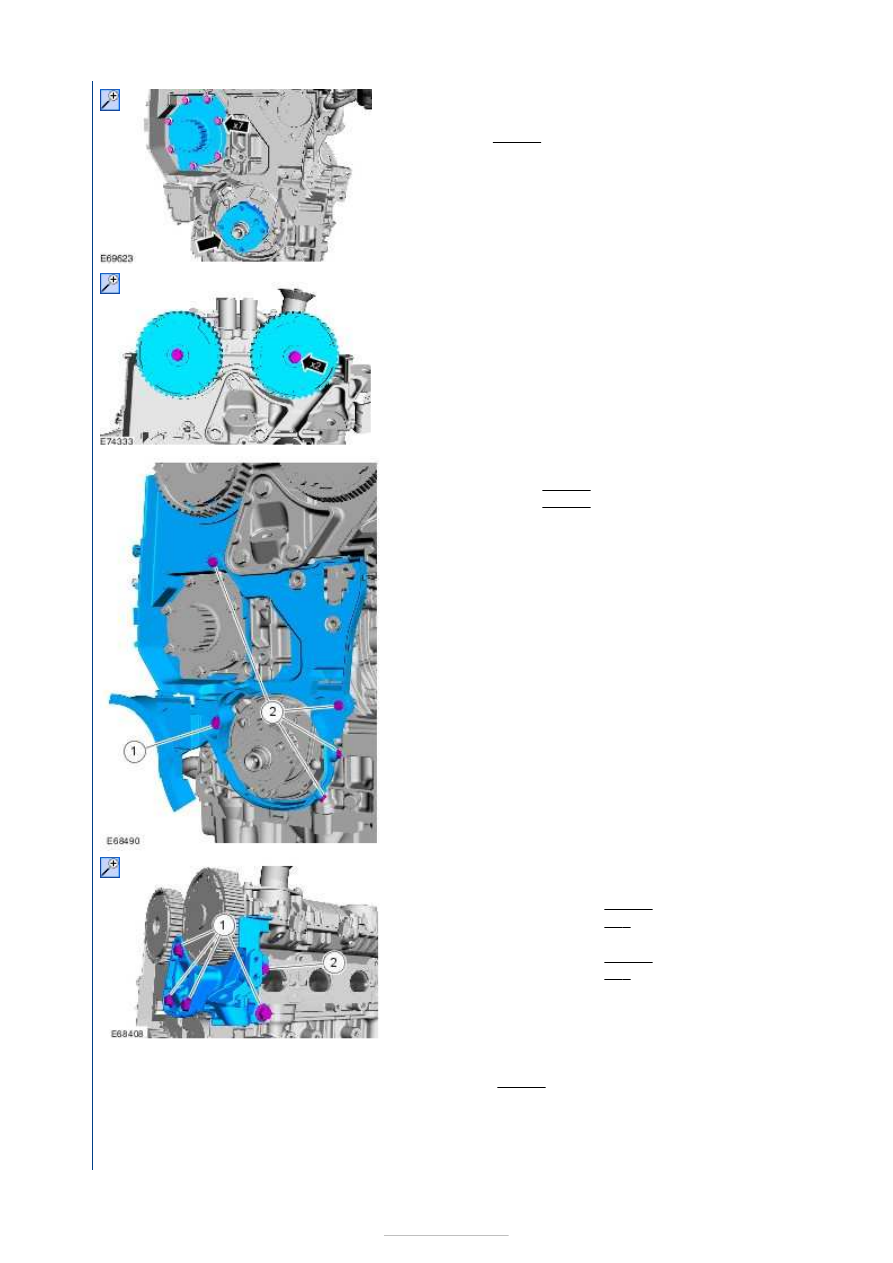

33.

1. Torque: 25 Nm
2. Torque: 12 Nm

34.

NOTE: Install all the bolts finger tight before final tightening.

1. Torque:

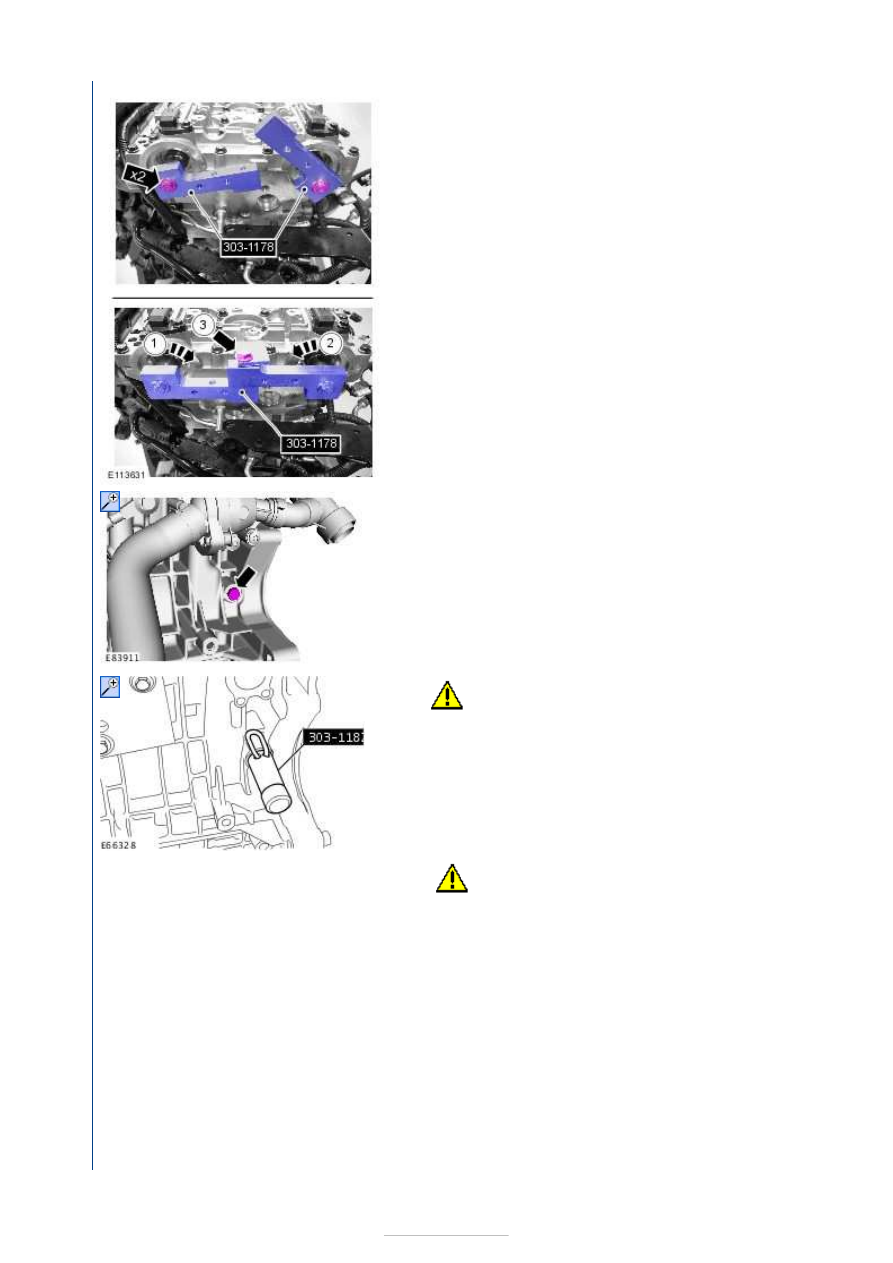

35 Nm
75°

2. Torque:

15 Nm
90°

Stage 1:
Stage 2:

Stage 1:
Stage 2:

35. Install the Special Tool(s):

303-1178



Torque:

10 Nm









36.

37.

CAUTION: Only rotate the crankshaft clockwise.

Rotate the crankshaft slowly until the crankshaft stops.

Install the Special Tool(s):

303-1182



38.

CAUTION: Make sure that the installation marks are

aligned.
