Ford Galaxy / Ford S-MAX. Manual - part 211

Engine - 2.5L Duratec (162kW/220PS) -
VI5 - Cylinder Head

S-MAX/Galaxy 2006.5 (02/2006-)



Print



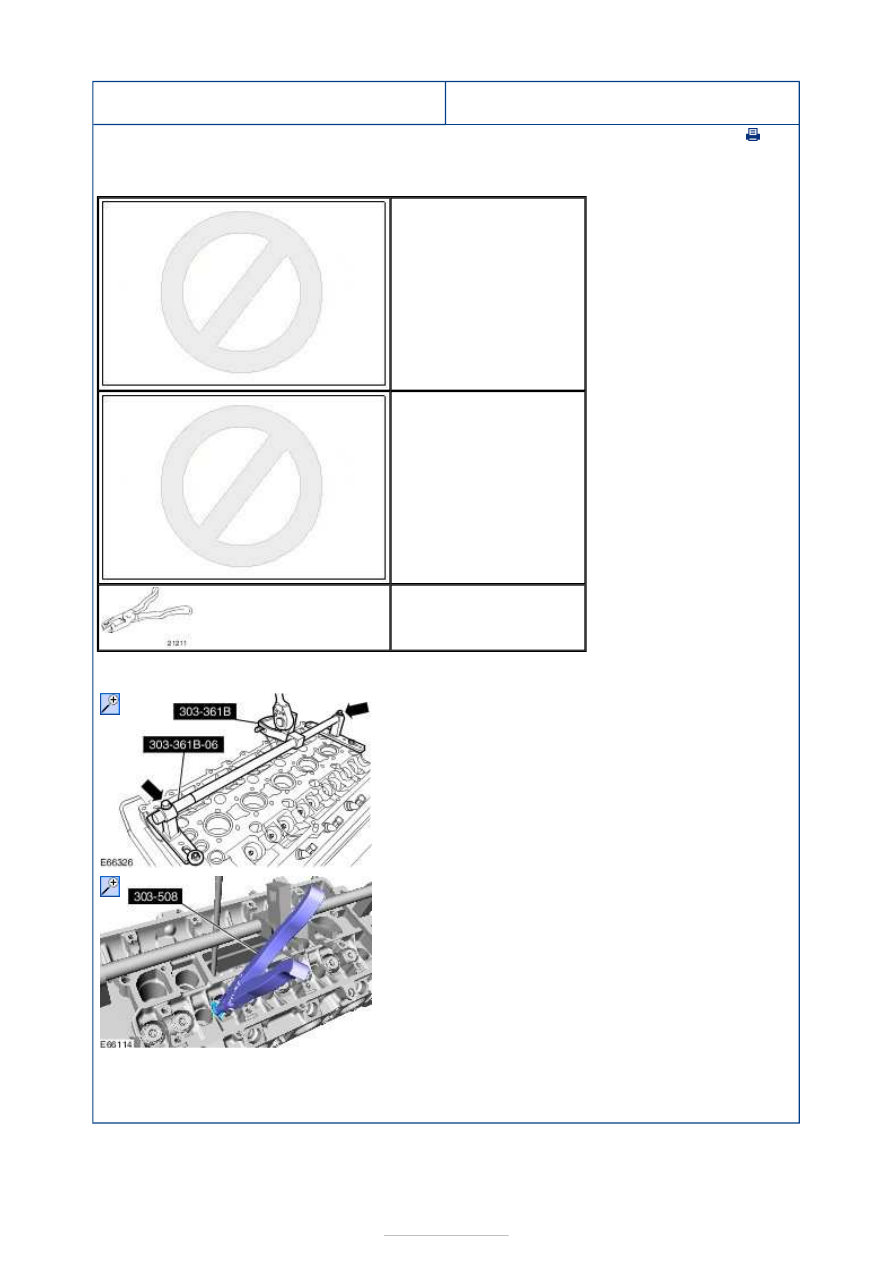

Disassembly and Assembly of Subassemblies

Special Tool(s)

Disassembly

Assembly

303-361B
Compressor, Valve Spring

303-361B-06
Adapter for 303-361B

303-508
Pliers, Valve Stem Seal

1. Special Tool(s):

303-361B

,

303-361B-06



2. Special Tool(s):

303-508



3. To install, reverse the assembly procedure.











Engine - 2.5L Duratec (162kW/220PS) - VI5 -
Engine

S-MAX/Galaxy 2006.5 (02/2006

Assembly

Special Tool(s)

303-1054
Locking Tool, Timing Belt Tensioner

303-1178
Timing Tool Camshaft

303-1179
Holding Wrench, Crankshaft

303-1180
Installer, Crankshaft Front Seal

303-1181
Installer, Crankshaft Rear Seal

303-1182
Timing Tool, Crankshaft











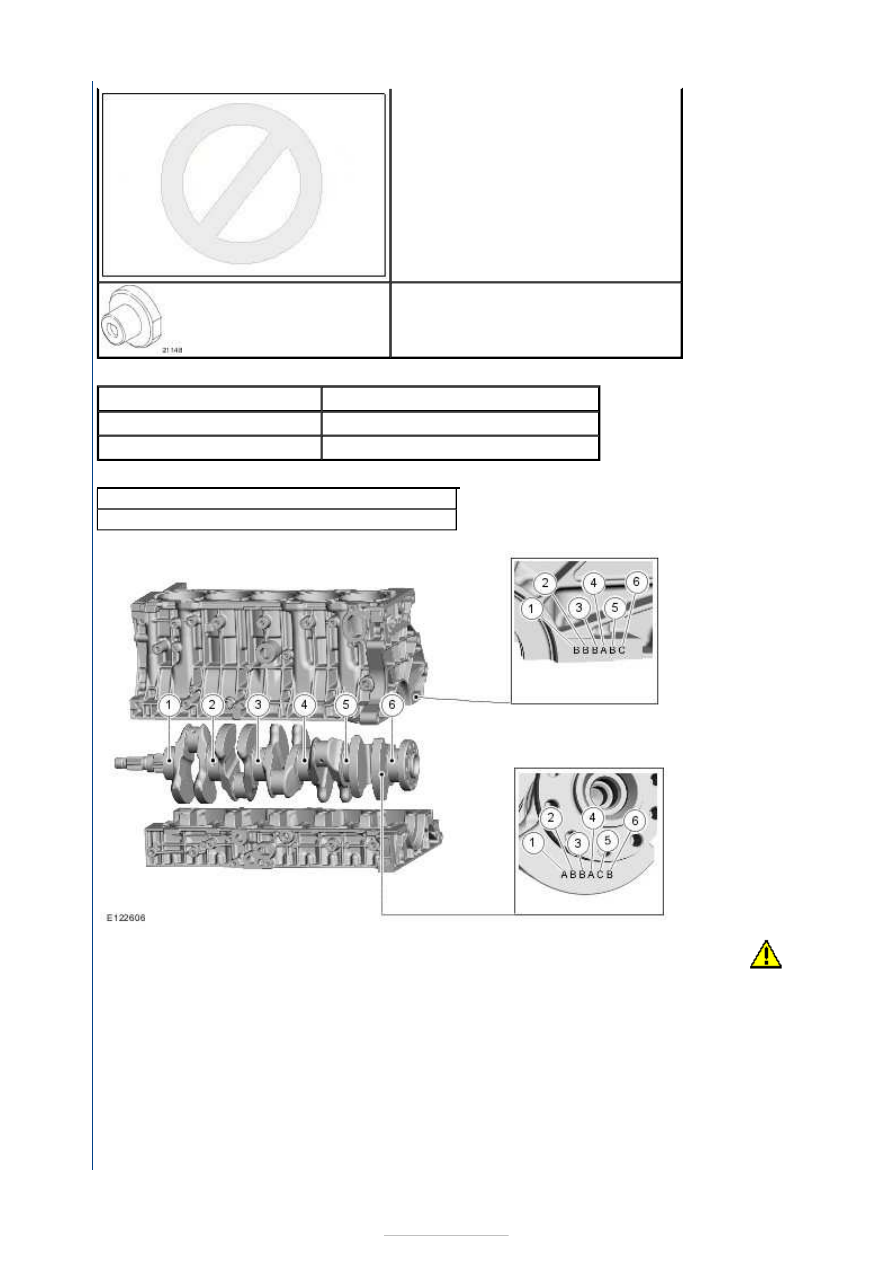

Materials

General Equipment

303-318
Aligner/Installer, Crankshaft Front Seal

Name

Specification

Engine Oil - 5W-30

WSS-M2C913-C

Flange Sealant - Anaerobic LP WSK-M2G348-A7 / 5U7J-M2G348-BA

Piston ring compressor

Round-ended steel rule

1.

NOTE: This step is
only necessary
when installing a
new component.

Refer to:

Specifications

01D Engine
Duratec
(162kW/220PS)
Specifications).

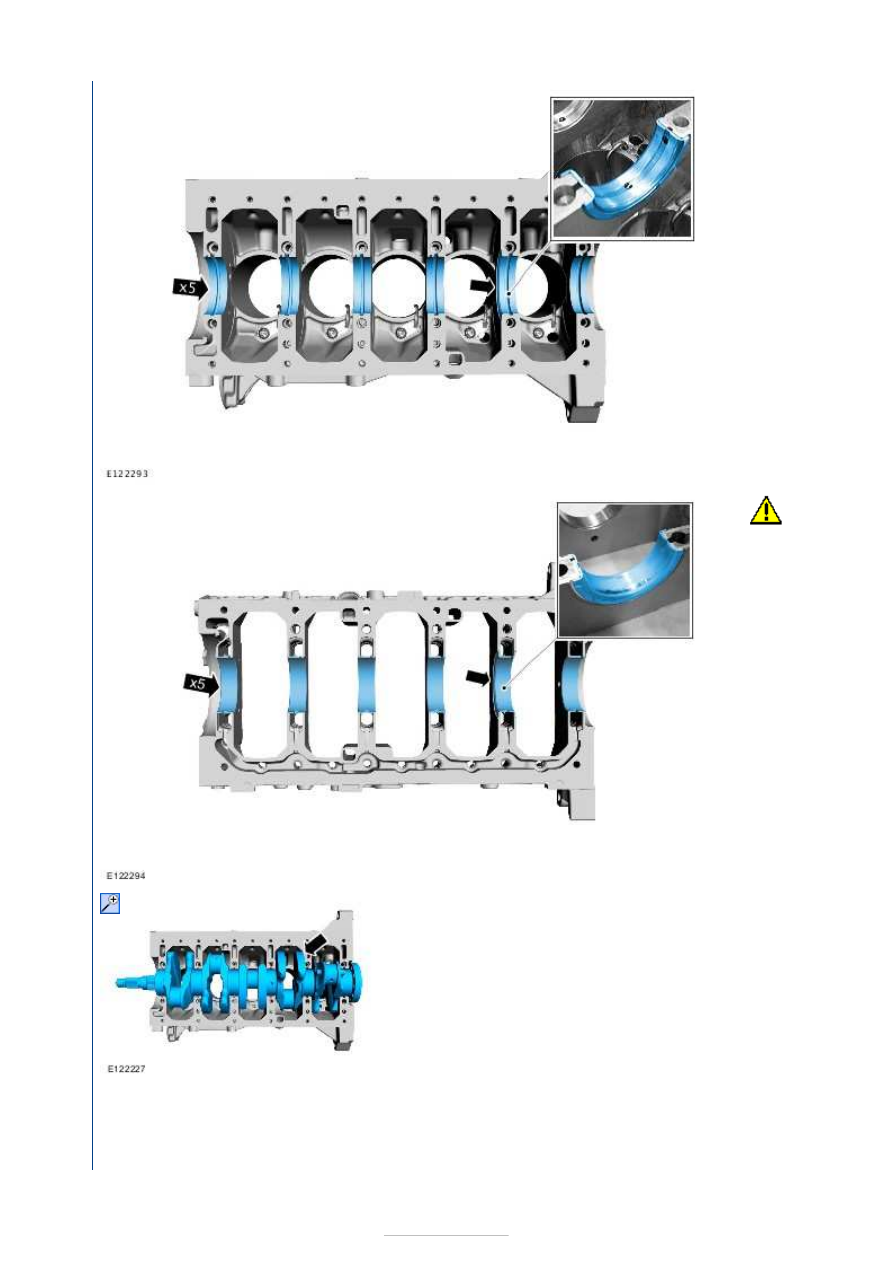

2.

CAUTION:

Make sure that the
components are
installed to the
position noted
before removal.

Apply a thin coating.

Material:

5W-30 (WSS
M2C913-







3.

CAUTION:

Make sure that the
components are
installed to the
position noted
before removal.

Apply a thin coating.

Material:

5W-30 (WSS
M2C913-

4.

5.

NOTE: The
component must
be installed within
5 minutes of
