Ford Galaxy / Ford S-MAX. Manual - part 214

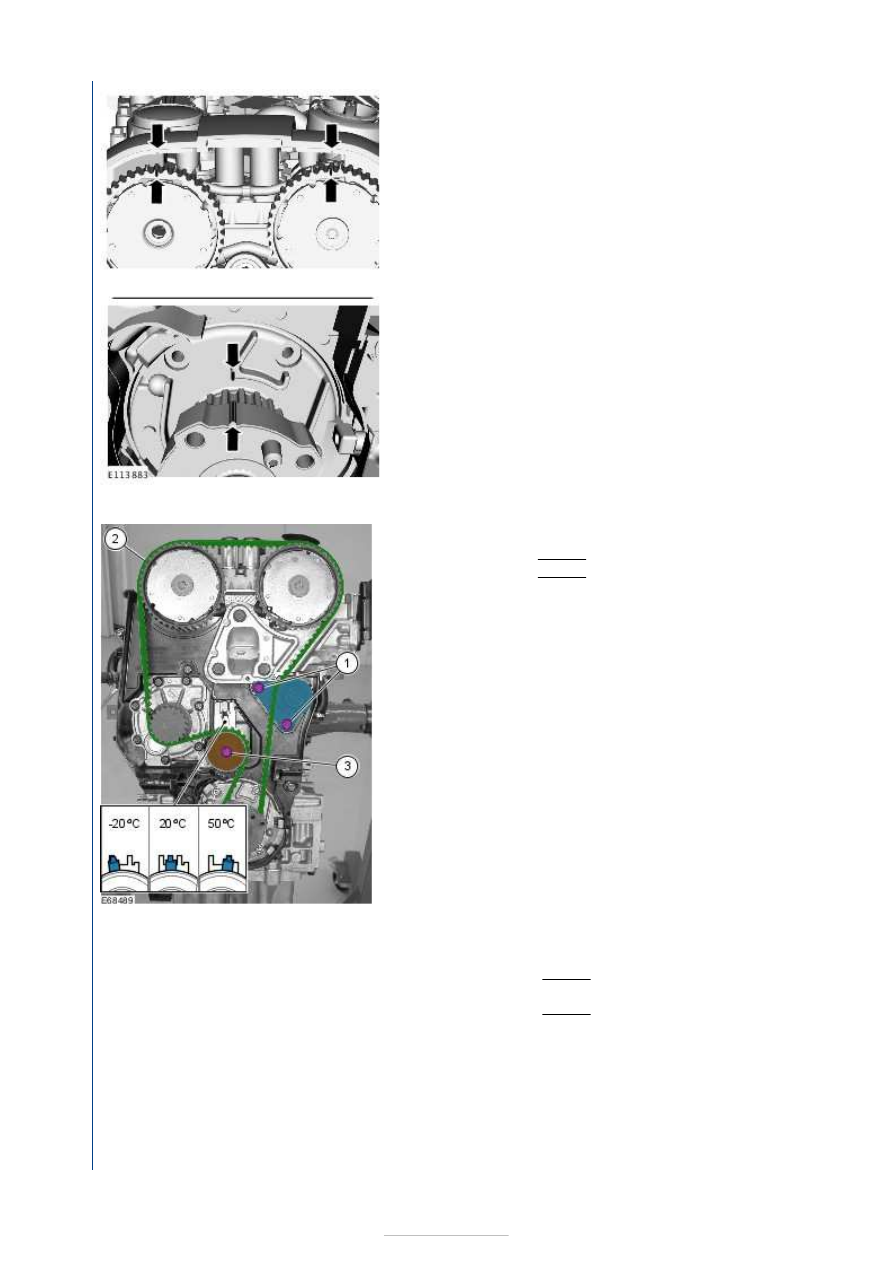

Vehicles with mechanical timing belt tensioner

Vehicles with automatic timing belt tensioner

39.

NOTE: Make sure that new components are installed.

1. Torque: 25 Nm
3. Torque: 25 Nm

40.

NOTE: Make sure that new components are installed.

1. Torque: 25 Nm
3. Special Tool(s):

303-1054



Torque:

25 Nm





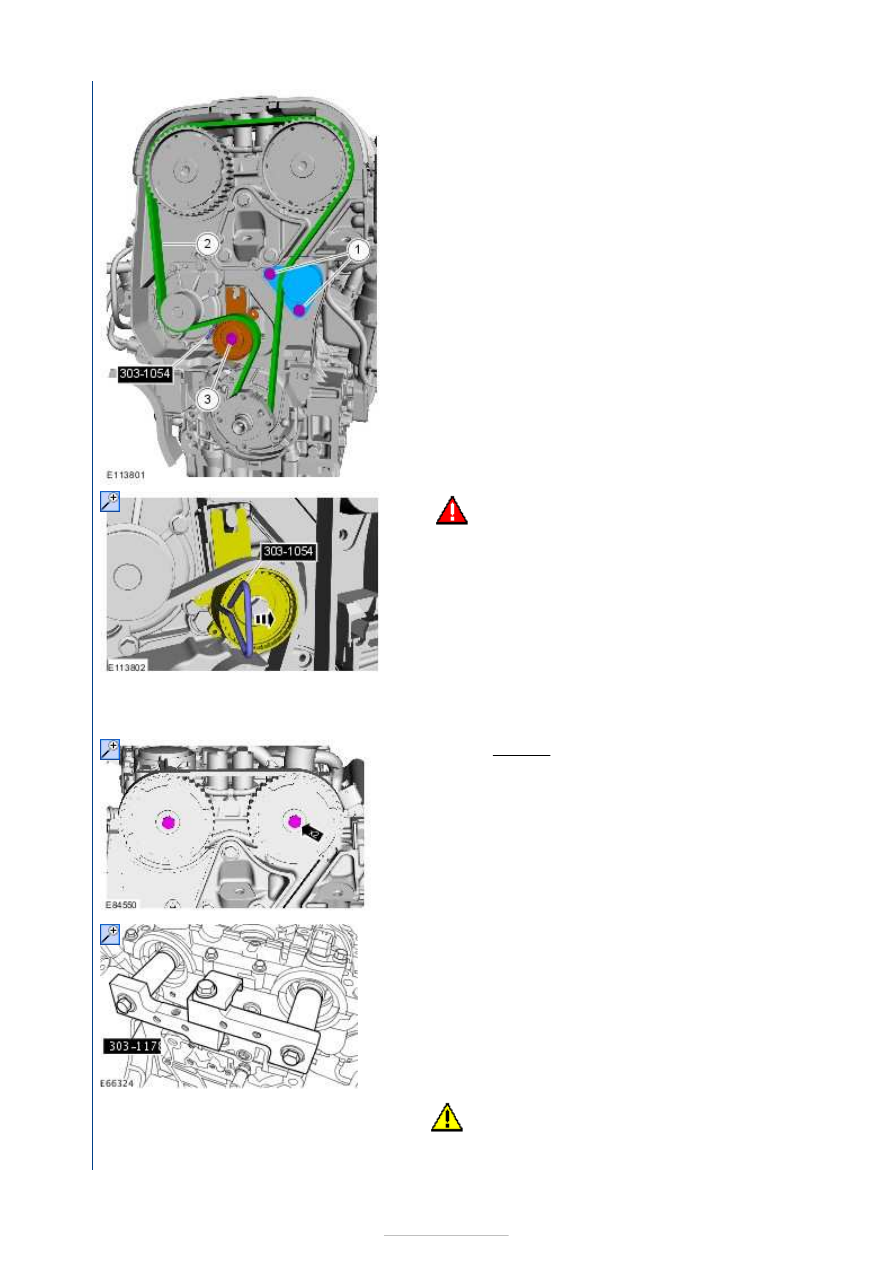

All vehicles

41.

WARNING: Take extra care when handling the

compressed spring.

Remove the Special Tool(s):

303-1054



42. Torque: 120 Nm

43. Remove the Special Tool(s):

303-1178



44.

CAUTION: Only rotate the crankshaft clockwise.

Rotate the crankshaft slowly until the crankshaft stops.









Remove the Special Tool(s):

303-1182



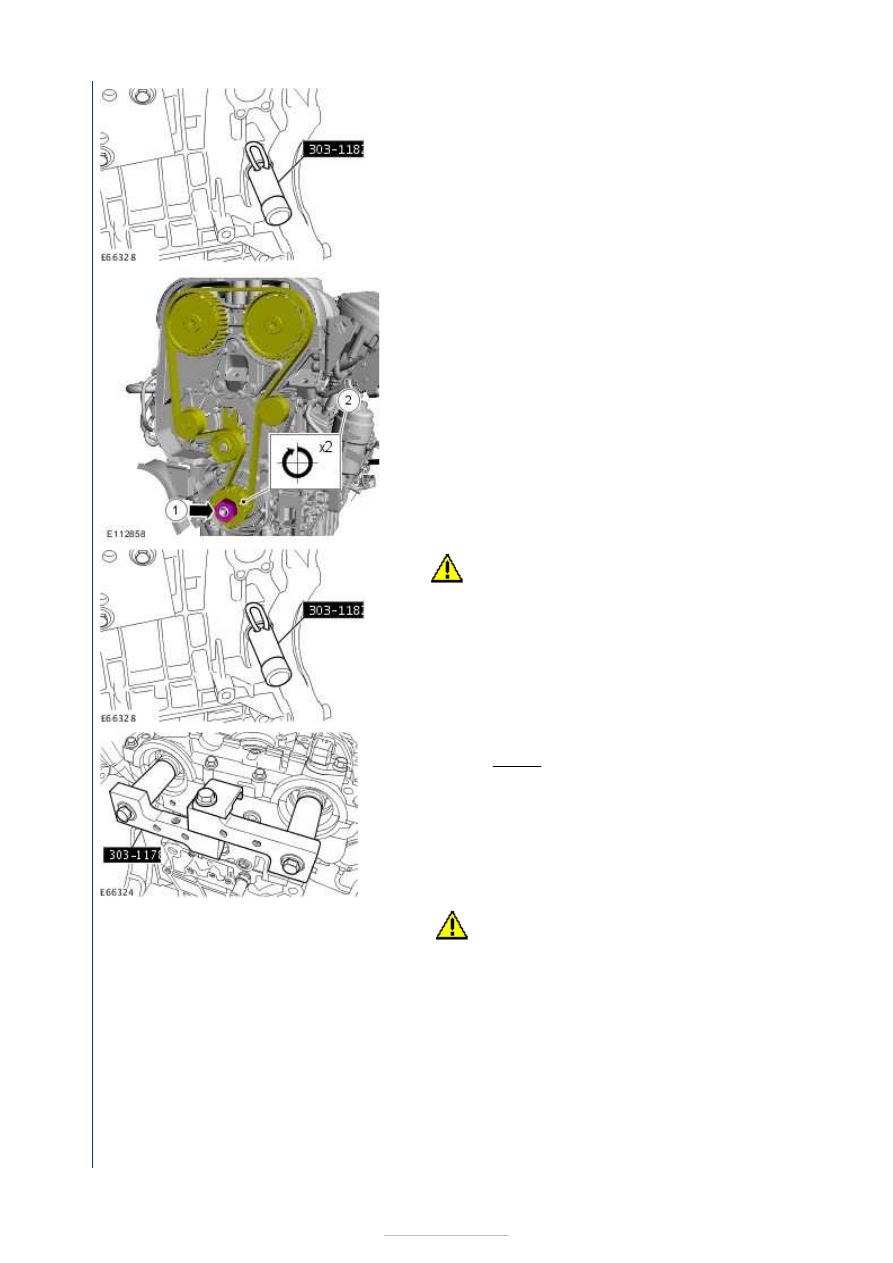

45.

46.

CAUTION: Only rotate the crankshaft clockwise.

Rotate the crankshaft slowly until the crankshaft stops.

Install the Special Tool(s):

303-1182



47. Install the Special Tool(s):

303-1178



Torque:

10 Nm

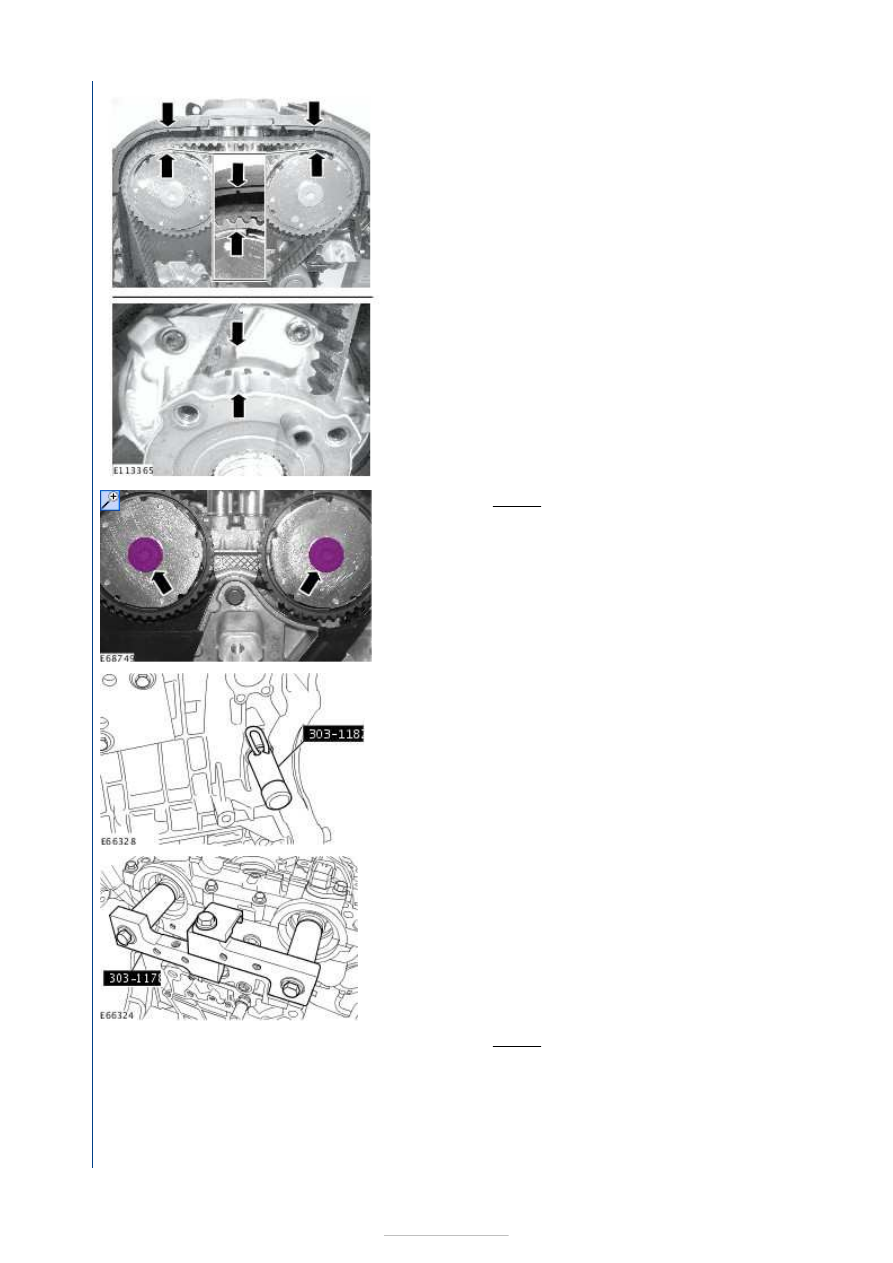

48.

CAUTION: Make sure that the installation marks are

aligned.









49. Torque: 35 Nm

50. Remove the Special Tool(s):

303-1182



51. Remove the Special Tool(s):

303-1178



52. Torque: 17 Nm
