Ford Galaxy / Ford S-MAX. Manual - part 195

Engine - 2.5L Duratec (162kW/220PS) -
VI5 - Valve Stem Seals

S-MAX/Galaxy 2006.5 (02/2006-)



Print



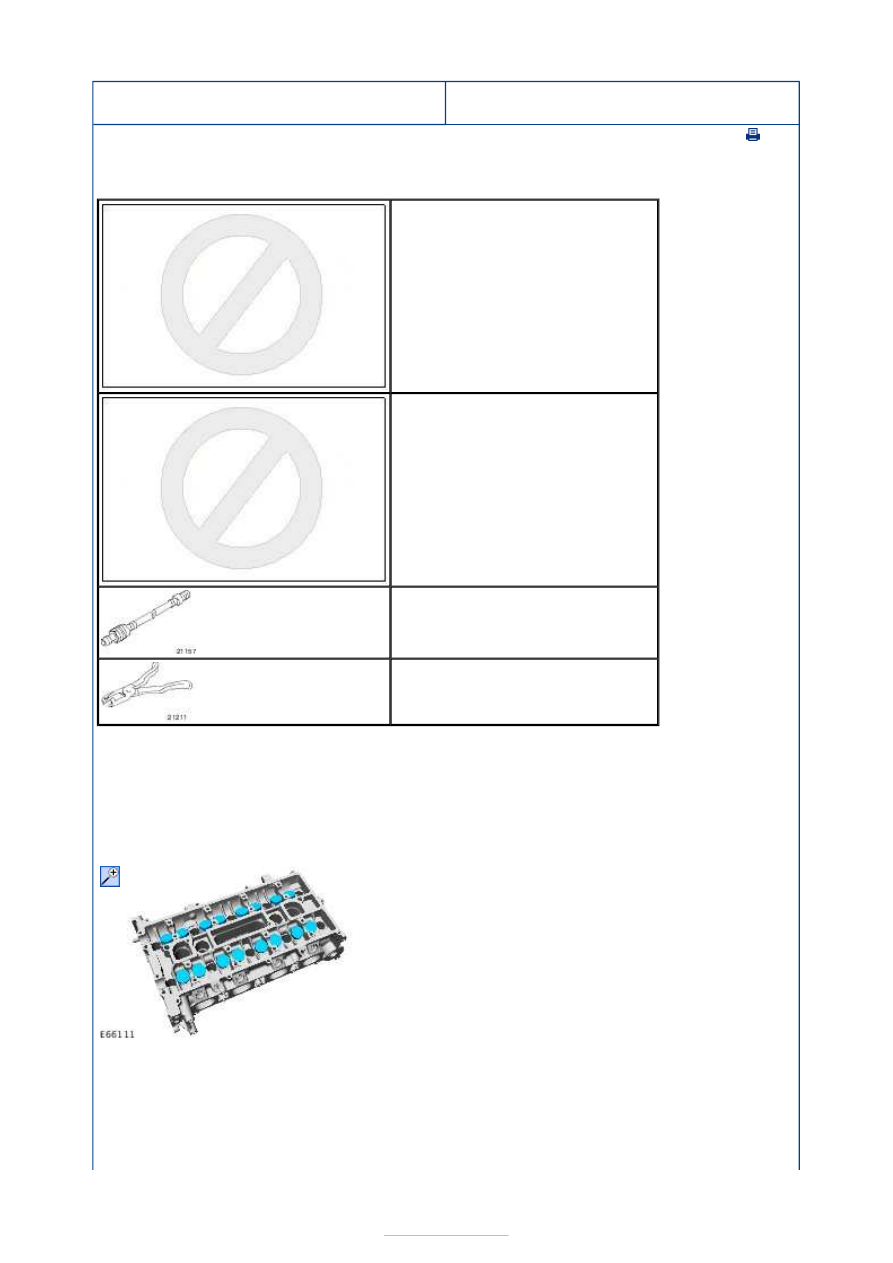

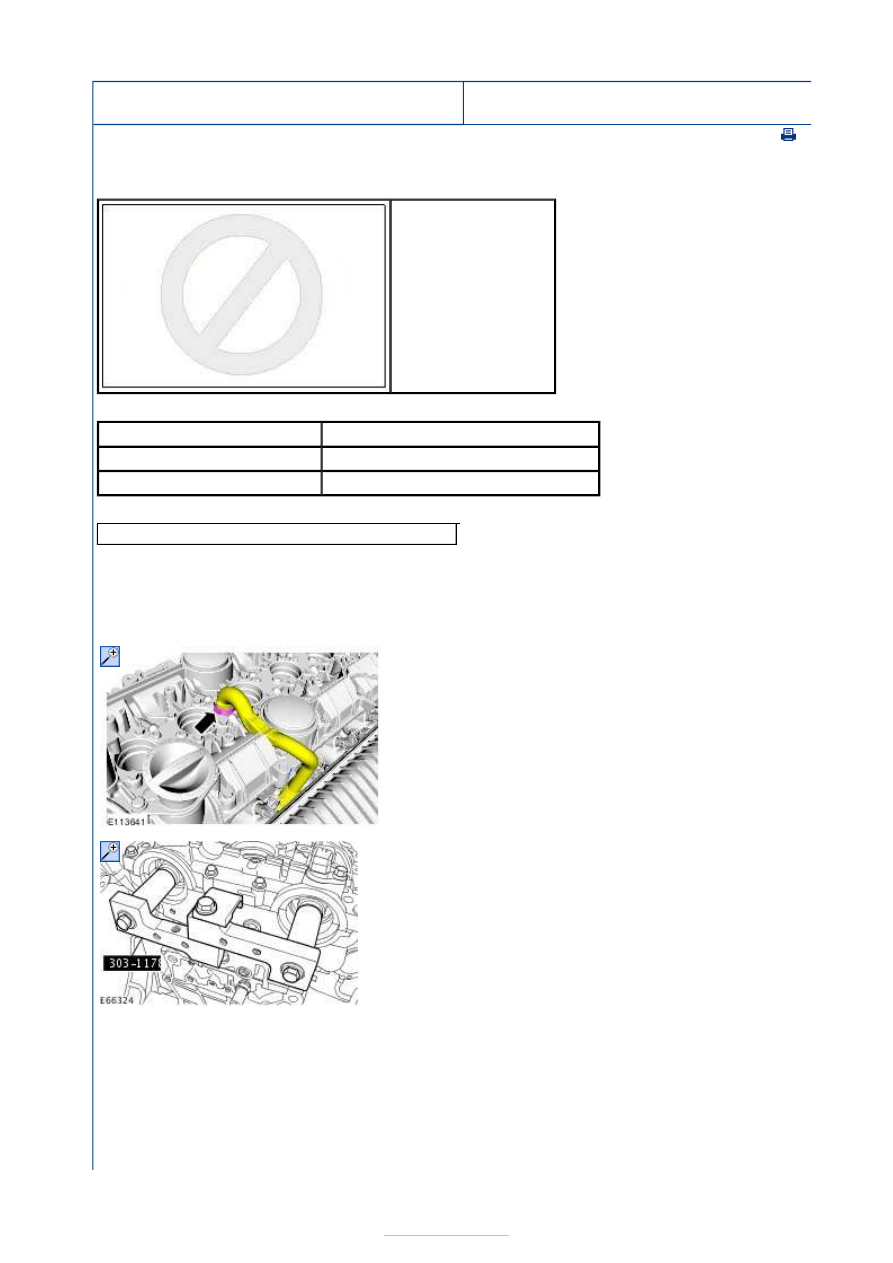

Removal and Installation

Special Tool(s)

Removal

303-361B
Compressor, Valve Spring

303-361B-06
Adapter for 303-361B

303-363
Adapter, Air Supply (Cylinder Head)

303-508
Pliers, Valve Stem Seal

1. Remove the camshafts.

Refer to:

Camshafts

 (303-01D Engine - 2.5L

Duratec (162kW/220PS) - VI5, Removal and
Installation).

2.

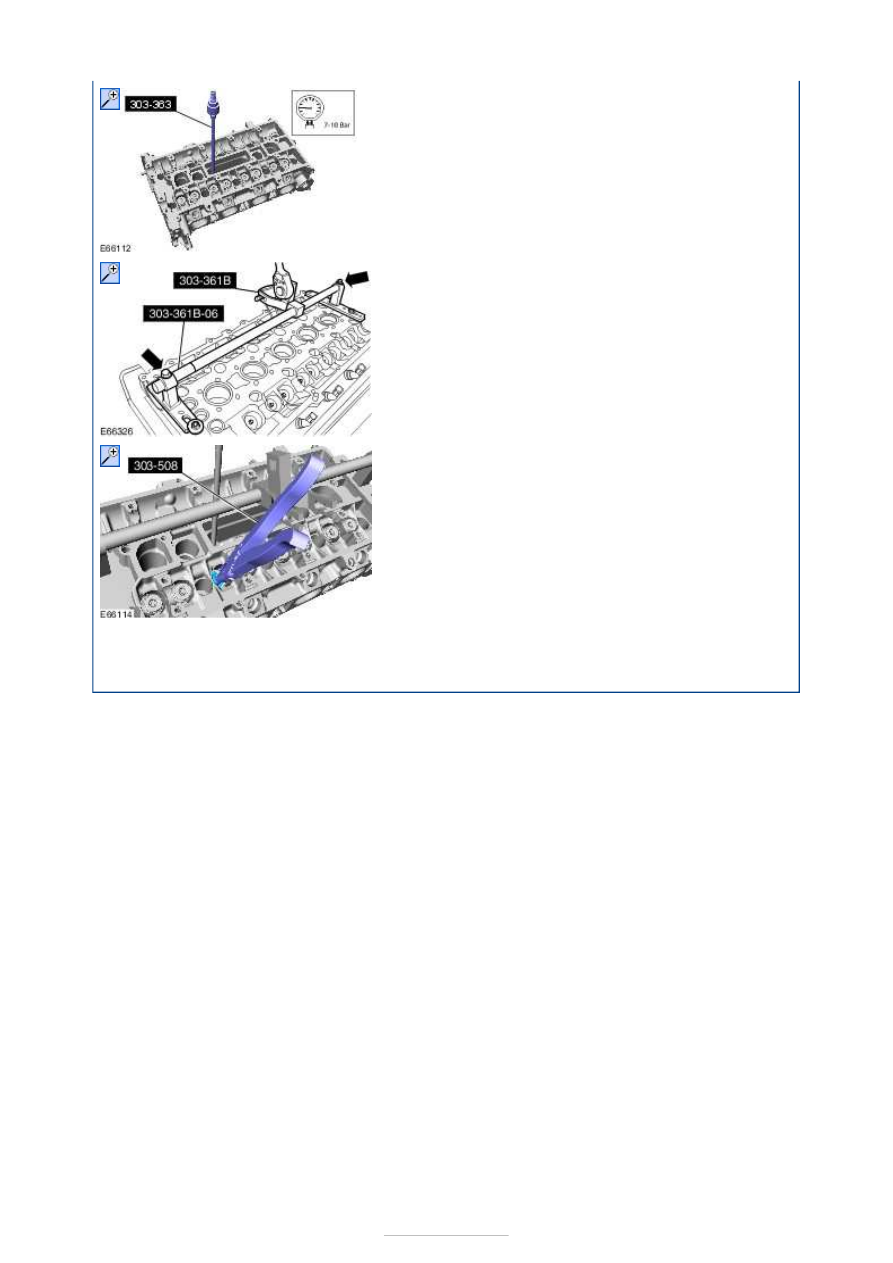

3. Using the special tool, apply 7 to 10 bar of

compressed air into the cylinder.

Special Tool(s):

303-363













Installation

4. Special Tool(s):

303-361B

,

303-361B-06



5. Special Tool(s):

303-508



1. To install reverse the removal procedure.







Engine - 2.5L Duratec (162kW/220PS) - VI5
- Camshafts

S-MAX/Galaxy 2006.5 (02/2006



Print

Removal and Installation

Special Tool(s)

Materials

General Equipment

Removal

303-1178
Timing Tool Camshaft

Name

Specification

Engine Oil - 5W-30

WSS-M2C913-C

Flange Sealant - Anaerobic LP WSK-M2G348-A7 / 5U7J-M2G348-BA

Punch

1. Refer to:

Camshaft Seal

 (303-01D Engine - 2.5L

Duratec (162kW/220PS) - VI5, Removal and
Installation).

2.

3. Remove the Special Tool(s):

303-1178



4. General Equipment:

Punch









Installation

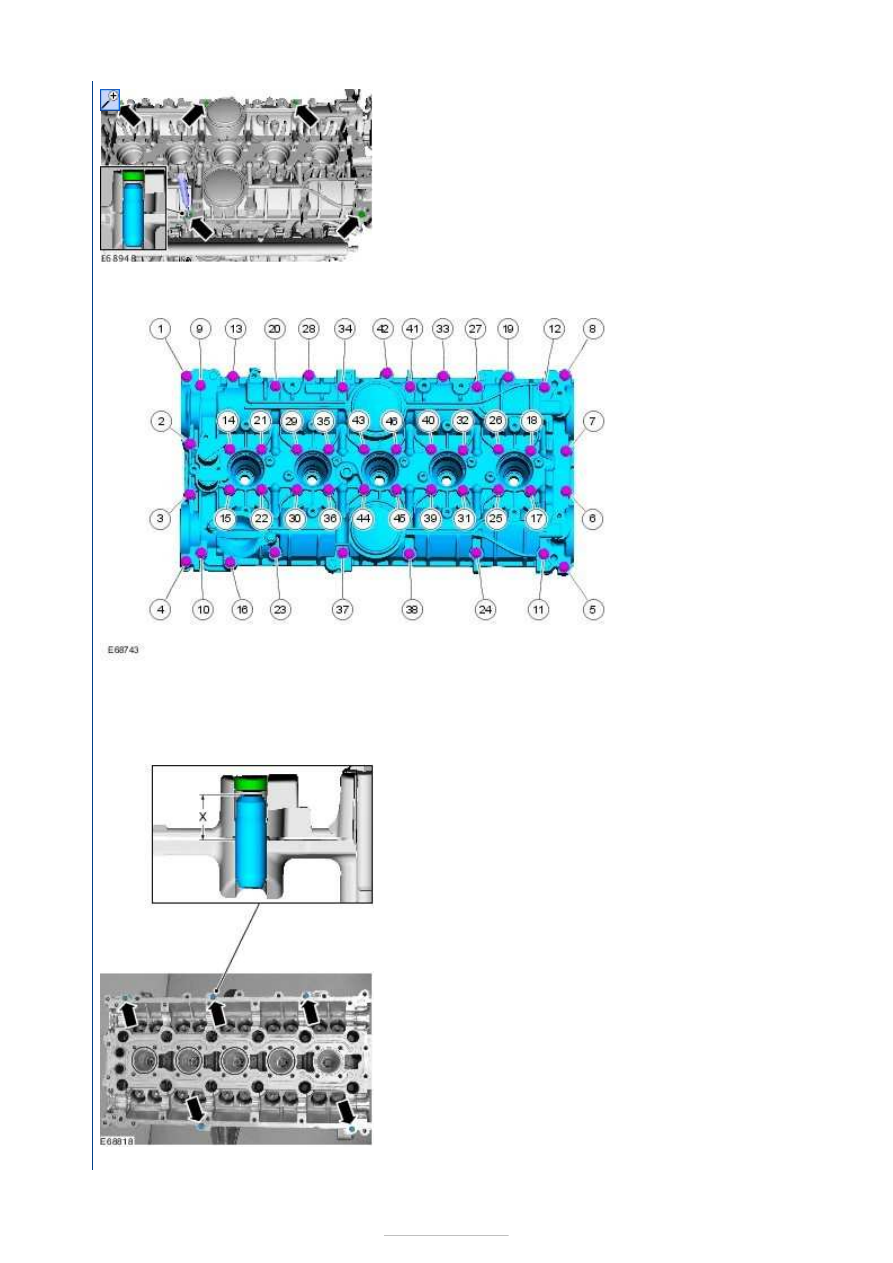

5. Loosen

each bolt 2
turns at a
time until
all bolts are
removed.

1. Refer to:

Valve Clearance Adjustment

 (303-01D

Engine - 2.5L Duratec (162kW/220PS) - VI5, General
Procedures).

2.

X = 15 mm.
