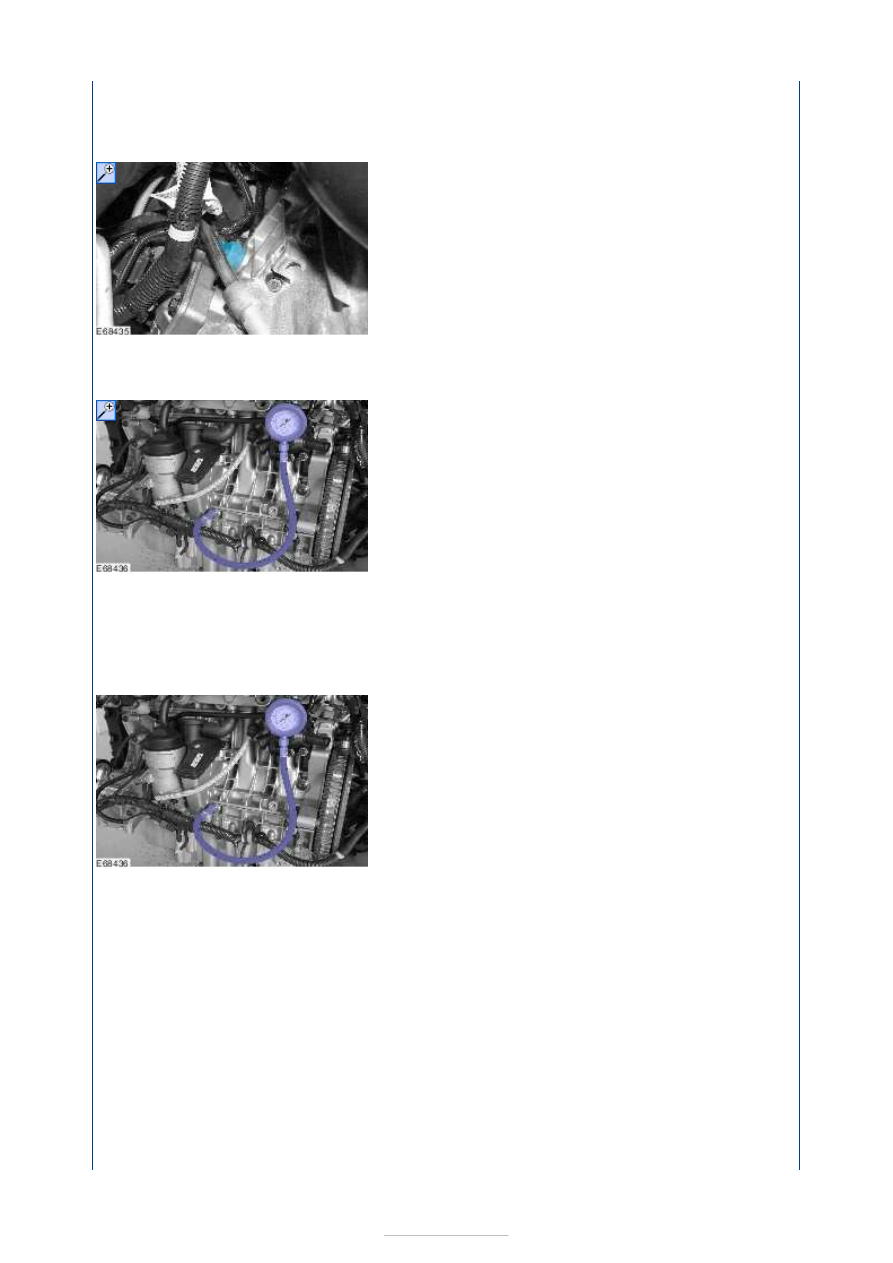

4. 4. Remove the oil pressure switch.

5. 5. Attach the oil pressure gauge with the oil pressure gauge connector to the oil

pressure switch bore, and position it to allow reading from above.

6. 6. Lower the vehicle.

7.

NOTE: Measure the oil pressure at an oil temperature of 100° C.
NOTE: Measure the oil pressure at idle speed and at 4000 rpm.
NOTE: Minimum oil pressure at idle speed: 1.0 bar.
NOTE: Minimum oil pressure at 4000 rpm: 3.5 bar.
NOTE: Maximum oil pressure: 4.8 bar.

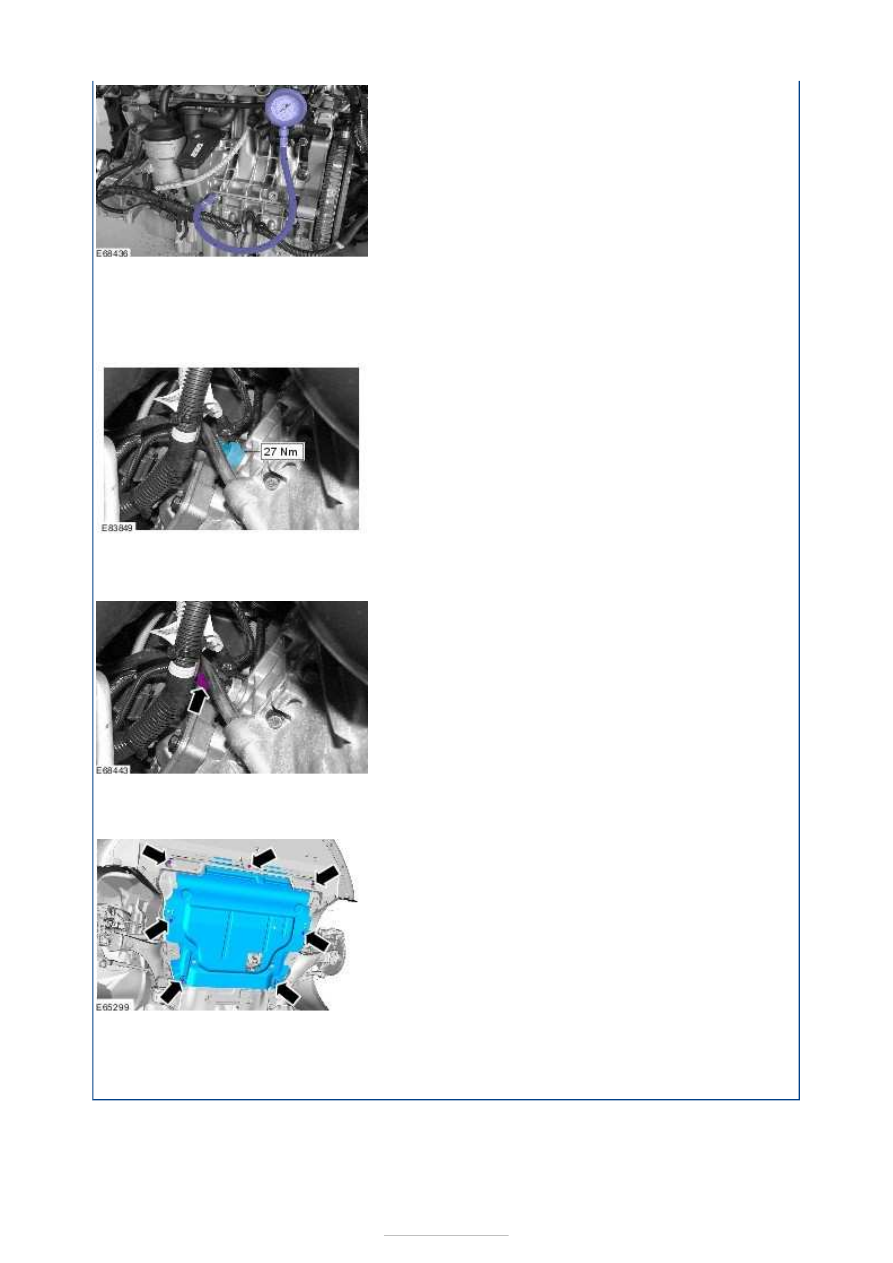

7. Check the oil pressure

8. 8. Raise vehicle. REFER to: (100-02 Fahrzeug anheben)

Anheben mit Wagenheber (Description and Operation),
Anheben mit Hebebühne (Description and Operation).







9. 9. Detach the oil pressure gauge and connector from the oil pressure switch bore.

10. 10. Coat the oil pressure switch with

adhesive

.

11. 11. Install the oil pressure switch.

12. 12. Push on the oil pressure switch connector.

13. 13. Install the engine under shield.

14. 14. Lower the vehicle.









Engine - 2.5L Duratec (162kW/220PS) -
VI5 - Valve Clearance Adjustment

S-MAX/Galaxy 2006.5 (02/2006-)



Print



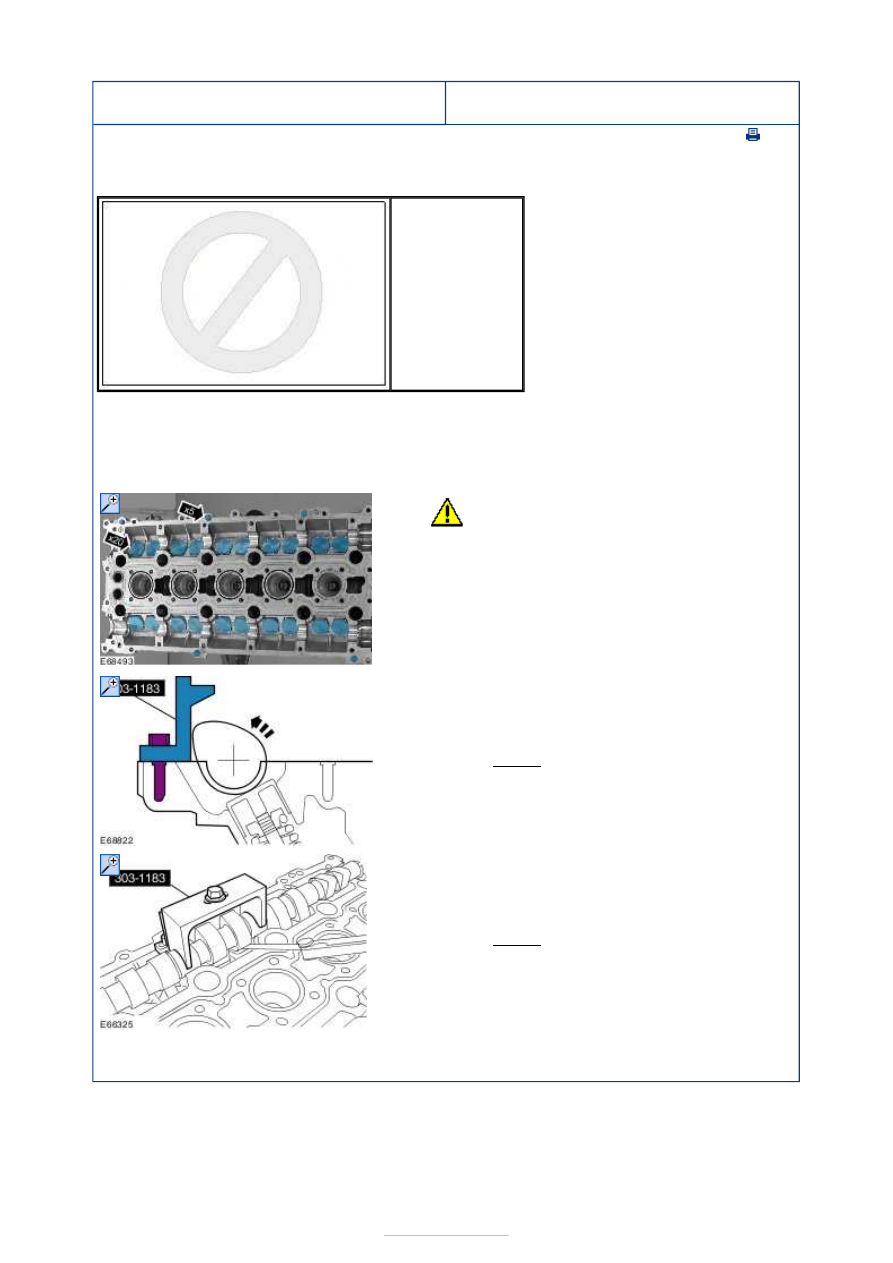

General Procedures

Special Tool(s)

303-1183
Holder, Camshaft

1. Remove the camshafts.

Refer to:

Camshafts

 (303-01D Engine - 2.5L

Duratec (162kW/220PS) - VI5, Removal and
Installation).

2.

CAUTION: Make sure that the valve

tappets are installed in their original
locations.

3. Install only one pair of tappets and the camshaft

for the first measurement.

Special Tool(s):

303-1183



Torque:

17 Nm

4. Measure the valve clearance and if neccessary,

adjust by installing new tappets.

Special Tool(s):

303-1183



Torque:

12 Nm

5. Repeat the measuring procedures for all

cylinders on the intake and on the exhaust side.









Engine - 2.5L Duratec (162kW/220PS) -
VI5 - Intake Manifold

S-MAX/Galaxy 2006.5 (02/2006-)



Print



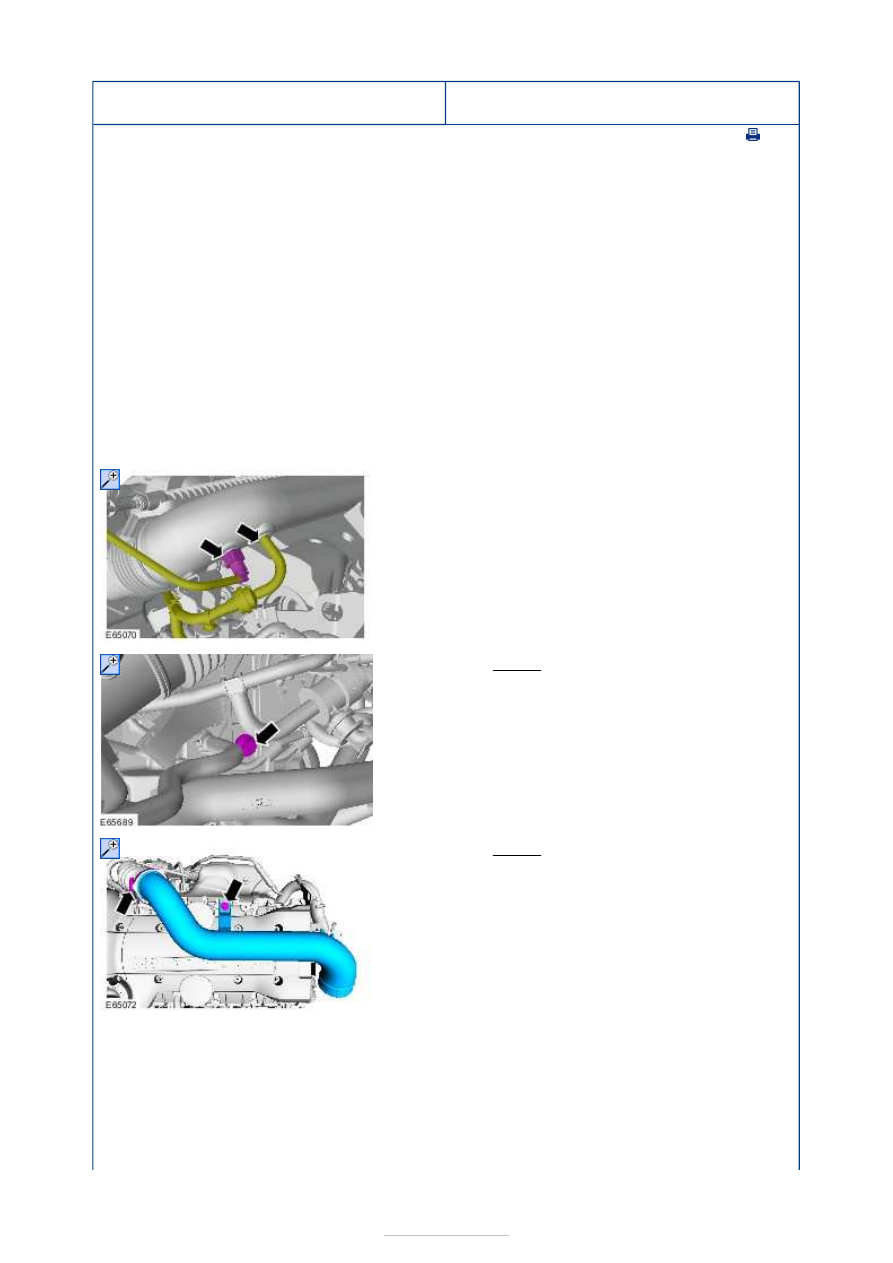

Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

1. Refer to:

Petrol and Petrol-Ethanol Fuel Systems

Health and Safety Precautions

 (100-00 General

Information, Description and Operation).

2. Refer to:

Fuel System Pressure Release

 (310-00

Fuel System - General Information, General
Procedures).

3. Refer to:

Battery Disconnect and Connect

 (414-

01 Battery, Mounting and Cables, General
Procedures).

4. Refer to:

Air Cleaner

 (303-12C Intake Air

Distribution and Filtering - 2.5L Duratec
(162kW/220PS) - VI5, Removal and Installation).

5.

6. Torque: 10 Nm

7. Torque: 10 Nm

8.
