3. Apply a thin coating.

Material:

Engine Oil - 5W-30 (WSS-M2C913-C)



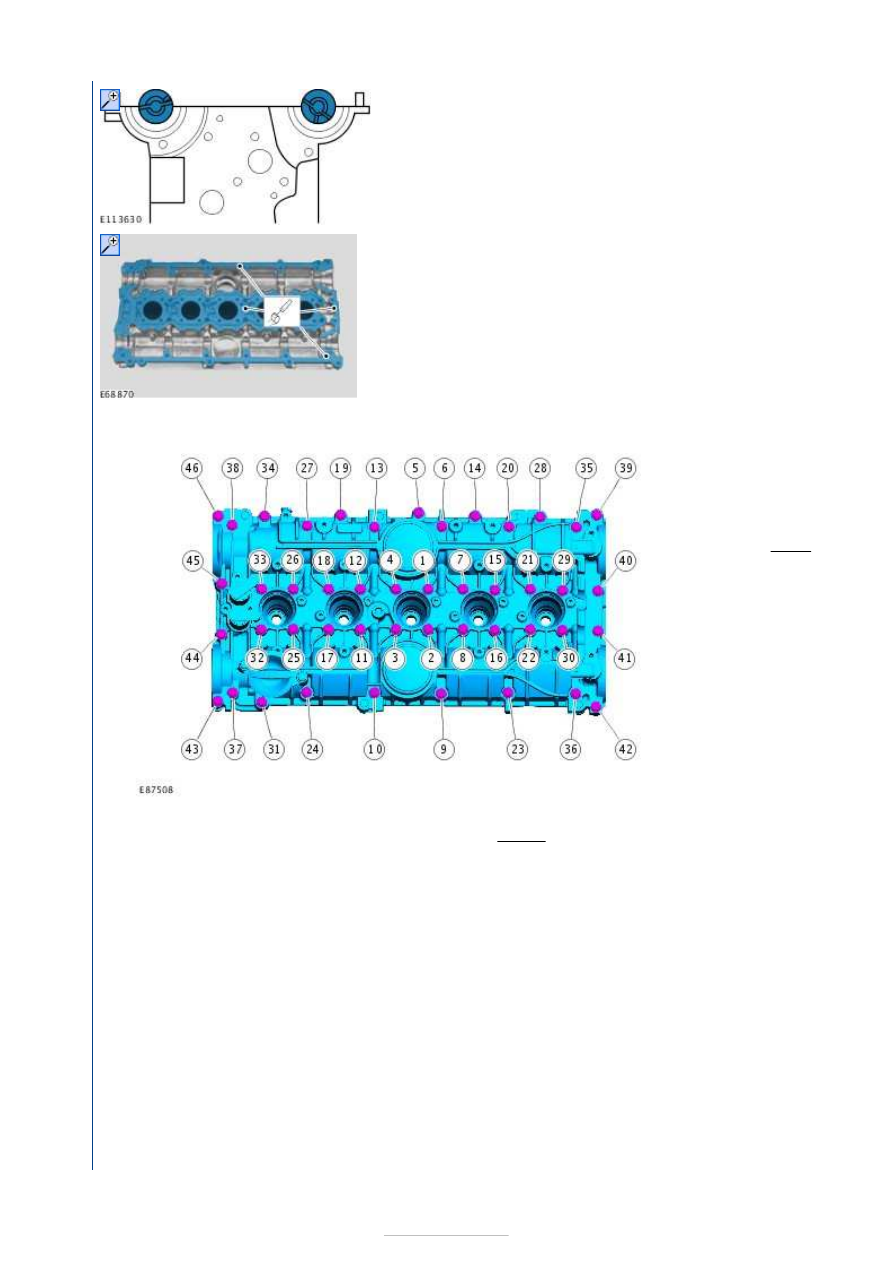

4. Material:

Flange Sealant - Anaerobic LP (WSK-

M2G348-A7 / 5U7J-M2G348-BA)



5. Tighten

each
bolt 2
turns at
a time.

Torque:
17 Nm

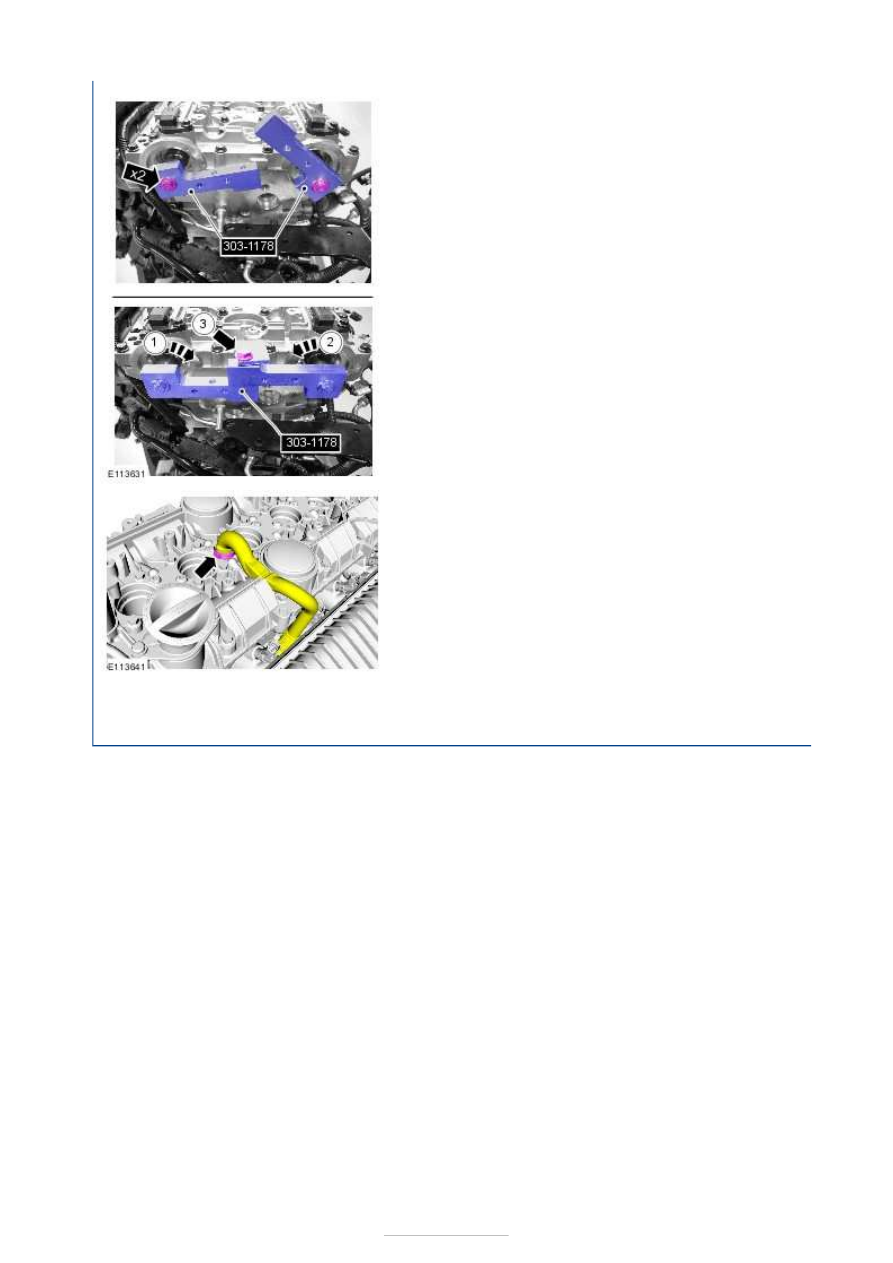

6. Install the Special Tool(s):

303-1178



Torque:

10 Nm







7.

8. Refer to:

Camshaft Seal

 (303-01D Engine - 2.5L

Duratec (162kW/220PS) - VI5, Removal and
Installation).





Engine - 2.5L Duratec (162kW/220PS) -
VI5 - Camshaft Seal

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

General Equipment

Removal

303-1054
Locking Tool, Timing Belt Tensioner

303-1178
Timing Tool Camshaft

303-1179
Holding Wrench, Crankshaft

303-1182
Timing Tool, Crankshaft

303-318
Aligner/Installer, Crankshaft Front Seal

Hose clamp remover/installer
Trolley jack

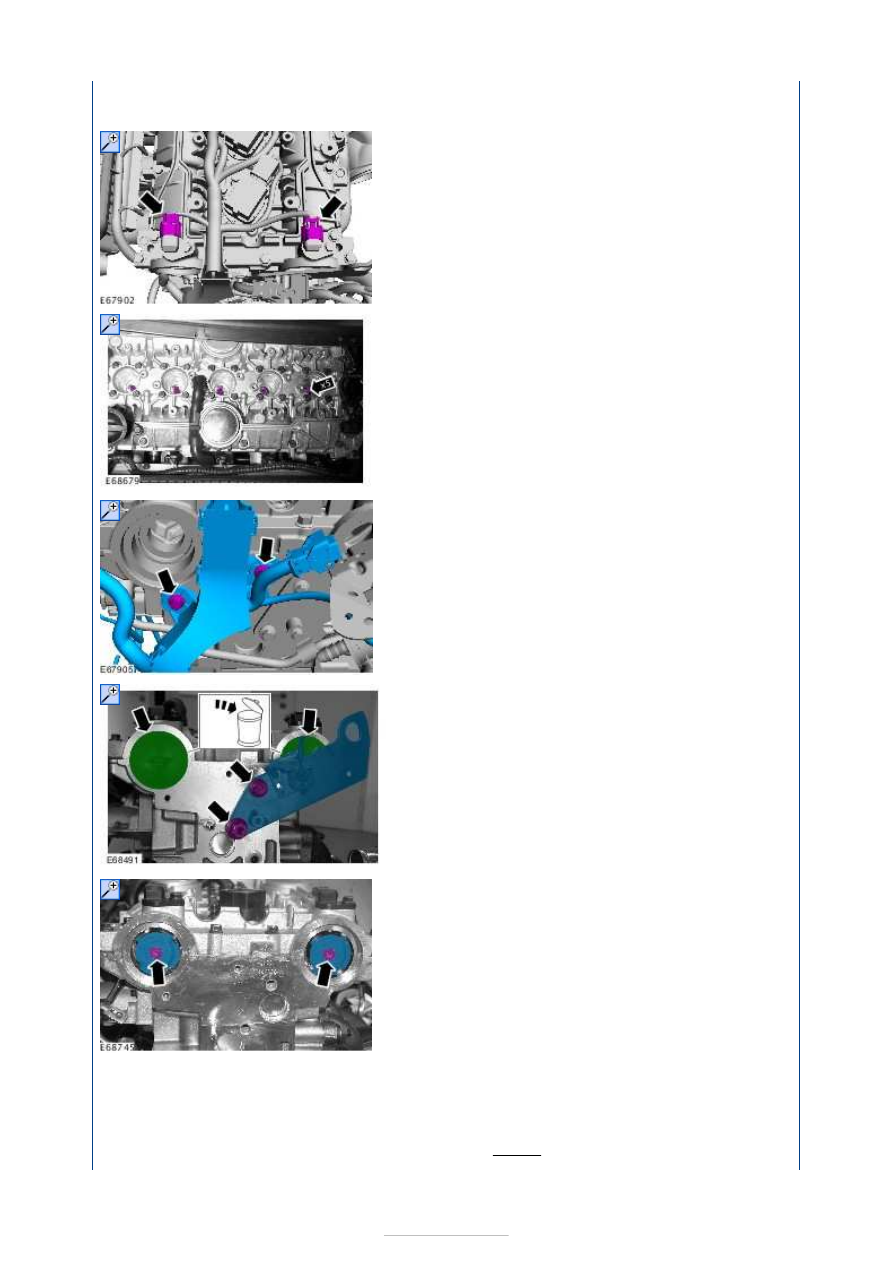

1. Remove the following items:

1. Refer to:

Ignition Coil-On-Plug

 (303-07B

Engine Ignition - 2.5L Duratec
(162kW/220PS) - VI5, Removal and
Installation).

2. Refer to:

Starter Motor

 (303-06C Starting











System - 2.5L Duratec (162kW/220PS) -
VI5, Removal and Installation).

2.

3.

4.

5.

6.

7. Refer to:

Timing Belt

 (303-01D Engine - 2.5L

Duratec (162kW/220PS) - VI5, Removal and
Installation).

8. Install the Special Tool(s):

303-1178



Torque:

10 Nm
