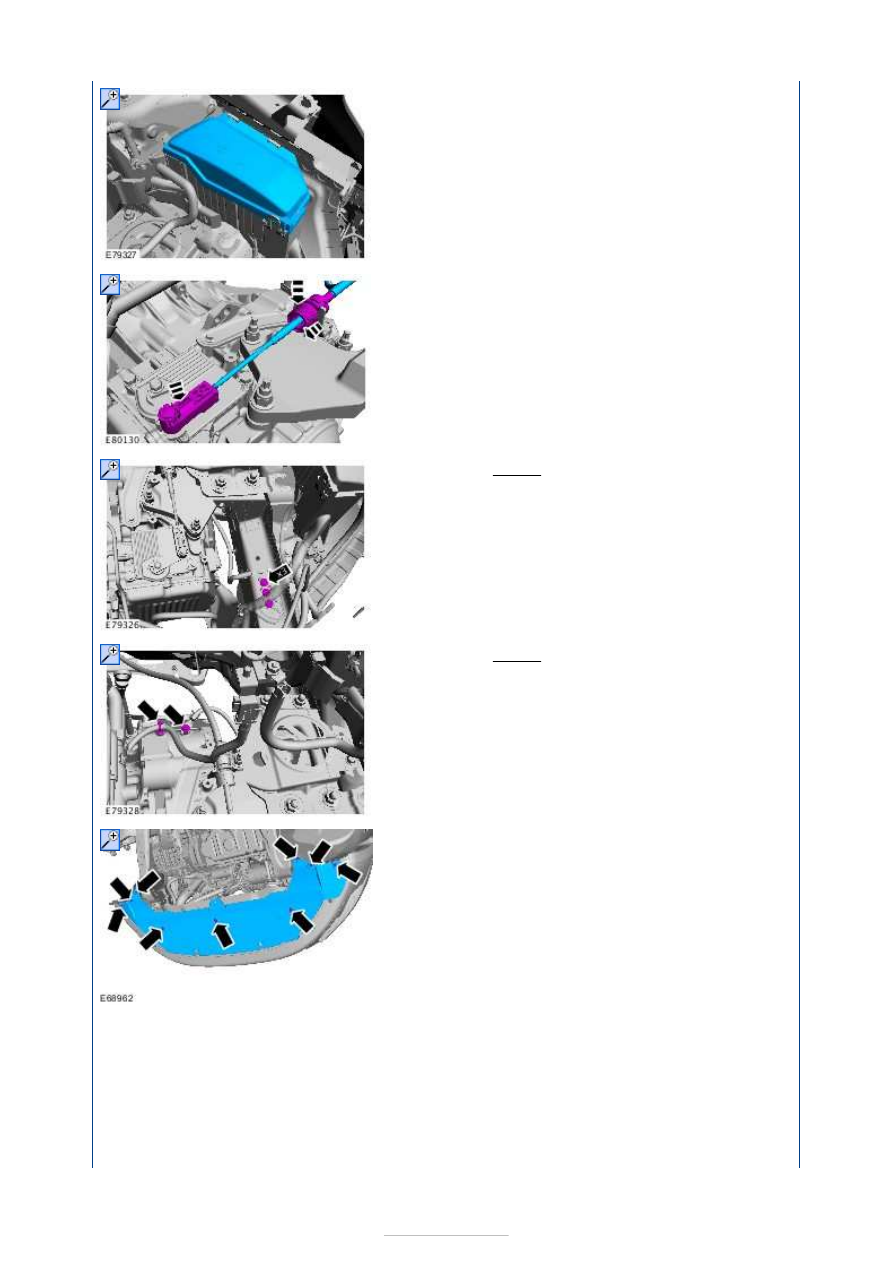

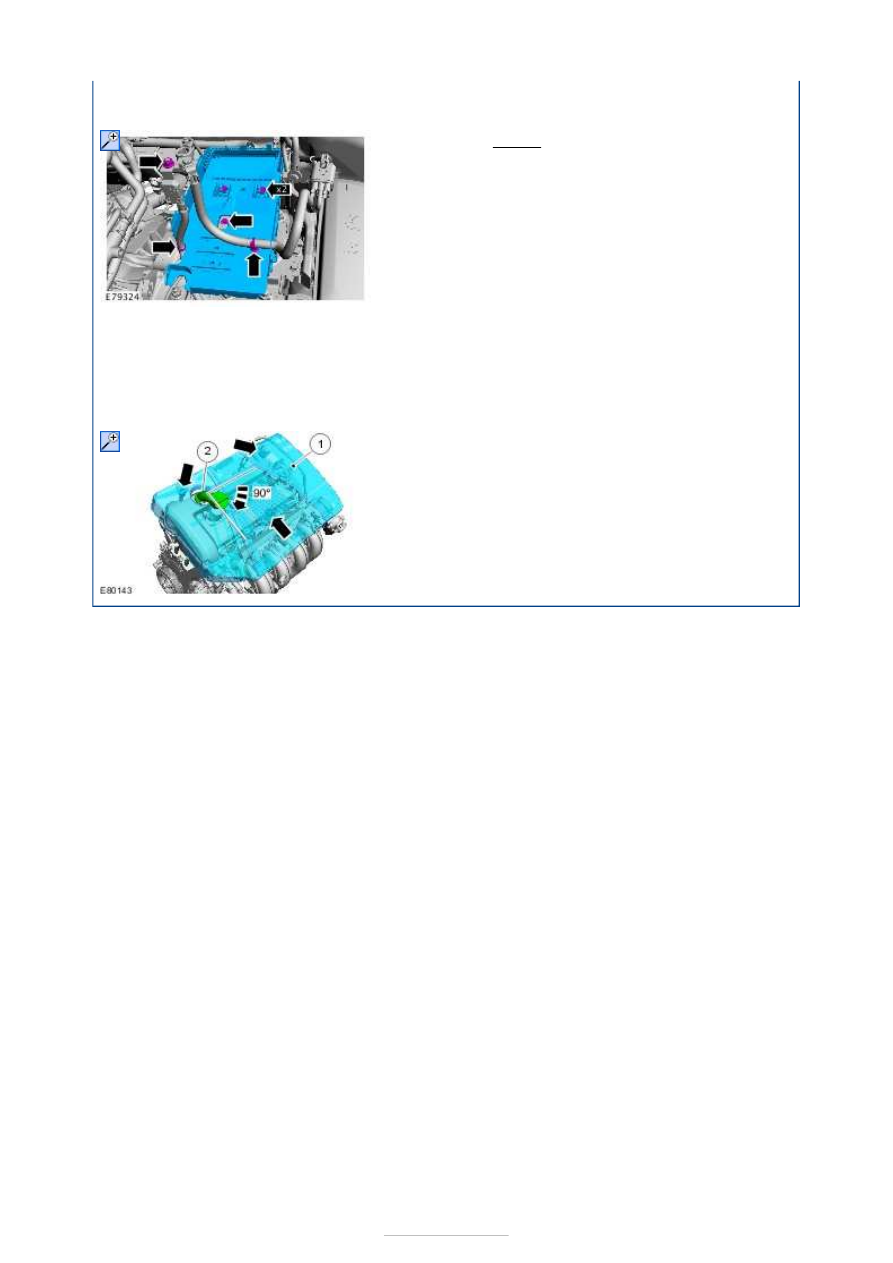

52.

53. Torque: 15 Nm

54. Torque: 15 Nm

55.

56. Refer to: Antriebsriemen - Zusatzaggregate

(303-05 Antrieb - Zusatzaggregate - 2.5L
Duratec (VI5), Removal and Installation).

57. Refer to: Kühlsystem entleeren, mit Kühlmittel

auffüllen und entlüften (303-03 Kühlsystem -
2.0L Duratec-HE (MI4)/2.3L Duratec-HE (MI4),
General Procedures).











58. Refer to: Rad und Reifen (204-04 Räder und

Reifen, Removal and Installation).

59. Torque: 12 Nm

60. Refer to: Batterie (414-01 Batterie, Befestigung

und Batteriekabel, Removal and Installation).

61. Refer to: Fensterhebermotor initialisieren (501-

11 Fenster, Rahmen und
Betätigungsmechanismen, General Procedures).

62.





Engine - 2.5L Duratec (162kW/220PS) -
VI5 - Specifications

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Engine Data

Engine Oil

Engine Oil Capacity

Engine Oil Pressure

Valve Clearance

Valves

Description

Engine code

HUWA

Firing order

1-2-4-5-3

Emission level

Stage IV

Bore

83 mm

Stroke

93.2 mm

Cubic capacity

2522 cm³

Compression ratio

9 : 1

Power output at 5000 rpm

162 kW (220 PS)

Max. torque at 1500 rpm

320 Nm

Maximum engine speed (intermittent)

6800 rpm

Maximum engine speed (continous)

6500 rpm

Idle speed

800 rpm

Number of main bearings

6

Camshaft drive

Timing Belt

Maximum oil consumption

0.5 l/1000 Km

Viscosity / ambient temperature

Type

Specification

Recommended engine oil
SAE 5W-30 / below -20°C to over +40°C

Ford Formula E

WSS-M2C913-C

Alternative engine oils (for top-up only)
SAE 10W-40 / -20°C to over +40°C

Ford Formula XR+

ACEA A3/B3

SAE 5W-40 / below -20°C to over +40°C

Ford Formula S

ACEA A3/B3

Description

Liters

Service fill including filter

5.8

Service fill excluding filter

5.5

Description

Bar

Minimum oil pressure at 800 - 850 rpm (normal operating temperature)

1.0

Minimum oil pressure at 4000 rpm (normal operating temperature)

3.5

Oil pressure relief valve opening pressure

4.8

Description

mm

Valve clearance (engine cold), intake

0.17 - 0.23

Valve clearance (engine cold), exhaust

0.37 - 0.43

Description

mm

Intake valve lenght

101.93 - 102.07

Intake valve shaft diameter

5.87 - 6.01

Intake valve guide clearance

0.05 - 0.07

Exhaust valve lenght

101.43 - 101.57

Exhaust valve shaft diameter

5.87 - 6.01

Exhaust valve guide clearance

0.05 - 0.07

Valve Seats

Cylinder Head

Camshafts

Crankshaft

Crankshaft Main Bearing Selection

Description

degree

Intake valve seat angle

45.33 - 45.67

Exhaust valve seat angle

45.33 - 45.67

Description

mm

Cylinder head height

149.25 - 149.55

Maximum mating face distortion (lengthwise)

0.05

Maximum mating face distortion (crosswise)

0.02

Maximum face milling

0.30

Description

mm

Intake camshaft lobe lift

8.68

Exhaust camshaft lobe lift

9.05

Description

mm

Crankshaft axial clearance

0.08 - 0.19

Code - Cylinder block

A

B

C

Crankshaft
main bearing
for:

Cylinder

block

Crankshaft

main bearing

carrier

Cylinder

block

Crankshaft

main bearing

carrier

Cylinder

block

Crankshaft

main bearing

carrier

Code -
Crankshaft

A

yellow

medium

yellow medium

yellow

medium

blue thick

blue thick

blue thick

B

red thin yellow medium

yellow

medium

yellow medium

yellow

medium

blue thick

C

red thin

red thin

red thin yellow medium

yellow

medium

yellow medium
