Ford Galaxy / Ford S-MAX. Manual - part 176

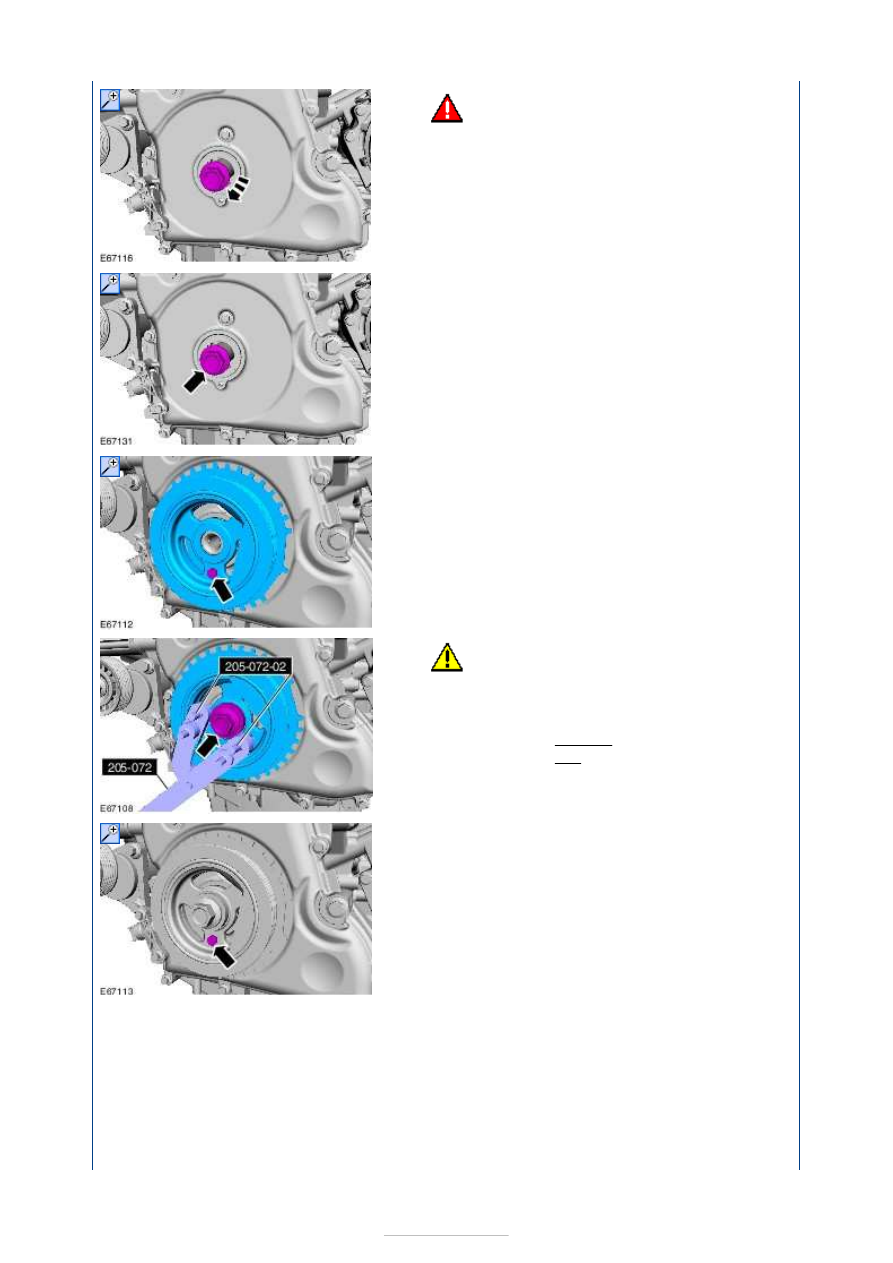

6.

WARNING: Only rotate the crankshaft

clockwise.

Turn the crankshaft until it stops against the
special tool.

7.

8.

NOTE: Only tighten the bolt finger tight at
this stage.

Bolt M6 x 18 mm

9.

CAUTION: Make sure that a new bolt is

installed.

Special Tool(s):

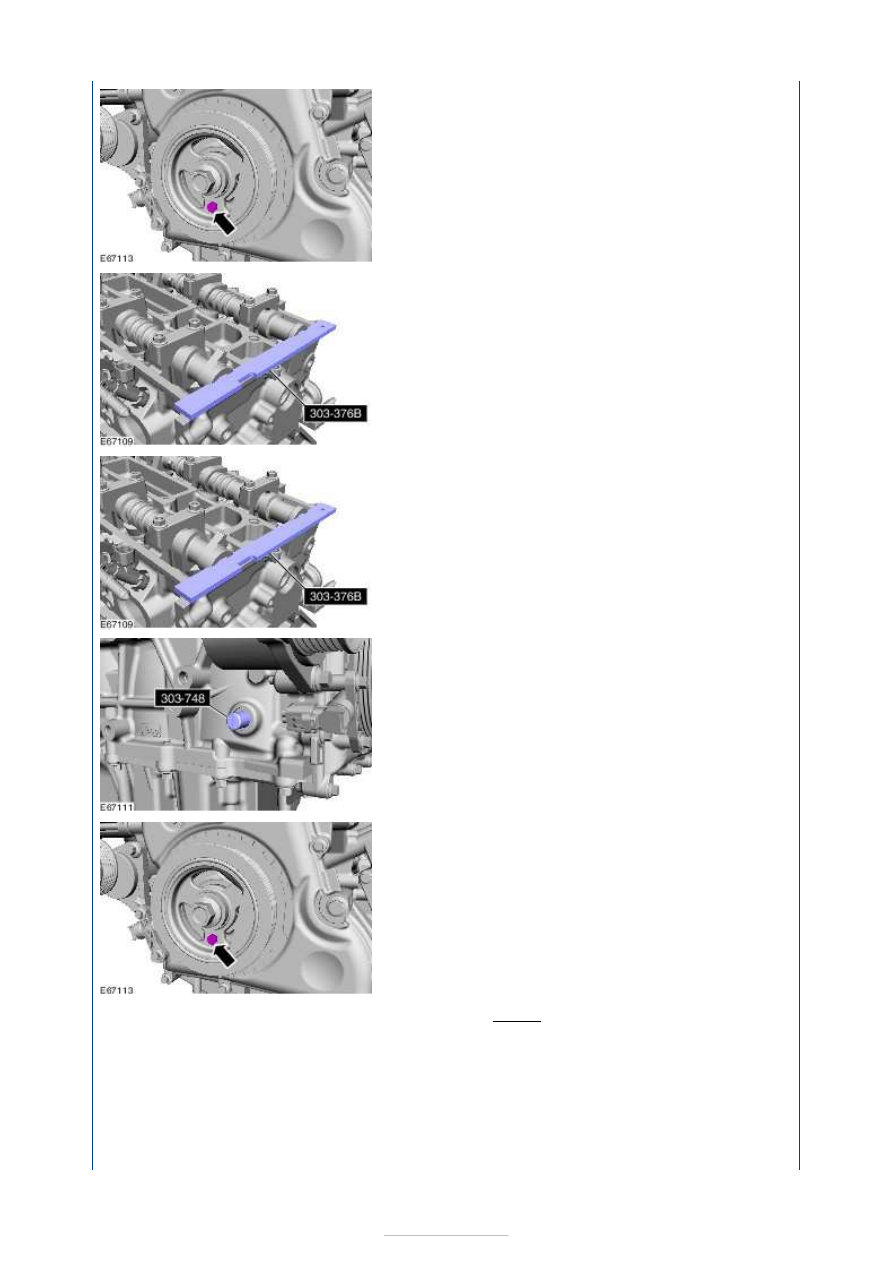

205-072

,

205-072-02



Torque:



100 Nm
90°

Stage 1:
Stage 2:

10.

11. Remove the special tool.

Special Tool(s):

303-376B













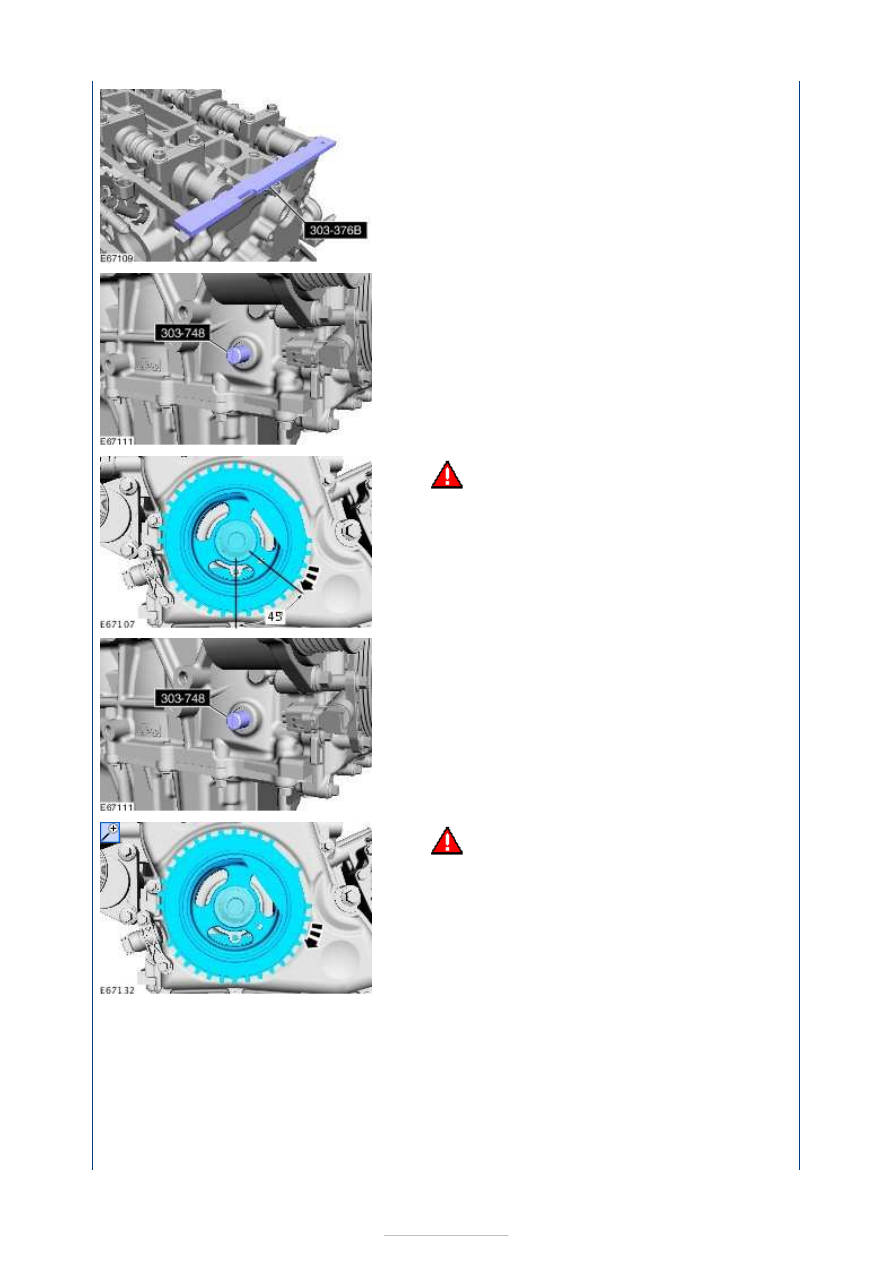

12. Remove the special tool.

Special Tool(s):

303-748



13.

WARNING: Only rotate the crankshaft

clockwise.

Turn the crankshaft one and three quarters of a
turn until no. 1 piston is at about 45° before
TDC.

14. Attach the special tool.

Special Tool(s):

303-748



15.

WARNING: Only rotate the crankshaft

clockwise.

Turn the crankshaft until it stops against the
special tool.

16.

NOTE: Only tighten the bolt finger tight at
this stage.
NOTE: The bolt can only be installed if the
valve timing is correct.

Bolt M6 x 18 mm











17.

NOTE: The special tool may only be installed
if the valve timings are correct.

Attach the special tool.

Special Tool(s):

303-376B



18. Remove the special tool.

Special Tool(s):

303-376B



19. Remove the special tool.

Special Tool(s):

303-748



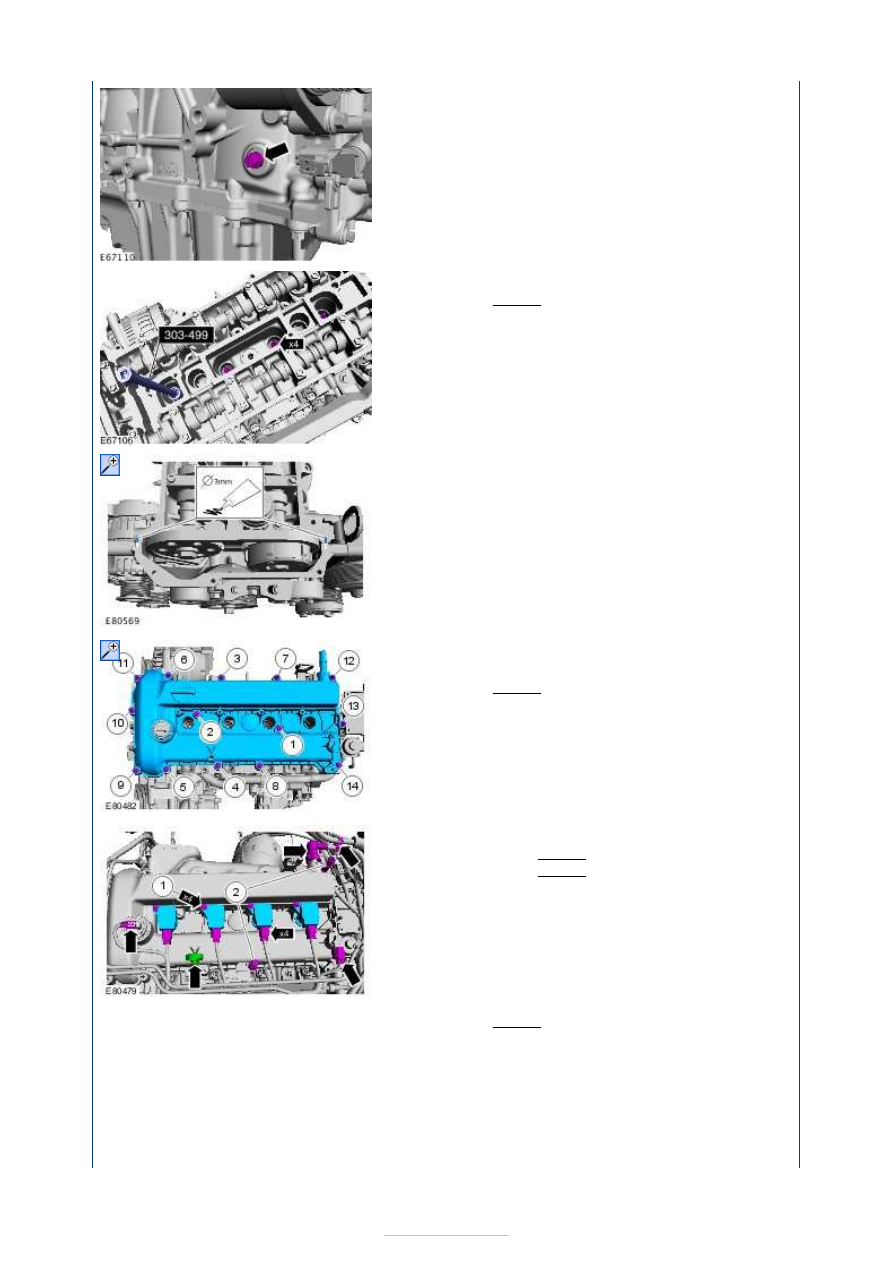

20.

21. Torque: 20 Nm











22. Special Tool(s):

303-499



Torque:

12 Nm

23. Apply sealant (bead diameter 3mm).

Material:

Silicone Sealant LB (WSE-M4G323-A4 /

2U7J-M4G323-AA)



24.

NOTE: The gaskets are to be reused unless
damaged.

Torque:

10 Nm

25.

1. Torque: 10 Nm
2. Torque: 10 Nm

26. Torque: 10 Nm
