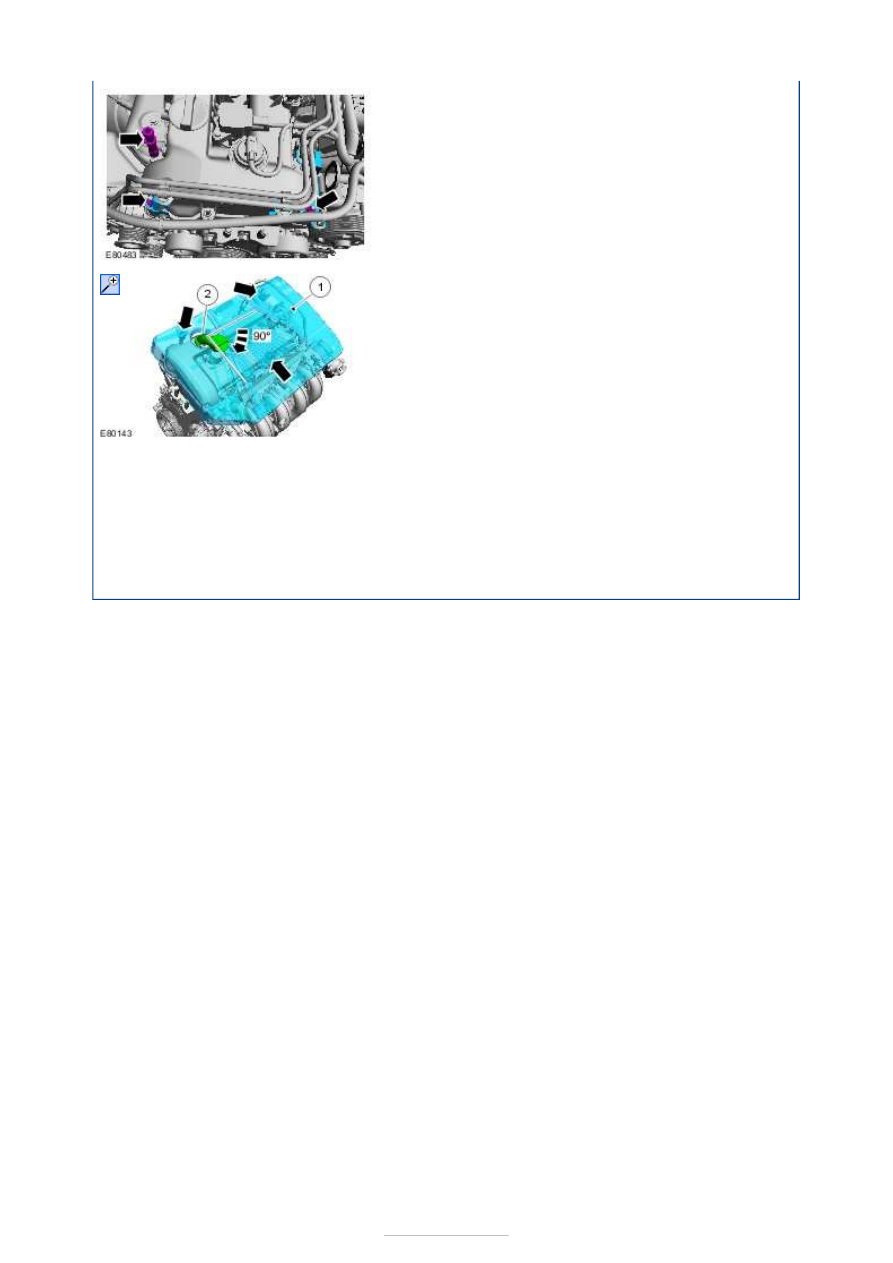

27.

28. Install the accessory drive belt.

Refer to:

Accessory Drive Belt

 (303-05A

Accessory Drive - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4, Removal and
Installation).





Engine - 2.3L Duratec-HE (118kW/160PS)
- MI4 - Engine—Vehicles With: 6-Speed
Automatic Transaxle - AWF21

S-MAX/Galaxy 2006.5 (02/2006-)



Print



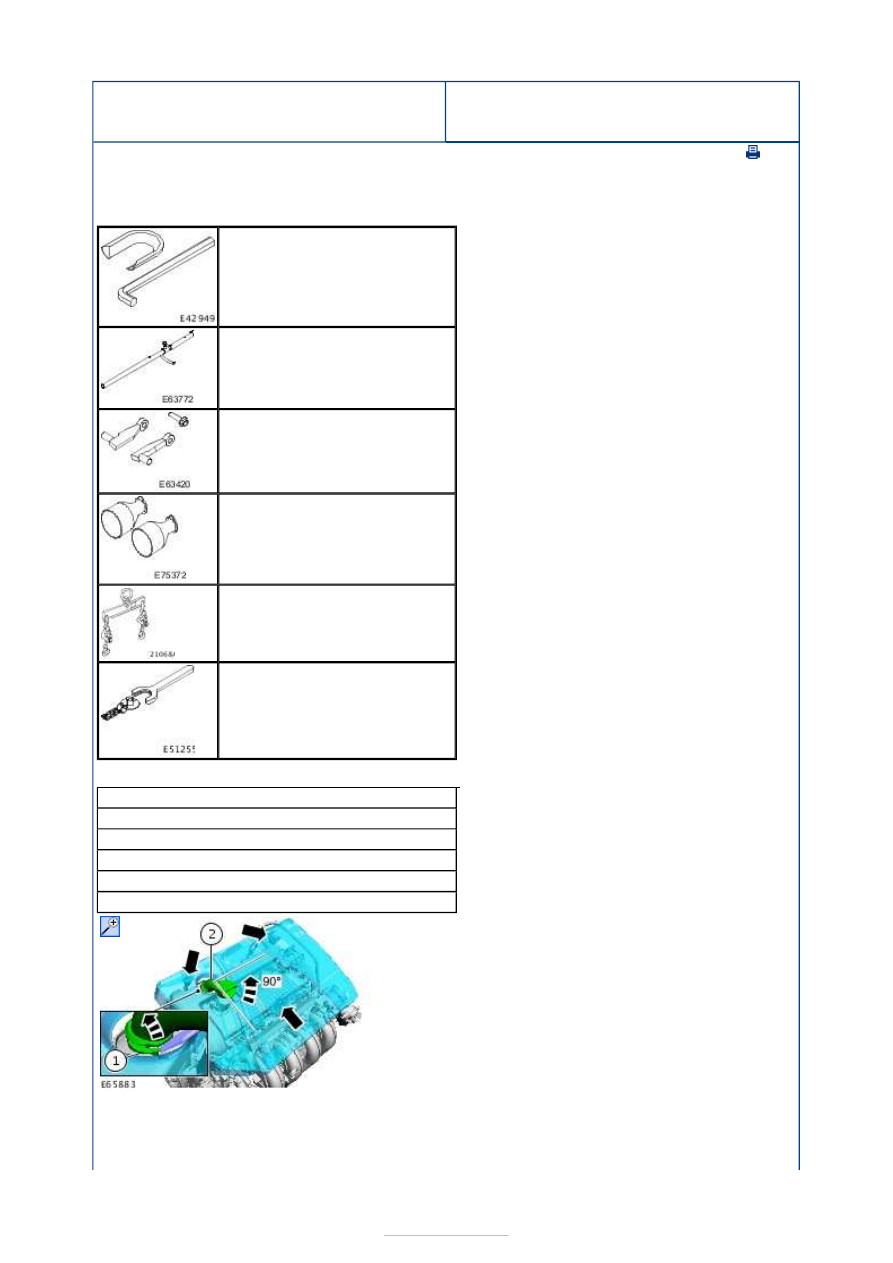

Removal

Special Tool(s)

General Equipment

204-349
Protector Set, Ball Joint Gaiter

204-605
Separator, Lower Arm Ball Joint

204-607
Remover, Ball joint

204-607-01
Schutz, Kugelgelenk

303-122
Lifting Bracket, Engine

310-137
Disconnect Tool, Fuel Line

Cable ties

Hose clamp remover/installer

Hydraulic jib crane

Mounting table set

Schlitzschraubendreher

Transmission jack

1. General Equipment:

Schlitzschraubendreher



2. Refer to:

Battery

 (414-01 Battery, Mounting and

Cables, Removal and Installation).

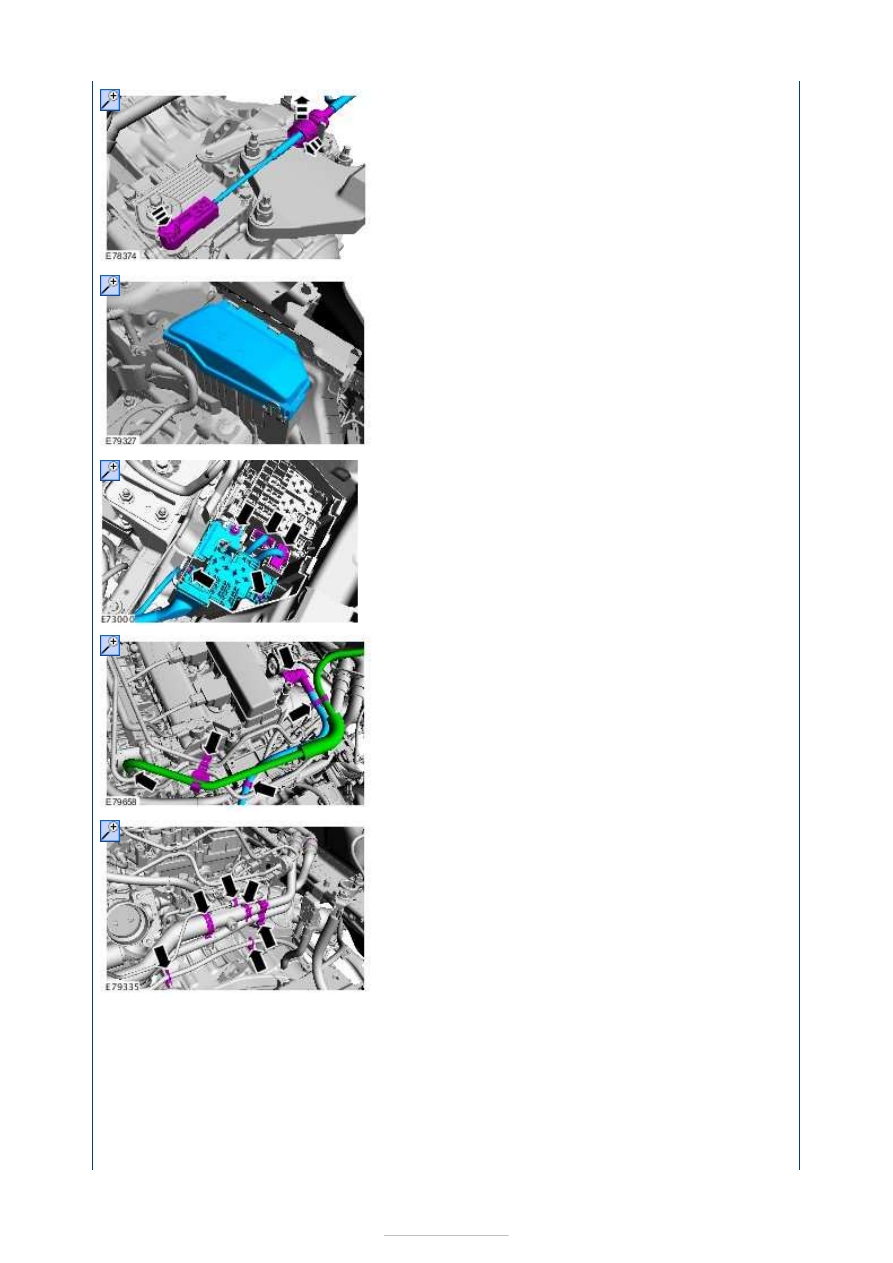

3.















4. Remove the left-hand wheel.

Refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

5. Refer to:

Accessory Drive Belt

 (303-05A

Accessory Drive - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4, Removal and
Installation).

6.

7. Refer to:

Cooling System Draining, Filling and

Bleeding

 (303-03A Engine Cooling - 2.0L

Duratec-HE (107kW/145PS) - MI4/2.0L Duratec-
HE Flex Fuel (107kW/145PS) - MI4/2.3L Duratec-
HE (118kW/160PS) - MI4, General Procedures).

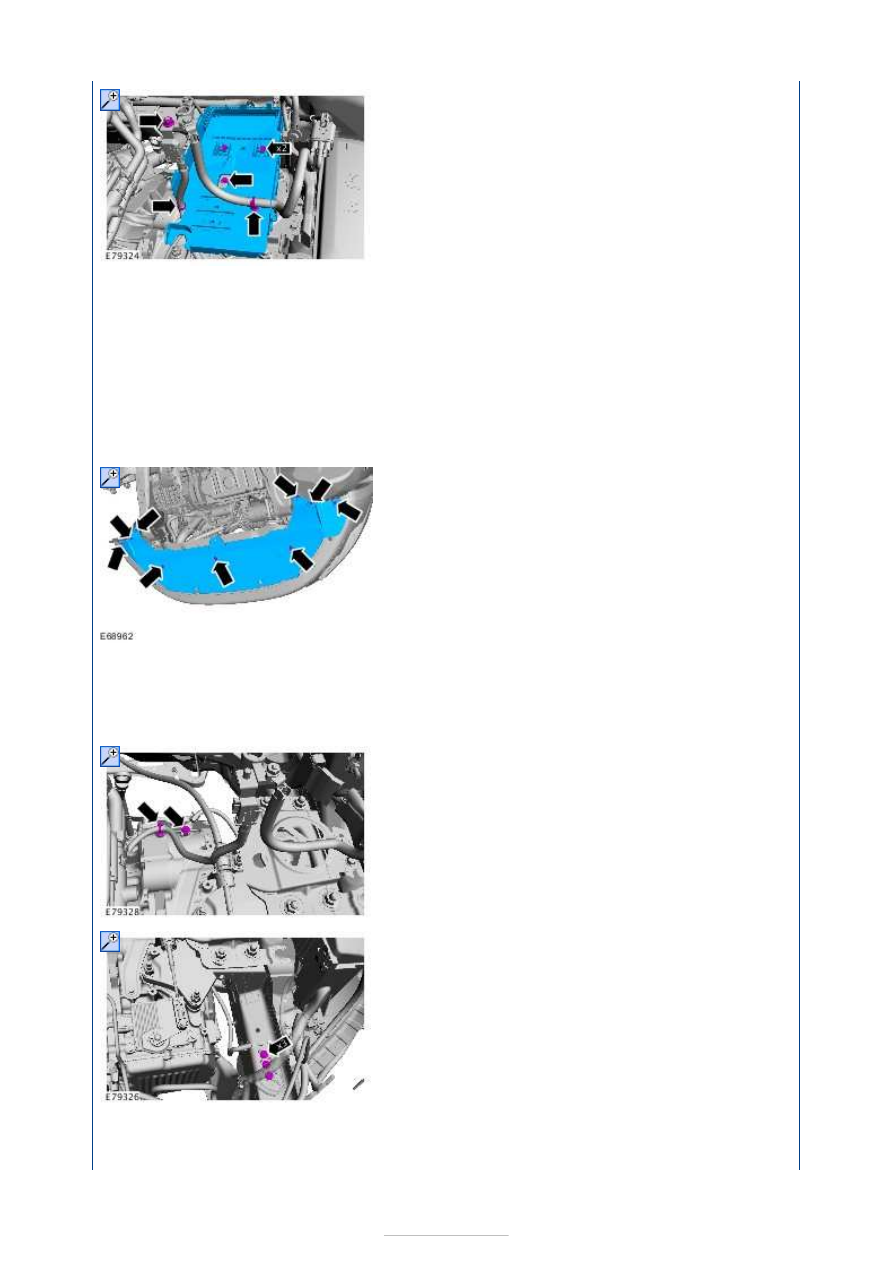

8.

9.

10.









11.

12.

13.

14. General Equipment:

Hose clamp

remover/installer



15.
