Ford Galaxy / Ford S-MAX. Manual - part 140

Engine - 2.0L EcoBoost SCTi (149kW/203PS)
- MI4 - Timing Chain

S-MAX/Galaxy 2006.5 (02/2006



Print

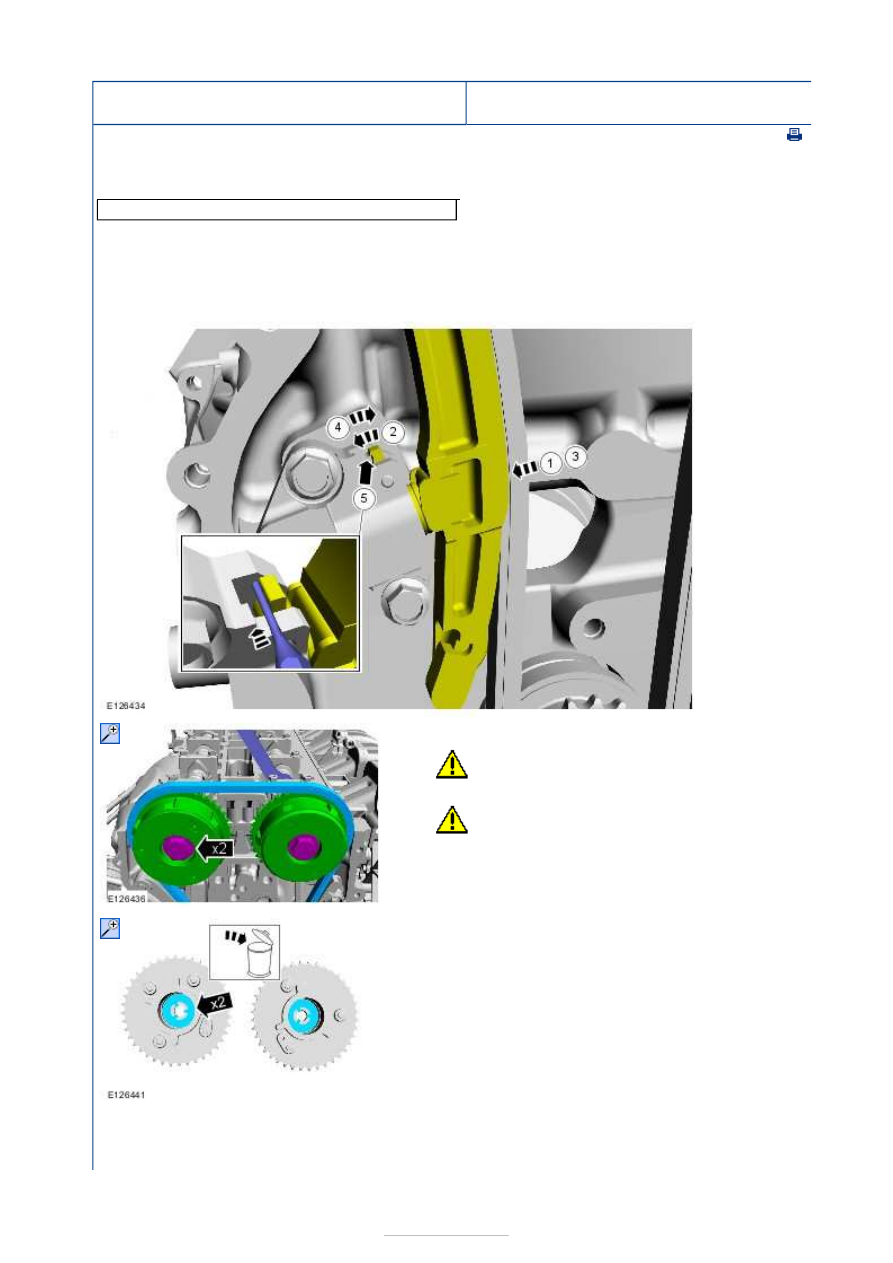

Removal and Installation

General Equipment

Removal

2 mm punch

1. Refer to:

Timing Cover

 (303-01B Engine - 2.0L

EcoBoost SCTi (149kW/203PS) - MI4, Removal and
Installation).

2. General

Equipment:

2 mm
punch



3.

CAUTIONS:

Note the position of the components before

removal.

 Use an open-ended wrench to prevent the

component from turning.

4.

5.







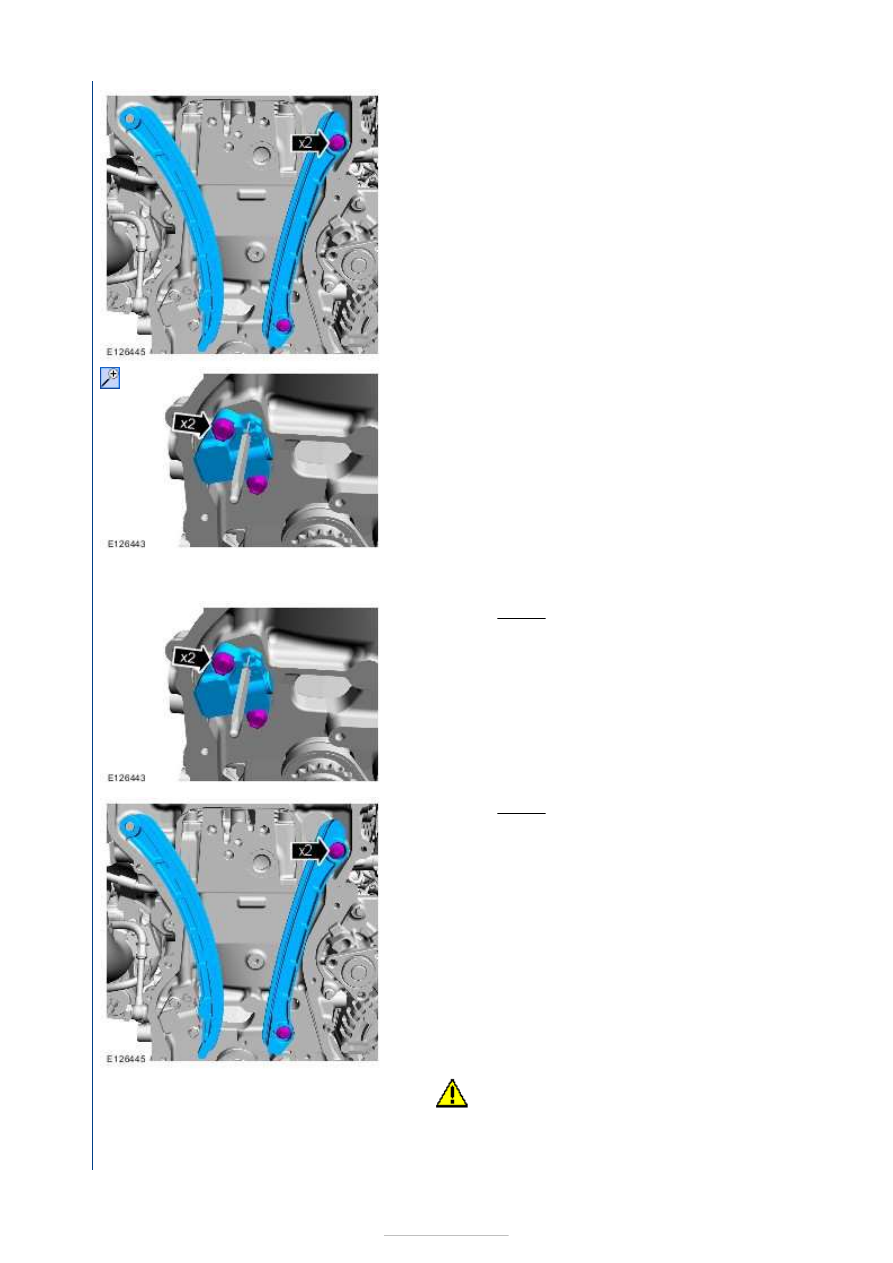

Installation

6.

1. Torque: 10 Nm

2. Torque: 10 Nm

3.

CAUTION: Make sure that a new friction

washer is installed.









4.

CAUTION: Make sure that the components

are installed to the position noted before removal.
NOTE: Only tighten the bolts finger tight at this
stage.

5. General Equipment:

2 mm punch



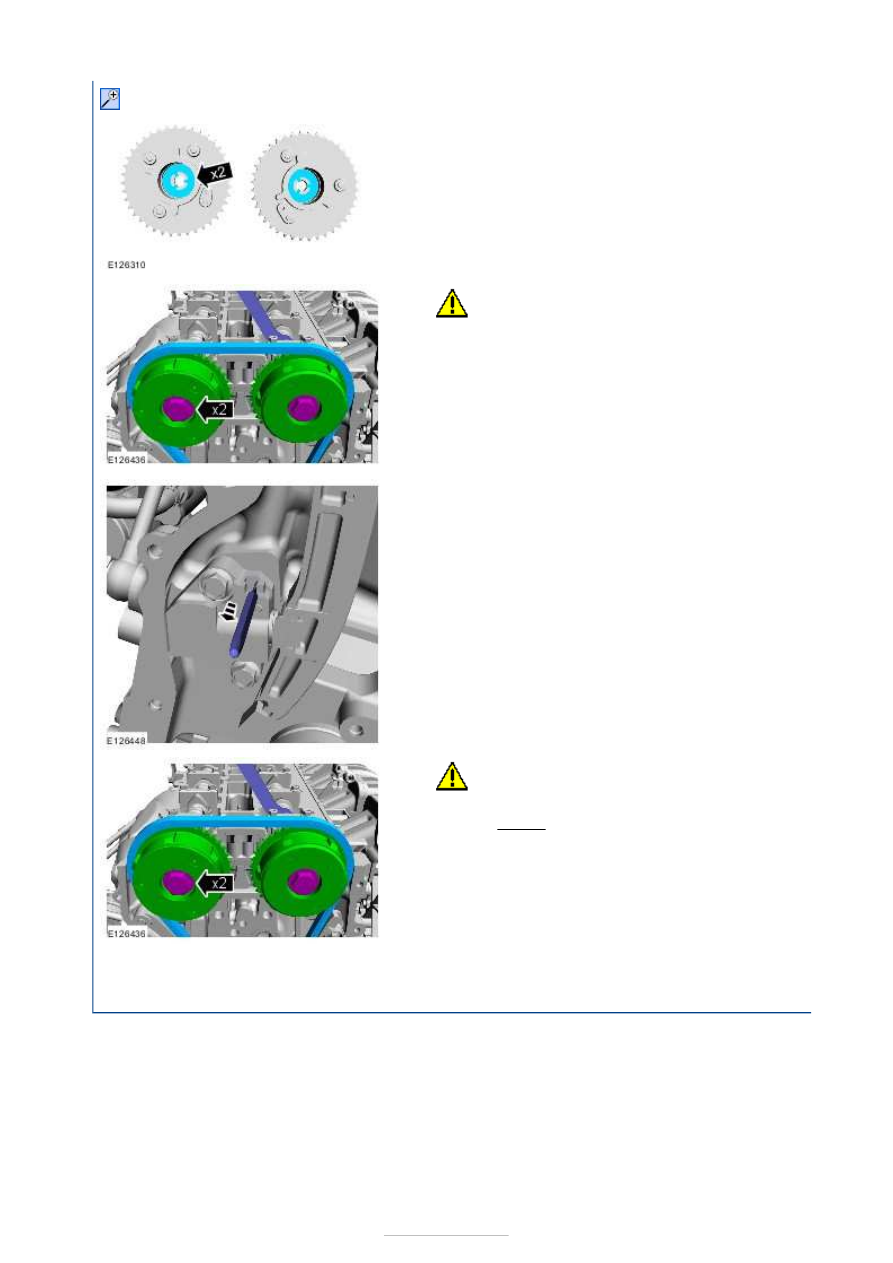

6.

CAUTION: Use an open-ended wrench to

prevent the component from turning.

Torque:

72 Nm

7. Refer to:

Timing Cover

 (303-01B Engine - 2.0L

EcoBoost SCTi (149kW/203PS) - MI4, Removal and
Installation).









Engine - 2.0L EcoBoost SCTi
(149kW/203PS) - MI4 - Exhaust Manifold

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal and Installation

1. Refer to:

Turbocharger

 (303-04G Fuel Charging

and Controls - Turbocharger - 2.0L EcoBoost
SCTi (149kW/203PS) - MI4, Removal and
Installation).
