Ford Galaxy / Ford S-MAX. Manual - part 141

Engine - 2.0L EcoBoost SCTi (149kW/203PS)
- MI4 - Cylinder Head

S-MAX/Galaxy 2006.5 (02/2006



Print

Removal and Installation

Special Tool(s)

Materials

Removal

NOTE: Removal steps in this procedure may contain installation details.

303-699
Wrench, Oil Filter

Name

Specification

Engine Oil - 5W-30 WSS-M2C913-C

1. Refer to:

Cooling System Draining and Vacuum Filling

(303-03B Engine Cooling - 2.0L EcoBoost SCTi
(149kW/203PS) - MI4, General Procedures).

2.

WARNING: Be prepared to collect escaping

fluid.

Torque:

27 Nm

3.

1. Torque:

22 Nm

4.







5. Remove the following items:

1. Refer to:

Camshafts

 (303-01B Engine - 2.0L

EcoBoost SCTi (149kW/203PS) - MI4, Removal
and Installation).

2. Refer to:

Intake Manifold

 (303-01B Engine - 2.0L

EcoBoost SCTi (149kW/203PS) - MI4, Removal
and Installation).

3. Refer to:

Turbocharger

 (303-04G Fuel Charging

and Controls - Turbocharger - 2.0L EcoBoost
SCTi (149kW/203PS) - MI4, Removal and
Installation).

6. Torque: 24 Nm

7.

1. Torque: 24 Nm
2. Torque: 10 Nm





Installation

8. Torque: 24 Nm

9. Torque:

7 Nm
15 Nm
55 Nm
90°
90°

Stage 1:
Stage 2:
Stage 3:
Stage 4:
Stage 5:

1. To install, reverse the removal procedure.

2.

NOTE: Make sure that a new component is
installed.

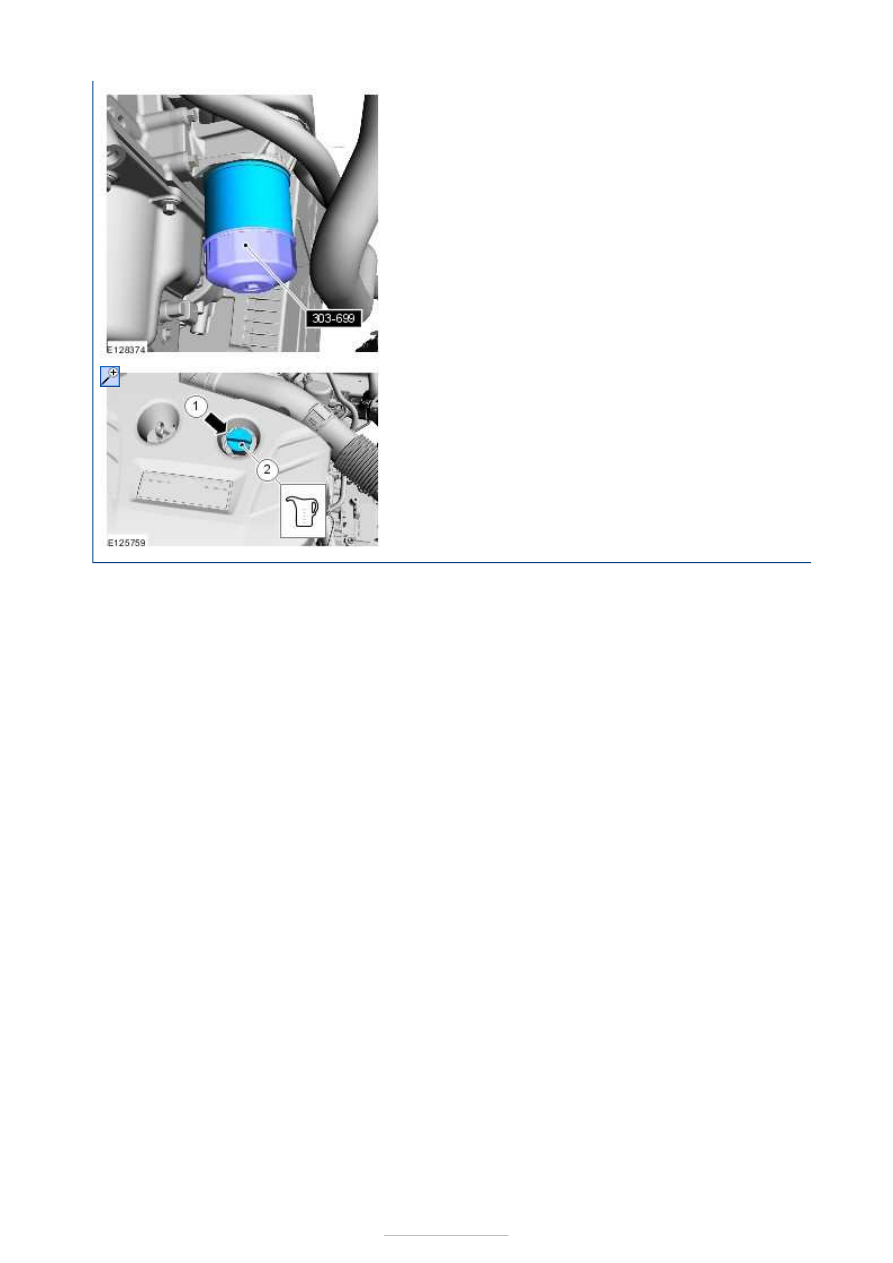

Special Tool(s):

303-699









3. Refer to:

Specifications

 (303-01B Engine - 2.0L

EcoBoost SCTi (149kW/203PS) - MI4, Specifications).
Material:

Engine Oil - 5W-30 (WSS-M2C913-C)
