Ford Galaxy / Ford S-MAX. Manual - part 129

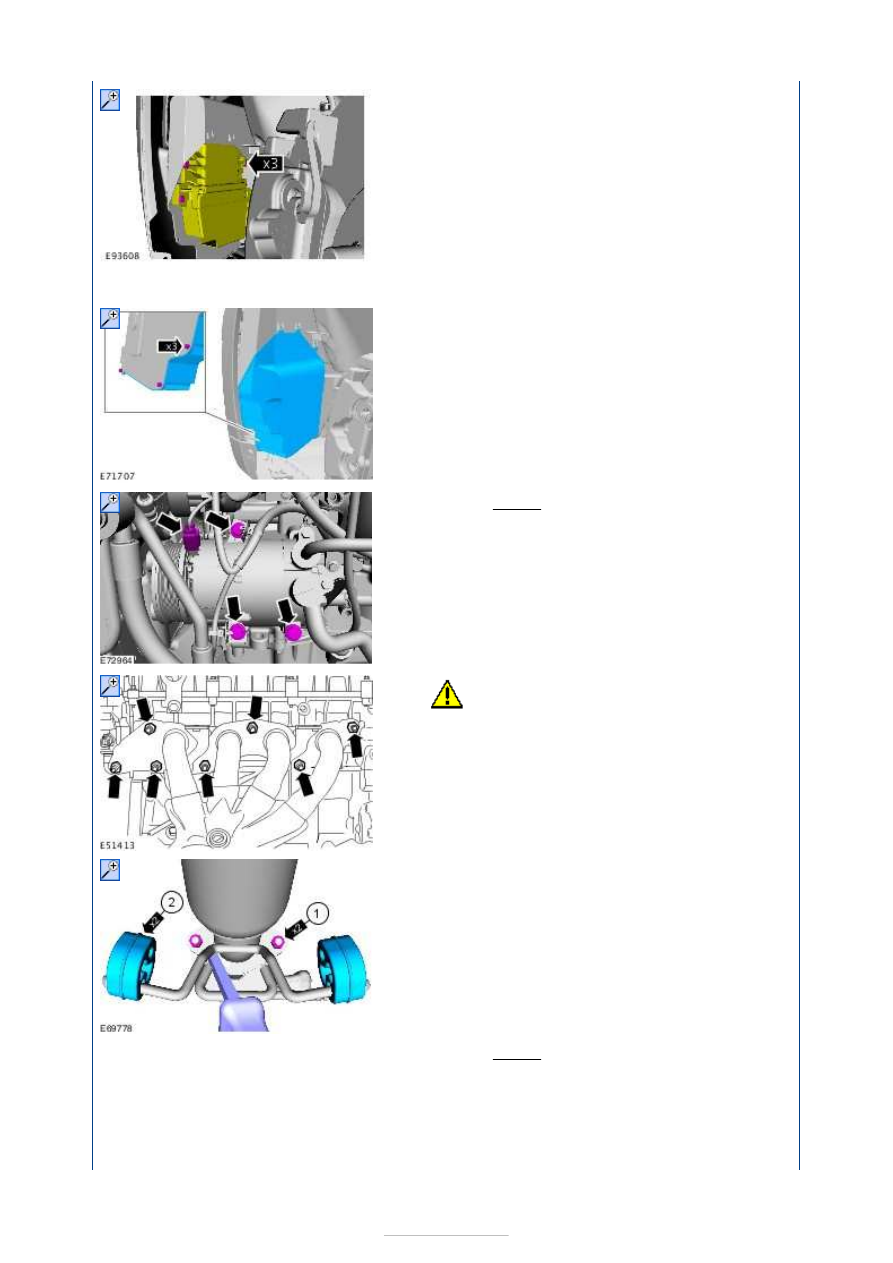

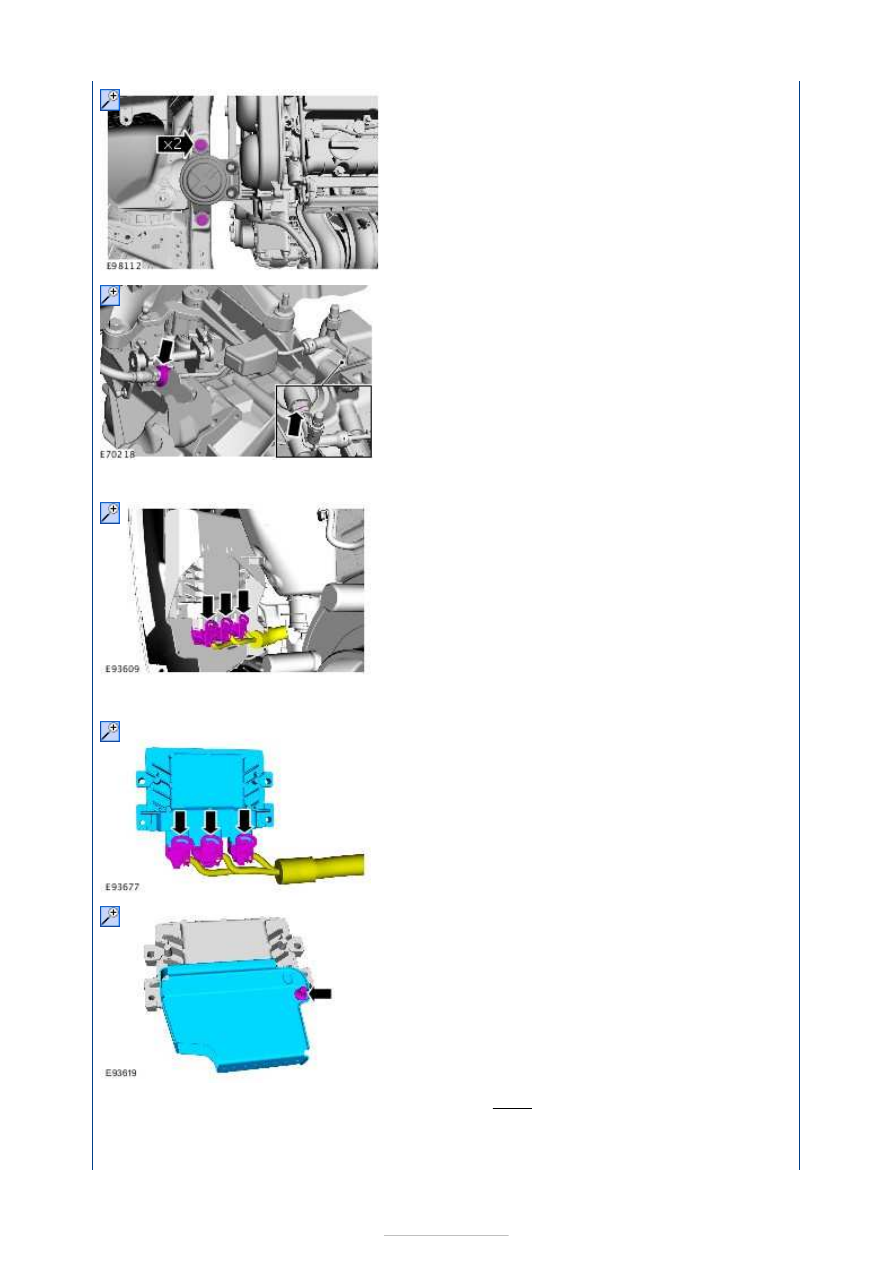

Vehicles with PCM safety plate

Vehicles with PCM security shield

14.

15.

16.

17. Tighten the shear bolt until the head is sheared

off.

18. Torque: 3 Nm











All vehicles

19.

20. Torque: 25 Nm

21.

CAUTION: No sealant must be used

upstream of the catalytic converter.
NOTE: Only tighten the nuts finger tight at
this stage.

22.

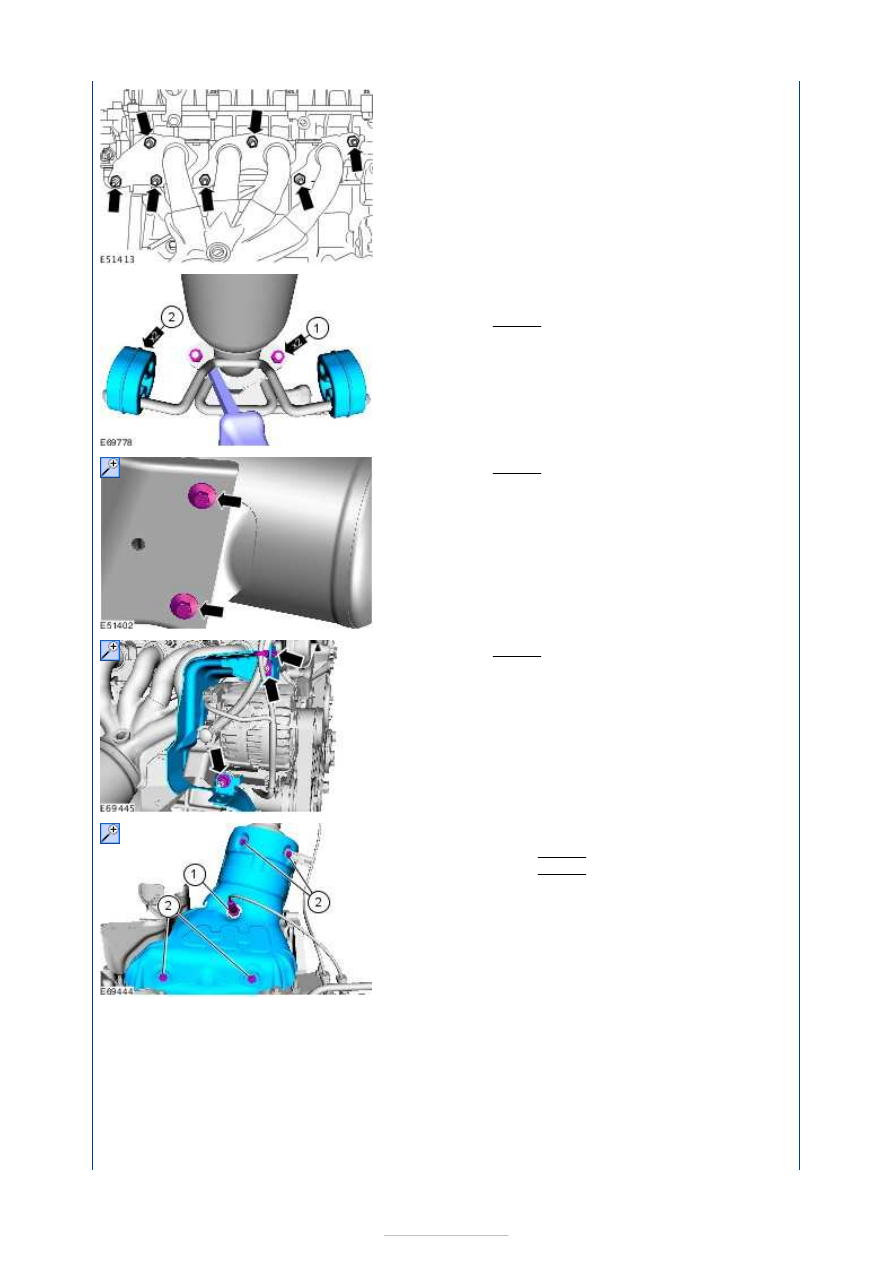

NOTE: The flexible exhaust pipe must not be
twisted.
NOTE: Only tighten the nuts finger tight at
this stage.

Grease the stud bolt.

Material:

Grease KS-PS (SA-M1C9107-A / YS5J-

M1C9107-AA)



23. Torque: 55 Nm











24.

NOTE: The flexible exhaust pipe must not be
twisted.

Torque:

48 Nm

25. Torque: 48 Nm

26. Torque: 48 Nm

27.

1. Torque: 48 Nm
2. Torque: 10 Nm

28. Install the following items:

1. Refer to:

Front Halfshaft RH

 (205-04 Front

Drive Halfshafts, Removal and
Installation).

2. Refer to:

Front Halfshaft LH

 (205-04 Front

Drive Halfshafts, Removal and
Installation).

3. Refer to:

Front Subframe

 (502-00 Uni-











Body, Subframe and Mounting System,
Removal and Installation).

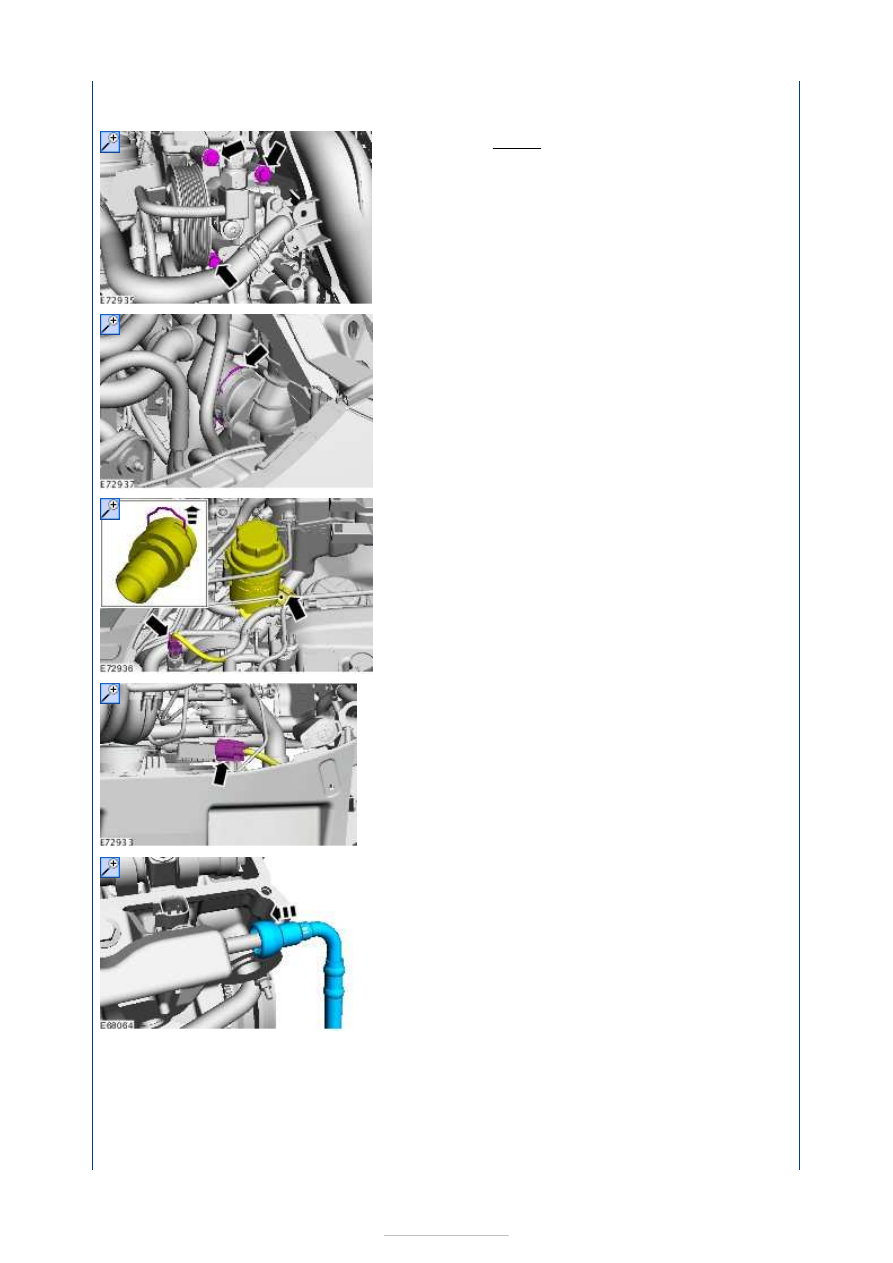

29. Torque: 25 Nm

30.

31.

32.

33.

34.
